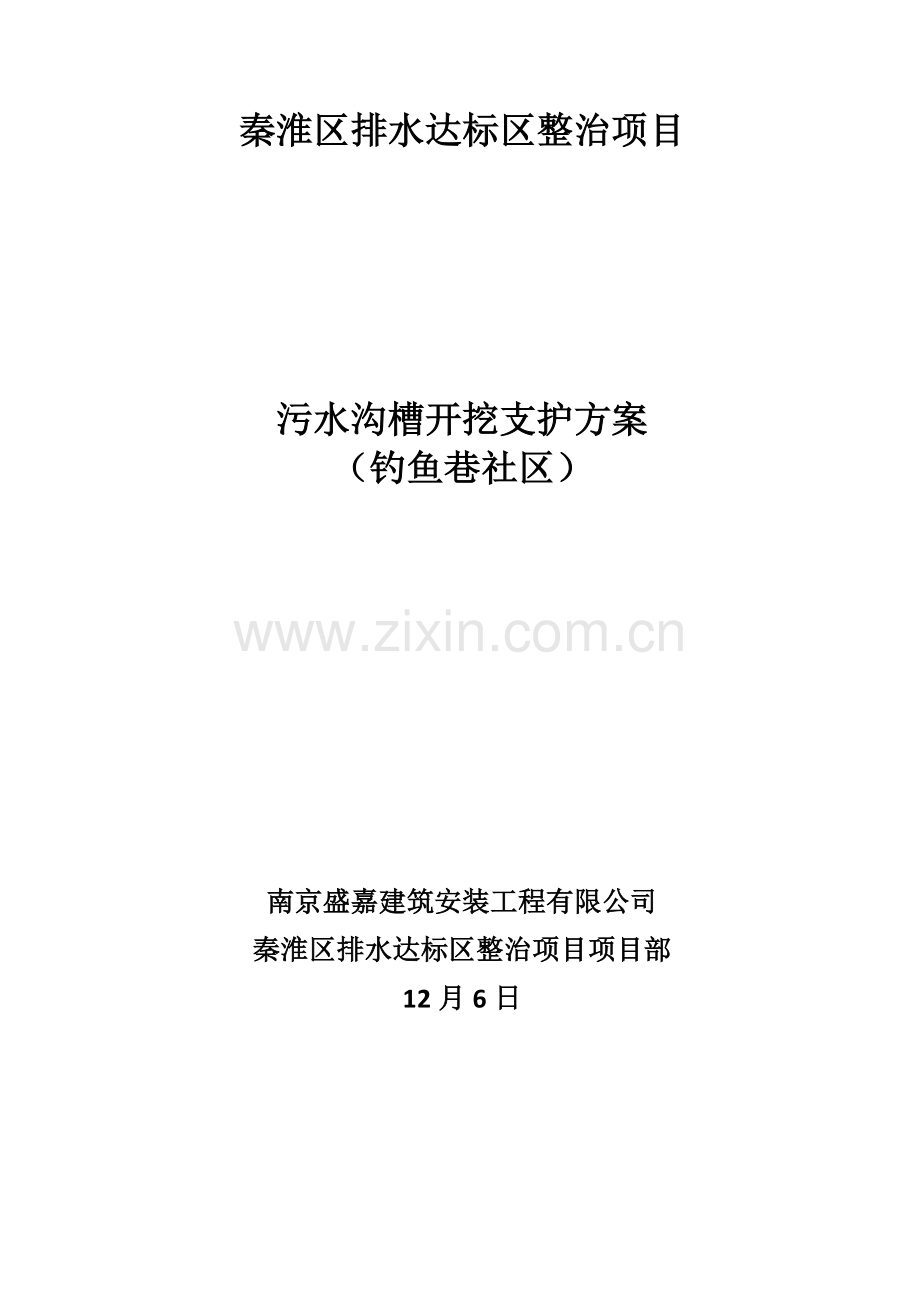

秦淮区排水达标区整治项目污水沟槽开挖支护方案（钓鱼巷社区）南京盛嘉建筑安装工程有限公司秦淮区排水达标区整治项目项目部12月6日目录一、 工程概况二、 编制根据三、 工程沟槽地质、管线状况四、 槽钢支护设计思路及要点五、 钢梁钢板覆盖，恢复交通六、 施工组织设计及应急小组七、 施工机械及设备八、 支护施工九、 质量保证办法十、 安全施工办法十一、 文明施工办法一、 工程概况我公司承建秦淮区排水达标区整治项目涉及5个社区和20家企事业单位。其中钓鱼巷社区有三条D300污水管需要接入建康路路中现状污水井中。这三道污水管沟槽开挖深度在2.73.15米之间，地质状况复杂。二、 编制根据1、秦淮区排水达标区整治项目施工图纸；2、国家及行业技术规范、规程、原则；3、本公司质量方针、质量目的；4、GB50268-给水排水管道工程施工及验收规范。三、工程沟槽地质、管线状况由于前期无地质勘探资料，钓鱼巷社区接入建康路3#污水管11月30日开挖后发现原道路面层和基层强度较好，底基层如下依次可见淤泥质粉砂土、800自来水铸铁管和200自来水铸铁支管及一种自来水管阀；其中底层淤泥质粉砂土含水量较大，且自来水管阀严重漏水。四、槽钢支护设计思路及要点依照本工程场地地质状况特点，本工程槽钢重要作用是为了防止深沟槽边坡塌方，起到支护边坡作用。设计要点如下：（一）采用钢板桩满插沟槽支护形式，钢板桩选用40010010.5U型钢板桩，长度9m,45KW振动锤打设，打桩机采用高频率振动打桩机。钢板桩在沟槽直槽回填后，进行间隔拔除，同步回填黄砂，以弥补槽形空隙，钢板桩水平支撑约为3米，支撑采用双拼28A#槽钢围檩，钢板桩挖土与支撑应密切配合，做到随挖随撑。（二）道路铺盖钢板（清晨6:00）恢复交通在已支护好沟槽上口两测挖槽(垂直)埋设间距为1000mm(22b)工字钢与路面平，注：(22b)工字钢长为=600mm+沟宽+600mm，上面铺设20mm钢板,恢复交通。（三）沟槽支护平面示意图： （四）、支护构造验算依照现场观测，-1.65m如下为淤泥质粉砂土，淤泥质粉砂土天然容重，内摩擦角， 本支护构造为单撑浅埋钢板桩，假定上端为简支，下端为自由支承。这种板桩相称于单跨简支梁，作用在板桩后土压力为积极土压力，作用在墙前为被动土压力。单撑浅埋板桩计算简图为使钢板桩保持稳定，作用在板桩上力必要平衡，对A点取矩等于零，即Ma=0,亦即0.5180.7（H+t）22(H+t)/3=0.5181.42t2(H+2t/3)带入H=2.8,计算得t=4.52mRa=Ea-Ep=0.5180.7（H+t）2-0.5181.42t2=76.41KN/mB点弯矩最大MMAX=76.412.8+0.5180.77.322(2.8+4.52)2/3-2.8- 0.5181.424.52224.52/3=129.31KN.mM=MMAX/W=129.31106/874103=147.95MPa= 170MPa40010010.5U型钢板桩符合规定,长度为3.2+4.52=7.22m即可满足。五、施工组织筹划及基坑施工应急预案本工程采用项目经理负责制管理，由项目经理全权负责本项目机械、材料和劳动力组织及施工。（一）项目管理架构如下：项 目 经 理交通协调员安全员施工队长工人驾驶员保洁电工应急救援领导小组 项目部成立事故应急领导小组，构成人员和重要职责如下：组长：花向阳（项目经理） 电话：*副组长：陈永兵（技术负责人） 电话：*成员：袁伟、张巨云、陈晓军（二）分项责任组1、应急指挥：花向阳职责：迅速到达事故现场，调查研究现场状况并与其她负责人依照现场状况提出急救方案。2、通讯组：*、*职责：记录现场灾情状况，与医疗部门与救援部门联系，祈求提供协助，阐明事故地点，事故大概状况，并派其她人员到交叉路口迎接救援车辆。负责事故解决中各救援队伍之间通讯联系，并在紧急救援领导组组长授权下向上级应急中心和地方公安部门、安全生产管理部门报告。3、救援组：*、*、*职责：依照现场指挥提出急救方案，组织人力，机械等对人员迅速进行急救，并配合医务人员对伤员进行急救处置工作。4、疏散组：*、*职责：事故发生时，以最快方式赶到现场，负责现场周边人员和群众安全疏散工作，避免二次伤害，设立警戒，封锁保护现场，保证现场井然有序；实行交通管制，保证现场道路畅通；加强保卫工作，禁止无关人员、车辆通行。监督基坑坍塌状况，如发既有新裂痕或坡脚陡立易坍塌，需及时撤离该区域救援人员。5、医疗组：*、*职责：对急救上来伤员依照状况进行救治，并组织人员将受伤人员及时送往附近医疗机构救治。上述所列人员电话汛期必要24小时开机，保证在发生重大生产安全事故时能保持联系畅通，保证应急救援工作及时。（三）应急物质设备序号器材设备名称用途数量设备处所1雨衣应急救援100件施工现场2小型客车伤员救治运送1施工现场3载重汽车运送救援物资1施工现场4吊车清理现场2施工现场5装载机清理现场1施工现场6水泵基坑排水5物资库7铁锨救援工具50把物资库8镐救援工具20把物资库9彩条布、编织袋基坑防护20捆物资库10警戒线彩带现场救援范畴警戒200米物资库11安全帽救援人员防护100顶施工现场（四）预案实行方案1、基坑开挖前要理解地质状况，基坑开挖过程应设立哪些安全设施，依照实地拿出详细施工方案。2、在开挖过程中如基坑边坡浮现裂痕等易坍塌迹象，应暂停开挖做好支护后再继续开挖。基坑开挖过程应全程有人监控，好对实际状况能做出精确判断，以减少不必要损失和伤害。3、基坑挖好后，应做相应都防护设施后施工人员再进入基坑施工，基坑边沿附近禁止摆放较重物品。4、救援物资设备贯彻，救援责任明确，救援队伍要贯彻，一旦浮现险情，做到随调随到，迅速投入抢险。对危险区进行隔离，标出警示标志。（五）应急办法：1、当险情发生时，第一发现人要及时告知应急救援构成员，并组织既有力量进行急救。应急救援组组长及时赶赴现场指挥并与上级联系组织抢险，并依照实际状况判断与否拨打紧急电话。2救援组及时接通应急照明灯具，保证夜间抢险工作能顺利进行，现场指挥要掌握灾情状况，以便于对的指挥。3、安全员及时承担疏散引导责任，要一方面对人员进行疏散，把需要疏散人员及时疏散到事故现场以外安全地带，要做到不丢下一人，保证每个人生命安全；此外，还要组织对财物损失在最低限度。4、应急救援组人员在接到报警命令之后，必要及时赶赴到事故现场，一方面对事故现场被掩埋覆盖人员进行救援。5、医疗救援小组要依照现场实际状况，对处在危险中人员进行救护，在必要时拨打120急救中心，使伤员得到及时救护。（六）事故报告流程 （七）应急办法1、当发现土基坑有裂纹或发出异常声音时，应及时停止作业，并告知、组织人员迅速撤离到安全地点。2、当土方或建筑物发生坍塌后，导致人员被埋、被压状况下，及时拨打应急小组和急救电话。在确认不会再次发生同类事故前提下，及时进行急救受伤人员。3、当少某些土方坍塌时，急救或救护人员要用铁锹进行撮土挖掘，并注意不要伤及被埋人员;当基坑大范畴崩塌导致特大事故时，应在指挥统一领导下开展抢险工作，采用吊车、挖掘机进行急救，现场要有指挥并监护，防止机械伤及被埋或被压人员。4、被急救出来伤员，现场救护人员进行急救，用担架把伤员抬到救护车上。对伤势严重人员要及时进行医护救援，并及时送往医院急救。（八）基坑坍塌救援要进行演习，演习过程要按预案规定进行过程演习，熟悉各类应急解决和整个应急行动和程序，明确自身职责，提高协同作战能力。同步，应对演习成果进行评估，分析应急预案存在局限性，并予以改进和完善。六、施工机械及设备 机械参数机械名称型号数量功率作用轮胎挖机1台开挖沟槽和打槽钢履带式破碎机小松1台破除道路面层和基层气割机1台切割槽钢电焊机1台槽钢连接水准仪AL12A-321台水准测量五小工程车5辆拖运弃土切割机1台道路切缝自卸车斯太尔2辆拖运水稳七、钢板桩、钢梁、铺盖钢板施工（一）材料选取采用40010010.5U型钢板桩、28A#槽钢、(22b)工字钢钢梁、20mm厚钢板。由于本工程所用钢板桩、槽钢用于沟槽暂时支护，故不需进行材质检查而只对其进行外观检查，以便对不符合形状规定槽钢进行矫正，以减少打桩过程中困难。外观检查涉及外表缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：1、对打入钢板桩有影响焊接件应予以割除；2、有割孔、断面缺损应予以补强；3、若槽钢有严重锈蚀，应测量其实际断面厚度，以便决定在计算中与否需要折减。原则上要对所有槽钢进行外观检查，对不符合规定槽钢需进行矫正。（二）操作办法装卸槽钢宜采用两点吊。吊运时，每次起吊钢板桩根数不适当过多，并应注意保护锁口免受损伤，专人指挥。槽钢堆放顺序、位置、方向和平面布置充分考虑到后来施工以便。（三）施工工序1、基线拟定：根据管道中轴线测放出基坑两侧边线详细位置，并用白石灰线标记，拟定钢板桩施打位置线，用地质雷达探测基槽施工边线以内地下管线位置和高程，并在管线位置外打桩或用灰线标记清晰。2、钢板桩由轮胎挖机吊运至沟槽内。3、施工前用对施工区域进行封闭式围挡。4、第一次开挖钢板桩桩槽深约0.8m后,将钢板桩夯入土中时，尽量保持桩垂直并保持桩身在一条直线上，钢板桩夯入后支护一道支撑，离地面0.4m，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。5、在已支护好沟槽上口两侧挖槽(垂直)埋设间距为1000mm(22b)工字钢与路面平，注：(22b)工字钢长为=600mm+沟宽+600mm6、上面铺设20mm钢板,恢复交通。7、施工完毕后即进行槽钢拔除。工程场地局限，故采用轮胎挖机拔除。对于拔出后留下桩孔，及时用中粗砂做回填解决。八、质量保证办法1、严格遵守和执行关于施工质量规范。2、依照ISO9001原则规定，履行全面质量管理，建立质量保证体系，提高全员质量意识，保证质量管理贯彻整个施工过程。坚持质量自检、互检、交接检“三检”制。3、实现质量管理项目部负责制，配备专职质检员，详细负责质量管理工作，严格按项目部管理体系进行施工管理。4、槽钢施打前必要进行选材，对有变形进行矫正。九、安全施工办法1、开挖完道路面层和基层后，先进行支护，做好支护好再开挖至沟槽设计深度。2、为切实保证施工人员安全，树立“安全第一，防止为主”思想。3、建立安全保证体系，工地设立安全管理机构，工程项目设立安全小组，设立专职安全员，形成一种健全安全保证体系，工地安全管理机构负责工地寻常安全工作，定期组织安全检查，对不符合规定要及时发出整治告知，指引工程项目部和班组安全员工作，对违章作业者进行批评教诲和惩罚。4、优化安全技术组织办法，改进施工劳动条件。5、机械操作人员必要持证上岗，各种作业人员应佩戴相应安全防护用品及劳保用品。6、施工中所有机械、电器设备必要达到国家安全防护原则。7、施工人员佩带安全帽和上岗证，闲杂人员特别是小孩一律不准进入操作现场。8、工段每星期进行一次定期检查，由施工员实行，每个作业班组结合上岗安全交底，每天安全上岗检查。通过安全检查活动不断提高和加强职工安全意识，贯彻各项安全制度和安全办法，并且通过检查活动自身可以发现和解决隐患。9、在重要出入口悬挂醒目安全宣传标语。十一、文明施工办法1、免施工现场混乱现象，现场安排专人协调指挥交通，贯彻岗位制度，搞好施工区域内环境卫生工作。2、现场必要按施工平面图进行布置，不得随意变化。3、现场入口设立八牌两图。4、材料进场道路保持畅通无阻，排水畅通，无积水，场地整洁，材料堆放整洁，无施工垃圾。南京盛嘉建筑安装工程有限公司 12月7日
