现浇板下沉处理专项方案.doc

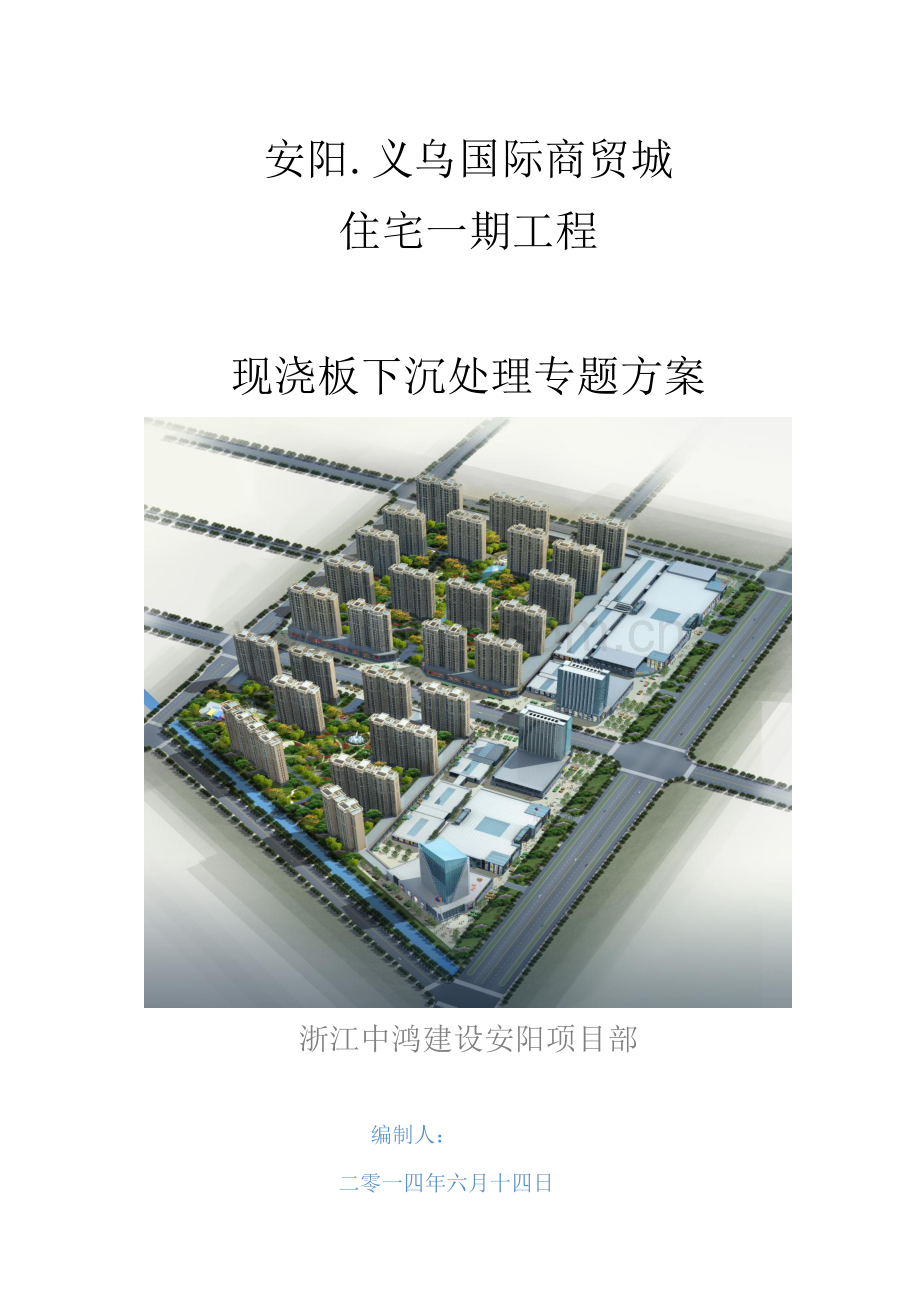

安阳.义乌国际商贸城 住宅一期工程 现浇板下沉处理专题方案浙江中鸿建设安阳项目部 编制人： 二零一四年六月十四日目 录 一、编制依据3 二、工程概况3 三、情况说明3 四、施工方法3现浇板下沉处理专题方案一、编制依据:1、安阳.义乌国际商贸城住宅 期施工组织设计；2、安阳.义乌国际商贸城住宅 #楼设计施工图纸；3、混凝土结构施工及验收规范（GB50204-）；4、建筑工程模板施工手册等等。二、工程概况本工程为全现浇剪力墙结构，地下 层，地上 层，层高为 m,建筑高度 m，总建筑面积为 。三、情况说明我单位在施工安阳.义乌国际商贸城住宅15#楼31层主体时，因为技术人员粗心大意没把拆模时间控制好，（拆模时间没有达成规范要求），将致西单元西户客厅现浇板拆模后有下沉裂缝现象。经过甲方，监理，施工单位共同研究，分析，造成现浇板下沉原因可能有二点：1，施工过程中模板拆模时间早，没有达成规范要求。2，因为工期紧，抢进度，现浇板上荷载过早。为此我单位决定将现浇板凿掉，整理完成后重浇。四、施工方法：一）力工班组：从班组抽出部分业务水平较高，对质量意识、安全意识较强力工，经过项目部安全员、技术员对安全、技术交底后进入施工整改现场。具体做法：将下沉现浇板从板中向板边用人工依次凿掉，在凿混凝土过程中，注意不要将混凝土里面线管凿坏，尽可能不要让钢筋有伤痕，将剪力墙和板交界处浮石清理洁净，垃圾清出现场。二）木工班组1、施工准备：1）施工机具：圆盘锯、手提电锯、扳手、撬棍等。2）材料准备：本工程模板均采取15厚木胶板；楼板垫枋采取4080木枋；钢管采取483一般钢管；模板拼接缝采取胶带粘贴。3）劳动力准备：木工4人，应为熟练工人，并持有木工操作证。4）技术准备：熟悉图纸，有设计问题在施工前提出，项目技术部门立即处理。2、作业条件：1）投测楼层控制线经闭合复核无误。2）接茬处混凝土已凿毛，砼松动石子已剔除，施工缝用水冲洗洁净。3）安装模板表面清理洁净，已涂刷好隔离剂。 3、模板安装1）依据图纸，将标高引测到模板安装位置，放出模板安装位置线； 2）模板应起拱1015mm，以预防砼浇筑后楼板下挠3）模板及其支撑体系含有足够强度、刚度、稳定性，支模架支撑面应平整垫实，并有足够承压面积，其立杆间距不得大于1000mm，并必需搭设扫地杆。架子纵横方向一定要顺直，绝不许可随心所欲乱搭设。4）楼板模板铺设完成后，用水平仪测量模板标高，模板标高和设计标高相吻合。5）模板安装完成后进行模板内杂物清洁，将模板内锯木灰等杂物清除洁净，报验合格后方可进行板筋绑扎。4、模板拆除：1）现浇板浇筑后，当混凝土试块试压强度达成拆模强度时，方可拆模。2）模板拆除次序，应遵照先支后拆，后支先拆，先非承重部位后承重部位和自上而下标准。拆模时严禁用大锤和撬棍硬砸硬撬。5、成品保护方法1）不得在配好模板上随意践踏、重物冲击。2）木背楞分类堆放，不得随意切断或锯、割，模板拆除时不得抛扔，以免损坏板面或造成模板变形。3）不准在模板上任意拖拉钢筋。在支好顶板上焊接钢筋（固定线盒）时，必需在模板上加垫铁皮或其它阻燃材料，和在顶板上进行预埋管打弯走线时不得直接以模板为支点，须用木方作垫进行。4）依据图纸精心排板，每块板尽少切割少拼缝。5）振捣砼时不得用振捣棒触动模板；焊接钢筋时不得烧坏胶合板。三）钢筋班组：1、施工准备：1）钢筋：应有出厂合格证、按要求做力学性能复试。2）成型钢筋：必需符合配料单规格、尺寸、形状、数量。3）铁丝：可采取2022号铁丝。铁丝切断长度要满足使用要求。4）垫块：购置成品，厚度同保护层。5）关键机具：钢筋钩子、撬棍、扳子、粉笔、尺子等。2、作业条件：1）钢筋进场后应检验是否有出厂证实、复试汇报。2）依据设计图纸及工艺标准要求，向班组进行技术交底。3）钢筋绑扎前，应检验有没有锈蚀，除锈以后再运至绑扎部位。4）熟悉图纸、按设计要求检验已加工好钢筋规格、形状、数量是否正确。5）检验预留竖筋位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直预留竖筋，并将锈蚀、水泥砂浆等污垢清除洁净。3、施工工艺：清理模板原钢筋整理绑板下受力筋绑负弯短钢筋1）清理模板上面杂物，用粉笔在模板上划好主筋，分布筋间距。2）对照图纸，将原钢筋尺寸，规格整理到位。3）按划好间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等立即配合安装。4）全部板筋相交点均应全部绑扎，且两层筋之间须加钢筋马凳，以确保上部钢筋位置。负弯矩钢筋每个相交点均要绑扎。5）在钢筋下面垫好垫块，1m*1m。垫块厚度等于保护层厚度，应满足设计要求，板保护层厚度应为15mm，钢筋搭接长度和搭接位置要符合规范及设计图纸要求。4、质量标准1）钢筋表面必需确保清洁无锈斑。2）钢筋规格、形状、尺寸、数量、间距，锚固搭接长度及接头位置必需符合规范及设计图纸要求。3）弯钩朝向应正确，缺扣、松扣数量不超出绑扣数10%，且不应集中。5、成品保护1）楼板钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，确保钢筋位置正确性。3）模板面涂隔离剂时不要污染钢筋。4）不得任意切断和移动安装电线管、暖卫管线或其它设施。四）电工班组：从电工班组抽出一名业务水平较高、对质量意识、安全意识较强电工，经过项目部安全员、技术员对安全、技术交底后进入施工整改现场具体做法：检验线管、线盒合格证。将线管按图纸整理到位。如线管有损伤要果断换掉，在现浇板剪力区线管要移到剪力区以外去。五）瓦工班组1、施工准备：现场整改说明：检验混凝土配合比，标号。浇水湿润，四面和混凝土接触处用1：2水泥砂浆或水泥素浆连接，用C35微膨胀商品混凝土浇筑。（注原现浇板标号为C30不带微膨胀）。1）材料及工具（1）本工程全部采取商品混凝土。（2）手推车、插入式振捣器、铁锹、刮杠、木抹子等2）作业条件：（1）浇筑混凝土层段模板、钢筋、预埋件及管线等全部安装完成，经检验符合设计要求，并办完隐、预检手续。（2）浇筑混凝土用架子及马道已支搭完成，并经检验合格。（3）水泥、砂、石及外加剂等经检验符合相关标准要求，试验室已下达混凝土配合比通知单。（4）工长依据施工方案对操作班组已进行全方面施工技术交底，混凝土浇筑申请书已被同意。2、操作工艺：1）施工准备：浇筑前应将模板内垃圾、泥土等杂物及钢筋上油污清除洁净，并检验钢筋水泥砂浆垫块是否垫好。应浇水使模板湿润。2）板混凝土浇筑和振捣：（1）采取手推车运输混凝土方法进行浇筑，并应确保浇筑连续性，如必需间歇，其间歇时间应尽可能缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完成。间歇最长时间应按所用水泥品种、气温及混凝土凝结条件确定，通常超出2h应按施工缝处理。（2）浇筑方法应由一端开始用“赶浆法”，即伴随阶梯形不停延伸，板混凝土浇筑连续向前进行。（3）浇筑板混凝土虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向往返振捣，并用铁插尺检验混凝土厚度，振捣完成后用刮杠刮平，再用抹子找平。（4）浇筑混凝土时应常常观察模板、钢筋等有没有移动或变形情况，发觉问题应立即处理，并应在已浇筑混凝土凝结前修正完好。3）养护：混凝土浇筑完成后，应在12h以内覆盖薄膜并浇水，浇水次数应能保持混凝土有足够润湿状态，养护期通常不少于7昼夜。3、质量标准 1）混凝土所用水泥、水、骨料、外加剂等必需符合规范及相关要求，检验出厂合格证或试验汇报是否符合质量要求。2）混凝土配合比、原材料计量、搅拌、养护，必需符合施工规范要求。3）混凝土强度试块取样、制作、养护和试验要符合混凝土强度检验评定标准要求。4）混凝土应振捣密实；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺点4、成品保护1）要确保钢筋和垫块位置正确，应搭设跳板不踩踏钢筋。2）不用重物冲击模板，保护模板牢靠和严密。3)已浇筑楼板上表面混凝土要加以保护，必需在混凝土强度达成1.2MP以后，方准在面上进行操作。
