《电器及PLC控制技术》试题库

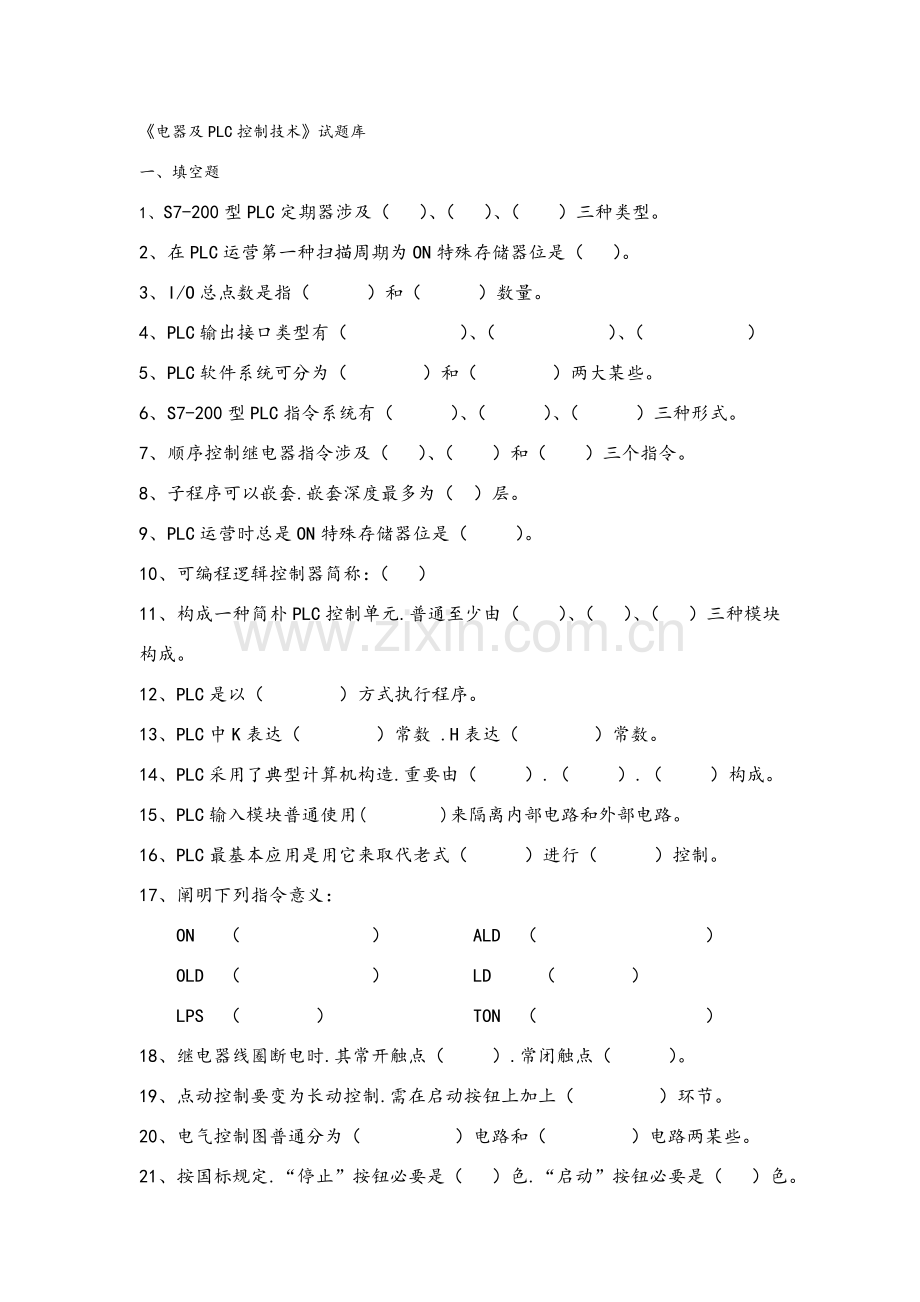

一、填空题
1、S7-200型PLC定期器涉及（ ）、（ ）、（ ）三种类型。
2、在PLC运营第一种扫描周期为ON特殊存储器位是（ ）。
3、I/O总点数是指（ ）和（ ）数量。
4、PLC输出接口类型有（ ）、（ ）、（ ）
5、PLC软件系统可分为（ ）和（ ）两大某些。
6、S7-200型PLC指令系统有（ ）、（ ）、（ ）三种形式。
7、顺序控制继电器指令涉及（ ）、（ ）和（ ）三个指令。
8、子程序可以嵌套.嵌套深度最多为（ ）层。
9、PLC运营时总是ON特殊存储器位是（ ）。
10、可编程逻辑控制器简称：（ ）
11、构成一种简朴PLC控制单元.普通至少由（ ）、（ ）、（ ）三种模块构成。
12、PLC是以（ ）方式执行程序。
13、PLC中K表达（ ）常数 .H表达（ ）常数。
14、PLC采用了典型计算机构造.重要由（ ）.（ ）.（ ）构成。
15、PLC输入模块普通使用( )来隔离内部电路和外部电路。
16、PLC最基本应用是用它来取代老式（ ）进行（ ）控制。
17、阐明下列指令意义：
ON （ ） ALD （ ）
OLD （ ） LD （ ）
LPS （ ） TON （ ）
18、继电器线圈断电时.其常开触点（ ）.常闭触点（ ）。
19、点动控制要变为长动控制.需在启动按钮上加上（ ）环节。
20、电气控制图普通分为（ ）电路和（ ）电路两某些。
21、按国标规定.“停止”按钮必要是（ ）色.“启动”按钮必要是（ ）色。

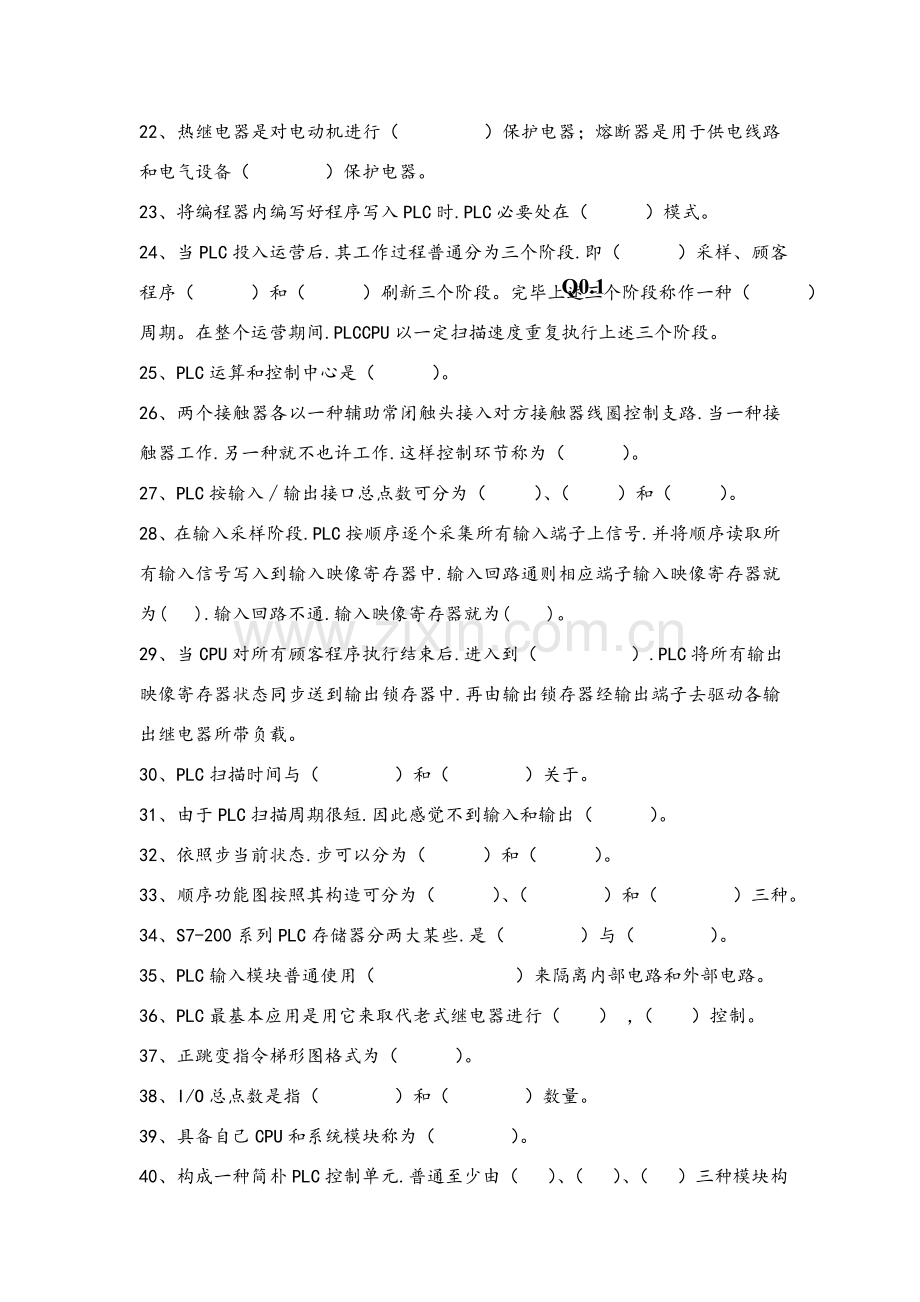

22、热继电器是对电动机进行（ ）保护电器；熔断器是用于供电线路和电气设备（ ）保护电器。
23、将编程器内编写好程序写入PLC时.PLC必要处在（ ）模式。
Q0.1
24、当PLC投入运营后.其工作过程普通分为三个阶段.即（ ）采样、顾客程序（ ）和（ ）刷新三个阶段。完毕上述三个阶段称作一种（ ）周期。在整个运营期间.PLCCPU以一定扫描速度重复执行上述三个阶段。
25、PLC运算和控制中心是（ ）。
26、两个接触器各以一种辅助常闭触头接入对方接触器线圈控制支路.当一种接触器工作.另一种就不也许工作.这样控制环节称为（ ）。
27、PLC按输入∕输出接口总点数可分为（ ）、（ ）和（ ）。
28、在输入采样阶段.PLC按顺序逐个采集所有输入端子上信号.并将顺序读取所有输入信号写入到输入映像寄存器中.输入回路通则相应端子输入映像寄存器就为( ).输入回路不通.输入映像寄存器就为( )。
29、当CPU对所有顾客程序执行结束后.进入到（ ）.PLC将所有输出映像寄存器状态同步送到输出锁存器中.再由输出锁存器经输出端子去驱动各输出继电器所带负载。
30、PLC扫描时间与（ ）和（ ）关于。
31、由于PLC扫描周期很短.因此感觉不到输入和输出（ ）。
32、依照步当前状态.步可以分为（ ）和（ ）。
33、顺序功能图按照其构造可分为（ ）、（ ）和（ ）三种。
34、S7-200系列PLC存储器分两大某些.是（ ）与（ ）。
35、PLC输入模块普通使用（ ）来隔离内部电路和外部电路。
36、PLC最基本应用是用它来取代老式继电器进行（ ） ，（ ）控制。
37、正跳变指令梯形图格式为（ ）。
38、I/O总点数是指（ ）和（ ）数量。
39、具备自己CPU和系统模块称为（ ）。
40、构成一种简朴PLC控制单元.普通至少由（ ）、（ ）、（ ）三种模块构成。
41、低压电器是指工作在交流电压不大于（ ）.直流电压不大于（ ）电路中起通、断、保护、控制和调节作用电器。
42、熔断器在使用时.应（ ）接在所保护电路中.作为（ ）保护。
43、按钮是一种（ ）操作接通或分断（ ）控制电路.具备（ ）一种控制开关。
44、交流接触器重要由（ ）、（ ）、（ ）和（ ）构成。
45、热继电器常闭触点串接在电动机（ ）电路中。
46、时间继电器按延时方式可分为（ ）和（ ）两种时间继电器。
47、在控制电路原理图中.各电器触点都按（ ）时正常状态画出。
48、刀开关在安装时.合闸状态时手柄要向（ ）.不得（ ）或（ ）.接线时.（ ）接在上端.下端接（ ）。
49、点动是指当按下按钮.电动机（ ）.松开按钮.电动机就（ ）。
50、定期器每次使用后必要（ ）.才干第二次再使用。

二、选取题
1、下列那项属于双字寻址（ ）
A.QW1 B.V10 C.IB0 D. MD28
2、SM是哪个存储器标记符（ ）
A．高速计数器 B．累加器 C．内部辅助寄存器 D．特殊辅助寄存器
3、顺序控制段开始指令操作码是( )
A． SCR B。 SCRP C。 SCRE D。 SCRT
4、当数据发送指令使能端为（ ）时将执行该指令
A.为1 B.为0 C.由1变0 D.由0变1
5、字取反指令梯形图操作码为（ ）
A INV-B B INV-W C INV-D D INV-X
6、在PLC运营时.总为ON特殊存储器位是 （ ）
A SM1.0 B SM0.1 C SM0.0 D SM1.1
7、定期器预设值PT采用寻址方式为（ ）
A.位寻址 B.字寻址 C.字节寻址 D.双字寻址
8、世界上第一台PLC生产于（ ）
A． 1968年德国 B．1967年日本 C．1969年美国 D.1970年法国
9、下列那项属于字节寻址（ ）
A.VB10 B.VW10 C.ID0 D. I0.2
10、CPU 逐条执行程序.将执行成果放到( )
A输入映象寄存器 B输出映象寄存器 C 中间寄存器 D辅助寄存器
11、顺序控制段转移指令操作码是( )
A SCR B SCRP C SCRE D SCRT
12、整数加减法指令操作数都采用（ ）寻址方式
A 字 B双字 C 字节 D 位
13、PLC工作方式是（ ）
A 等待工作方式 B 中断工作方式 C 扫描工作方式 D 循环扫描工作方式
14、在输出扫描阶段.将（ ）寄存器中内容复制到输出接线端子上
A 输入映象 B 输出映象 C 变量存储器 D 内部存储器
15、在顺序控制继电器指令中操作数n.它所能寻址寄存器只能是( )
A S B M C SM D T
16、下列不属于PLC硬件系统构成是（ ）
A. 顾客程序 B.输入输出接口 C. 中央解决单元 D.通讯接口
17、可使用位寻址方式来存取信息寄存器不涉及（ ）
A. I B. Q C. AC D. SM
18、下列不属于PLC重要技术指标是（ ）
A 输入/输出点数 B、内存容量 C、扫描速度 D、扩展接口
19、一种1000步PLC程序.占用内存是（ ）
A、1KB； B、2KB； C、2MB； D、2GB
20、如何删除梯形图中竖线（ ）
A、光标在竖线右侧.用DEL键 B、光标在竖线右侧.用ESC键
C、光标在竖线右侧.用F3键 D、光标在竖线右侧.用BACKSPACE键
21、下面哪种不属于PLC可编程语言（ ）
A．指令表 B．顺序功能图 C．梯形图 D．格式文本
22、对于下面梯形图.哪种描述是对的（ ）

A．X0接通时 Y1接通 B．X0接通时 Y2接通
C．X0断开时 Y1接通 D．X0断开时 Y0接通
23、下图程序中X0接通1分钟后再断开.则Y0和Y1 （ ）

A．同步接通 B.Y0先接通.Y1后接通
C.Y1先接通.Y2后接通 D.Y0.Y1都不接通。
24、KP保持指令功能与（ ）指令相似。
A．逻辑与指令 B.逻辑或指令 C.置位、复位指令 D.空操作指令
25、下图程序X0接通几次后Y0 会接通？（ ）

A、2 B、3 C、4 D、5
26、定期对PLC进行维护.下面不属于维护项目是（ ）
A、电源电压 B、环境检查 C、安装状况 D、工作人员
27、影响扫描周期最重要因素是（ ）
A、读入一点时间 B、输入点数 C、输出点数 D、程序步数
28、JMP  n 这条指令中.n取值范畴是( )。
A、0-128；  B、1-64；  C、0-256；   D、0-255；
29、PLC执行下列程序.当I0.0位为1后多久Q0.0得电。（ ）
LD I0.0
AN M0.0
TON T37. 20
LD T37
= M0.0
LD M0.0
LDN I0.0
CTU C0. 60
LD C0
= Q0.0
A、20s； B、80s； C、120s； D、60s；
30、执行下面一段程序后计数器C0当前值C0位为：（　　　）。
A、7,0； B、4,1； C、3,0； C、3,1；
31、SM是哪个存储器标记符（ ）。
A．高速计数器； B．累加器； C．内部辅助寄存器； D．特殊辅助寄存器；
32、当数据发送指令使能端为（ ）时将执行该指令。
A.为1； B.为0； C.由1变0； D.由0变1；
33、定期器预设值PT采用寻址方式为（ ）
A.位寻址 B.字寻址 C.字节寻址 D.双字寻址
34、十六进制F.转变为十进制是多少?( )
A．31　  B．32　  C．15　   D．29
35、PLC中不涉及（ ）。
A．CPU　　B．输入/输出部件　　C．物理继电器　　D．存贮器
36、热继电器在电路中做电动机什么保护( )
A．短路    B．过载    C．过流    D．过压
37、二进制数1011101等于十进制数（   ）。
A．92      B．93        C．94      D．95
38、在扫描输入阶段.PLC将所有输入端状态送到( )保存。
A 输出映象寄存器 B变量寄存器 C 内部寄存器 D 输入映象寄存器
39、通讯能力是指PLC与PLC．PLC与计算机之间( ) 能力
A.数据互换 B．数据运算 C．数据传送 D．数据传送及互换
40、普通而言,PLCI/O点数要冗余多少?（ ）
A．10%　B．5%　C．15%　D．20%
41、低压开关普通是（ ）
A．自动切换开关　B．非自动切换开关　C．半自动切换开关　D．自动控制电器
42、低压断路器中电磁脱扣器用作（ ）。
A．欠电压保护　B．短路保护　C．过载保护　D．断相保护
43、在电力拖动控制线路中用作过载保护低压电器是（ ）。
A．时间继电器　B．热继电器　C．接触器　D．熔断器
44、熔断器额定电流应（ ）所装熔体电流。
A．不不大于　B．等于　C．不不大于或等于　D．不大于
45、当交流接触器线圈失电时.各触点动作是（ ）
A．常开先断开　B．常开动作.常闭不动作　C．常闭动作.常开不动作　D．常开先闭合
46、热继电器热元件应（ ）
A．串接在电路中　B．并接在电路中　C．串接在控制电路中　D．并接在控制电路中
47、梯形图逻辑执行顺序是（ ）
A．自上而下、自左而右　B．自下而上、自左而右　C．自上而下、自右而左　D．随机而行
48、梯形图中各类继电器是（ ）
A．物理继电器　B．暂存器　C．软继电器　D．存储单元
49、PLC内部继电器触点在编程时（ ）
A．可多次重复使用　B．只能使用一次　C．最多使用两次　D．每种继电器规定次数不同
50、在PLC程序控制中.计数器十进制常数表达字母是（ ）
A．E　 B．F　 C．K　 D．H

三、判断题
1、组合开关惯用作电源引入开关.也可作为小容量电动机不经常启停控制。（ ）
2、自动空气开关中热脱扣器作用是短路保护。（ ）
3、按钮和行程开关都是主令电器。（ ）
4、交流接触器常闭和常开触点是联动。（ ）
5、继电器不能用来直接控制较大电流主电路。（ ）
6、置位指令和复位指令是成对使用。（ ）
7、定期器应用时不用复位.而计数器则必要复位。（ ）
8、电动机正反转PLC控制输出侧必要接入接触器联锁触点。（ ）
9、PLC输入信号即可用常开触点.又可用常闭触点。（ ）
10、依照I/O点数不同.PLC分为低档机.中档机和高档机。（ ）
11、输出继电器可以由外部输入信号或PLC内部控制指令来驱动（ ）
12、特殊内部寄存器顾客不能占用.但其触点可供编程使用。（ ）
13、PLCI/O地址编号可以随意设定。（ ）
14、EU微分指令.当检测到触发信号下降沿时.指定输出继电器接通并保持。（ ）
15、步进指令必要前一步指令执行完.后一步指令才干执行。（ ）
16、正跳变指令每次检测到输入信号由0变1之后.使电路接通一种扫描周期。（ ）
17、TON启动输入端IN由“1”变“0”时定期器并不复位而是保持原值。（ ）
18、PLC是采用“并行”方式工作。（ ）
19、最初开发制造PLC重要目是为了保证控制系统可靠运营。（ ）
20、系统程序是由PLC生产厂家编写.固化到RAM中。（    ）
21、PLC有与．或．非三种逻辑运算。（ ）
22、K表达十进制常数.H表达十六进制常数。（ ）
23、在梯形图中.某个编号继电器和触点可以无限次使用。如果同一继电器线圈使用两次.PLC将其视为语法错误.绝不容许浮现。（ ）
24、梯形图中.除了输入继电器没有线圈.只有触点.其她继电器既有线圈.又有触点。（ ）
25、在用PLC控制电机正反转过程中.电机要实现软件与硬件双重互锁。（ ）
26、在设计串联电路时.应将单个触点支路放在右边.设计并联电路时.应将单个触点支路放在上面。（ ）
27、输出类元件（=．S．R．EU．ED和大多数应用指令）应放在梯形图最右边。（ ）
28、在顺序功能图中.不需用初始化脉冲SM常开触点作为转换条件.将初始步预置为活动步。（ ）
29、绘制顺序功能图时.两个步绝对不能直接相连.必要用一种转换将它们隔开。（    ）
30、绘制顺序功能图时.两个转换也不能直接相连.必要用一种步将它们隔开。（   ）
31、PLC不具备数据解决能力.只能进行逻辑控制。(    )
32、PLC是一种应用于工业控制环境下特殊工业控制计算机.其抗干扰能力优于普通计算机。(   )
33、运用各种定期器串联可以实现较长时间延时。（  ）
34、PLC运算和控制中心是CPU。( )
35、PLC中使用存储器有只读存储器ROM和随机存储器RAM两种。（ ）
36、PLC中输入接口电路作用是通过输入端子接受现场输入信号.并将其转换成CPU能接受和解决数字信号。（ ）
37、PLC中CPU从第一条指令开始执行程序.直到遇到结束符后又返回第一条.如此周而复始不断循环.每一种循环称为一种扫描周期。（ ）
38、PLC扫描周期重要取决于程序长短。（ ）
39、PLC输入电路均采用光电耦合隔离方式。（ ）
40、PLC输出继电器线圈不能由程序驱动.只能由外部信号驱动。（ ）
41、PLC本质就是一台工业用计算机。（ ）
42、S7-200 PLC有三种定期精度：1ms、10ms、100ms。（ ）
43、PLC程序设计时不必考虑程序长度.只要达到规定就可以了。（ ）
44、定期器T37能表达延时接通型定期器.也可以表达延时断开型定期器。（ ）
45、在电气控制中.互锁控制可以有效保证两个互相相应被控电器元件线圈不能同步得电。（ ）
46、电器元件布置必要保证对的、合理、整洁、美观.同步应考虑电器元件散热规定。（ ）
47、PLC工作方式是等待扫描工作方式。（  ）
48、JMP指令功能是使程序跳转到另一种程序详细标号处。（ ）
49、位移位寄存器指令每当EN端由0变1时.寄存器按规定移位一次。（ ）
50、有条件结束指令将依照前面逻辑关系决定与否终结顾客程序。（ ）

四、图例阐明
1、阐明下图是哪一种低压电器符号

2、阐明下图是哪一种低压电器符号

3、阐明下图是哪一种低压电器符号
4、阐明下图是哪一种低压电器符号

5、详细阐明下图是哪一种低压电器符号

6、详细阐明下图是哪一种低压电器符号

7、详细阐明下图是哪一种低压电器符号

8、阐明下图是哪一种低压电器符号

9、详细阐明下图点动控制工作过程

10、详细阐明下图持续控制工作过程

11、详细阐明下图持续控制保护环节

12、详细阐明下图c正反转控制电路工作过程

13、填写下图PLC三个工作过程

14、将下图用“字节.位”寻址方式写出地址

15、将下图用“字”寻址方式写出地址

16、将下图用“双字”寻址方式写出地址

17、详细阐明下图所示几种惯用特殊存储器用途

18、将下图所示梯形图改写成指令表.并详细阐明其中 LD/LDN/= 指令功能
I0.0
Q0.0
I0.1
Q0.1

19、将下图所示梯形图改写成指令表.并详细阐明其中 A/AN 指令功能
I0.0
Q0.0
I0.1
I0.2

20、将下图所示梯形图改写成指令表.并详细阐明其中 O/ON 指令功能
I0.0
Q0.0
I0.1
M0.0

五、能力分析
1、按下图所示主电路和控制电路进行接线后.若按下SB不能实现点动.请分析故障因素。

2、按下图所示主电路和控制电路进行接线后.遇到如下故障.请分析故障因素。
（1）控制电路一旦接通电源.并没有按下起动按钮SB2.电动机也会及时运转。
（2）按下起动按钮SB2后.电动机不能起动。

3、按下图所示主电路和图c所示控制电路进行接线后.依次按下正、反转起动按钮SB2、SB3.电动机旋转方向不发生变化。

4、分析与思考：
在下图主电路中若有一相熔体接触不良.会浮现什么状况？

5、分析与思考：
在下图主电路中若将电源线L2与L3接错（对调）.将会产生什么状况？因素是什么？

6、分析与思考
按下图c接线后同步按下SB2和SB3.能否引起电源短路？为什么？

7、分析与思考
按下图c接线后.当电动机正常正向运营时.很轻地碰一下反向起动按钮SB3.即未将按钮按究竟.电动机运营状况如何？为什么？

8、分析与思考
在下图c所示电路中.分析当要实现由正向转反向或由反向转正向时.与否需要按下停止按钮SB1再操作.为什么？

9、分析下图主、控电路工作过程及在实际工作中作用

10、将下图接触器控制电路改画成PLC输入输出接线
11、改正下图梯形图中错误

12、写出下图梯形图指令程序

13、两台电动机顺序起动联锁控制继电器控制电路如下图所示.请将其改造为PLC控制.作出I/O配备图、梯形图

14、4个电动机M1~M4.前级电动机不启动时.后级电动机无法启动.即M1电动机不启动时.M2电动机无法启动.如此类推；前级电动机停止时.后级电动机也停止.如M2停止时.M3~M4也停止。依照上述控制规定作出I/O配备图和梯形图。

15、用一种按钮控制组合吊灯3档亮度控制功能如下图所示.试编制程序

16、设计满足下图所示时序图梯形图

17、将下图中程序段输入PLC.认真体会程序段中S/R及EU/DU指令使用要点.并绘出输入、输出信号相应时序图
18、将下图中程序段输入PLC.认真体会程序段中S/R及EU/DU指令使用要点.并绘出输入、输出信号相应时序图

19、依照下图所给程序构造图分析程序执行状况.并将分析成果填入表格

20、已知给出某个控制程序梯形图形式.请将其转换为语句表形式。

21、已知输入触点时序图.结合程序画出Q0.0 和Q0.1时序图。
I0.0
P
N
Q0.1
Q0.0
I0.0
Q0.0
Q0.1

22、采用一只按钮每隔3秒钟顺序启动三台电动机.试编写程序。

23、电机星－三角降压启动.Q0.0为电源接触器.Q0.1为星接输出线圈.Q0.2为角接输出线圈.I0.1为启动按钮.I0.0为停止按钮.星－角切换延时时间为5秒。试编写程序。

24、已知某控制程序语句表形式.请将其转换为梯形图形式。
LD I0.0
AN T37
TON T37.1000
LD T37
LD Q0.0
CTU C10.360
LD C10
O Q0.0
= Q0.0
25、有电动机三台.但愿可以同步启动同步停车。设Q0.0、Q0.1、Q0.2分别驱动电动机接触器。I0.0为启动按钮.I0.1为停车按钮.试编写程序。
