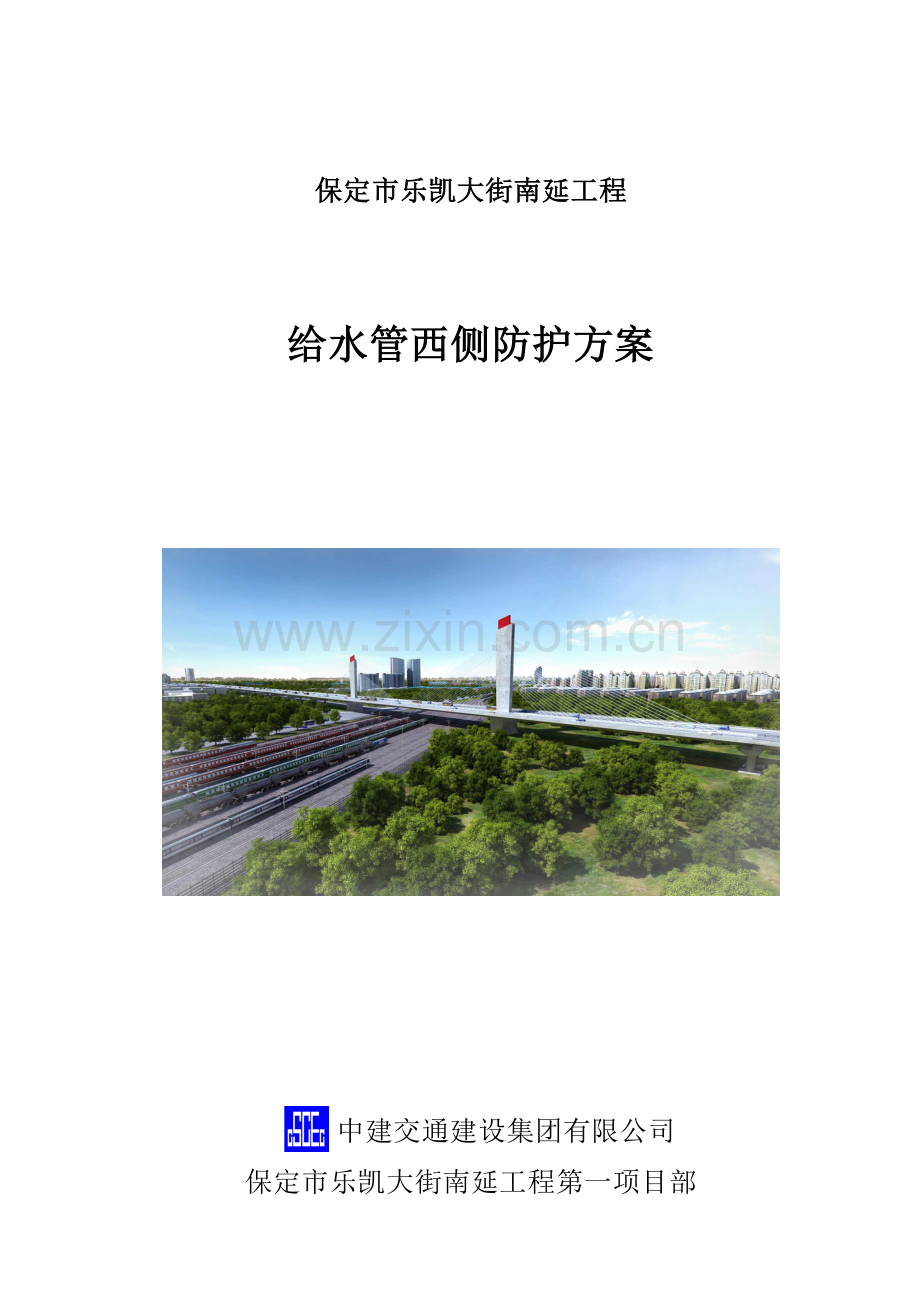

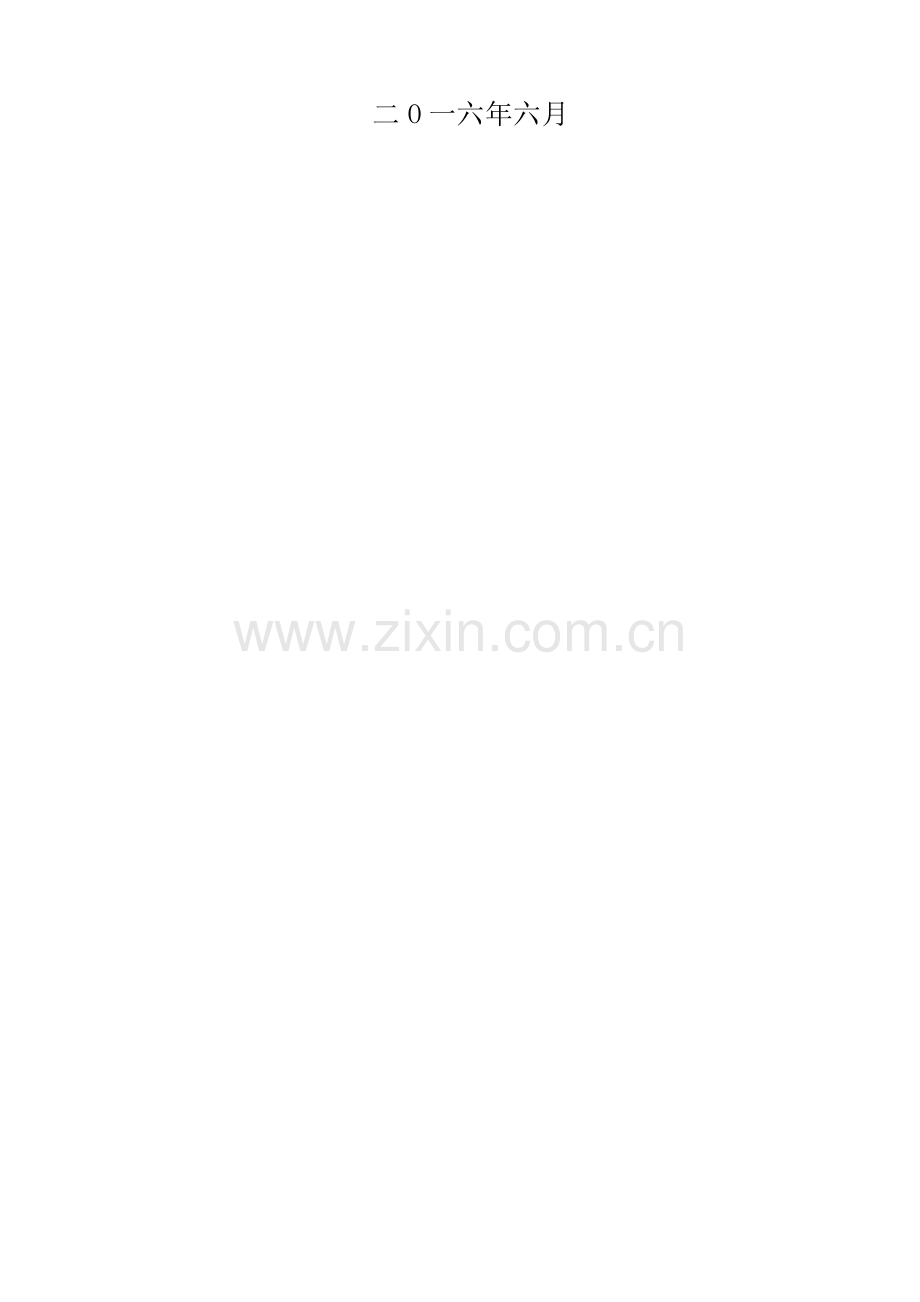

保定市乐凯大街南延工程给水管西侧防护方案 中建交通建设集团有限公司保定市乐凯大街南延工程第一项目部二O一六年六月目 录第一章 给水管概况11.1 给水管概况11.2 地质概况及施工规定2第二章 防护方案22.1 防护方案22.2 重要工程量22.3 工程造价对比32.4 方案对比3第三章 高压旋喷桩施工方案43.1 施工工艺流程43.2 施工布置43.3 施工顺序5第四章 钻孔灌注桩施工方案84.1 施工工艺流程84.2 施工布置84.3 施工办法94.4 施工规定9第五章 质量保证办法95.1 质量管理体系95.2 技术交底工作制度105.3 现场质量保证办法10第六章 安全保证办法106.1安全生产管理方针与目的106.2安全保证办法106.3 消防安全办法126.4 文明施工及环保12附图1：乐凯大街南延工程K1+030K1+140段现状给水管防护方案13附图2：1.0m钻孔灌注桩钢筋图13第一章 给水管概况1.1 给水管概况乐凯南大街路东侧既有DN1400给水管，为保定市供水主干道，东西走向，另在K1+110K1+340范畴有支管，管径DN200DN300。新建给水管在此范畴内运用既有给水管。由于现状给水管线与新建雨污水管线、主桥子塔承台围护桩距离较近，离新建污水管线距离5.05.4m、新建雨水管线约9.8m、主桥承台围护桩距离约9m。污水管、雨水管工作井采用放坡开挖施工，为了保护给水管安全，在距离给水管西侧2.5m处对给水管进行加固防护。新建雨污水管与现状给水管位置示意如下图：图1.1 新建雨污水管与给水管平面位置图图1.2 新建雨污水管与给水管断面示意图1.2 地质概况及施工规定施工区域内地质状况为冲、洪积成因土层，表层为填土（厚度1m以内），依次为第四系全新统冲洪积成因地层和第四系上更新统冲洪积成因地层，重要由粉质粘土、粉土和细砂交叠构成，局部夹有中、粗砂，粉质粘土、粉土内局部具有姜石、块石。本区域表层填土如下10m范畴内重要为粉质粘土和细砂。现状给水管线建于上世纪90年代，为混凝土承压管，使用年限较久，为保证管线安全，规定其净距5m范畴内不适当施工，防止土体扰动导致管线破裂。依照本工程设计规定，建污水管线施工前必要在接近给水管线一侧进行防护。第二章 防护方案2.1 防护方案由于现状给水管线与新建雨污水管线距离较近，距新建污水管线5.05.4m、新建雨水管线约9.8m、主桥承台围护桩约9m。该DN1400给水管为保定市供水主干道。污水管、雨水管工作井采用放坡开挖施工，为了防止开挖过程中给水管附近土体坍塌破坏给水管导致停水事故，故需要在距离给水管西侧2.5m处对土体进行加固防护。拟采用如下两种方案对土体进行加固，使给水管线与雨、污水管施工区域隔离开。方案一：采用高压旋喷桩进行防护，旋喷桩有效直径500mm，间距0.8m梅花形布置，桩长9.0m，加固区域长度约70m。方案二：采用1.0m钻孔灌注桩进行防护，间距1.3m布置，桩长9.0m，加固区域长度约70m。2.2 重要工程量给水管西侧防护方案一采用高压旋喷桩支护，桩径500mm，桩距0.4m，梅花型布置，桩长9m；方案二采用1.0m钻孔灌注桩进行防护，桩长9.0m,共54根。加固区域长度约70m，详细工程量如下：表2.1 防护桩工程量序号项 目规 格数量备 注方案一旋喷桩500，L=9m3054m方案二钻孔桩混凝土C30381.7m钻孔桩钢筋HRB40021.2t钻孔桩钢筋HPB3007.6t钢护筒1.25m，L=2.5m2个2.3 工程造价对比表2.2 防护桩工程造价对比序号项 目项目特性数量预算价（元）共计（元）总造价（万元）方案一旋喷桩1.预钻孔道高压旋喷水泥桩； 2.单管法；3.水泥掺量200Kg/m3054m258.86790558.4479.056方案二钻孔桩1.旋挖钻成孔 直径1000mm；2.C30水下商品砼；3.泥浆池尺寸 8*6.2.5；4.泥浆外运 运距综合考虑486m1122.11545345.4668.483 钻孔桩钢筋笼1.非预应力钢筋28.8t4842.98139477.8242.4 方案对比表2.3方案优缺陷对比序号防护方案长处缺陷1旋喷桩1、施工速度较快；2、施工噪声低；3、止水性好。1、防护稳定性较差；2、污染环境，耗电量大，成本较高；3、不合用于不能使喷出浆液凝固土体；4、需做排污解决，工艺复杂。2钻孔桩1、刚度大，防护稳定可靠，；2、成本相对较低，污染小；3、合用范畴广；4、噪声和振动小，不影响周边环境。1、施工相对较复杂，需要制作钢筋笼；2、不合用于砂砾层和卵石层。第三章 高压旋喷桩施工方案3.1 施工工艺流程图3.1 旋喷桩施工工艺流程3.2 施工布置依照施工阶段不同，劳动力所需工种专业各不相似，在不同施工阶段在开工之前都要对劳动力专业、工种进行相应调节，以满足施工规定，保证施工进度。3.2.1 劳动力筹划表表3.1作业人员配备表序号岗 位 名 称人员配备（人）重要职责1管理人员1指挥、安排、协调各班组工作2技术员1技术指引及质量控制3安全员1现场安全4作业班长1负责施工指挥5作业人员4负责高压旋喷机操作6后台工人2负责高压注浆泵操作7普工2负责空压机操作合 计12 3.2.2 重要机械设备表3.2拟投入重要机械设备表序号机械名称型号规格数量备 注1高压旋喷桩机GP-301台2高压注浆泵XPB-90C1台3空压机LGU-371台3.3 施工顺序3.3.1施工准备 1、场地平整正式进场施工前，进行管线调查后，清除施工场地地面如下2米以内障碍物，不能清除做好保护办法，然后整平、夯实；同步合理布置施工机械、输送管路和电力线路位置，保证施工场地“三通一平”。2、桩位放样施工前用全站仪测定旋喷桩施工控制点，埋石标记，通过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，保证桩孔中心移位偏差不大于50mm。3、修建排污和灰浆拌制系统旋喷桩施工过程中将会产生1020%返浆量，将废浆液引入沉淀池中，沉淀后清水依照场地条件可进行无公害排放。沉淀泥土则在开挖基坑时一并运走。沉淀和排污统一纳入污水解决系统。灰浆拌制系统设立在水泥附近，便于作业，重要由灰浆拌制设备、灰浆储存设备、灰浆输送设备构成。3.3.2钻机就位钻机就位后，对桩机进行调平、对中，调节桩机垂直度，保证钻杆与桩位偏差在10mm以内，钻杆垂直度误差不大于0.3%。钻孔前应调试空压机、泥浆泵，使设备运转正常。校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证钻进后孔底标高满足设计深度。3.3.3引孔钻进钻机就位并试运转正常后，开始引孔钻进。钻孔过程中要详细记录好钻杆节数，保证钻孔深度精确。1、钻孔办法采用泥浆护壁、回转钻进办法;2、钻孔直径钻孔直径普通为80mm,不不大于喷射管外径20 mm以上。在卵石土、碎石土和角砾土等较硬土层中，应采用直径为100mm钻机引孔;3、钻孔施工时采用防止孔斜办法：钻机安放要平稳牢固，加长岩芯管长度，钻进中每加一次钻具找平一次。做到孔位偏差5cm,孔斜率1%。4、钻进过程中，浮现泥浆严重漏失，孔口不返浆时，可采用加大泥浆浓度、泥浆中掺砂、向孔内充填堵漏材料或对漏失段先行灌浆等办法，直至孔口正常返浆后再继续钻进。3.3.4拔出岩芯管、插入注浆管引孔至设计深度后，拔出岩芯管，并换上喷射注浆管插入预定深度。在插管过程中，为防止泥砂堵塞喷嘴，要边射水边插管，水压不得超过1Mpa，以免压力过高，将孔壁射穿。高压水喷嘴要用塑料布包裹，防止泥土进入管内。3.3.5旋喷提高当喷射注浆管插入设计深度后，接通泥浆泵，然后由下向上旋喷，同步将泥浆清理排出。喷射时，应先达到预定喷射压力，后再逐渐提高旋喷管，以防扭断旋喷管。为保证桩底质量，喷嘴下沉到设计深度时，在原位置旋转10秒钟左右，待孔口冒浆正常后再旋喷提高。钻杆旋转和提高应持续进行，不得中断。钻机发生故障，应停止提高钻杆和旋转，防止断桩，并及时检修，排除故障。为保证桩底质量，在桩底部1.0m范畴内应恰当增长钻杆喷浆旋喷时间。在旋喷提高过程中，可依照不同土层，调节旋喷参数。3.3.6旋喷施工1、地面试喷：钻孔验收、高喷台车就位并对准孔口后，一方面应进行地面试喷。2、开喷：喷射管下到设计深度后，拌制水泥浆液，供浆、供水开喷。等各压力参数和流量参数均达到规定，且孔口已返出水泥浆液时，即可按设计提高速度进行旋转喷射灌浆。 3、高喷灌浆应保持全孔持续一次作业，作业中拆卸喷射管等停顿后，重复喷射灌浆深度不不大于0.3m。 4、在高喷灌浆过程中，浮现压力突降或骤增，孔口回浆浓度和回浆量异常，甚至不返浆等状况时，查明因素后及时解决。 5、当孔内浮现严重漏浆，应停止提高，向孔内冲填粗砂、土等堵漏材料，并减少水压力、流量，在喷射水流中掺加速凝剂，加大浆液密度或进行原地灌水泥砂浆、水泥粘土浆。孔口冒浆正常后，方可继续提高。 6、供浆正常状况下，孔口回浆密度变小，不能满足设计规定期，拟采用加大进浆密度办法予以解决。 7、如灌浆过程中发生串浆，则一方面填堵被串孔，后继续串浆孔高喷灌浆，待其结束后，尽快进行被串孔扫孔，喷射。 3.3.7钻机移位旋喷提高到超过桩顶一定标高时停止旋喷，提高钻头出孔口，清洗注浆泵及输送管道，然后将钻机移位。第四章 钻孔灌注桩施工方案4.1 施工工艺流程图4.1 旋挖钻机施工工艺流程4.2 施工布置依照施工阶段不同，劳动力所需工种专业各不相似，在不同施工阶段在开工之前都要对劳动力专业、工种进行相应调节，以满足施工规定，保证施工进度。4.2.1 劳动力筹划表表4.1作业人员配备表序号岗 位 名 称人员配备（人）重要职责1管理人员1指挥、安排、协调各班组工作2技术员1技术指引及质量控制3安全员1现场安全4作业班长1负责施工指挥5作业人员3负责旋挖钻机、汽车吊机操作6普工5负责钢筋制作等合 计124.2.2 重要机械设备表4.2拟投入重要机械设备表序号机械名称型号规格数量备 注1旋挖钻机2801台2汽车吊机20t1台4.3 施工办法1、按照防护桩施工规定，准备施工机械设备。清除杂物，平整桩基范畴内场地并压实。2、开挖泥浆池，将泥浆池布置在红线施工范畴内，同步兼顾多根桩施工。3、桩位测量：精确测量各桩位中心和地面标高，并在平整好场地上做出桩位标记，用长木桩定位。4、埋设钢护筒，钢护筒直径宜不不大于设计桩径20cm，护筒埋深23米，将护筒周边应回填粘土并夯实。护筒顶应高出施工地面0.3m。护筒平面位置偏差不得不不大于5cm，其倾斜度应控制在5以内，保证护筒倾斜度偏差不不不大于1%，保证护筒无沉落。5、选取优质粘土造浆，储浆池和沉淀池大小应满足施工需要。钻孔过程中保证满足护筒内泥浆顶始终高于地下水位不少于1m，使泥浆压力超过土及地下水压力，避免导致塌孔。6、泥浆性能指标宜满足设计和施工技术规范规定。4.4 施工规定1、钻孔灌注桩施工规定由具备有关施工资质和施工经验施工方负责施工，以保证施工质量和施工进度。2、施工时，应依照现场实际状况，合理安排好钻孔顺序。第五章 质量保证办法5.1 质量管理体系建立以项目经理为主质量管理体系，成立以项目经理为组长，项目总工为副组长，以质检工程师和实验工程师及施工管理人员为成员创优小组；形成以项目总工程师为质量总负责、质检工程师专职负责内部质检和监理工程师质量监控相统一组织保证机构。5.2 技术交底工作制度依照设计施工图，施工技术规范、编写各工序施工技术方案，编制施工方案经业主和监理批准批复后方可施工。各分项分部工程施工前，由项目总工组织施工管理人员、质量测试人员及施工班组操作人员进行施工技术交底活动，使全体施工人员理解与掌握设计规定，施工注意事项、质量控制原则及施工操作规程，以保证每道工序质量均符合控制规定。5.3 现场质量保证办法针对本工程创优目的及工程特点，采用比国家、行业、地方系列原则规定更高工程质量公司内控原则，加强工程细部质量控制，提高工程整体质量。贯彻各项施工工序、工艺，做到上道工序不优，下道工序不开工，分层把关，层层负责，同步加强对各班组及外单位之间配合协调。坚持“三检”、“三不”制度，即：隐蔽工作检查制，不定期质量抽检制，单项工程竣工检查制；以及材料不合格不施工，上道工序未经验收下道工序不施工，实验不合格下道工序不施工。第六章 安全保证办法6.1安全生产管理方针与目的认真贯彻“安全第一，防止为主，综合治理”方针，一切从安全出发，并放在首位，以规范工人按规作业和保证设备、设施本质安全为目的，不断致力于作业环境改进，为工人提供安全、健康作业环境，并以追求零工伤、零职业病安全健康为目的。6.2安全保证办法6.2.1安全防护1、各种施工、操作人员先进行岗前安全教诲培训，做到持证上岗。班组在班前对工人健康状况、操作办法、持证状况及劳动防护用品佩戴状况进行检查，做好班前安全发言并进行记录。2、做好个人防护，进入施工现场人员必要戴好安全帽，当班人员必要穿工作服，戴工作手套。从事2米以上高空作业，必要系好安全带。设专职安全员负责各种设备和施工过程中安全隐患检查工作。3、各种设备、设施通过安全检查及性能检查合格后方可使用。4、现场照明设施齐全，配备合理，经常检修，保证正常生产、生活。5、加强施工过程中监控量测，及时反馈量测信息，依照量测成果及分析状况，及时调节预加固、预支护办法及支护构造封闭时间，保证施工安全及地面建筑物安全；6.2.2安全用电1、编制本项目暂时用电施工组织设计，采用TNS三相五线制供电系统对现场进行供电，采用双回路供电，照明线路与动力线路严格分开并保持安全距离，作业面照明采用36V如下安全电压，安全电压变压器设在干燥、安全处。作业面采用橡胶软电缆接线。2、供电系统安装完毕后必要通过项目安全总监（安全工程师）和公司安所有门验收合格后方可使用。配备专职电气工程师组织持证专职电工维护暂时供电系统。3、所有施工人员掌握安全用电基本知识和所用设备性能，用电人员各自保护好设备负荷线、接地线和开关，发现问题及时找电工解决，禁止非专业电气操作人员乱动电器设备。4、高压线引至施工现场设立变电所，所内须通风及排水良好，门向外开，上锁并由专人负责，人员不得随便进入，变压器安设位置符合规范规定，接地电阻不不不大于4。5、配电系统分级配电并逐级设立漏电短路器，配电箱、开关箱外观完整、牢固、防雨防尘，外涂安全色，统一编号。其安装形式符合关于规定，箱内电器可靠、完好，造型、定值符合规定，并标明用途。6.2.3机械安全1、各种机械设备进场时必要通过验收，合格后方可使用。机械设备严格按操作规程进行操作，禁止非定岗司机动用机械设备。2、各种机械有专人负责维修、保养，并经常对机械核心部位进行检查，防止机械故障及机械伤害发生。3、机械安装时基本必要稳固，吊装机械臂下不准站人。4、各种机械设备视其工作性质，性能不同搭设防尘、防雨、防砸、防噪音工棚等装置，机械设备附近设标志牌、规则牌。5、运送车辆服从指挥，信号齐全，不超速，过岔口、遇障碍物时减速行驶，制动器齐全，功能良好。6.3 消防安全办法（1）建立消防安全教诲制度，加强对职工消防培训，未经教诲培训人员，不得上岗作业。（2）施工现场设立明显防火宣传标志。工地建立防火责任制，职责明确。按规定设专职防火干部和专职消防员。（3）按规定建立义务消防队，有专人负责，定期组织教诲培训，并将培训资料存入内业档案中。（4）施工场地布置时明确留出宽度不不大于3.5米消防车道，并保证其畅通，禁止在暂时消防车道上堆物，堆料或挤占暂时车道。（5）配齐现场消防器材，做到布局合理，要害部位配备不少于4具灭火器，要有明显防火标志，设专人监督检查，经常维护、保养，保证灭火器材敏捷有效。（6）施工现场消火栓合理布局，消火栓处昼夜设有明显标志，配备足够水龙带，周边3米内不准存储物品。（7）施工现场禁止吸烟，不得在施工区域内设立宿舍，生活区设立必要符合消防管理规定。（8）库房采用非燃材料支搭，易燃物品专库储存，分类单独存储，保持通风。存储易燃、可燃材料库房、木工加工场合、油漆配料房及防水作业场合不得使用明露高热光源灯具。（9）重点部位（危险仓库、油库、木工间等）必要建立关于规定，制定严格防火办法，指定专人管理，贯彻责任。按规定设立警告标志，配备相应消防器材。6.4 文明施工及环保6.4.1 文明施工1、合理进行施工现场平面布置，做到筹划用料，使现场材料堆放降到最低值，保证场内道路畅通。2、合理安排作业时间，采用低噪音施工机械设备，减少噪音扰民；夜间灯具集中照射，避免灯光扰民；所有土方运送车辆进入现场后禁止鸣笛，以减少噪声；所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒；工人宿舍专人或轮流卫生值日，保证室内外整洁、卫生，工地厕所派专人定期打扫；3、施工现场设立专门废弃物暂时贮存场地，废弃物应分类存储，对有也许导致二次污染废弃物必要单独贮存、设立安全防范办法且有醒目的记。4、食堂必要办理食品卫生允许证，炊具经常刷洗，生熟食品分开存储，食物保管无腐烂变质，变质食物不得食用，炊事人员必要办理健康证。6.4.2 环境控制1、在施工过程中，应尽量减少粉尘、噪音、气味、污染水排放和其他污染环境行为。2、遵守中华人民共和国环保法、工程施工环保规定、环境影响评价技术概述和保定市关于规定，并为工程施工配合业主获得规定所有允许或允许证。施工现场应符合本地政府环保和监督规定。3、收集和解决在施工过程中所产生所有废水和污染地表水。解决办法要符合关于部门规定。4、解决由施工产生垃圾废弃物,并运送到本地环保部门指定区域。如不能及时清理，要先防止其扩散。5、在选取施工设备和办法时应考虑到限制噪音对周边居民生活和工作影响。在工作中应控制在现场分界处声音压力级别不得超过环境级别15dB（A）。保证在施工期间，在上午6点到晚上10点环境噪音级别不得超过65dB（A），在晚上10点到上午6点环境噪音级别不得超过50dB（A）。附图1：乐凯大街南延工程K1+030K1+140段现状给水管防护方案附图2：1.0m钻孔灌注桩钢筋图
