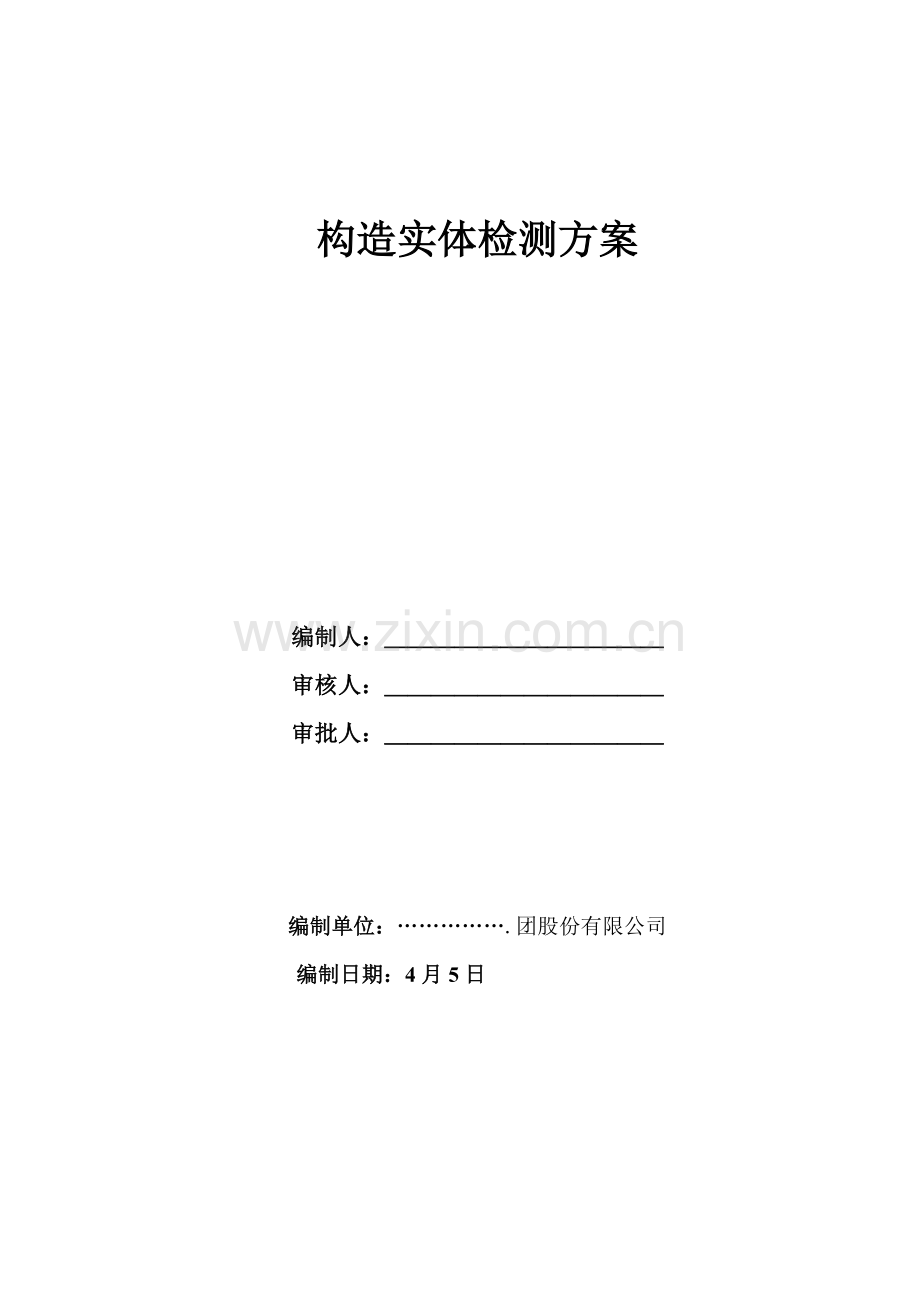

结构检测专项方案.doc

构造实体检测方案

编制人：＿＿＿＿＿＿＿＿＿＿＿＿
审核人：＿＿＿＿＿＿＿＿＿＿＿＿
审批人：＿＿＿＿＿＿＿＿＿＿＿＿

编制单位：…………….团股份有限公司
编制日期：4月5日

目 录：

1、编制根据及阐明：
1.1编制根据…………………………………………………………………………
1.2编制阐明…………………………………………………………………………
2、工程概况：……………………………………………………………
2.1总概况………………………………………………………………………………
2.2构造设计概况一览表………………………………………………………………
3、施工布置………………………………………………………………
4、构造实体检测方案……………………………………………………
4.1同条件试块养护与检查……………………………………………………………
4.2回弹法无损检测……………………………………………………………………
4.3钢筋保护层厚度检测………………………………………………………………
4.4砼楼板厚度检测……………………………………………………………………
4.5外观实测实量………………………………………………………………………
1.编制根据及阐明
1.1编制根据
1） -------------工程施工用图纸；
2） 《建筑工程施工质量验收统一原则》（GB5020300-）
3） 《混凝土构造工程质量验收规范》 (GB50204-)
4） 《工程测量规范》（GB50026-）
5） 《混凝土强度检查评分原则》（GBJ107）
6） 《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-)
7） 《混凝土质量控制原则》（GB50144）
8） 《建筑施工手册》第四版；
9） 工程建设原则强制性条文、及其她关于法律、法规、规章、管理文献。
1.2编制阐明
1）为了加强项目质量管理，统一项目质量验收，保证项目施工质量，保证本工程达到国标及设计图纸质量目的，特编制本方案。
对涉及混凝土构造安全重要部位应进行构造实体检测。构造实体检测在监理工程师（建设单位项目专业负责人）见证下，由施工项目技术负责人组织实行，由陕西广厦实验室承担构造实体检查，该实验室具备相应专项检测资质。
2）构造实体检查内容涉及：
混凝土强度：同条件试块强度、回弹强度；
混凝土楼板厚度；钢筋保护层厚度；
2.工程概况
2.1总概况
1、工程名称：-------工程；
2、建设地点：---------南五路；
3、建设单位：----------业有限公司；
4、监理单位：-------------监理有限公司
5、设计单位：--------------------征询有限公司
6、--------工程，框架构造，地下一层，地上六层。总建筑面积16730㎡，地下室层高4.20m，一层、二层层高4.20m，三层以上层高3.6m，屋面为坡屋面。
序
项 目
内 容
1
构造形式
基本构造形式
独立基本及条形基本
主体构造形式
钢筋混凝土框架构造体系
屋盖构造形式
钢筋混凝土斜面屋盖楼板
2
建筑物安全级别/场地类别
二级/四类
3
抗震设防
工程设防烈度
8度
抗震级别
框架二级
4
钢筋是采用
1-2-3级
1级6、8、10；2级10-12 ；3级8-25

5
钢筋接头形式及锚固
机械连接
d≥18钢筋应采用机械连接（直螺纹连接）
焊接或搭接绑扎
d≤18钢筋
接头位置
满足施工、设计规范规定
锚固及搭接
最小锚固长度及最小搭接长度满足施工、设计规范规定
6
混凝土强度级别及其他阐明
层号（部位）
柱
梁板
其他
地下室
C30 P6（含外墙）
C30 P6
垫层C15砼
一 ～ 六层柱梁板
C30
C30
填充墙GZ C25
墙厚度
剪力墙250、300，填充墙200、100等
板厚度
地下室底板250,顶板180,构造楼板厚度100、120
2.2构造设计概况一览表

3.施工布置
本工程施工布置将根据工程施工条件，为了保证工程构造质量达到规定规定，项目部建立健全质量保证体系，加强实体检测工作，合理安排工序之间搭接，严格控制工序质量，以保证有序、优质、安全、高效地组织施工，争创雁塔杯预期目的。
4.构造实体检测方案
4.1同条件试块养护与检查
1、同条件养护试件取样数量及部位
由项目部会同监理单位共同按照规范规定选定留置部位，规格、数量与标养试块相似（详见取样筹划）。
2、试件制作
依照构造实体检查方案中需留置同条件试件详细部位及数量，浇筑该部位混凝土时，在浇筑地点按原则养护试件制作办法制作同条件养护试件，
3、试件养护
同条件试件拆模后，将其装入加工好钢筋笼内，用链条锁在相应部位同该部位混凝土一起养护。等效养护龄期按日平均温度逐日合计达600Co.d 时所相应龄期，当满足600Co.d 时，即可送去检查；在冬季施工时日平均气温低于0Co时不计入期龄，同条件试件养护期龄最小不得不大于14天，最长期龄不能不不大于60天。
4、强度检查
同条件养护试件强度代表值依照强度实验成果按现行国标
《混凝土强度检查评估原则》GBJ107-87 评估，乘1.1 折算系数取用。

4.1.3混凝土同条件养护试件取样筹划
混凝土同条件养护试件取样筹划
序
号
级别
取样
组数
取样部位
执行
人员
检查
人员
备注
1
C30 P6
8
地下室底板
地下室梁板、柱墙

按比例送实验室
3
5
3
C30
36
1～6层墙柱梁板

2*3
3
4
C25
4
地下室、1～3层砌体构造柱、过梁

注：标明同条件试块取样梁板柱墙构件编号、轴线

4.3钢筋保护层厚度检测
4.3.1钢筋保护层厚度
构造构件
名称
混凝土设计强度级别（C）
混凝土
抗渗级别
受力钢筋混凝土保护层厚度（mm）
备注
基本底板
C30
P6
迎水面 40
背水面 20

外墙
C30
P6
迎水面 40
背水面 20
柱
C30
---
25
梁
C30
---
25
现浇板
C30
---
15

五、钢筋保护层厚度检查
1、检查部位：经与监理方协商，根据混凝土规范有关规定，本项目钢筋保护层厚度检查采用在有关楼层中抽取若干层次进行检查方式。钢筋保护层厚度检查部位见详附表。
2、检查办法
本工程采用非破损或局部破损办法，所使用检测仪器通过计量检查，检查操作符合相应规程规定，检测误差不不不大于1mm。
3、检查原则
纵向受力钢筋保护层厚度容许偏差：梁内构件为＋10mm，－7mm；板内构件为＋8mm，－5mm。
4、合格鉴定
对梁类、板类纵向受力钢筋保护层厚度分别进行验收，验收合格应符合下列规定：
①.合格点比例达到90%及以上，检查构造鉴定为合格；
②. 合格点比例不大于90%但不不大于80%，可抽取相似数量构件再行检查，两次抽样总和计算合格点比例达到90%及以上时，仍鉴定为合格；
③.每次抽样检查成果中不合格点最大偏差值不应不不大于容许偏差值1.5 倍。
六、楼板厚度检测
1、检查部位
本项目楼板厚度检测依照不同栋号不同板厚分别检测，详细部位与监理讨论决定。
2、检查环节与办法
a、依照检查部位与设计图纸，查出该板厚度设计值。
b、普通检测板中部位，由于本工程采用非破损检测办法，因此不需要钻孔，只需在每个检测部位除去该板下面0.2m×0.2m天花
批荡层，在该板上面相应地方将泥浆杂物清理干净即可。
c、采用楼板厚度检测仪对楼板厚度进行检测，并记录。
3、检查原则
楼板厚度偏差应满足10％，如板中部位实测值和设计值偏差10%以上，在该板对角位置各加抽一点，示意图如下：

4.3.4检测位置筹划如下：
序号
层次
检测
部位
检测
点数
取样部位
执行
人员
检查
人员
备注
1
地下室
墙、顶板
各8点
依照图纸现场抽查，标注轴线、梁板编号、受力筋规格

2
1层
梁板
10点
依照图纸现场抽查，标注轴线、梁板编号、受力筋规格

3
2层
梁板
10点
依照图纸现场抽查，标注轴线、梁板编号、受力筋规格

4
3层
梁板
10点
依照图纸现场抽查，标注轴线、梁板编号、受力筋规格

4.3.5容许偏差
1）钢筋保护层厚度检查时，纵向受力钢筋保护层厚度容许偏差：
1） 板类构件： +8mm -5mm　　梁类构件： +10mm -7mm
2） 柱墙构件： +8mm -5mm　
4）对梁类板类构件纵向受力钢筋保护层厚度应分别进行验收，并且所有钢筋保护层厚度检查合格点率应为90%以上。

4.3.6检测办法
钢筋保护层厚度检查，可采用非破损或局部破损办法，也可采用非破损办法并用局部破损办法进行校准。当采用非破损办法检查时，所使用检测仪器应通过计量检查，钢筋保护层厚度检查检测误差不应不不大于1mm。

4.4砼楼板厚度检测

4.4.1在进行构造施工时，应严格控制各层楼面标高，并依照楼板设计厚度拟定钢筋马凳高度，以保证各处楼板厚度达到设计规定，将容许偏差控制在容许范畴内，楼板厚度容许偏差为5mm。
4.4.2楼板厚度检测构造部位，应由建设、监理、施工等各方依照构造构件重要性共同选定；
4.4.3在拟定需进行板厚度检测楼层梁板模板拆除后，进行板厚抽检，每层抽取点数不少于3点，详细位置在每层预留洞口与水电预埋管道边进行检测，也可采用机械设备在楼板钻孔检测；
4.4.4板厚容许偏差为＋8mm,－5mm。
检测时，按不同板厚度进行砼楼板厚度检测，并做好有关检查记录，其检测筹划如下：
4.4.5砼楼板厚度检测筹划

序号
层次
检测
点数
取样部位
执行
人员
检查
人员
备注
1
地下室顶板
2点
依照图纸现场抽查，标注轴线、板厚及编号

现场监理工程师督
2
二~屋面层板
各2点
依照图纸现场抽查，标注轴线、板厚及编号
