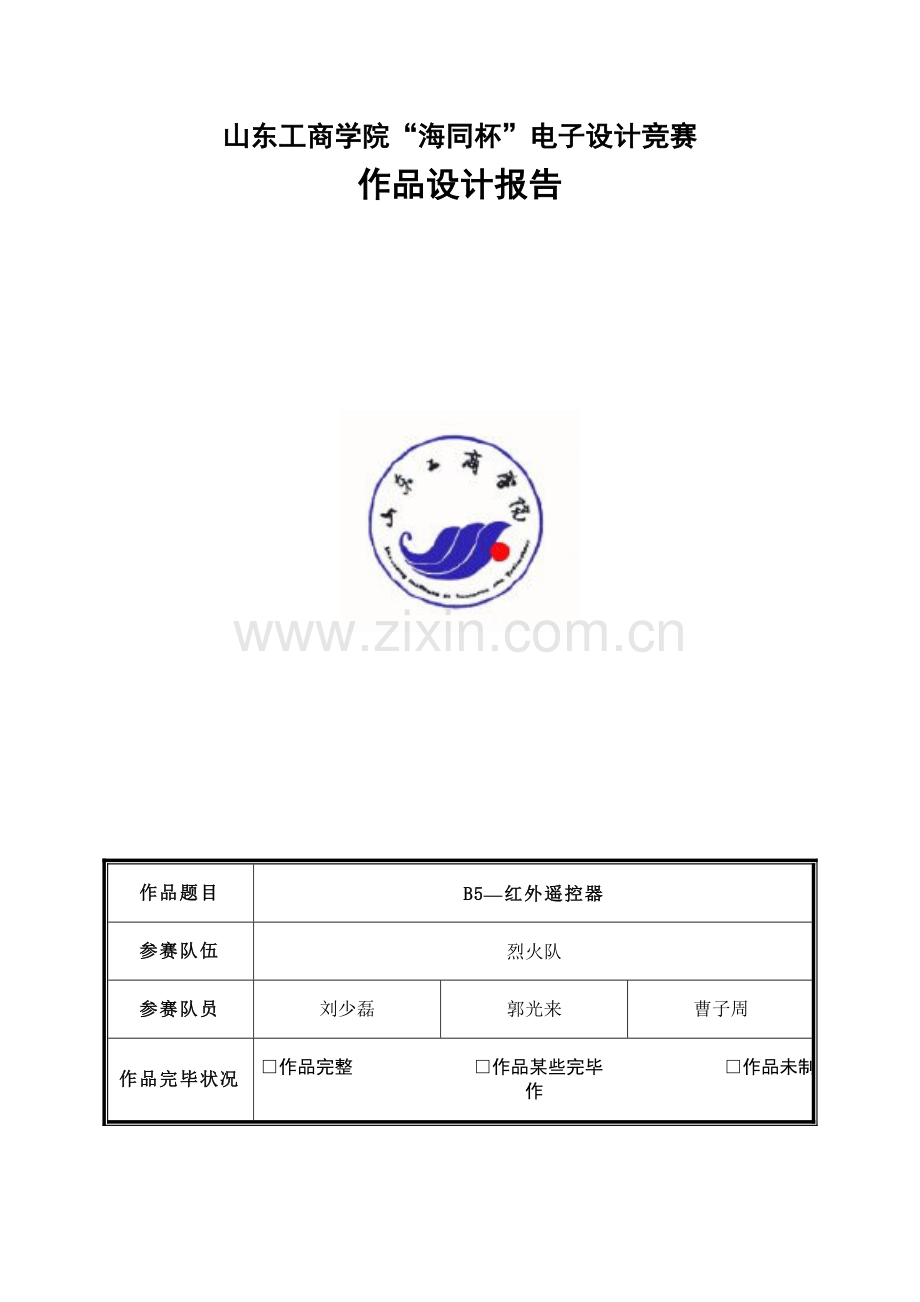

红外遥控器设计方案报告.doc

山东工商学院“海同杯”电子设计竞赛
作品设计报告

作品题目
B5—红外遥控器
参赛队伍
烈火队
参赛队员
刘少磊
郭光来
曹子周
作品完毕状况
□作品完整 □作品某些完毕 □作品未制作

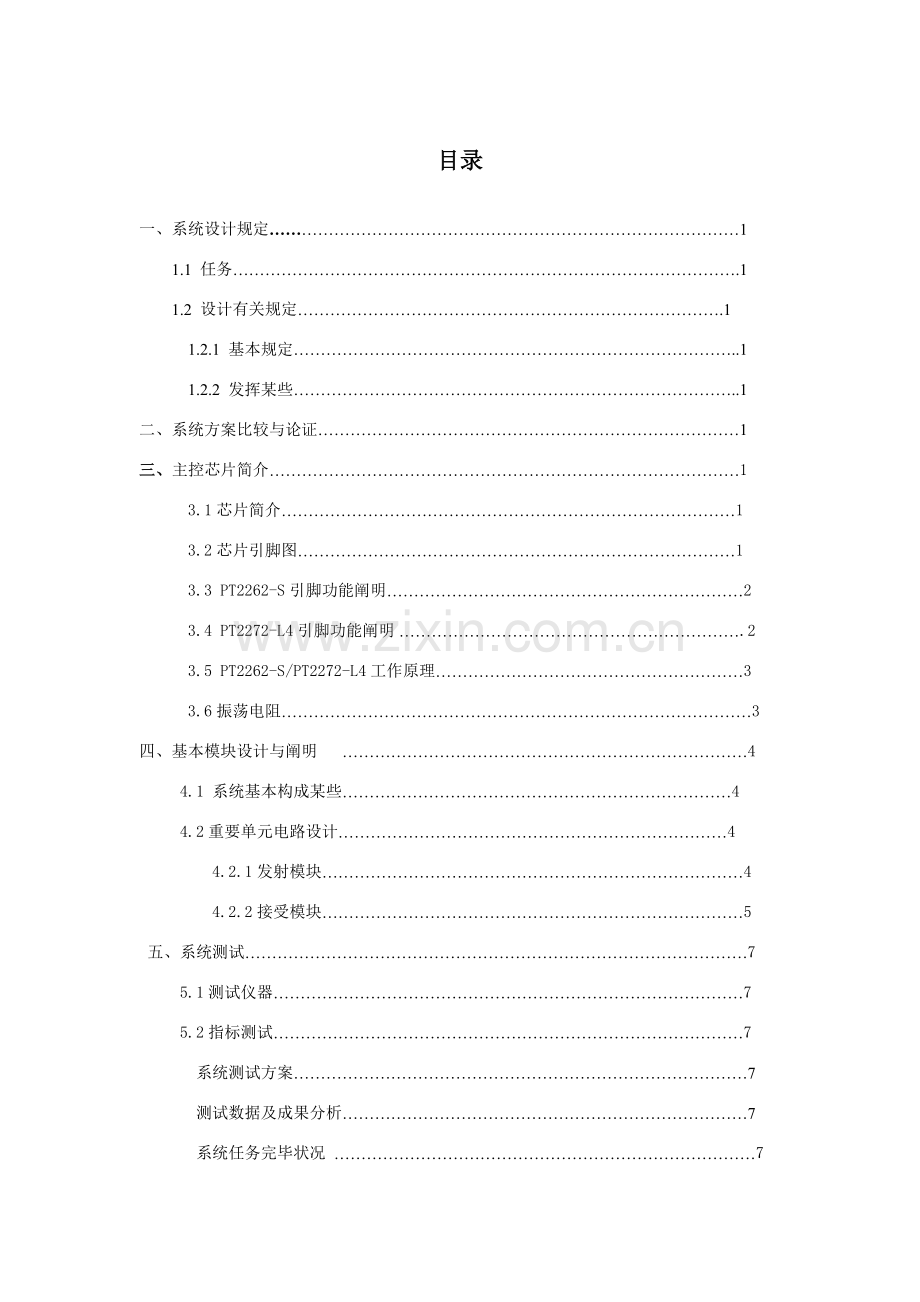

目录

一、系统设计规定……………………………………………………………………………1
1.1 任务………………………………………………………………………………….1
1.2 设计有关规定…………………………………………………………………….1
1.2.1 基本规定………………………………………………………………………..1
1.2.2 发挥某些………………………………………………………………………..1
二、系统方案比较与论证……………………………………………………………………1
三、主控芯片简介……………………………………………………………………………1
3.1芯片简介…………………………………………………………………………1
3.2芯片引脚图………………………………………………………………………1
3.3 PT2262-S引脚功能阐明…………………………………………………………2
3.4 PT2272-L4引脚功能阐明 ……………………………………………………….2
3.5 PT2262-S/PT2272-L4工作原理…………………………………………………3
3.6振荡电阻……………………………………………………………………………3
四、基本模块设计与阐明 …………………………………………………………………4
4.1 系统基本构成某些………………………………………………………………4
4.2重要单元电路设计………………………………………………………………4
4.2.1发射模块……………………………………………………………………4
4.2.2接受模块……………………………………………………………………5
五、系统测试…………………………………………………………………………………7
5.1测试仪器……………………………………………………………………………7
5.2指标测试……………………………………………………………………………7
系统测试方案…………………………………………………………………………7
测试数据及成果分析…………………………………………………………………7
系统任务完毕状况 ……………………………………………………………………7
六、应用资料与参照文献……………………………………………………………………8

附录………………………………………………………………………………………8

摘要

当今社会科学技术发展与日俱增，人们生活水平也是日益提高，为了减少人工作量，人们对产品追求是使用更以便、更具智能化,红外遥控技术正是一种重点发展方向（ 红外遥控是一种无线，非接触控制技术，具备抗干扰能力强，信息传播可靠，功耗低，成本低，易实现等明显长处）。
针对这种状况，咱们用中小规模集成芯片设计制作出了一种集成度比较高控制体系——红外遥控器。该红外遥控器由红外发射、红外接受、存储、数码显示、按键等某些构成。本设计详细简介了红外遥控器硬件设计办法，并给出了详细各单元电路设计，以及详细功能简介。在硬件设计中，咱们选用PT2262-S和PT2272-L4为核心器件，并给出红外发射模块、红外接受模块、锁存数码显示模块、以及外部控制模块等构成某些设计实现。

核心词： 红外遥控器 PT2262-S PT2272-L4

一、系统设计规定

1.1 任务 用中小规模集成芯片设计制作红外遥控器。
1.2 设计有关规定
1.2.1 基本规定
（1）接受器实现两位数码管显示00-99 数据，可通过按键设立。
（2）红外遥控器控制接受器端实现00-99 数据递增，递减。
1.2.2 发挥某些
（1）红外遥控器发送00-99 任意数据，可在接受器上显示。
（2）特色和创新自选。

二、系统方案比较与论证

方案一：
通过51 单片机把接受解码信号按键码工作方式读取出来。编码方案可采用NEC合同，由红外一体接受头接受信号，并发送给单片机I/O口进行解决，该方案系统设计难度高，涉及学科较多，因而不予采纳。

方案二：
采用一种CMOS 工艺制造低功耗低价位通用编解码电路PT2262/PT2272，PT2262/2272是一对带地址、数据编码功能红外遥控发射/接受芯片。其中发射芯片PT2262将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。本次设计采用该方案，详细设计如下文所述。

三、主控芯片简介

3.1芯片简介
PT2262/2272是一对带地址、数据编码功能红外遥控发射/接受芯片。
发射芯片PT2262-S将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。
接受芯片PT2272-L4数据输出具备“锁存”功能， 其数据输出为4路数据并行输出。

3.2芯片引脚如图：

1

PT2262-S PT2272-L4

3.3 PT2262-S引脚功能阐明：
Pin1-Pin6（A0-A5）：
地址输入端，可编成“1”、“0”和“开路”三种状态。
Pin7、Pin8、pin12-Pin15（A6/D0-A11/D5）:
地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”
“0”两种状态。
Pin16（TE）:
发射使能端，低电平有效。
Pin17、Pin18（OSC1、OSC2）:
外接振荡电阻，决定振荡时钟频率。
Pin19（DOUT）:
数据输出端，编码由此脚串行输出。
Pin9、Pin20（GND、 VDD）:
地线 、电源接入端
Pin10、Pin11（NC 、NC）:
空脚，引脚没有与内部电路相连

3.4 PT2272-L4引脚功能阐明：
Pin1-Pin6（A0-A5）:
地址输入端，可编成“1”、“0”和“开路”三种状态。规定与PT2262-S设 定状态一致。
Pin7、Pin8、pin10-Pin13（D0-D5）:
数据输出端，分暂存和锁存两种状态,该芯片为锁存状态。
Pin14（DIN）:
脉冲编码信号输入端。
Pin15、Pin16（OSC1、OSC2）:
外接振荡电阻，决定振荡时钟频率。
Pin17（VT）:
输出端，接受有效信号时，VT端由低电平变为高电平。
Pin9、Pin18（GND，VCC）:
地线，电源输入端。
2

3.5 PT2262/PT2272工作原理：

PT2262-S发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态，由各地址、数据不同接脚状态决定。编码从输出端DOUT输出，输出编码信号通过OSC1，OSC2外接振荡电阻所决定载波传播出去。PT2272-L4接受芯片具备锁存功能，数据只要成功接受就能始终保持相应电平状态，直到下次遥控数据发生变化时变化。解码芯片PT2272-L4接受到信号后，其地址码通过两次比较核对后，VT脚才输出高电平，与此同步相应数据端口也输出相应电平。
接受模块PT2272-L4输出电位表
遥控发射操作
11
12
13
14
GND
VT
VCC
静态（无操作）
0
0
0
0
GND
0
VCC(+5V)
按压发射键SW1
1
0
0
0
GND
1
VCC(+5V)
按压发射键SW2
0
1
0
0
GND
1
VCC(+5V)
按压发射键SW3
0
0
1
0
GND
1
VCC(+5V)
按压发射键SW4
0
0
0
1
GND
1
VCC(+5V)
注：表中5个输出引脚10、11、12、13、VT“0”代表低电位OV，1代表高电位5V
3.6 PT2262-S和PT2272-L4外接振荡电阻：
PT2262-S和PT2272-L4除地址编码必要完全一致外，振荡电阻还必要匹配，否则接受距离会变近甚至无法接受，在详细应用中，外接振荡电阻可依照需要进行恰当调节。在这里，PT2262-S外接振荡电阻用4.7M，PT2272-L4用820K配套发射。惯用振荡电阻匹配表如下。
振荡电阻匹配表
编码芯片PT2262-S
解码芯片PT2272-L4
4.7M
820K
3.3M
680K
2.2M
470K
1.5M
220K
1.2M
200K

3

四、基本模块设计与阐明
4.1 系统基本构成某些

PT2262-S／PT2272-L4配对使用可构成遥控发射和接受电路。其中PT2262-S构成遥控器，PT2272-L4构成接受器，它们必要工作在同一频段，地址编码必要完全相似才干配对使用，设立地址码原则是：同一种系统地址码必要一致；不同系统可以依托不同地址码加以区别。发射电路用来发射高频载波，将编码信号随同载波一起发射出去，接受电路将发射电路发射出信号有效地接受过来，通过放大后，再送入解码电路解码后，变成所需电信号。与此同步，相应数据脚也输出高电平。如果发送端按键始终被按住，编码芯片也会持续发射。当发射机没有按键按下时，PT2262-S不会与电源连通，因此高频发射电路不工作。

4.2重要单元电路设计

4.2.1 发射模块

4

发射电路重要某些是编码芯片PT2262-S,PT2262-S共有12个地址输入端，其中A0-A5作为地址输入端，置为悬空状态；D0-D5(A6-A11)作为数据输入端，通过开关控制输入高低电平（0或1），其中，D0，D1作为片选输入端，分别与下面接受电路两片74LS373八位锁存器锁存使能端LE（高电平有效）相连，决定哪片74LS373工作，D2-D5（D2为低位，D5为高位）作为4位二进制数据输入端，通过控制开关可输入0-9十个状态。其工作过程如下，开关控制输入4位二进制数（如0101）；片选高位片，即D0置1，D1置0；TE（低电平有效）发射使能端控制开关闭合，数据输入；4位编码由DOUT端输出；编码信号（0101）经放大电路放大后有红外发射管发射出去。电路中下拉电阻作用是防止输入悬空时外界干扰，同步也起到提高输入电平作用。

4.2.2 接受模块

5

74LS373 引脚图 74LS248 引脚图
接受电路重要由解码芯片PT2272-L4、LED驱动器74LS248、八位锁存器74LS373、LED数码管构成。PT2272-L4地址端A0-A5置为悬空状态，与PT2262-S地址输入端相应，只有两者地址编码完全一致时，PT2272-L4数据输出端D0-D5才干输出与PT2262-S输入信号相相应电平信号，同步，VT端输出高电平。D0，D1为片选数据输出口；D2-D5为4位二进制数据输出（0101），分别与驱动器74LS248A,B,C,D(A为低位，D为高位)相连，74LS248数据输出锁存在74LS373中，从而驱动数码管显示十进制数0-9（0101时数码管显示十进制数5）。PT2272-L4片选数据输出口D0，D1与74LS373锁存使能端LE相连，控制两片74LS373与否工作。其工作过程如下，红外接受管接受编码信号并经前置放大级放大（保证输入信号幅度足够大，对的解调出调制编码信号）；DIN
6

接受放大了编码信号；PT2272-L4解码输出；经74LS248锁存数据到74LS373；驱动数码管显示。

五．系统测试

5.1 测试仪器、工具
面包板，万用表，导线，9V电池

5.2 系统测试方案
各模块焊接好后单独进行相应测试，以保证整体正常工作。在面包板上插线进行整体测试。测试电路如图所示

5.3、测试数据及成果分析
依照设计方案进行相应操作，由于种种客观因素，成果却不尽人意。发射模块控制端，拨码开关置高电平时，批示灯仅闪亮了一下，片选控制端批示灯也只是闪亮。红外发射管始终不亮，从而不能将编码信号传给接受电路，驱动数码管显示。
5.4、系统任务完毕状况
7

本次设计红外遥控器未能实现预期功能。

六、应用资料与参照文献
1、电子技术基本 模仿某些（第五版）主编 康华光 高等教诲出版社
2、数字电子技术（第五版） 主编 阎石 高等教诲出版社
3、芯片资料网：

附录
设计所需器件一览表

芯片
发射管
接受管
二极管
三极管

数码管

电阻

电容

电池

拨码开关
PT2262S
1个
1个
1个
6个
2个
5106AS共阴单个数码管2个
2.7K 6个
独石电容0.1uf 1个
0.9v1个
7个
PT2272-L4
1个

4.7M 1个

74LS248
1个

820K
1个

74LS373
1个
