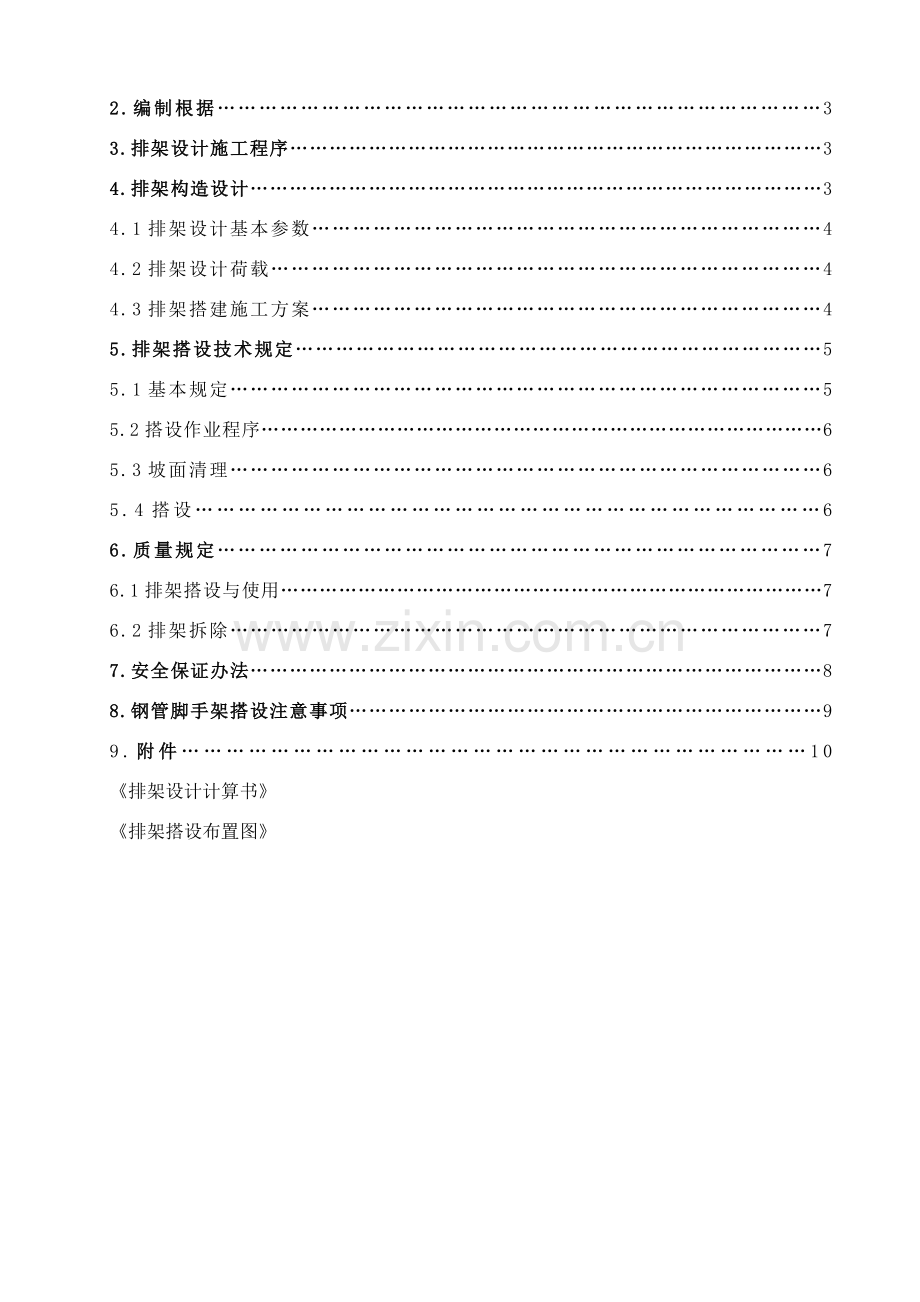

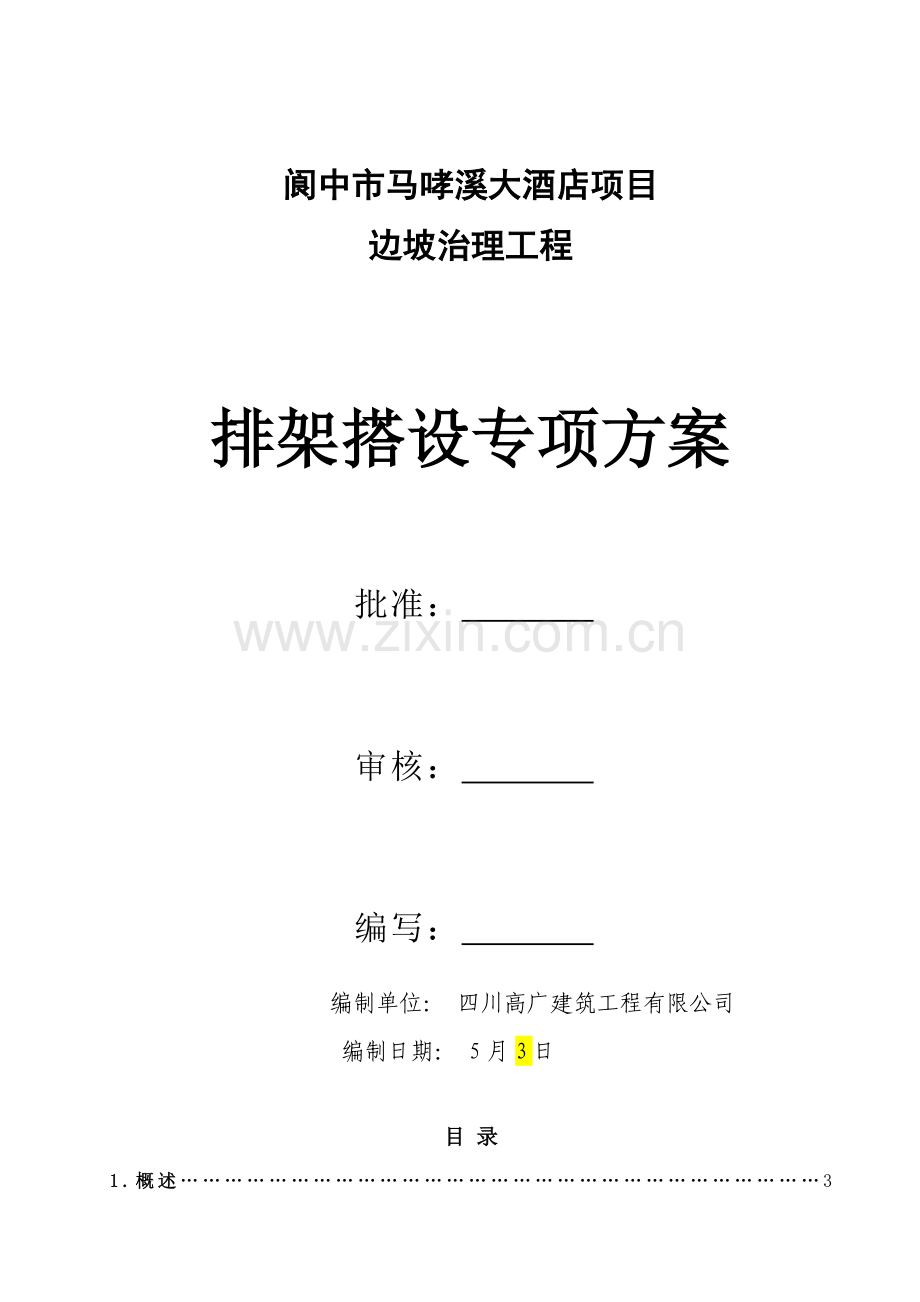

阆中市马哮溪大酒店项目边坡治理工程排架搭设专项方案批准： 审核： 编写： 编制单位： 四川高广建筑工程有限公司 编制日期： 5月3日目 录1.概述32.编制根据33.排架设计施工程序34.排架构造设计34.1排架设计基本参数44.2排架设计荷载44.3排架搭建施工方案45.排架搭设技术规定55.1基本规定55.2搭设作业程序65.3坡面清理65.4搭设66.质量规定76.1排架搭设与使用76.2排架拆除77.安全保证办法88.钢管脚手架搭设注意事项99.附件10排架设计计算书排架搭设布置图阆中市马哮溪大酒店项目边坡治理工程排架搭设专项方案1、概述 四川圣源置业有限公司拟建阆中市马哮溪大酒店项目边坡治理工程，位于四川省阆中市嘉陵江二桥南侧,七里大道东侧,交通位置以便,地理位置优越。场地为沟谷斜坡地形,原始地貌为浅丘区平坝区,北、西、南三面环山，场地相对高差达7.7m左右，红线范畴已经场坪，场地北侧和西侧均为原始陡坡。该边坡为挖方边坡，长度为约460m。该边坡分为AB、BC、CD、DE、EF、FG、GH，HI，9段边坡，以上边坡基本为岩质边坡,坡顶覆土较薄,下伏基岩为泥岩、砂岩为主。依照设计图纸所示支护类型，该工程重要涉及：1、钢筋锚杆+网喷砼护面：（AD、EH、HI段边坡）25mm锚杆，M30水泥砂浆，布置8钢筋网片2020cm，喷C25混凝土厚15cm。2、重力式挡土墙（DE段边坡）:C25片石混凝土浇筑。2、编制根据（1）阆中市马哮溪大酒店项目边坡治理工程施工设计图；（2）建筑施工扣件式钢管脚手架安全技术规范（JGJ130）；（3）建筑地基基本设计规范（GB 50007）；（4）建筑构造荷载规范（GB 50009）；（5）钢构造设计规范（GB 50017）；3、排架设计施工程序场地平整、夯实材料配备定位设立底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆脚手挡板扎防护栏杆扎安全网。4、排架构造设计排架搭设参数：施工排架采用钢管扣件式综合承重排架体系，立杆横距（单个架宽）b=1.2m，立杆纵距L=1.5m，大横杆步距h=1.5m；连墙杆布置按照1步2跨（1h2L）；地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面（坡面）20cm；并布置必要斜撑、横向支撑与剪刀撑进行加固。施工排架按间距3.0m3.0m设立锚杆、插筋（插筋垂直坡面搭设），并通过拉条焊接与排架连接作为排架连墙加固杆件。4.1、排架设计基本参数（1）排架构造排架搭设均采用483.5mm钢架管搭设，搭建构造为双排脚手架，排架横向间距1.2m，纵向间距1.5m，步距1.5m，排架内侧立杆距岩面距离0.5m，其横向搭建宽度不能不大于2.5m，纵向搭建宽度不不大于30m，最大搭建高度初步拟定20m。（2）连墙件插筋布置双排脚手架立杆设立锁脚锚杆，锁脚锚杆采用垂直插筋，插筋采用25mm螺纹钢筋，长度L1.5m、入岩深度1.1m、外露0.4m，灌注M30水泥砂浆进行锚固（待浆液凝时间超过3天才干开始搭设排架），以保证排架立杆基本受力稳定。排架连墙件采用刚性连接，间排距按照2步2跨进行布置。连墙件连接方式：采用焊接方式连接。（3）剪刀撑设立剪刀撑沿纵向持续布置，详细布置详见附图。4.2 、排架设计荷载支护工程施工期间荷载重要为施工钻机、木脚手板和施工人员等，支护施工作业按照纵向30m排架范畴铺设4层木脚手板，同步作业2层，每层布置4台钻机，最多布置8台钻机进行考虑（持续5跨内布置2台钻机作业）。4.3、排架搭建施工方案（1）搭设作业程序脚手架基本放样（铺放木垫板或垫石）脚手架搭设设立连墙杆设立剪刀撑、卸荷支撑铺装作业层跳板爬梯搭设 设立脚手架安全防护设施（安全护栏、安全网）。（2）排架搭建单元划分排架单元划分初步拟定按照30m（宽）15m（高）为一种单元进行搭建。双排脚手架原则单元（30m15m）材料用量表序号材料名称单位数量备注1钢管t9.216立杆、横杆、剪刀撑、斜撑2扣件t1.125直角、旋转、一字、十字3插筋kg24025mm，L=1.5m4爬梯副2钢架管构造5马道板m22405cm厚，向上重复转移使用备注：表中工程量为一种原则单元排架重要工程量表，其中马道板可以重复使用5、排架搭设技术规定5.1、基本规定排架搭设均采用483.5mm钢管搭设，钢管联接扣件重要采用“一字”、“十字”、“旋转”和“直角”四种扣件，剪刀撑则依照排架构造规定搭设。连墙杆（即岩石边坡插筋）采用25螺纹钢筋，插筋长度依照不同岩石级别进行调节，插筋外露长度为40cm。立杆：立杆必要间距均匀，避免导致立杆受力不一致；立杆接长必要采用对接接长,不准采用搭接连接，由于架管接头处受力比较薄弱,为了避免相邻立杆接头在同一步距内,施工时接头应交错布置。横杆：限制立杆侧向变形，步距小立杆稳定性越好，脚手架承载能力越高。剪刀撑：剪刀撑与地面夹角为45，每道剪刀撑最大跨越7根立杆，剪刀撑斜杆应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上。连墙件插筋：为防止排架产生滑移或侧倾，同步承担某些轴向力，插筋布置形式、入岩深度详见附图。插筋外露0.4m25mm螺纹钢筋，采用人工注水泥砂浆进行锚固。扫地杆：沿排架纵向持续搭设，纵向扫地杆采用直角扣件固定在距底座1030cm处立杆上。钢管：内外表面锈蚀深度之和不不不大于0.5mm，表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯；立柱钢管弯曲34m长时，不不不大于12mm，46.5m时不不不大于20mm；各种杆件在其端部1.5m长度内弯曲偏差不不不大于5mm，钢管端面切斜偏差需在1.7mm范畴之内,钢管表面需刷防锈漆防锈。扣件：铸铁不得有裂纹、气孔、不适当有疏松、砂眼或其她影响使用性能锻造缺陷，并应将外观质量粘砂，浇冒口残存，披缝，毛刺，氧化皮等清理干净。扣件与钢管结合面必要严格整形，应保证与钢管扣紧时接触良好。当扣件夹紧钢管时，开口处最小距离应不不大于5mm。扣件活动部位应能灵活转动,旋转扣件两旋转面间隙不大于1mm；扣件表面应进行防锈解决。扣件螺栓不得滑丝。木脚手板：宽400mm，厚度50mm，不得有开裂和腐朽。5.2、搭设作业程序：坡面清理脚手架基本放样（铺放木垫板或垫石）脚手架搭设设立连墙杆设立剪刀撑、抛撑、卸荷支撑铺装作业层跳板马道搭设 设立脚手架安全防护设施（安全护栏、安全网）整体验收。5.3、坡面清理由于坡面岩石状况较为破碎，在进行承重排架搭设之前，一方面视坡面岩石状况进行排险，将破碎岩石予以清除，以防止浮现岩石塌方脱落危及施工安全现象。5.4、搭设 放置纵向扫地杆后，自端部起依次向两边竖立（第1根）立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线保证立杆垂直）。 每边竖起3-4根立杆后，随后装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，接近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合规定一。 按40N*m力距拧紧扣件螺栓，形成构架起始段。 按上述规定依次向前延伸搭设，直至第一步架立圈完毕。交圈后，再全面检查一遍构架质量和地基状况，严格保证设计规定和构架质量。 设立连墙杆，并随搭设进程及时装设连墙件和剪刀撑。 搭设人行爬梯，爬梯采用“之字形”搭设。 装设作业层间横杆、铺设脚手板和装设作业层栏杆、档脚板。并采用塑料网对脚手架进行封闭围护办法。6、质量规定6.1、排架搭设与使用1) 严格按照设计尺寸搭设，立杆和水平杆接头尽量错开在不同高程中设立。2) 排架搭设前由施工技术员按搭设方案规定，拟定书面操作规定，向班组进行安全技术交底，班组必要严格按操作规定和安全技术交底施工。搭设过程中由施工技术员与安全员共同实行现场监控，每次作业层锚索造孔开孔之前必要通过检查验收，方可开始作业施加施工荷载。架子未经检查、验收、除架子工外，禁止其她人员攀登。3) 验收合格架子任何人不得擅自拆改，不得任意解掉架子与柱连接拉杆和扣件，需局部拆改时，要经架子计算负责人批准，由架子工操作。4) 架子上不准堆放成批材料，不得超载，不得将模板，混凝土材料等集中堆放在脚手架上，禁止任意悬挂起重设备，零星材料可恰当堆放。雨后要检查架子下沉状况，发现地基沉降或立杆悬空要立即用木板将立杆楔紧。5) 作业所用材料要堆放平稳,高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要所有清点回收，防止遗留在作业现场掉落伤人。6) 排架材料使用，构造形式，尺寸规定，组架形式及与构造物连接点均必要符合施工图规定，钢管尺寸，表面质量和外形应分别符合建筑施工扣件式钢管排架安全技术规范(JGJ130-；J84-)规定。6.2、排架拆除1) 拆除前，班组要学习安全技术操作规程,班组必要对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子注意事项必要讲清晰。2) 架子拆除程序由上而下剪刀撑，拉杆不准一次性所有拆除，规定杆拆到哪一层，剪刀撑，拉杆拆到哪一层。3) 拆杆和放杆时必要由23 人协同操作,拆大横杆时,应由站在中间人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手,禁止往下乱扔脚手料具。4) 拆架人员必要系安全带，拆除过程中，应指派一种责任心强,技术水平高工人担任指挥，负责拆除工作所有安全作业。5) 拆架时有管线阻碍不得任意割移，同步要注意扣件崩扣，避免踩在滑动杆件上操作，拆架时螺丝扣必要从钢管上拆除，不准螺丝扣在被拆下钢管上。6) 拆架人员应配备工具套，手上拿钢管时，不准同步拿板手，工具用后必要放在工具套内。7) 拆架休息时不准坐在架子上或不安全地方，禁止在拆架时嘻戏打闹。拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。拆除半途不得换人，如更换人员必要重新进行安全技术交底。8) 拆下来脚手杆要随拆，随清，随运，分类，分堆，分规格码放整洁，要有防水办法，以防雨后生锈，扣件要分型号装箱保管。9) 拆下来钢管要定期重新外刷一道防锈漆，刷一道调合漆。弯管要调直，扣件要上油润滑。10) 禁止在夜间进行架子搭拆工作，未尽事宜工长在安全技术交底中做详细交底，施工中存在问题地方应及时与技术部门联系,以便及时纠正。7、安全保证办法1) 操作时必要有工长带领，指引，由低到高，逐渐增长，不得任意单独上架子操作，要经常进行安全技术教诲。2) 明确使用个人防护用品和采用安全防护办法。进入施工现场必要戴好安全帽，在无可靠防护2m 以上处作业必要系好安全带，使用工具要放在工具套内。3) 操作工必要通过培训教诲，考试，体检合格，持证上岗，任何人不得安排未经培训无证人员上岗作业。4) 接受任务后，必要依照任务特点和交底规定进行认真讨论，拟定支搭办法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用品做一次检查，消除隐患后方可开始操作。5) 在高处(距地高度2m 以上)作业时，必要佩带安全带.所用杆子应栓2m 长杆子绳。安全带必要与已绑好立，横杆挂牢，不得挂在铅丝扣或其她不牢固地方，不得走过档(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子。在架子上操作应精力集中,禁止打闹和玩笑，休息时应下架子。6) 绑横杆时，必要2-3 人配合操作，由中间一人结杆，放平，按顺序绑扎。递杆、拉杆时，上下左右操作人员应密切配合。7) 作业层上施工荷载应符合设计规定，不得超载，禁止悬挂起重设备。8) 脚手架有效期间，禁止拆除下列杆件：主节点纵横向水平杆，纵横向扫地杆。8、钢管脚手架搭设注意事项立杆：在竖立杆时要注意杆件长短搭配使用。立杆接头除梗肋处可采用搭接头外，必要采用对接扣件实行对接。搭接时搭接长度不应不大于1m，用不少于3个旋转扣件来扣牢，扣件外边沿到杆端距离不应不大于100mm。相邻两立杆接头应互相错开，不应在同一步高内，相邻接头高度差应不不大于1500mm。 大横杆：大横杆长度不适当不大于三跨，普通不不大于6m。大横杆对立杆起约束作用。故立杆和大横杆必要用直角扣件扣紧，不得漏掉。上下相邻大横杆应错开布置在立杆里侧和外侧，以减少立杆偏心受荷状况。同一水平内内外两根大横杆接头和上下相邻两根大横杆接头均应互相错开，不得出当前同一跨间内，相邻接水平距离应不不大于1500mm。小横杆：小横杆紧贴立杆布置，用直角扣件扣紧。由于排架搭设是依托扣件螺栓紧固完毕，因而每节点扣件螺栓施工中都必要用力矩板手进行检查。斜杆：纵向支撑斜杆与地面夹角宜在4560范畴内。斜杆搭设是将一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出某些上，这样可以避免两根斜杆相交时把钢管别弯。斜杆用扣件与脚手架扣紧连接头两端距脚手架节点不不不大于200mm，除两端扣紧外，中间尚需增长24个扣结点。斜杆最下面一种连接点距地面不适当不不大于500mm，以保证支架稳定性。斜杆接长宜采用对接扣件对接连接。当采用搭接时，搭接长度不不大于400mm，并用两只旋转扣件扣牢。立杆纵横距和步距按支撑设计方案进行施工，立杆间设剪刀撑，剪刀撑应联系34根立杆，斜杆与地面夹角为4560度，剪刀撑应沿步高持续布置，在相邻两排剪刀撑之间，设大斜撑，剪刀撑斜杆除两端用旋转扣件与脚手架立杆或大横杆扣紧外，在其中间应增长24个扣结点。扣件式外脚手架搭设顺序是：做好搭设准备工作按支撑施工图放线按立杆间距排放底座放置扫地杆逐根拉立杆并随后与扫地杆扣牢安装第一步大横杆（与各立杆扣牢）安装第一步小横杆第二步大横杆第二步小横杆第三、四步大横杆和小横杆接立杆加设剪刀撑。立杆与横杆必要用直角扣扣紧，不得隔步设立与漏掉。相邻立杆接头位置应错开布置，在不同步距内，与相近横杆距离不适当不不大于纵距1/3，上下横杆接长位置应错开布置，在不同立杆步距中，与相近立杆距离不不不大于纵距1/3。相邻步距横杆应错开布置在立杆里侧和外侧，以减少立杆偏心受载状况。 剪刀撑沿架高持续布置，横向也持续布置，纵向每隔5根与立杆设一道，每片架子不少于三道，剪刀撑斜杆除两端用旋转扣件与脚手架立杆或横杆扣紧外，在其中应增长24个扣结点。9、附件：排架设计计算书排架搭设布置图
