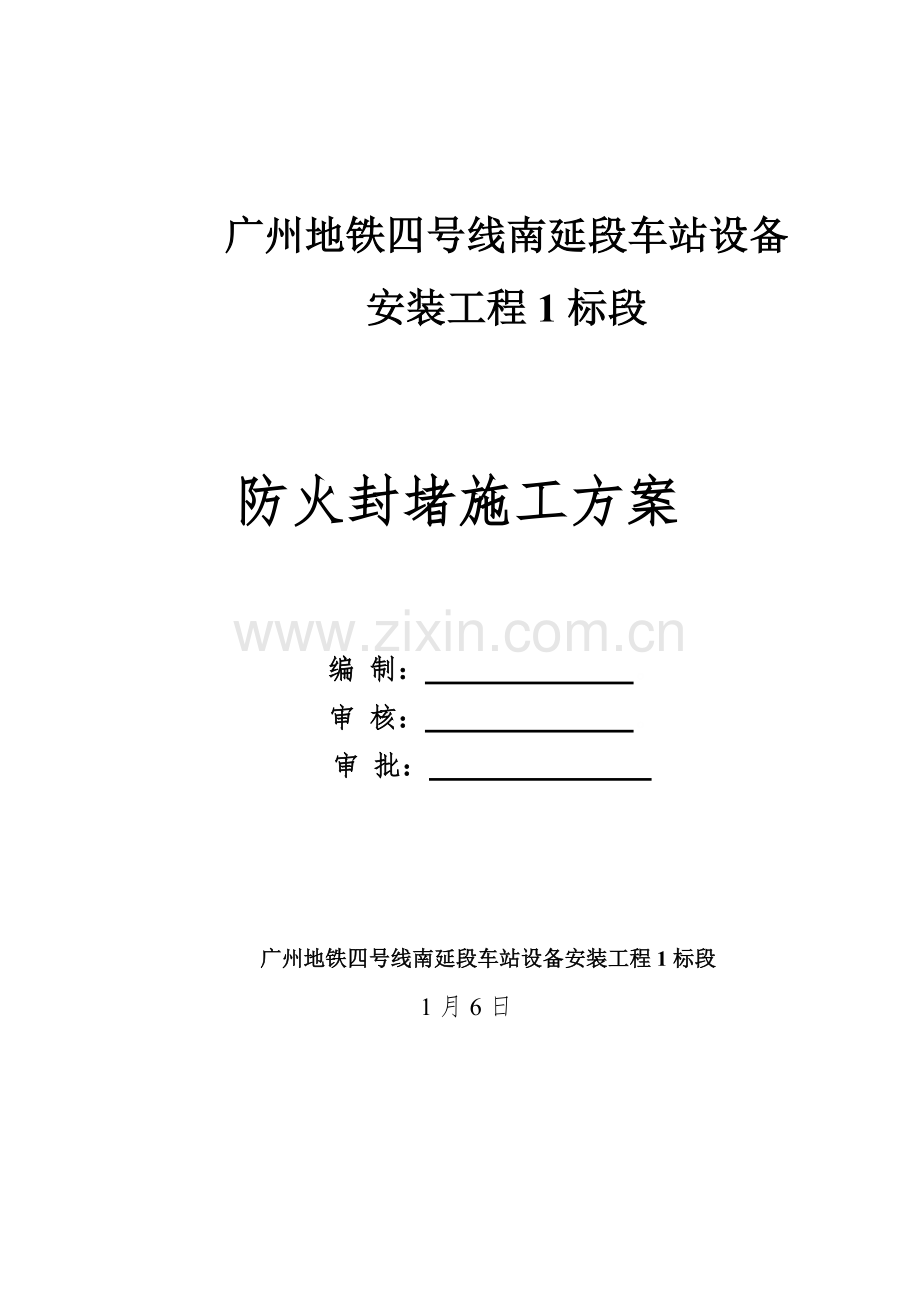

广州地铁四号线南延段车站设备安装工程1标段防火封堵施工方案编 制： 。审 核： 。 审 批： 广州地铁四号线南延段车站设备安装工程1标段1月6日目 录一、工程概况及特点11. 广隆站概况1二、防火封堵施工施工组织设计22.1编制根据22.2防火封堵材料简介22.2.1阻火包22.2.2柔性有机堵料22.2.3机防火隔板32.2.4防火棉（散棉）32.2.4防火密封胶32.3防火材料技术指标（检查根据GB23864-）32.3.1阻火包32.3.2柔性有机堵料42.3.3机防火隔板42.3.4防火胶42.4施工工艺42.4.1风管穿越墙体、楼板封堵42.4.2水管穿越墙体、楼板封堵52.4.3电缆桥架穿墙孔防火封堵62.4.4电缆桥架穿楼板层防火封堵72.4.5电气盘、柜底部防火封堵72.4.6电缆线穿墙孔洞防火封堵节点8三、资源准备筹划83.1技术准备83.2材料、设备、人员准备83.2.1材料准备83.2.2设备准备93.2.3人员准备9四、质量保障办法9五、安全施工办法10六、成品保护办法10七、文明施工11一、工程概况及特点1、本站为四号线南延第2个车站，车站位于位于规划60米宽环市大道与规划30米辽阔兴路（海滨路）交叉路口东侧，沿环市大道布置，站前设出入场线接南沙停车场。车站总长度535.0m，原则段宽19.8m，车站客流状况：车站设计客流量以远期2041年客流量控制,其设计客流量为12114人/小时;车站有站厅站台共两层，为明挖地下两层岛式车站；两端为设备区，中间为公共区。站厅层公共区面积1344 ，站台层公共区面积750。本站共有4个出入口,集中在站厅中部布置。2、防火封堵应用区域防火封堵应用于车站内管道穿越孔洞封堵，应用到防火封堵材料涉及阻火包、柔性有机堵料、防火胶以及阻火圈等。应用区域涉及：在车站站台层、站厅层，凡穿越防火分区墙体、防烟分区墙体以及防火墙时各种风管、水管，各种桥架、线槽、管道等周边缝隙要防火封堵，桥架线槽内外封堵。在车站站台层、站厅层、凡穿越站台构造板，站厅层构造楼板孔洞时，各种风管、各种桥架、线槽、管道等周边缝隙要防火封堵，桥架线槽内外封堵。其他需要设防火封堵部位。二、防火封堵施工施工组织设计2.1编制根据（1）建筑工程质量验收统一原则（GB50300-）； （2）通风与空调工程施工质量验收规范（GB50243-）；（3）建筑设计防火规范GB 50016-； （4）电缆防火办法设计和施工验收原则（DLGJ154）；（5）建筑防火封堵应用技术规程CECS 154-（7）高层民用建筑设计防火规范（GB5004595）；（9）给水排水管道工程施工及验收规范（GB5026897）；（10）工程设计图纸；2.2防火封堵材料简介2.2.1阻火包阻火包形状如小枕头，外层由通过解决玻璃纤维布制成，内部填充无机不燃材料和特种添加剂构成混合物。该产品无毒、无味、无腐蚀，耐水、耐油、耐湿热性、耐冻融循环性、膨胀特性好，施工简便，可随意拆装和重复使用，阻火包遇火膨胀，形成严密封堵层，达到阻火、隔热，有效地将火灾控制在局部范畴之内，当封堵厚度达到200mm时，耐火极限可达到180min以上。合用于电力、电信、邮政、化工、工矿、公司、建筑及地下工程封堵各种贯穿物，如电缆、油管、风管、气管、金属管道等贯穿物穿过隔墙或隔层时所形成空洞封堵，可制止火焰蔓延，特别合用于经常更换电缆重要部位。2.2.2柔性有机堵料柔性有机堵料是一种柔性阻燃材料，具备耐火极限高、发烟量低、良好可塑性、耐火、耐水、耐油、耐腐蚀、耐湿热、耐冻融循环、无毒等特性，施工维护、增减电缆容易以便，能防小动物，可重复使用，遇火后碳化，形成结实阻火隔热层，从而达到阻火、防火、防止火势蔓延目。当封堵厚度达到150mm时，耐火极限可达到180min以上。柔性有机堵料合用于工矿公司、高层建筑、造船、冶金、发电、邮电中电线、电缆等贯穿物穿越墙时孔洞封堵。以防止发生火灾时火焰由孔洞向邻室蔓延。2.2.3防火板型无机防火板由通过特殊解决玻璃纤维布、无机否则材料和特种添加剂，通过层压加工而制成高密度防火板材，具备在高温条件下不燃、不爆、不变形、耐油、耐水、耐腐蚀、机械强度高、使用以便等特点。无机防火隔板重要合用于电缆束、电缆桥架穿越风管穿越；可燃性管道和不可燃性管道穿越大型开孔封堵，各类电压级别电缆在支架或桥架上敷设时防火保护和耐火分隔，大量应用在国内各类发电厂、化工公司、钢铁冶炼公司、矿山等电缆密集场合电缆工程防火阻燃，也是大型商场、酒店、宾馆、文体会馆、封闭式服装市场、轻工市场、影剧院等公共场合室内装饰防火阻燃工程最佳阻燃材料。2.2.4防火棉（散棉）防火棉及其制品具备质轻、耐久、不燃、防火、不腐、不霉、不受虫蛀等特点，是优良防火隔热、吸声材料。防火棉纤维直径应不不不大于12微米；渣球含量不超过10%。原棉容重为50100公斤/m，制品容重则因品种而异，防火棉与制品在常温下热导率普通为0.0410.07瓦/（米开），防火棉可填塞建筑物孔洞内、外墙复合板以及屋顶、楼板构造防火、隔声材料。2.2.5防火密封胶GB23864-防火封堵材料中定义为具备防火密封功能液态防火材料。膨胀型防火密封胶:在火灾中具备遇热发生体积膨胀特性。弹性防火密封胶:具备一定伸缩能力(位移能力)防火密封胶。2.3防火材料技术指标（检查根据GB23864-）2.3.1阻火包外观松散密度耐水性耐油性抗压强度抗跌落度耐火性能包体完整、无破损1.2103kg/m3d内装材料无明显变化包体完整无破损。3d内装材料无明显变化包体完整无破损。R0.15Mpa5m高处自由落在混凝土水平面上，包体无破损一级防火封堵材料耐火极限180min2.3.2柔性有机堵料外观密度耐水性耐油性腐蚀性耐火性能塑性固体， 具备一定柔韧性2.010kg/m3d， 无溶胀3d， 无溶胀7d一级防火封堵材料 ， 耐火极限 180min2.3.3无机防火板型无机防火板产品或采用切割锯经行分切，依照施工现场需要制成用形状，装配时采用钢支架或膨胀螺栓（钉）固定，钢架要用钢构造防火涂料涂刷。板缝隙处用柔性有机堵料填平。2.3.2防火胶外观密度容许变形耐油性防火时效燃烧性能胶体10002500Kg/m203d， 无溶胀180min不燃材料2.4施工工艺2.4.1风管穿越墙体、楼板封堵风管穿越墙体示意图风管穿越墙体，应先做好孔洞预留，套管使用冷轧钢板制作，预留套管大小应按照W+100mm和H+100mm（W、H分别为风管宽和高）留置。套管周长同洞口周长相等，宽度与墙体厚度相等，套管安装做到牢固、精确、美观。清洁孔口周边及贯穿物，使之干燥、无灰尘与杂物，依照需要在套管与孔壁间塞入防火材料。再用有机堵料进行填充表面涂抹防火密封胶，之后抹平表面加角钢固定圈。保温风管穿越防火墙时，要注意防火封堵不得破坏保温风管保温层持续性，避免导致结露现象。1.安1.2.4.2水管穿越墙体、楼板封堵2.4.2.1金属管道穿越防火墙及楼板施工工艺由于管道安装时所有设有套管，套管与墙体楼板之间采用水泥砂浆或混凝土进行密封，套管与水管之间采用矿棉、柔性有机堵料进行密封。（1）安装之前，清洁孔周边及贯穿物，使之干燥、无灰尘。（2）在管道与套管之间塞入矿棉，矿棉居中设立，其长度为170mm。（3）在背衬材料上涂敷柔性有机堵料，并在材料硬化前抹平表面。其样式如下图所示：2.4.2.2非金属管道穿越防火墙及楼板施工工艺由于管道安装时所有设有套管，套管与墙体楼板之间采用水泥砂浆或混凝土进行密封，套管与水管之间采用矿棉、柔性有机堵料及防火圈进行密封。（1）安装之前，将孔洞及管道清理干净，无浮尘、干燥。（2）在管道与套管之间塞入矿棉，矿棉居中设立，其长度依照现场实际状况而定，保证防火密封胶深度每边为15mm。（3）在背衬材料上涂敷柔性有机堵料，并在材料硬化前抹平表面。（4）用阻火圈箍住塑料管、用力压住接口扣紧，穿越防火墙时每边各安装一种防火圈，穿越楼板时，底部安装一种阻火圈。（5）安装固定钩在阻火圈安装点上，保证均匀分部，并用M8锚栓固定。（6）在阻火圈和管道之间缝隙用柔性有机堵料进行密封，密封深度为50mm。其样式如下图所示：2.4.3电缆桥架穿墙孔防火封堵1-阻火包；2-有机堵料；3-防火涂料1-防火板；2-有机堵料；3-防火涂料依照孔洞尺寸和桥架形状裁切出两块=5mm防火板，四周至少300mm，穿墙孔洞要用阻火包填充，阻火包应按顺序依次摆放整洁，摆放厚度为240mm；桥架内部用阻火包依次摆放和防火泥相结合填充；用带垫圈水泥钉或螺丝钉固定防火板，固定四个角和防火板四周边沿；防火板与桥架间隙、电缆周边需填入柔性有机堵料之后抹平表面；在墙两侧150mm延长电缆上涂刷防火涂料刷三遍，厚度=0.81.2mm，使用量：2.5kg/m。2.4.4电缆桥架穿楼板层防火封堵1-阻火包；2-防火板；3-防火涂料；4-防火堵料；5-交架测量孔洞尺寸，按尺寸和桥架形状裁切出两块=5mm防火板，四周至少要多余300mm；依照楼板孔洞尺寸安装角钢支架（所需防火板宽度不不不大于80cm不用支架）；在楼板下侧固定防火板，穿过电缆桥架，在防火板与桥架、防火板与电缆线间缝隙处填入防火泥；孔洞内部阻火包、防火泥相结合进行填充至楼板地面平齐，阻火包应按照顺序依次摆放整洁；阻火包与电缆线之间缝隙用柔性有机堵料进行填充；在楼板上侧安装防火板。在上侧防火板、桥架、电缆线之间缝隙填入柔性有机堵料之后抹平表面；在楼板层两侧150mm延长电缆上涂刷防火涂料刷三遍，厚度=0.81.2mm，使用量：2.5kg/m。2.4.5电气盘、柜底部防火封堵1-防火板；2-有机堵料；3-阻火包；4-防火涂料依照孔洞尺寸和电缆位置切割=5mm防火板，四周至少要多余300mm；在楼板下侧固定防火板，穿过电缆桥架，在防火板与桥架、防火板与电缆线间缝隙处填入防火泥；孔洞内部阻火包、防火泥相结合进行填充至楼板地面平齐，阻火包应按照顺序依次摆放整洁；阻火包与电缆线之间缝隙用柔性有机堵料进行填充；在楼板上侧安装防火板。在上侧防火板、桥架、电缆线之间缝隙填入柔性有机堵料之后抹平表面；2.4.5电缆线穿墙孔洞防火封堵节点1-有机防火堵料；2-防火涂料将孔壁与保护管之间缝隙用柔性有机防火堵料密封；在保护管两端电缆与保护管内填塞50厚柔性有机堵料；电缆及保护管表面涂刷防火涂料。三、资源准备筹划3.1技术准备施工前一方面拟定封堵施工材料材质规定，依照现场条件由施工方牵头起草，经设计单位确认，经监理方承认，最后拟定封堵施工材料规定、固定方式以及质量规定，保证有关规范规定及使用规定。3.2材料、设备、人员准备3.2.1材料准备序号材料名称材料规格备注1钢板2防火胶3阻火包4防火岩棉散棉（密度不不大于100kg/m3）5防火泥6柔性有机堵料7无机防火隔板8水泥砂浆9膨胀螺栓M8，M10，M1210阻火圈3.2.2设备准备序号设备名称设备规格备注1切割机J1G-2002角磨机S1M-1003电锤4手锤5台钻J1C-166扳手7划线仪RS650-508电焊机BX-3003.2.3人员准备序号工种数量备注1下料工42焊工23装配工4注：对所进场材料、部件、配件、设备采购时其性能和参数要符合规范和设计规定。进场材料必要有质检报告、产品合格证。对进场材料严格把关验收，核对其规格、型号、数量、要与合格证文献相符。四、质量保障办法1、施工迈进行详细施工技术交底，对施工班组所有工人进行施工阐明并签字确认，保证每个人都能清晰理解施工做法；2、对施工材料进行严格把关，不合格材料禁止进场，施工过程中材料表面有污染清理干净后再进行施工使用；3、巡检及交接检制度制定及执行，施工过程中频繁巡逻工人施工状况，对施工中存在施工不合格操作进行及时纠正，在检查批报验及吊顶封闭迈进行详细检查，对不合格部位进行整治。4、防火封堵完毕后制作永久性标示，应符合建筑防火封堵应用技术规程有关规定。五、安全施工办法1、施工前严格按照“三级安全教诲”制度，对施工人员进行有关安全宣教，切实提高每个职工安全意识和自我保护能力；2、进入施工现场需对的佩戴安全帽；3、在高跨进行施工工作人员必要佩带安全带。4、进入施工现场必要戴好安全帽，禁止穿拖鞋或光脚，高空作业挂好安全带，使用手持和移动电动工具要穿绝缘鞋，戴绝缘手套。5、施工人员必要熟知安全技术操作规程，熟悉施工规定和作业环境，认真执行安全交底，禁止酒后操作，对没有安全交底生产任务，有权回绝接受，有权抵制违章指令。六、成品保护办法1、施工阶段加强对施工队伍特别是施工班组长成品保护教诲，增强其自身 成品保护意识；2、施工阶段组织有关人员对现场施工状况进行监督和初检，一经发既有成品破坏状况，对其负责人及破坏者进行有关解决，并对被破坏成品进行修补，使其满足施工验收规定；3施工完毕后，分片区给后续施工工种及人员办理交接，保证成品完毕后有人保护、负责。4、搬运物品，不能将门、墙角、地面、柱磕碰坏，搬运设备时，地面要铺设木板，安装过程中时刻注意保护成品，防止污染损坏。5、进行焊接作业时，在接近墙面、地面上设金属防护板，防止烧损墙面、地面。6、使用高凳时，不得碰撞墙、角、门、窗，更不得靠墙面立高凳，高凳脚应用布扎好。七、文明施工1、严格遵守国家、部、郑州市颁布关于文明施工规定，指定文明施工负责人，并制定一整套文明施工规章制度。对特殊工程项目采用特别安全防护办法，并报业主和监理工程师批准后再实行。详细办法如下：2、坚持两个文明一起抓，广泛开展文明共建活动。开展文明施工竞赛活动，倡导文明用语，做文明职工。3、所有管理、施工人员必要持证上岗，在上班时间或进入施工工地，必要佩带能证明其身份施工证或上岗证，禁止无证操作。施工人员必要佩戴安全帽，着装统一。在施工中履行项目化管理，科学组织施工，做好施工现场各项管理工作。在满足工程质量原则同步，保证工程内实外美。4、保证施工现场道路畅通，排水系统良好，保持场容场貌整洁，随时清理建筑垃圾。在车辆、行人通行地方施工时设立施工标志，如施工须终断或限制路面交通时，要事先报业主和交通管理部门，拟定交通疏导方案，待批准后实行。5、严格执行安全技术办法，定期检查和维护施工现场各种安全设施和劳动保护器具，及时消除隐患，保证其安全有效。6、做好施工现场安全保卫工作，在现场周边设立防护设施，非施工人员不得擅自进入施工现场，并采用必要防盗办法。7、严格依照中华人民共和国消防条例规定，在施工现场建立和执行消防管理制度，设立符合规定消防设施。8、健全现场安全质量领导机构，严格安全管理制度，严格按设计规定和施工规范施工。克服质量通病，无质量事故发生。9、在业主统一领导下，与同期施工单位和前期施工单位建立密切协作关系，互相配合、互相支持，为创施工文明和优质工程做出最大努力。
