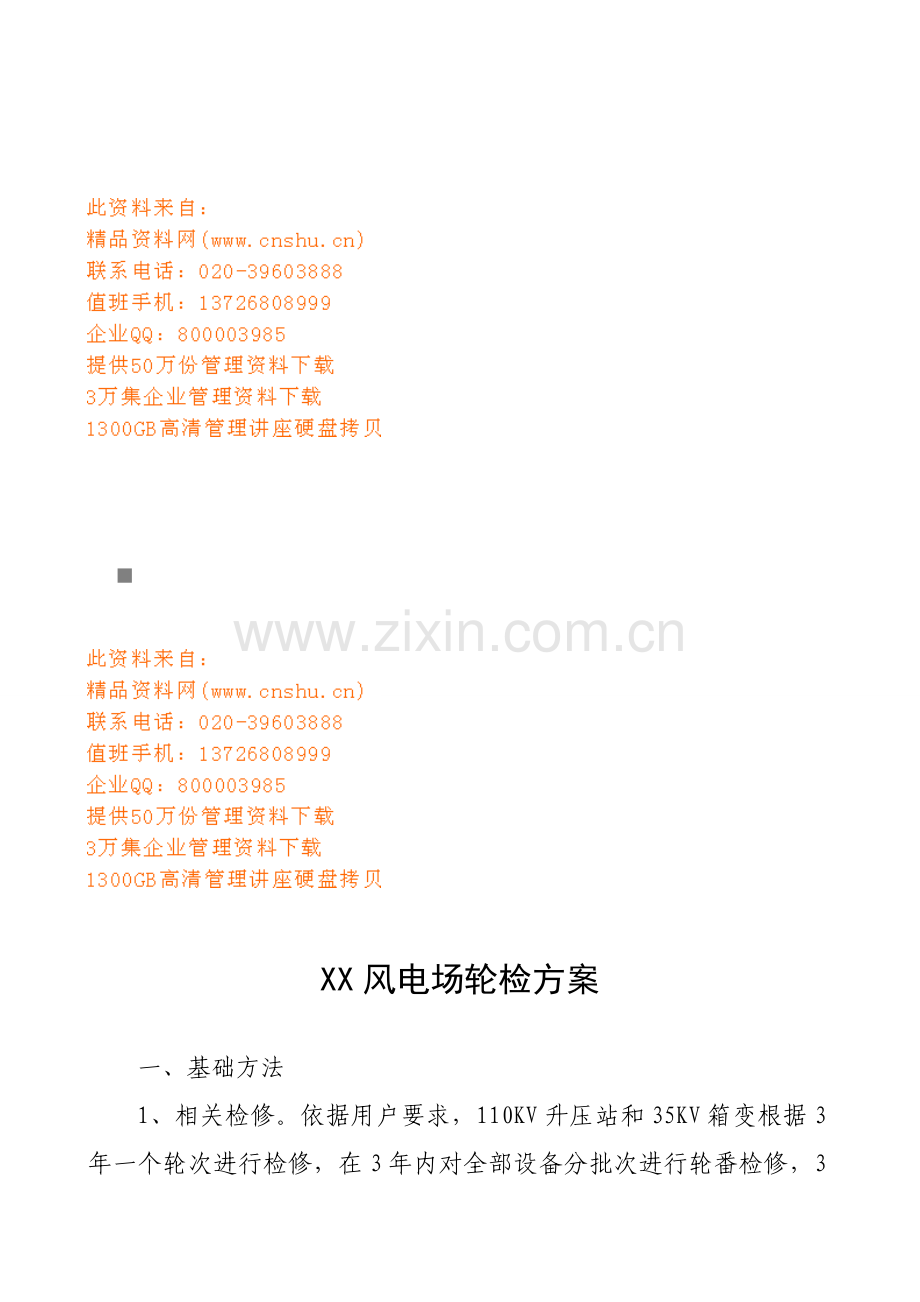

XX风电场轮检方案

一、基础方法
1、相关检修。依据用户要求，110KV升压站和35KV箱变根据3年一个轮次进行检修，在3年内对全部设备分批次进行轮番检修，3年完成全部设备检修。检修设备由业主确定。对同类设备发觉异常或共性问题，可缩短其它同类设备检修周期。
2、每十二个月对升压站主变压器本体绝缘油进行一次色谱分析。如有特殊需要可追加检测频次。
3、每十二个月对升压站进行两次特殊巡视。关键巡视内容：一次设备红外成像检测，一、二次电气设备外观、运行状态检验、分析判定等。对发觉缺点提出处理方案。
4、避雷器可采取带电检测替换停电检测。有异常后或必需时进行停电检测。
二、检修依据
检修项目根据企业管理标准进行。所依据标准、规程、规范关键有：
DL/T573-1995 电力变压器检修导则
DL/T574-1995 有载分接开关运行维护导则
DL/T596-1996 电力设备预防性试验规程
DL/T724- 电力系统蓄电池直流电源装置运行和维护
DL/T727- 互感器运行检修导则
DL5009.1- 电力建设安全工作规程
SD110-1983 电测量指示仪表检验规程
国家电网企业输变电设备检修规范。
三、检修项目

110KV变压器检修项目
序号
项目
检修内容
备注
1
本体等检修
1、各引线、线夹等部位各部螺栓紧固程度检验并处理

2
2、外绝缘检验，瓷套清扫

3
3、油箱本体清扫，各部位渗漏油检验处理

4
4、本体油位检验

5
5、储油柜、压力释放阀等检验

6
6、冷却系统检验

7
7、测温系统检验

8
8、气体继电器检验，功效检验

9
9、有载调压系统检验（关键检验查对电压和档位是否一致、检验电气元件完整性、检验操作是否正常）

10
10、各阀门工作位置检验

11
11、高压套管顶部结构、密封性、小套等检验

12
电气试验等
1、绕组连同套管绝缘电阻测试

13

2、绕组连同套管介损测试

14

3、高压套管绝缘电阻测试

15

4、高压套管电容量、介损测试

16

5、各绕组直流电阻检测

18

6、铁心接地电流测试

19

8、绕组变形测试

20
绝缘油试验
1、绝缘油色谱分析

21

2、绝缘油含水量检测

22

3、绝缘油击穿电压试验

24

4、绝缘油PH值检测

25

5、绝缘油酸值检测

110KV电流互感器检修项目
序号
项目
检修内容
备注
1
本体等检修
1、各引线、线夹等部位各部螺栓紧固程度检验并处理

2
2、外绝缘检验，瓷套清扫

3
3、一二次引线检验

5
4、SF6密度继电器检验

6
5、充油式CT油箱及膨胀器检验

7
6、油位或气压检验

8
电气试验等
1、绝缘电阻测试

9
2、充油式CT介损测试

12
绝缘油试验
1、绝缘油色谱分析

13
2、绝缘油含水量检测

14
3、SF6其它微水检测

110KV电压互感器检修项目
序号
项目
检修内容
备注
1
本体等检修
1、各引线、线夹等部位各部螺栓紧固程度检验并处理

2
2、外绝缘检验，瓷套清扫

3
3、一二次引线检验

4
4、油位检验

5
电气试验等
1、绝缘电阻测试

6
2、电容单元电容量及介损测试

7
3、电磁单元一二次绕组直流电阻检测

110KV及35KV避雷器检修项目
序号
项目
检修内容
备注
1
本体等检修
1、各引线、线夹等部位各部螺栓紧固程度检验并处理

2
2、底座及计数器检验

3
3、外绝缘检验，瓷套清扫

4
电气试验等
1、绝缘电阻测试

5
2、1mA直流参考电压测试
如开展带电测试可不进行
6
3、直流参考电流测试
35KV箱式变压器检修项目
序号
项目
检修内容
备注
1
本体等检修
1、各引线、线夹等部位各部螺栓紧固程度检验并处理
含低压侧出线连接检验
2
2、外绝缘检验，瓷套清扫

3
3、油箱本体清扫，各部位渗漏油检验处理

4
4、本体油位检验

5
5、储油柜、压力释放阀等检验

6
6、气体继电器检验，功效检验

7
7、各阀门工作位置检验

8
电气试验等
1、绕组连同套管绝缘电阻测试

9
2、各绕组直流电阻检测

12
绝缘油试验
1、绝缘油含水量检测

13
2、绝缘油击穿电压试验

14
3、绝缘油闪电测试

15
4、绝缘油PH值检测

16
5、绝缘油酸值检测

35KV电缆检修项目
序号
项目
检修内容
备注
1
本体检修
1、各接线板、接线头等部位各部螺栓紧固程度检验并处理

2
2、对打开接线部位重新清理、涂抹导电膏

3
3、外观检验

4
电气试验等
1、绝缘电阻测试

5
2、电缆保护器绝缘检验

35KV断路器检修项目
序号
项目
检修内容
备注
1
本体检修
1、断路器各接线板、接线座等部位各部螺栓紧固程度检验并处理

2
2、断路器外绝缘检验，瓷套清扫

3
3、触指座检验

4
4、各连杆、传动机构检验

5
机构检验
1、检验传动连杆及其它外露零件

6
2、进出车性能及机械闭锁功效检验

7
3、检验清理电磁铁扣板、掣子

8
4、各机械配合尺寸核查

9
5、检验辅助开关

10
6、检验分合闸弹簧

11
7、检验分合闸缓冲器

12
8、检验分合闸指示器

13
9、检验二次接线

14
10、储能单元检验

15
电气试验等
1、绝缘电阻测试

16
2、主回路接触电阻测试

17
3、分合闸线圈直阻、绝缘检验

18
4、分合闸时间测试

19
5、分合闸同期检验

20
6、合闸弹跳时间检验

21
7、低电压动作性能检验

35KV丝具等检修项目
序号
项目
检修内容
备注
1
本体检修
1、各接线板、接线头等部位各部螺栓紧固程度检验并处理

2
2、对打开接线部位重新清理、涂抹导电膏

3
3、外观及外绝缘检验

母线等检修项目
序号
项目
检修内容
备注
1
母线、导线
1、软母线外观检验、导线断股、松股绑扎

2
绝缘子
1、支持绝缘子检验、清洁、螺栓紧固

3
2、悬式绝缘子检验、金具检验

直流系统检修项目
序号
项目
检修内容
备注
1
蓄电池
1、蓄电池及充电设备外观检验

2
2、蓄电池连接片检验及本体清扫

4
充电系统
1、直流回路检验

5
2、充电模块检验

6
3、绝缘检验装置检验

7
4、直流降压装置检验

8
5、直流监控装置检验

二次设备检修项目
序号
项目
检修内容
备注
1
二次设备检修
1、控制屏、保护屏、端子箱清扫、封堵

2
2、对二次回路配件进行检验、测试

3
调试
1、回路检验

4
2、二次回路绝缘检验

5
3、外观检验清扫

6
4、上电检验

7
5、模数变换系统检验

8
6、非电量保护检验

9
7、逆变电源检验

10
8、开关量输入回路检验

11
9、输出触点及输出信号检验

12
10、整定值整定及检验

13
11、保护通道检验

14
12、整组试验

15
13、遥测遥信遥控等检验

16
14、和主站端配合调试

17
15、压板检验

110KV断路器检修项目
序号
项目
检修内容
备注
1
本体检修
1、断路器各接线板、接线座等部位各部螺栓紧固程度检验并处理

2
2、断路器外绝缘检验，瓷套清扫

3
3、各连杆、传动机构检验

4
机构检验
1、检验传动连杆及其它外露零件

5
3、检验清理电磁铁扣板、掣子

6
4、各机械配合尺寸核查

7
5、检验辅助开关

8
6、检验分合闸弹簧

9
7、检验分合闸缓冲器

10
8、检验分合闸指示器

11
9、检验二次接线

12
10、储能单元检验

13
电气试验等
1、绝缘电阻测试

14
2、主回路接触电阻测试

15
3、分合闸线圈直阻、绝缘检验

16
4、分合闸时间测试

17
5、分合闸同期检验

18
7、低电压动作性能检验

35KV线路检修项目
序号
项目
检修内容
备注
1
砼杆、铁塔及拉线部分
1.检验杆塔基础及拉线基础有没有凸坎、浅埋迹象

2.检验补装杆塔缺失销钉、螺栓和其它部件

3.检验校正杆塔变形、受力不均匀构件

4.检验铁塔和杆塔铁附件是否锈蚀

5.检验混凝土杆是否裂纹、掉快及漏筋

6.检验杆塔是否倾斜

7.检验调整拉线及补装拉线螺帽

8.检验拉线是否断股及严重锈蚀

9.检验有没有影响安全攀登杆塔问题

10.检验、调整杆塔吊杆、拉杆及叉梁等受力部件

2
架空地线部分
1.检验架空地线有没有锈蚀、地线和线夹结合部位是否牢靠、有没有缺件

2.检验架空地线有没有断股、松股

3.检验地线线夹螺栓连接是否紧固、开口销是否到位

4.检验地线支架连接部分是否紧固

5.检验防振锤是否移位、脱落

6.检验防振锤螺栓连接是否紧固

7.检验地线有没有异物缠绕

8.检验接续管有没有弯曲变形；

3
架空导线部分
1.检验导线有没有断股、松股；

2.检验导线对杆塔空气间隙是否满足要求；

3.检验导线和线夹结合部位是否可靠、有没有烧伤变色；

4.检验导线线夹连接是否紧固、开口销是否到位、有没有缺件；

5.检验防振锤是否移位、脱落；

6.检验防振锤螺栓连接是否紧固；

7.检验接续管有没有发烧变色、烧伤穿孔、弯曲变形等；

8.检验三相导线驰度是否一致；

9.检验导线限距是否符合符合规程要求；

10.检验导线是否有异物缠绕；

4
绝缘部分
1.检验绝缘子和横担连接部分是否可靠紧固；

2.检验绝缘子弹簧销是否到位；

3.检验绝缘子和导线线夹连接部分是否可靠紧固、有没有放电痕迹；

4.检验合成绝缘子表面有没有损伤、龟裂、烧伤、变形；

5.检验合成绝缘子金属端头有没有裂纹、变形；

6.检验各联接部位销钉是否齐全；

7.检验绝缘子有没有上拔现象；

5
金具部分
1.检验紧固及补装金具螺栓、销钉及弹簧销子；

2.检验金含有没有变形、开焊及裂纹；

3.检验金含有没有烧伤、穿孔、脱落；

4.调整移位、受力不均匀金具；

6
接地部分
1.混凝土杆外敷接地引下线和地线支架连接是否牢靠；

2.检验接地引下线和接地体连接情况及地网腐蚀程度；

3.检验接地电阻是否合格。
