多联机系统标准设计.doc

多联机系统设计注意事项
负荷计算——室内机选型——室外机选型——冷媒配管选择——分歧管选择——控制系统选择——电气配线

室内机

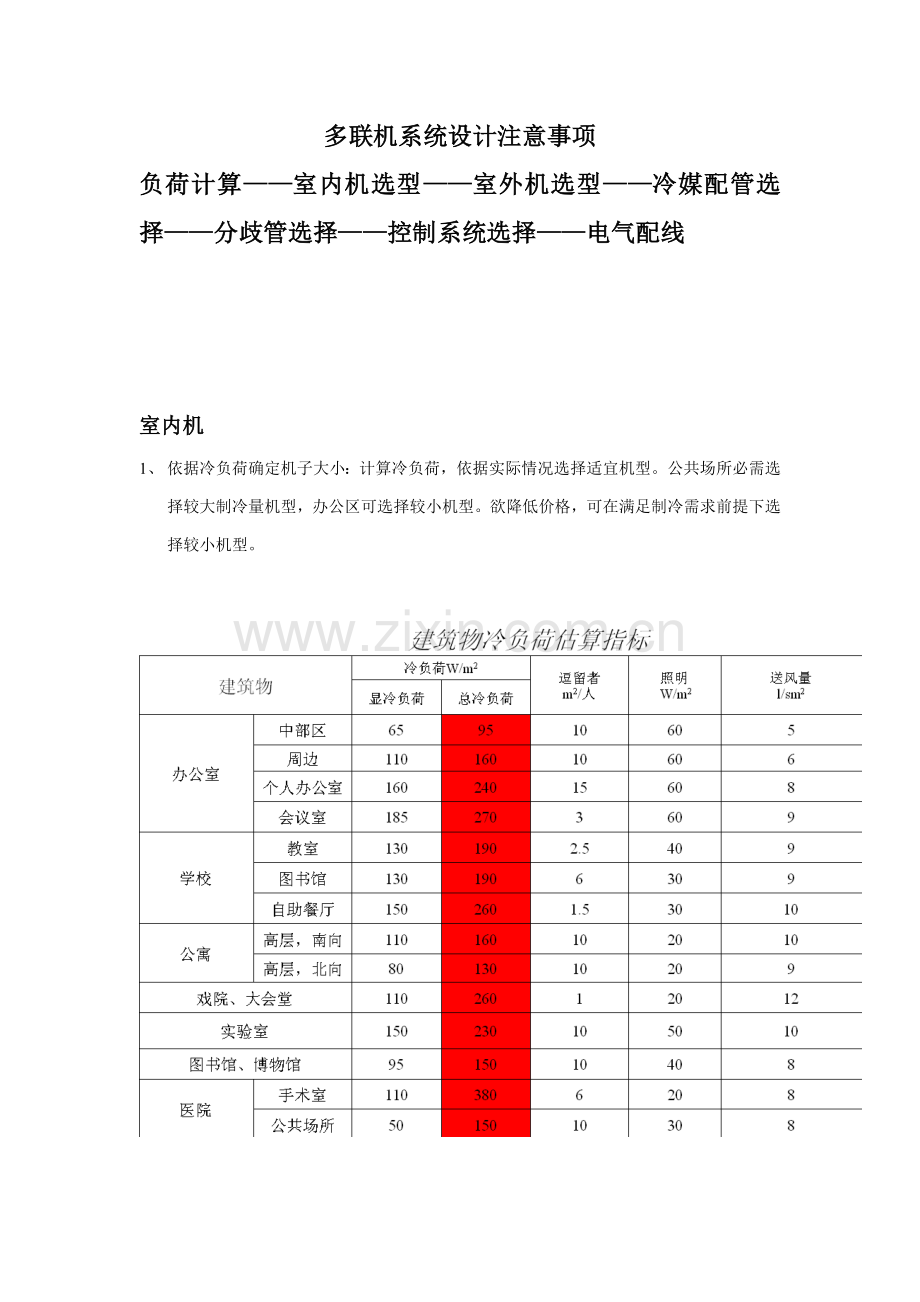

1、 依据冷负荷确定机子大小：计算冷负荷，依据实际情况选择适宜机型。公共场所必需选择较大制冷量机型，办公区可选择较小机型。欲降低价格，可在满足制冷需求前提下选择较小机型。

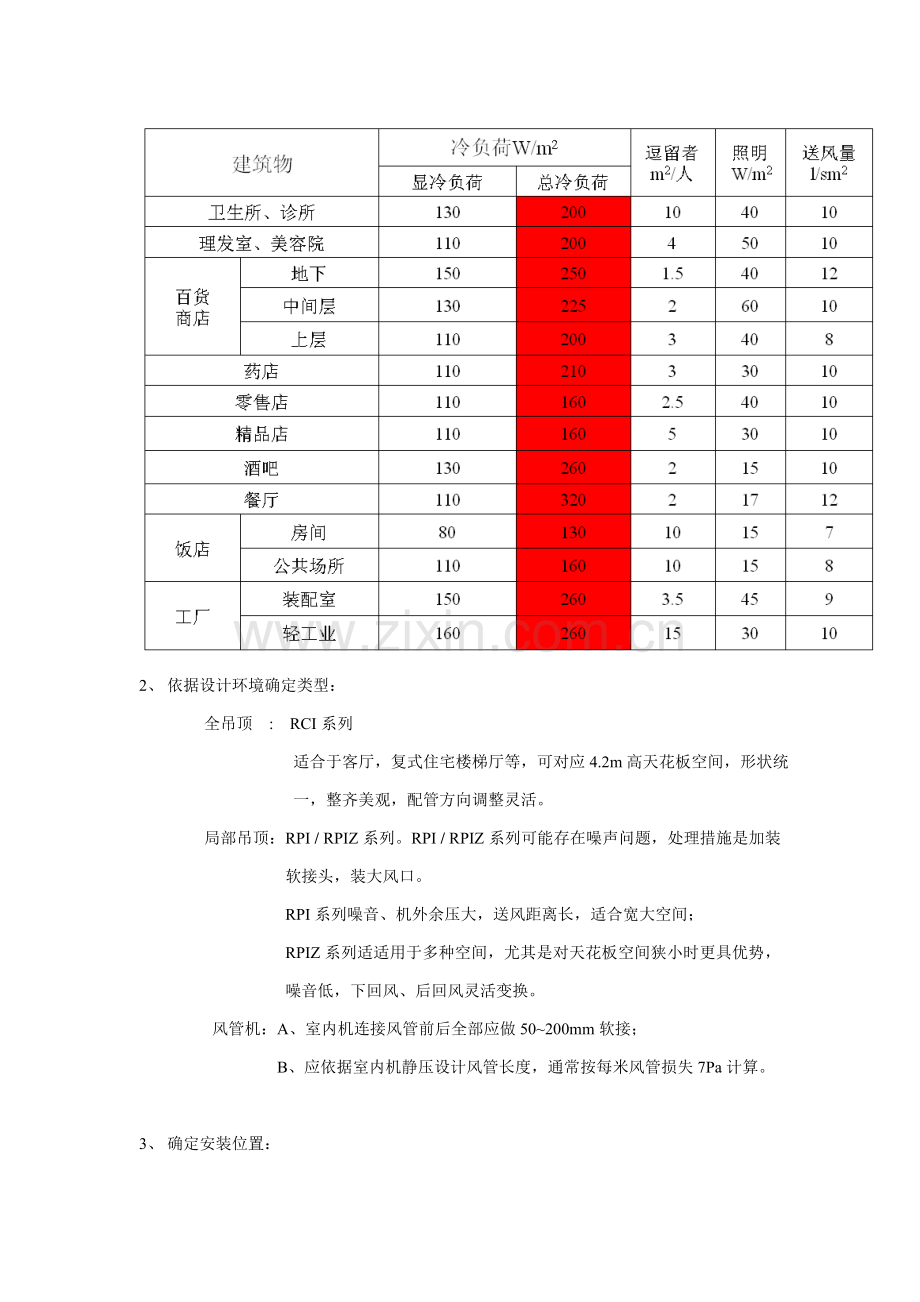

2、 依据设计环境确定类型：
全吊顶 : RCI系列
适合于客厅，复式住宅楼梯厅等，可对应4.2m高天花板空间，形状统一，整齐美观，配管方向调整灵活。
局部吊顶：RPI / RPIZ系列。RPI / RPIZ系列可能存在噪声问题，处理措施是加装软接头，装大风口。
RPI系列噪音、机外余压大，送风距离长，适合宽大空间；
RPIZ系列适适用于多种空间，尤其是对天花板空间狭小时更具优势，噪音低，下回风、后回风灵活变换。
风管机：A、室内机连接风管前后全部应做50~200mm软接；
B、应依据室内机静压设计风管长度，通常按每米风管损失7Pa计算。

3、 确定安装位置：

高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护空间，且该位置能使室内温度分布均匀。较大容量机器应该加装送、回风管道，风管和风口设置应该能达成降噪减震作用。

室外机
1、 室外机选型。
容量匹配：内外机容量配置比应在50%~130%之间，视具体情况定;在北方，考虑多联机供热时伴随室外气温降低，供热量衰减较快，可能造成室内外机配置比较小，提议合适增大室内机型号，配比大于75%。
数量匹配：室内机台数不应超出下表范围：

室外机型号
最多
最少
RAS-140FS3Q
8
1
RAS-224FSGQ、RAS-280FSGQ
12
2
RAS-224FS3Q、RAS-280FS5Q
12
2
RAS-450FS3Q、RAS-560FS3Q
16
2
RAS-690FS3Q
27
2
RAS-840FS5Q
32
2

2、 安装位置确定。

应将室外机设置于通风良好且干燥地方。
室外机噪音及排风不应影响到邻居及周围通风。机组后侧及左右两侧运行噪音会比前侧噪音值高。
在人行道路旁建筑物上安装空调室外设备，其托板底面距道路面高度不得低于2.5m。空调室外设备出风口和相对方门窗距离

机组额定电功率N(Kw)
和相对方门窗最小距离（m）
2<N ≦5
4
5<N≦10
5
10<N≦30
6

室外机应远离电磁波辐射源，间距最少在3米以上。
不应将室外机安装于季风能够直接吹到室外机热交换器地方或建筑物间隙风能够直接吹到室外机风扇地方。
室外机安装位置选择尽可能离室内机较近室外，且通风良好。
为保持空气流畅，室外机前后、左右应留有一定空间。
机组安装在屋顶或阳台情况下，天气严寒时排水会结冰，应避免在人常走动地方排水，以防滑倒。
在冰雪覆盖地域安装室外机时，要在室外机排风侧和热交换器吸风侧加防雪罩。
应安装室外机于阴凉处，避免有阳光直射或高温热源直接辐射地方。
不应安装于多尘或污染严重处，以防室外机热交换器堵塞。
不应将室外机设置于有油污、盐或含硫等有害气体成份地方。
应将室外机安装在屋顶等除了维修人员以外其它人不宜靠近地方。

室外机安装要求：
当室外机安装在屋顶平台或阳台时，应有高出地面200mm以上基座平台；机组和平台应按设计规范定安装隔振器（垫）
室外机应安装固定在平台或专用座机板上。如安装固定在墙上，要经过悬吊架来吊装室外机，做法和强度必需经过设计计算得出。当楼板强度不够时，必需采取加固方法。
室外机固定时，用M12固定螺栓。5hp、8hp、10hp室外机为四个固定点；16hp、20hp室外机为6个固定点；24hp、30hp室外机为8个固定点。
室外机和基础之间接触应紧密，不然会产生较大震动噪音。
安装在平台或屋面时，要采取防雷方法。
机体本身要有可靠接地。
管道穿墙处必需密封，不得有雨水渗透。
在没有调试前，严禁将室外机气、液管截止阀打开。
安装地点操作维修空间：

配管
1、 管材。冷媒管为去鳞无缝紫铜管，拉制。冷凝水管为UPVC管，保温材质为橡塑保温。
2、 配管尺寸。
冷媒配管分歧选择表（FS3/FSG系列）
室内机至第一个分歧管之间接管尺寸（外径X壁厚）
室外机型号
140FS3Q
224FS3Q
280FS3Q
450FS3Q
560FS3Q
690FS5Q
840FS5Q
配管尺寸（mm）
气管
D19.05x1.0
D25.4x1.2
D28.6x1.4
D31.75x1.4
D38.1x1.7
D38.1x1.7
D44.45x1.7
液管
D9.53x0.8
D12.7x0.8
D12.7x0.8
D15.88x1.0
D15.88x1.0
D19.05x1.0
D22.2x1.2

第一个分歧管至最终一个分歧管之间接管尺寸（外径X壁厚）
室内机制冷量总和
配管尺寸（外径X壁厚）（￠mm）
接头型号
气管
液管
Q≦14KW
D19.05X1.0
D9.53X0.8
E-52S3,SE1
14KW≦Q≦21KW
D22.2X1.2
D9.53X0.8
E-52S3,SE1
21KW≦Q≦28KW
D25.4X1.2
D12.7X0.8
E-102S5,SE1
28KW≦Q≦36.4KW
D28.6X1.4
D12.7X0.8
E-102S5,SE1
36.4KW≦Q≦45KW
D31.75X1.4
D15.88X1.0
E-162S3
45KW≦Q≦50.4KW
D38.1X1.7
D15.88X1.0
E-202S3
50.4KW≦Q≦72.8KW
D38.1X1.7
D19.05X1.2
E-242S
Q>72.8KW
D44.45X1.7
D22.2X1.2
E-302S

室内机和分歧管之间连接管尺寸（外径X壁厚）
室内机型号
2.8/4.0
5.6
7.1/8.0
11.2/14.0
配管尺寸
气管
D12.7x0.8
D15.9x1.0
D15.9x1.0
D19.05x1.0
液管
D6.35x0.8
D9.53x0.8
D9.53x0.8
D9.53x0.8
分歧管选择方法
依据室内机负荷大小从末端开始向前确定，即最末端分歧管型号选定后再选定前一级分歧管，以这类推。假如最终分歧管管径大于室外机管径，则分歧管管径同室外机管径。
即：
①和室内机连接管道尺寸和室内机冷媒管接头相同
②其它主管道尺寸取决于主管道所连接室内机总和
③和室外机连接管道尺寸和室外机冷媒接头相同
④假如第一分歧以后配管尺寸大于之前配管尺寸，请选择第一分歧之前配管尺寸。
注意：当容量为22~56型室内机液管长度超出15米时，应将液管尺寸由6.35改为9.53mm。
分歧管选择
①第一组接头根据室外机选择
②其它接头根据室内机总容量选择
③假如第二个或以后分歧管尺寸大于第一个分歧管，请选择和第一个分歧管一样分歧管

冷凝水管：
冷负荷kw
≦7
7.1~18
18.1~100
101~176
177~598
599~1055
1056~1512
管径DN
25
25
32
40
50
80
100

保温管材：橡塑保温。
保温厚度：d≦￠12.7mm，D=15mm；R≥￠15.88mm，R=20mm.室外冷媒管道保温厚度增加10mm，外缠稀松布，涂三层防晒漆。冷凝水管保温层厚度通常为10mm。
风管保温：敷设在非空调房间里送回风管，采取离心玻璃棉保温时保温层厚度为40mm;
敷设在空调房间里送回风管，采取离心玻璃棉保温时保温层厚度为25mm。采取橡塑材料或其它材料时应依据设计要求或计算得出。

支架安装
冷媒：配管固定采取角钢支架、托架或圆钢吊架，“U”型管卡或扁钢在保温层外固定，保温材料标准上不许可压缩，以确保其效果。提议较大工程采取角钢做支撑。
支架、吊架、托架型式、做法要符合设计要求。设计没有要求，可参考《暖通空调设计选择手册》中国家标准T616.或按一下要求处理：
横管固定：可采取斜撑角钢支架/倒“T”型或“L”型角钢托架或圆钢吊架。角钢采取30X30X3m等边角钢，圆钢直径为Ф8mm。
立管固定：管卡处应使用圆形木垫替换保温材料，“U”型管卡在圆木外固定。圆木应进行防腐处理。
支、掉、托架制作要达成承关键求，安装前进行防腐、除锈处理，埋入墙内部分不得刷防腐油漆。
制冷机管道支、掉、托架之间最小间距见下表：
管道外径（mm）
≤20
20~40
≥40
横管间距（m）
1.0
1.5
2.0
立管间距（m）
1.5
2.0
2.5

冷凝水：通常横管0.8m~1.0m，立管1.5m~2m且每根立管不得少于2个。冷凝水管坡度应该在0.01以上，主管坡度不得小于0.003，且不得出现倒坡。

制冷剂充注
系统制冷机充注量=室外机充注量+系统液管充注量+室内机充注量

室外机出厂时已充注完成，需要追缴充注只有系统液管和室内机。

系统液管充注标准：
（FSG、FS3、FS5系列）R22冷媒注入量表：
液管尺寸mm
6.35
9.53
12.70
15.88
19.05
22.2
冷媒注入量Kg/m
0.026
0.065
0.120
0.195
0.300

（FSN系列）R410A冷媒注入量表：
液管尺寸mm
6.35
9.53
12.70
15.88
19.05
22.2
冷媒注入量Kg/m
0.030
0.070
0.120
0.190
0.280
0.390

室内机充注标准：
FSG、FS3、FS5系列：
容量
型 号
加充量（kg）
28型
RPI-28FSG1Q,RCI-28FSG2Q,RCD-28FSG1Q,RPK-28FSGMQ
RPF-28FSGEQ,RPFI-28FSGEQ
0.9
40型
RPI-40FSG1Q,RCI-40FSG2Q,RCD-40FSG1Q,RPK-40FSGMQ
0.9
56型
RPI-56FSG1Q,RCI-56FSG2Q,RCD-56FSG1Q,RPK-56FSGMQ
RPC-56FSG1Q
1.4
65型
RPK-63FSGMQ
1.4
71型
RPI-71FSG1Q,RPI-71FSG2Q,RCD-71FSG1Q,RPC-71FSG1Q
1.5
80型
RPI-80FSG1Q,RPI-80FSG2Q,RCD-80FSG1Q,RPC-80FSG1Q
1.5
112型
RPI-112FSG1Q,RPI-112FSG2Q,RCD-112FSG1Q,RPC-112FSG1Q
2.3
140型
RPI-140FSG1Q,RPI-140FSG2Q,RCD-140FSG1Q,RPC-140FSG1Q
2.6
室内机台数低于下表则不需要充注制冷机
室外机
N 室内机台数
W0室外机制冷机充注量（kg）
RAS-140FS3Q
3
5.4
RAS-224FS3Q,RAS-224FSGQ
5
10.0
RAS-280FS3Q,RAS-280FSGQ
5
11.5
RAS-450FS3Q
4
16.0
RAS-560FS3Q
4
22.0
注：1、N为不需附加制冷机室内机台数。
2、Wo为室外机在出厂前所追加制冷剂量。

FSN系列：
224型和280型室内机追加制冷剂量为1kg/台，224型一下不需要追加充注。

注：室外机高于室内机是最大高度差不得超出50m，室内机高于室外机时最大高度差不得超出40m。
室内机相互之间最大高度差不得超出15m；
系统第一级分支距最远室内机最大管路长度：室外机为5hp、8hp、10hp、16hp、20hp时为30m，室外机为24hp、30hp时为40m；
最长配管（最不利回路）长度：室外机为5hp、8hp、10hp、16hp、20hp时为100m，室外机为24hp、30hp时为120m；

室内机和室外机之间气管立管每升高10m需安装一个回油弯头（存油弯头）；
当分歧管到负荷为1.5hp（40）、2hp（56）和2.3hp（63）室内机距离大于或等于15m时，将此段液管外径由6.35mm变为9.53mm。
