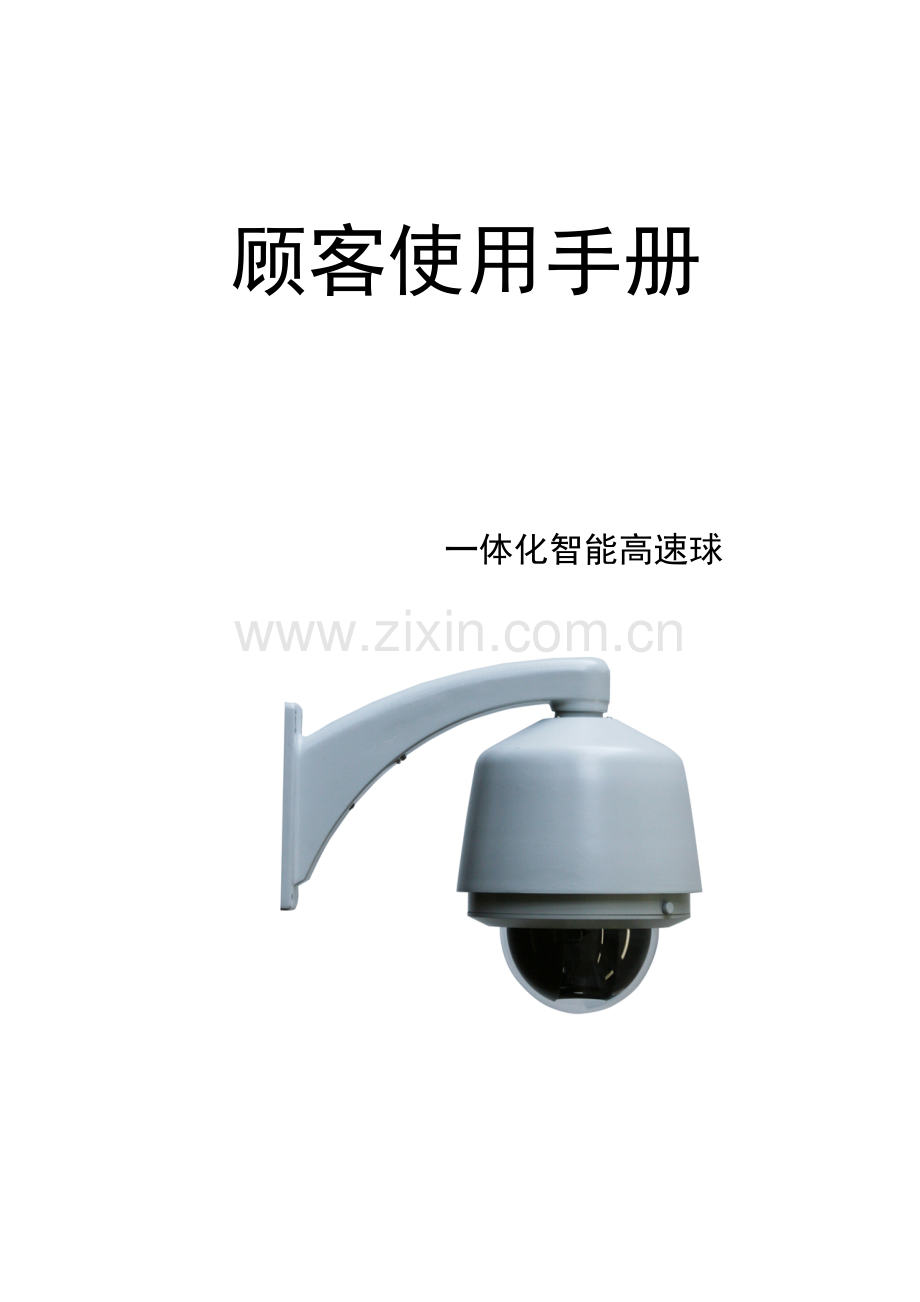

用户使用基础手册海康球机.doc

顾客使用手册一体化智能高速球安全须知此内容目是保证顾客对的使用本产品，以避免危险或财产损失。如下所示，防止办法分为“警告”和“注意”两某些：警告：无视警告事项，也许会导致死亡或严重伤害。注意：无视注意事项，也许会导致伤害或财产损失。警告 事项提示顾客防范潜在死亡或严重伤害危险。注意 事项提示顾客防范潜在伤害或财产损失危险。 警告1. 请使用提供电源适配器。（使用其他电源适配器也许会导致火灾、电击或损坏设备。）2. 请不要将各种球机连接至同一电源适配器。（超过适配器负载量，也许会产生过多热量或导致火灾。）3. 电源线插头插入电源插座时，请将插头插接牢固。4 在墙壁或天花板上安装本产品时，请牢固地固定住球机。5 如该球机中浮现冒烟现象，或产生恶臭，或发出杂音，请及时关掉电源并且将电源线拔掉，并同服务中心联系。6. 如果设备工作不正常，请联系购买设备商店或近来服务中心，不要以任何方式拆卸或修改设备。（对未经承认修改或维修所导致问题，海康威视不承担责任。） 注意1. 请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰地点。避免将设备安装到表面震动或容易受到冲击地方。（忽视此项也许会损坏设备）2. 请不要在高温（超过60）或低温（低于20）或高湿度地点安装设备。（这也许会导致火灾或电击。）3 在室内使用球罩，不能暴露安装于也许淋到雨或非常潮湿地方。4避免将设备放在阳光直射地点、或通风不良地点，或如加热器或暖气等热源附近。（忽视此项也许会导致火灾危险。）目 录第1章 简介61.1 产品阐明61.2 外观71.3 功能阐明8第2章 安装132.1 安装准备132.2安装132.3 初始设立182.4 开关设立182.4.1 球机地址设立192.4.2 波特率设立242.4.3 通讯合同设立242.4.4 其他设立24第3章 操作须知13.1 上电自检263.2 基本功能操作263.3 特殊功能预置点273.4 屏幕字符提示27第四章 菜单操作304.1 主菜单304.2 系统信息304.3 球机配备304.3.1 系统信息设立314.3.2 机芯功能324.3.3 运动模式344.3.4 线同步364.3.5 预置点374.3.6 巡航扫描404.3.7 模式途径414.3.8 隐私屏蔽424.3.9 报警输入434.3.10 配备清除454.4 恢复球机出厂设立464.5 机芯复位474.6 系统重启47附 录 产品规格48第1章 简介1.1 产品阐明海康威视球机不但配备了具备自动聚焦、自动白平衡等特色功能高性能一体化机芯，并且内部集云台与数字解码器于一体，代表了新一代高技术监控产品发展潮流。它采用全数码控制、编程灵活；传动系统设计精致简朴，除了具备预置点、自动扫描、巡航扫描及模式途径等功能之外，它还能实现手动限位、自动翻转、隐私遮蔽及背光补偿等功能。除了实现全方位、无盲点监控之外，还极大地保护了顾客个人隐私免受侵害。海康威视球机支持PELCOD、PELCOP及HIK Code合同，并完全实现了对合同自动辨认。为了以便顾客使用，球机除了具备硬件拨码开关之外，还配有软地址功能和菜单设立功能，通过球机菜单功能可以设立各种参数，如系统信息显示、显示设立、摄像机参数设立、预制点设立、花样扫描设立、区域遮盖设立、报警设立、辅助开关设立等等。 1.2 外观1.3 功能阐明屏幕菜单功能 球机支持屏幕菜单功能。通过菜单，可以查看球机信息和状态，也可以对球机功能和参数进行设立。多合同自动辨认功能球机支持并可以自动辨认PELCO-D、PELCO-P 及HIK Code合同。键盘控制运营功能 通过控制键盘、Dvr设备和客户端控制软件，可控制球机在水平和竖直方向上运营。手动限位功能此功能启动后，在键盘控制运营时，摄像机在水平方向活动范畴将受到限制，只能在限位区域内运营。顾客无法观测区域外场景。扫描功能球机水平方向支持自动扫描、帧扫描和随机扫描三种自动扫描方式。扫描速度可通过菜单设立，速度级数分为1到40级，相应速度范畴为1度/秒到40度/秒。扫描限位功能此功能启动后，摄像机只能在设定区域内往复扫描，到达限位点后变化方向。 顾客无法观测区域外场景，扫描限位功能从属于手动限位功能，即如果球机已设立了手动限位功能，则自动扫描时手动限位功能自动生效。预置点功能每个预置点包具有云台水平、竖直位置、镜头变倍参数等信息，调用预置点时则球机自动运营到该预置点信息所相应状态。顾客可以定义、删除、调用预置点。屏幕操作提示功能屏幕操作提示，可显示预置点标题、方位批示、变倍倍率等信息。这些信息在屏幕上显示功能可通过菜单打开或关闭。自动翻转功能当顾客手动跟踪物体时，如果此时物体位于球机最下方，则球机会自动水平旋转180度，从而保证跟踪持续性。此功能可通过菜单设立功能打开或关闭。隐私遮蔽功能运用隐私遮蔽功能顾客可设定不但愿被看到屏幕区域。被遮盖区域会随着球机水平和垂直位置移动而移动，随着图像大小变化而变化，始终遮住不可见图像区域。鼠标控制功能配合海康威视后端设备或客户端软件，并选取通信合同为HIK code，采用双键或带滚轮鼠标可对球机进行控制，左键点击视频某处则球机将相应点移至视频中央，左键选取一块长方形区域则球机将其中心移至视频中央并进行放大，点击右键可实现镜头收缩，使用带滚轮鼠标可以便实现镜头伸缩， 鼠标操作过程自动包括比例变倍效果。比例变倍功能球机比例变倍时，水平和垂直方向运动速度会自动随着变倍倍率变化而变化。当变倍倍率增大时，摄像机移动速度自动变慢；当变倍倍率减少时，摄像机移动速度自动加快，从而获得较好物体跟踪效果。此功能可通过菜单设立为关闭或打开。自动聚焦功能在自动聚焦模式下，一体化机芯会自动进行聚焦，保持图像清晰。此时，若手动操作FAR和NEAR聚焦调节按钮照样可以调节聚焦点远近，但当操作云台做水平或垂直移动或控制镜头变倍后，一体化机芯将恢复自动聚焦功能。红外滤光功能红外滤光可设立为自动低照度转换和手动低照度转换，在自动转换模式下，一体化机芯会依照环境光线变化自动转换CCD照度。如果不使用自动转换，可通过菜单中“白天”或“黑夜”选项来选取彩色显示或黑白显示。低照度电子快门功能当照度低时候，快门自动变慢，通过延长曝光时间来获取更加清晰图像。此功能可通过菜单设立为关闭或打开。背光补偿功能当背景上浮现强光时，物体会变黑暗，像黑影同样。运用背光补偿功能可在强光背景下自动对较黑暗目的进行亮度补偿，对光亮背景进行调节，避免因背景亮度过高而导致整个画面一团光亮，目的却因黑暗而不可辨别，从而获得清晰图像。自动白平衡功能不同光线下色温相差十分悬殊，白平衡校正对不同色温进行补偿，从而真实地还原拍摄物体色彩。巡航扫描功能本机支持4条巡航扫描线路。在每条线路中，顾客通过一组已定义预置点指定球机扫描路线，每两个预置点之间运营速度和到达预置点后停留时间可以单独设定。模式途径功能模式途径功能是将球机一组操作动作记录下来，通过调用可重复此前操作过程。可被记录操作涉及云台水平、垂直运动、变倍操作预置点调用，在记录时聚焦和光圈默以为自动状态。报警联动功能球机可接受6路报警开关量输入，输入有效类型可设为常开或常闭，也可以关闭该路报警输入。当球机检测到报警信号量输入时，将自动运营事先设立预定动作，这些动作可以是扫描、巡航扫描、模式途径和预置点调用中一种。报警辅助输出功能球机上配有2路辅助开关，可以被设立用来触发或控制其他有关设备。当报警到来后，即输出该路报警相应辅助输出。报警辅助输出类型可通过菜单设立为常开或常闭，也可以关闭该功能。辅助输出持续时间可以设定。1.4 型号定义 产品型号采用大写英文字母及阿拉伯数字表达，型号中各个某些详细表达办法如下图所示。产品型号定义1、“DS-2”表达海康威视球机类产品。2、输出视频信号类型用一位大写英文字母表达。“D”表达数字信号，“A”表达模仿信号。3、球机类型代号用为1位大写字母表达，详细定义见表1。大写字母定义F高速球M中速球P防暴型S压力型表1 球机类型4、球机尺寸用1位阿拉伯数字表达。“6”为6英寸球，“5”为5英寸球，“9”为9英寸球。5、球机其他参数规格用2位阿拉伯数字表达，用于区别球机使用环境、一体化机芯光学变倍系数、日夜转换型、安装方式、电源输入方式等。详细定义见表2。两位数字参数规格使用环境光学倍率带日夜转换安装方式电源输入40室内Sony 26倍吸顶直流12V01室外Sony 18倍悬挂直流12V 11室外Sony 18倍壁挂直流12V 91室外CNB 22倍壁挂直流12V表2 模仿型其他参数规格6、制式代号采用一位大写英文字母表达，其中：“P”表达PAL制，“N”表达NTSC制。示例：1、DS-2AF611P表达Sony 18倍带日夜转换型，PAL制，6寸室外壁挂，直流12V输入模仿型。第2章 安装2.1 安装准备安装前请依照装箱清单确认包装箱内物品与否齐全、完好。图2-1 球机部件2.2 安装1、 将随机附带具有电源、RS-485、视频输出和报警输入输出接口线捆线穿过支架，如图2-2 所示。2、 用四颗膨胀螺钉把支架装配固定牢固，如图2-2所示。图2-2 支架安装前准备和安装3、 先在外罩螺纹连接处缠好生料带，然后把电源、RS-485控制等捆线穿入外罩，此时将支架和外罩螺纹口对好并开始安装球机外罩，如图2-3所示。图2-3 球机外罩安装4、 在铝合金外壳内,咱们可以看到球机底板,如图2-4所示。在底板上有SW1，SW2两个拨码开关，用来设立球机地址码、波特率、通讯合同等参数。详细设立办法见“ 2.4 开关设立 ”。图2-4 底盘示意图5、 拧松图2-4中所示“3：底盘固定掀背螺丝”，然后向上打开底盘。咱们可以看究竟盘背面球机底盘电路板，如图2-5所示。图中所示1、2、3分别为：报警输入输出插座、12V直流电源输入插座、视频信号输出插座及RS-485控制线插座。 1： 报警输入输出接口（6进2出） 2： 12V直流电源输入接口3： 视频信号输出与RS-RS-485控制接口图2-5 底盘电路板示意图随机附带电缆线，如图2-5所示。选用黑色同轴电缆线连接图2-5插座3中VOUT、VGND，用三芯平行电源线连接图2-5插座2中12V（红色）、0V（黑色）、接地（EARTH双色）；用黑色（+）、白色（-）控制线连接图2-3插座3中RX、RX。如果需要连接报警输入输出，用14芯彩色线连接图2-3插座1中相应输入输出接口。接线办法阐明球机附带信号线绿色弯针插头。接线环节如下：1、拔出插在球机电路板上绿色弯针插头；2、用微型“一”字（或“十”字）螺丝刀拧松插头上螺丝，将信号线放进插头内弹簧片下沿，拧紧螺丝；3、将接好插头插回相应绿色弯针插座上。由上至下依次是：视频线（黑色同轴电缆）1根 电源线（双色、红色、黑色平行线）1根 RS-485控制线（白色、黑色）2根 报警输入输出线（共14色，14根）图2-6 电缆线示意图6、 如图2-7所示，连接好电源、视频输出、RS-485控制线、报警输入输出（依照需要连接）后，合上底盘并拧紧螺丝；在图2-4所示底盘SW1、SW2拨码开关上设立好需要使用球机地址码、通讯波特率、通讯合同及其她参数。详细设立参见2.4章节。图2-7 接口线和底板连接7、 安装机芯，如图2-8所示。装上球机主体，装时候双手托住主体对准两个限位柱上推，到顶后，一只手托住球机，另一只手用十字螺丝刀把两颗松不脱螺钉拧紧，然后用手拉拉内防护罩看看有无安装牢固。图2-8 安装机芯8、 将加热管接线端子2（黑色，位于上球罩附近）与温控器接线端子1（黑色，位于电扇附近）接好后，如图2-9所示。然后将端子线往温控器方向略微拉紧，在安装球罩时，将球罩顺着端子连接线方向旋转，使两个黑色端子尽量远离内球罩，避免互相擦碰，最后拧紧侧面两颗紧固螺钉。图2-9 加热管接线端子连接图2-10 下球罩安装9、安装完毕，如图2-11所示。图2-11 整机安装完毕2.3 初始设立地址码：0波特率：9600通讯合同：PELCO-P120匹配电阻：OFF2.4 开关设立 球机底板示意图1： SW1、SW2拨码开关 2： 机芯固定螺丝3： 底盘固定螺丝4： 机芯固定 5： 机芯连接插座在球机底盘上有两个拨码开关，SW1和SW2用于拟定球机地址、波特率和通讯合同等参数（如图所示，开关拨到ON为1），在SW1和SW2中，1为最低位，8为最高位，详细设立办法论述如下：2.4.1 球机地址设立SW1用来设立球机地址，如球机地址拨码设立示意图123456780OFFOFFOFFOFFOFFOFFOFFOFF1ONOFFOFFOFFOFFOFFOFFOFF255ONONONONONONONON更多地址码相应拨码方式列举如下： 拨码SW1开关设立地址123456780OFFOFFOFFOFFOFFOFFOFFOFF1ONOFFOFFOFFOFFOFFOFFOFF2OFFONOFFOFFOFFOFFOFFOFF3ONONOFFOFFOFFOFFOFFOFF4OFFOFFONOFFOFFOFFOFFOFF5ONOFFONOFFOFFOFFOFFOFF6OFFONONOFFOFFOFFOFFOFF7ONONONOFFOFFOFFOFFOFF8OFFOFFOFFONOFFOFFOFFOFF9ONOFFOFFONOFFOFFOFFOFF10OFFONOFFONOFFOFFOFFOFF11ONONOFFONOFFOFFOFFOFF12OFFOFFONONOFFOFFOFFOFF13ONOFFONONOFFOFFOFFOFF14OFFONONONOFFOFFOFFOFF15ONONONONOFFOFFOFFOFF16OFFOFFOFFOFFONOFFOFFOFF17ONOFFOFFOFFONOFFOFFOFF18OFFONOFFOFFONOFFOFFOFF19ONONOFFOFFONOFFOFFOFF20OFFOFFONOFFONOFFOFFOFF21ONOFFONOFFONOFFOFFOFF22OFFONONOFFONOFFOFFOFF23ONONONOFFONOFFOFFOFF24OFFOFFOFFONONOFFOFFOFF25ONOFFOFFONONOFFOFFOFF26OFFONOFFONONOFFOFFOFF27ONONOFFONONOFFOFFOFF28OFFOFFONONONOFFOFFOFF29ONOFFONONONOFFOFFOFF30OFFONONONONOFFOFFOFF31ONONONONONOFFOFFOFF32OFFOFFOFFOFFOFFONOFFOFF33ONOFFOFFOFFOFFONOFFOFF34OFFONOFFOFFOFFONOFFOFF35ONONOFFOFFOFFONOFFOFF36OFFOFFONOFFOFFONOFFOFF37ONOFFONOFFOFFONOFFOFF38OFFONONOFFOFFONOFFOFF39ONONONOFFOFFONOFFOFF40OFFOFFOFFONOFFONOFFOFF41ONOFFOFFONOFFONOFFOFF42OFFONOFFONOFFONOFFOFF43ONONOFFONOFFONOFFOFF44OFFOFFONONOFFONOFFOFF45ONOFFONONOFFONOFFOFF46OFFONONONOFFONOFFOFF47ONONONONOFFONOFFOFF48OFFOFFOFFOFFONONOFFOFF49ONOFFOFFOFFONONOFFOFF50OFFONOFFOFFONONOFFOFF51ONONOFFOFFONONOFFOFF52OFFOFFONOFFONONOFFOFF53ONOFFONOFFONONOFFOFF54OFFONONOFFONONOFFOFF55ONONONOFFONONOFFOFF56OFFOFFOFFONONONOFFOFF57ONOFFOFFONONONOFFOFF58OFFONOFFONONONOFFOFF59ONONOFFONONONOFFOFF60OFFOFFONONONONOFFOFF61ONOFFONONONONOFFOFF62OFFONONONONONOFFOFF63ONONONONONONOFFOFF64OFFOFFOFFOFFOFFOFFONOFF65ONOFFOFFOFFOFFOFFONOFF66OFFONOFFOFFOFFOFFONOFF67ONONOFFOFFOFFOFFONOFF68OFFOFFONOFFOFFOFFONOFF69ONOFFONOFFOFFOFFONOFF70OFFONONOFFOFFOFFONOFF71ONONONOFFOFFOFFONOFF72OFFOFFOFFONOFFOFFONOFF73ONOFFOFFONOFFOFFONOFF74OFFONOFFONOFFOFFONOFF75ONONOFFONOFFOFFONOFF76OFFOFFONONOFFOFFONOFF77ONOFFONONOFFOFFONOFF78OFFONONONOFFOFFONOFF79ONONONONOFFOFFONOFF80OFFOFFOFFOFFONOFFONOFF81ONOFFOFFOFFONOFFONOFF82OFFONOFFOFFONOFFONOFF83ONONOFFOFFONOFFONOFF84OFFOFFONOFFONOFFONOFF85ONOFFONOFFONOFFONOFF86OFFONONOFFONOFFONOFF87ONONONOFFONOFFONOFF88OFFOFFOFFONONOFFONOFF89ONOFFOFFONONOFFONOFF90OFFONOFFONONOFFONOFF91ONONOFFONONOFFONOFF92OFFOFFONONONOFFONOFF93ONOFFONONONOFFONOFF94OFFONONONONOFFONOFF95ONONONONONOFFONOFF96OFFOFFOFFOFFOFFONONOFF97ONOFFOFFOFFOFFONONOFF98OFFONOFFOFFOFFONONOFF99ONONOFFOFFOFFONONOFF100OFFOFFONOFFOFFONONOFF101ONOFFONOFFOFFONONOFF102OFFONONOFFOFFONONOFF103ONONONOFFOFFONONOFF104OFFOFFOFFONOFFONONOFF105ONOFFOFFONOFFONONOFF106OFFONOFFONOFFONONOFF107ONONOFFONOFFONONOFF108OFFOFFONONOFFONONOFF109ONOFFONONOFFONONOFF110OFFONONONOFFONONOFF111ONONONONOFFONONOFF112OFFOFFOFFOFFONONONOFF113ONOFFOFFOFFONONONOFF114OFFONOFFOFFONONONOFF115ONONOFFOFFONONONOFF116OFFOFFONOFFONONONOFF117ONOFFONOFFONONONOFF118OFFONONOFFONONONOFF119ONONONOFFONONONOFF120OFFOFFOFFONONONONOFF121ONOFFOFFONONONONOFF122OFFONOFFONONONONOFF123ONONOFFONONONONOFF124OFFOFFONONONONONOFF125ONOFFONONONONONOFF126OFFONONONONONONOFF127ONONONONONONONOFF128OFFOFFOFFOFFOFFOFFOFFON129ONOFFOFFOFFOFFOFFOFFON130OFFONOFFOFFOFFOFFOFFON131ONONOFFOFFOFFOFFOFFON132OFFOFFONOFFOFFOFFOFFON133ONOFFONOFFOFFOFFOFFON134OFFONONOFFOFFOFFOFFON135ONONONOFFOFFOFFOFFON136OFFOFFOFFONOFFOFFOFFON137ONOFFOFFONOFFOFFOFFON138OFFONOFFONOFFOFFOFFON139ONONOFFONOFFOFFOFFON140OFFOFFONONOFFOFFOFFON141ONOFFONONOFFOFFOFFON142OFFONONONOFFOFFOFFON143ONONONONOFFOFFOFFON144OFFOFFOFFOFFONOFFOFFON145ONOFFOFFOFFONOFFOFFON146OFFONOFFOFFONOFFOFFON147ONONOFFOFFONOFFOFFON148OFFOFFONOFFONOFFOFFON149ONOFFONOFFONOFFOFFON150OFFONONOFFONOFFOFFON151ONONONOFFONOFFOFFON152OFFOFFOFFONONOFFOFFON153ONOFFOFFONONOFFOFFON154OFFONOFFONONOFFOFFON155ONONOFFONONOFFOFFON156OFFOFFONONONOFFOFFON157ONOFFONONONOFFOFFON158OFFONONONONOFFOFFON159ONONONONONOFFOFFON160OFFOFFOFFOFFOFFONOFFON161ONOFFOFFOFFOFFONOFFON162OFFONOFFOFFOFFONOFFON163ONONOFFOFFOFFONOFFON164OFFOFFONOFFOFFONOFFON165ONOFFONOFFOFFONOFFON166OFFONONOFFOFFONOFFON167ONONONOFFOFFONOFFON168OFFOFFOFFONOFFONOFFON169ONOFFOFFONOFFONOFFON170OFFONOFFONOFFONOFFON171ONONOFFONOFFONOFFON172OFFOFFONONOFFONOFFON173ONOFFONONOFFONOFFON174OFFONONONOFFONOFFON175ONONONONOFFONOFFON176OFFOFFOFFOFFONONOFFON177ONOFFOFFOFFONONOFFON178OFFONOFFOFFONONOFFON179ONONOFFOFFONONOFFON180OFFOFFONOFFONONOFFON181ONOFFONOFFONONOFFON182OFFONONOFFONONOFFON183ONONONOFFONONOFFON184OFFOFFOFFONONONOFFON185ONOFFOFFONONONOFFON186OFFONOFFONONONOFFON187ONONOFFONONONOFFON188OFFOFFONONONONOFFON189ONOFFONONONONOFFON190OFFONONONONONOFFON191ONONONONONONOFFON192OFFOFFOFFOFFOFFOFFONON193ONOFFOFFOFFOFFOFFONON194OFFONOFFOFFOFFOFFONON195ONONOFFOFFOFFOFFONON196OFFOFFONOFFOFFOFFONON197ONOFFONOFFOFFOFFONON198OFFONONOFFOFFOFFONON199ONONONOFFOFFOFFONON200OFFOFFOFFONOFFOFFONON201ONOFFOFFONOFFOFFONON202OFFONOFFONOFFOFFONON203ONONOFFONOFFOFFONON204OFFOFFONONOFFOFFONON205ONOFFONONOFFOFFONON206OFFONONONOFFOFFONON207ONONONONOFFOFFONON208OFFOFFOFFOFFONOFFONON209ONOFFOFFOFFONOFFONON210OFFONOFFOFFONOFFONON211ONONOFFOFFONOFFONON212OFFOFFONOFFONOFFONON213ONOFFONOFFONOFFONON214OFFONONOFFONOFFONON215ONONONOFFONOFFONON216OFFOFFOFFONONOFFONON217ONOFFOFFONONOFFONON218OFFONO
