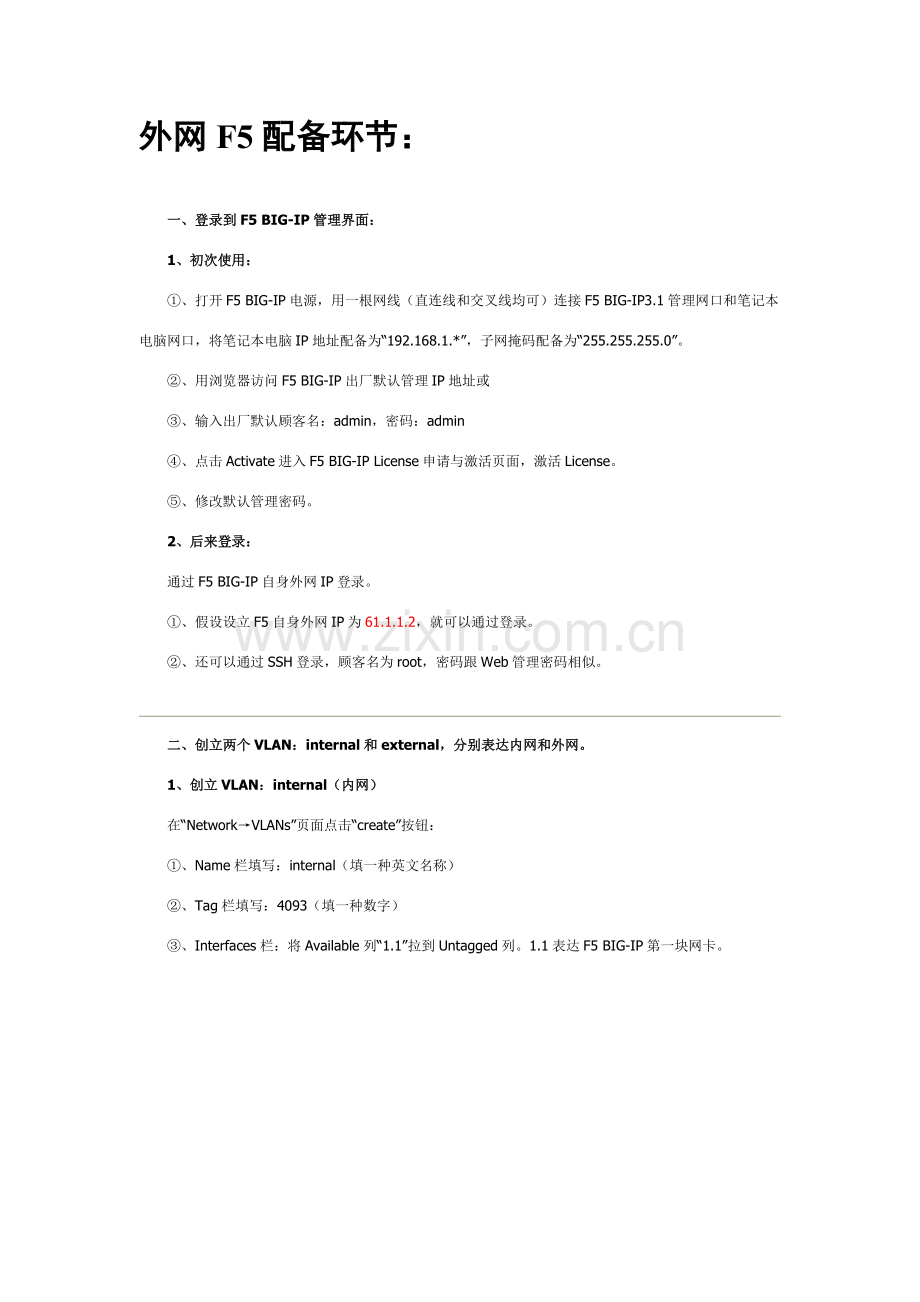

外网F5配备环节：
一、登录到F5 BIG-IP管理界面：
1、初次使用：
①、打开F5 BIG-IP电源，用一根网线（直连线和交叉线均可）连接F5 BIG-IP3.1管理网口和笔记本电脑网口，将笔记本电脑IP地址配备为“192.168.1.*”，子网掩码配备为“255.255.255.0”。
②、用浏览器访问F5 BIG-IP出厂默认管理IP地址或
③、输入出厂默认顾客名：admin，密码：admin
④、点击Activate进入F5 BIG-IP License申请与激活页面，激活License。
⑤、修改默认管理密码。
2、后来登录：
通过F5 BIG-IP自身外网IP登录。
①、假设设立F5自身外网IP为61.1.1.2，就可以通过登录。
②、还可以通过SSH登录，顾客名为root，密码跟Web管理密码相似。
二、创立两个VLAN：internal和external，分别表达内网和外网。

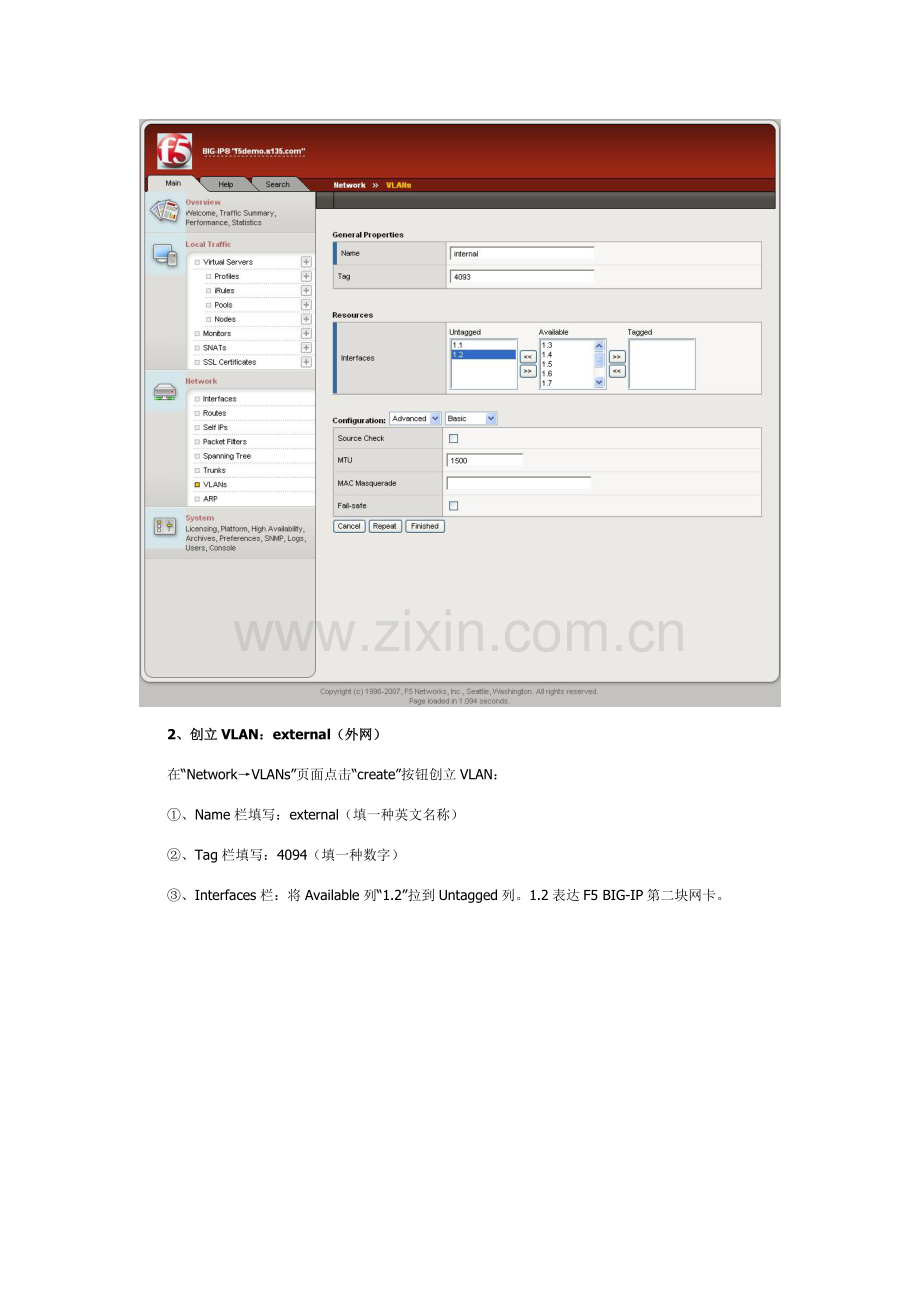

1、创立VLAN：internal（内网）
在“Network→VLANs”页面点击“create”按钮：
①、Name栏填写：internal（填一种英文名称）
②、Tag栏填写：4093（填一种数字）
③、Interfaces栏：将Available列“1.1”拉到Untagged列。1.1表达F5 BIG-IP第一块网卡。
2、创立VLAN：external（外网）
在“Network→VLANs”页面点击“create”按钮创立VLAN：
①、Name栏填写：external（填一种英文名称）
②、Tag栏填写：4094（填一种数字）
③、Interfaces栏：将Available列“1.2”拉到Untagged列。1.2表达F5 BIG-IP第二块网卡。
三、创立F5 BIG-IP自身IP：分别相应internal（内网）和external（外网）。
1、创立自身内网IP：192.168.18.7
在“Network→Self IPs”页面点击“create”按钮：
①、IP Address栏填写：192.168.18.7（填内网IP地址）
②、Netmask栏填写：255.255.255.0（填内网子网掩码）
③、VLAN栏选取：internal
④、Port Lockdown栏选取：Allow Default（默认值）
2、创立自身外网IP：61.1.1.2
在“Network→Self IPs”页面点击“create”按钮：
①、IP Address栏填写：61.1.1.2（填外网IP地址）
②、Netmask栏填写：255.255.255.0（填外网子网掩码）
③、VLAN栏选取：external
④、Port Lockdown栏选取：Allow Default（默认值）
四、创立默认网关路由
1、创立默认网关路由
在“Network→Routes”页面点击“create”按钮：
①、Type栏选取：Default Gateway（默认值）
②、Resource栏选取：Use Gateeay...，在其后输入框填写网关IP地址：61.1.1.1（这里假设此IP为外网网关地址）
五、创立服务器自定义健康检查
1、创立自定义HTTP健康检查：monitor_http
在“Local Traffic→Monitors”页面点击“create”按钮：
①、Name栏填写：monitor_http（填一种英文名称）
②、Type栏选取：HTTP
③、Import Settings栏选取：HTTP
④、Interval栏填写：5（表达每5秒钟进行一次健康检查）
⑤、Timeout栏填写：16（表达健康检查连接超时时间为16秒）
⑥、Send String栏填写：GET /（也可以依照自己需求发送其她办法祈求，例如HEAD /或者GET /index.htm）
⑦、Receive String栏填写：（填写相应返回字符串，默认不填写）
六、创立服务器池（pool）
1、创立Squid服务器池：pool_dzsq
在“Local Traffic→Pools”页面点击“create”按钮：
①、Name栏填写：pool_squid（填一种英文名称）
②、Health Monitors栏：将第四步创立自定义HTTP健康检查“monitor_http”由Available列拉到Active列
③、Load Balancing Method栏选取：Round Robin（这里选取负载均衡方式是轮询，也可以选取其她方式）
④、New Members栏：先选取New Address，再添加两台Squid服务器IP地址192.168.16.5、192.168.16.6、192.168.16.7、192.168.16.8以及它们端口80
内网F5配备环节：
一、登录到F5 BIG-IP管理界面：
1、初次使用：
①、打开F5 BIG-IP电源，用一根网线（直连线和交叉线均可）连接F5 BIG-IP3.1管理网口和笔记本电脑网口，将笔记本电脑IP地址配备为“192.168.1.*”，子网掩码配备为“255.255.255.0”。
②、用浏览器访问F5 BIG-IP出厂默认管理IP地址或
③、输入出厂默认顾客名：admin，密码：admin
④、点击Activate进入F5 BIG-IP License申请与激活页面，激活License。
⑤、修改默认管理密码。
2、后来登录：
通过F5 BIG-IP自身外网IP登录。
①、假设设立F5自身外网IP为10.50.164.7，就可以通过https:/ 10.50.164.7/登录。
②、还可以通过SSH登录，顾客名为root，密码跟Web管理密码相似。
二、创立两个VLAN：internal和external，分别表达内网和外网。
1、创立VLAN：internal（内网）
在“Network→VLANs”页面点击“create”按钮：
①、Name栏填写：internal（填一种英文名称）
②、Tag栏填写：4093（填一种数字）
③、Interfaces栏：将Available列“1.1”拉到Untagged列。1.1表达F5 BIG-IP第一块网卡。
2、创立VLAN：external（外网）
在“Network→VLANs”页面点击“create”按钮创立VLAN：
①、Name栏填写：external（填一种英文名称）
②、Tag栏填写：4094（填一种数字）
③、Interfaces栏：将Available列“1.2”拉到Untagged列。1.2表达F5 BIG-IP第二块网卡。
三、创立F5 BIG-IP自身IP：分别相应internal（内网）和external（外网）。
1、创立自身内网IP：10.50.160.240
在“Network→Self IPs”页面点击“create”按钮：
①、IP Address栏填写：10.50.160.240（填内网IP地址）
②、Netmask栏填写：255.255.255.0（填内网子网掩码）
③、VLAN栏选取：internal
④、Port Lockdown栏选取：Allow Default（默认值）
2、创立自身外网IP：10.50.164.7
在“Network→Self IPs”页面点击“create”按钮：
①、IP Address栏填写：10.50.164.7（填外网IP地址）
②、Netmask栏填写：255.255.255.0（填外网子网掩码）
③、VLAN栏选取：external
④、Port Lockdown栏选取：Allow Default（默认值）
四、创立默认网关路由
1、创立默认网关路由
在“Network→Routes”页面点击“create”按钮：
①、Type栏选取：Default Gateway（默认值）
②、Resource栏选取：Use Gateeay...，在其后输入框填写网关IP地址：10.50.164.254（这里假设此IP为外网网关地址）
五、创立服务器自定义健康检查
1、创立自定义HTTP健康检查：monitor_http
在“Local Traffic→Monitors”页面点击“create”按钮：
①、Name栏填写：monitor_http（填一种英文名称）
②、Type栏选取：HTTP
③、Import Settings栏选取：HTTP
④、Interval栏填写：5（表达每5秒钟进行一次健康检查）
⑤、Timeout栏填写：16（表达健康检查连接超时时间为16秒）
⑥、Send String栏填写：GET /（也可以依照自己需求发送其她办法祈求，例如HEAD /或者GET /index.htm）
⑦、Receive String栏填写：（填写相应返回字符串，默认不填写）
六、创立服务器池（pool）
1、创立Squid服务器池：pool_dzsp
在“Local Traffic→Pools”页面点击“create”按钮：
①、Name栏填写：pool_squid（填一种英文名称）
②、Health Monitors栏：将第四步创立自定义HTTP健康检查“monitor_http”由Available列拉到Active列
③、Load Balancing Method栏选取：Round Robin（这里选取负载均衡方式是轮询，也可以选取其她方式）
④、New Members栏：先选取New Address，再添加两台Squid服务器IP地址10.50.160.49、10.50.160.50、10.50.160.53、10.50.160.54以及它们端口80
