放射源管理作业流程.doc

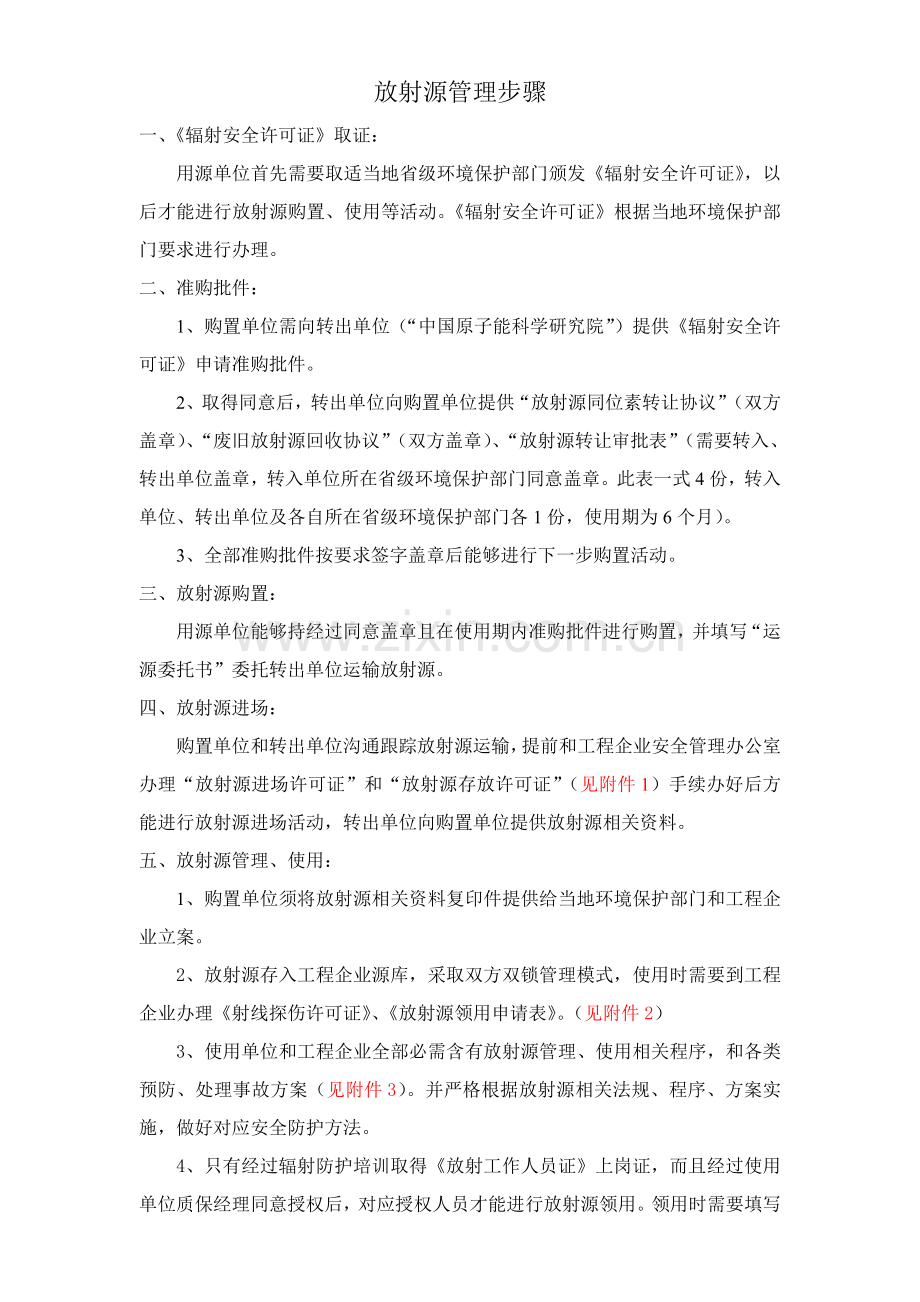

放射源管理步骤
一、《辐射安全许可证》取证：
用源单位首先需要取适当地省级环境保护部门颁发《辐射安全许可证》，以后才能进行放射源购置、使用等活动。《辐射安全许可证》根据当地环境保护部门要求进行办理。
二、准购批件：
1、购置单位需向转出单位（“中国原子能科学研究院”）提供《辐射安全许可证》申请准购批件。
2、取得同意后，转出单位向购置单位提供“放射源同位素转让协议”（双方盖章）、“废旧放射源回收协议”（双方盖章）、“放射源转让审批表”（需要转入、转出单位盖章，转入单位所在省级环境保护部门同意盖章。此表一式4份，转入单位、转出单位及各自所在省级环境保护部门各1份，使用期为6个月）。
3、全部准购批件按要求签字盖章后能够进行下一步购置活动。
三、放射源购置：
用源单位能够持经过同意盖章且在使用期内准购批件进行购置，并填写“运源委托书”委托转出单位运输放射源。
四、放射源进场：
购置单位和转出单位沟通跟踪放射源运输，提前和工程企业安全管理办公室办理“放射源进场许可证”和“放射源存放许可证”（见附件1）手续办好后方能进行放射源进场活动，转出单位向购置单位提供放射源相关资料。
五、放射源管理、使用：
1、购置单位须将放射源相关资料复印件提供给当地环境保护部门和工程企业立案。
2、放射源存入工程企业源库，采取双方双锁管理模式，使用时需要到工程企业办理《射线探伤许可证》、《放射源领用申请表》。（见附件2）
3、使用单位和工程企业全部必需含有放射源管理、使用相关程序，和各类预防、处理事故方案（见附件3）。并严格根据放射源相关法规、程序、方案实施，做好对应安全防护方法。
4、只有经过辐射防护培训取得《放射工作人员证》上岗证，而且经过使用单位质保经理同意授权后，对应授权人员才能进行放射源领用。领用时需要填写《领用放射源申请表》和《放射源领、入库记录表》，按要求签字，经源库责任人签字、同意后才能领出。放射源必需在当日《射线探伤许可证》所许可时间范围内出、入库，放射源出、入库时，双方登记，确定放射源在机体内。
5、放射源使用单位必需负担放射源设备维护保养，制订对应操作规程（见附件4）。放射工作人员必需取得对应资格证，熟悉放射源作业操作规程；必需在装、卸放射源前检验贮源罐是否正常；必需严格遵守各项操作制度和规程，在使用过程中严禁敲、砸输源管和源罐，严防非正常操作造成设备损坏，留下事故隐患。
6、放射源使用单位对整个使用过程进行严格监控，做好对应检验统计。操作人员应按要求穿戴好放射防护劳保用具，配戴区域剂量仪、个人辐射剂量计。放射作业现场必需有显著隔离、警示方法。
7、放射源衰减到不能满足使用要求时，使用单位依据“废旧放射源回收协议”，通知转出单位回收。
8、在填写新源“运输委托书”时注明委托回收处理就源信息，待中国原子能科学研究院出具回收证实后，将“收回收立案表”提交省级环境保护部门立案。

注意事项：
购源审批表由中国原子能科学研究院盖章后邮寄至试验室，放射源相关事宜联络项目办禇瑞集中办理。
放射源采购提前2月进行计划，当月计划放射源正常情况下月到，放射源运出前提前获取相关信息，办理进出场手续。
放射源审批表办理，联络省环境保护厅辐射处谢小强、唐胜炜，正常审批时间15个工作日，登陆省环境保护厅网站可查询审批状态。

附件1：
XX工地放射源进（出）场许可证
XX核电工地放射源进（出）场许可证

估计进（出）场时间
年　　　月　　　日　　　时　　　分
承运单位

施工单位

存放位置

申请单位填写
RP验证结果
序
号
包装
条件
物品名称
货包
接触剂量
率(u sv/h)
货包
接触剂量
率(u sv/h)
备注
1

2

3

4

5

6

7

运输责任人签字

　　电话/日期
施工单位责任人签字

　　电话/日期
SMN责任人签字

　 电话/日期

放射源存放许可证
序号
源号
设备号
核素
活度
存放位置
存放原因
备注

二三企业所属放射源新入场存放

施工单位责任人员签字： 安全监督办公室责任人签字：

CNPEC
RADIOGRAPHIC TEST PERMIT
射线探伤许可证
项目：XX
编号：XX-ES-0925-0002
OPERATION DESCRIPTION
操作说明：（Ir-192活度60Ci伽玛源探伤，现场穹顶探伤区域设有警示牌、警示带、警示灯、路口设有些人员看管、有栏杆，现场贴探伤通知单）
LOCATION
位置

AREA
区域
UNIT
机组
SYST
系统
ROOM / PLACE
房间 / 部位
LEVEL
层高
CODE
设备编码
穹顶

900

0409IR006442

探伤单位

责任人
DATE / 探伤日期
PLANNED DURATION
估计耗时
月
日
时
23企业

09
26
00：00起
6小时
09
26
6：00止
Nature and activity of the source 放射源特征和活度：
安全防护距离：
探伤隔离区域：
受探伤影响区域：
RADIOGRAPHY TEAM 探伤组
责任人：王瑞荣
M月
D日
H时
VISA
署名
Name
姓名

Time window control 时间窗口控制
¨ 探伤活动不影响土建施工
¨ 已通知并确定该区域内承包商在该段时间内停止工作
¨ 土建其它技术要求：

土建施工队
探伤工程师
M月
D日
H时
VISA
署名
Name
姓名

Time window control 时间窗口控制
¨ 探伤活动和安装施工不冲突
¨ 已通知并确定该区域内承包商在该段时间内停止工作
¨ 安装其它技术要求：

接口安装队
探伤工程师
M月
D日
H时
VISA
署名
Name
姓名

Complementary protective measures 补充辐射防护方法
¨ 在相关区域探伤信息栏上公告探伤信息
¨ 利用辐射警示牌、警示带、声光报警装置将探伤现场全部出入口隔离，而且应考虑探伤现场对上下楼层影响
¨ 在人员轻易误入出入口还应安排专员值守
¨ 假如探伤在控制区外进行，边界处剂量率必需低于7.5mSv/h
¨ 假如探伤在控制区内进行，边界处剂量率必需低于探伤区所在控制区分区上限
¨ 对每个探伤均应重新划分边界
¨ 探伤检验：（责任人______________）
¨ 探伤期间封闭出入口：
安全监督办公室
安全工程师
M月
D日
H时
VISA
署名
Name
姓名

Observations after test 探伤后检验
¨ 探伤责任人立即拆除隔离方法；
¨ 探伤责任人确定放射源已经返回源罐，并立即归还放射源库和其它探伤器材
¨ 场地已经恢复
¨ 其它
探伤工作责任人
工作责任人
M月
D日
H时
VISA
署名
Name
姓名

放射源领用申请表
探伤许可证编号：XX-ES-0828-0169
放射源领用申请表

单位
XXXX企业
日期
XXXX.XX.XX
用源目标：现场XX区域探伤。

存放位置（编号）：

源编号：

核素：
活度：

估计时间： 自 XXXX.XX.XX 22：00点 至 XXXX.XX.XX 06：00点
领源人签字： 日期： 联络电话：
施工单位责任人签字： 日期：
SMN工程师签字： 日期：
备注：

注：此表使用由仓库管理员负责收回存档

附件3
版本：X

XX企业XX项目

放射源管理要求

目录
1.目标和范围 2
2.参考文件和责任 2
3.通常要求 2
4.工作前准备 3
5.射线探伤安全方法 3
6.探伤工作过程 4
7. 对放射源相关要求 4
7.1放射源存放 4
7.2放射源出源库 4
7.3放射源使用运输跟踪 4
8.辐射事故处理和汇报 5
9.附录清单 5
附录A：γ射线设备运输及使用统计 6
附录B：γ源探伤机安全操作规则 7

（10） 目标和范围
本要求描述了在XX核电站核岛安装工程使用放射源进行检验时安全管理要求，并要求了射线探伤人员职责和在正常情况和突发情况下将辐照程度降低至最低程度。
本要求适适用于XX核电站核岛安装工程中全部射线探伤工作。
2.参考文件和责任
--- 参考文件：
《放射卫生防护和辐射源安全标准汇编》7月；
《放射性同位素和射线装置放射防护条例》（中国国务院第449号令）；
《电离辐射防护和辐射源安全基础标准》(GB18871-)；
《核电建设工程安全管理》（PC-SQC-101）；
X射线机和g源探伤机安全操作手册；
《试验室组织机构及工作描述》
--- 责任
HSE管理室负责对射线探伤人员在辐射安全工作方面进行监督检验；
试验室主任负责无损检测工作安全防护，按要求完成辐射事故应急汇报并跟踪；
NDE组组长对其探伤班组员辐射安全及探伤现场安全方法负责，并负责放射源领取、使用和退库过程中安全；
NDE协调确保NDE组含有适用辐射防护管理要求和辐射防护所必需设备和仪器，并监督NDE人员按辐射防护管理要求要求安全进行检验工作；
射线探伤人员负责根据管理要求要求安全使用放射源实施检验工作；
3.通常要求
--- 从事射线探伤工作人员必需经过辐射防护专题培训并取得《放射工作人员证》；
--- 进入现场工作人员，必需经过入场培训并办理进场出入证，RT人员也必需持有效RT资质；
--- 射线探伤人员个人剂量监测和管理，必需根据GB18871-标准进行：
a) 射线检验人员应配有个人剂量胶片胸章和报警器；
b) 个人剂量胶片胸章由NDE工程师定时搜集送交地方政府卫生防疫站检测，并保留剂量数字统计。经检测如发觉超剂量现象，该RT人员应立即停止工作而且查明原因；
c) 探伤人员必需每十二个月进行身体健康检验,并建立健康检验档案及个人剂量档案。
4.工作前准备
--- 探伤组应含有以下防护仪器及装备：
· 场所监测剂量率仪
· 胶片胸章
· 辐射警告标志
· 警示灯、警示旗、警示带等
--- 按国家要求要求，办理射线探伤许可证；
--- 放射源一旦出库进入现场或在作业现场未退库之前，使用人和持有些人对放射源安全使用、运输和临时监管负全部责任；
--- 和g源工作相关人员必需严格遵守《g源探伤机安全操作规则》。
5.射线探伤安全方法
--- 探伤前，应由NDE组组长负责根据国家相关标正确定辐射控制区边界，辐射控制区边界剂量率应小于2.5uSv/h；
--- 在现场进行射线探伤工作前，应申请射线探伤工作卡，通报施工单位以避免和射线探伤发生交叉作业，并利用辐射警告标志、警示带或警示灯将辐射区封闭。通往辐射区全部入口均应隔离；
--- 在有防护层RT探伤间，应开启警示灯，告诫和该工作无关人员不得进入隔离线内通行区，同时清查作业区域非探伤工作人员离开作业现场；
--- 在公布射线探伤通知中，要说明射线探伤工作时间、结束时间、工作地点、隔离区域范围；
--- 在推出放射源之前，检验全部探伤人员是否到齐,以免发生意外照射。
6.探伤工作过程
--- 在放射源出库时，射线探伤人员一定要检验并证实放射源在机体内；
--- 放射源运输到现场后，在使用前射线探伤人员还要检验一次，放射源是否在机体内；
--- 探伤过程中，射线探伤人员随时观察剂量仪器,充足利用时间、距离、屏蔽进行防护，将辐照剂量控制在国家标准限值内；
--- 夜班责任人负责对辐射区域边界进行监测，边界处剂量率必需低于7.5uSv/h.
--- 工作结束收回放射源后，射线探伤人员也要检验一次，确保放射源收回机体内；
--- 探伤结束后，拆除警示器材；
--- 在运输放射源返回源库时，探伤工作责任人应确保运输放射源过程中安全。
7. 对放射源相关要求
7.1放射源存放
工程放射源储存仓库由业主负责根据国家相关要求建立及管理。试验室按业关键求提供放射源相关文件，经审查同意合格后，将放射源储存在业主源库内。
7.2放射源出源库
a) 只有NDE组射线探伤人员才能从源库中提出放射源；
b) 射线探伤工作责任人应验证NDE人员身份；
c) 放射源出入库时，负责填写《γ射线设备运输及使用统计》（附录A），并检验放射源是否在机体内；
d) 从源库领取放射源NDE人员应在《γ射线设备运输及使用统计》上签字；
e）使用专门运输车辆或经过按要求采取方法车辆运输放射源，运输车应挂辐射标牌。
7.3放射源使用运输跟踪
a) 射线探伤工作责任人应准备《γ射线设备运输及使用统计》，对全部NDE人员使用放射源进行跟踪；
b) 放射源使用时间：只许可在晚上10:00～次日早上6:00；
c) 特殊情况下，能够在其它时间提出使用，但应有同意文件及合适防护；
d) 放射源使用完后，探伤人员应立即将放射源送回源库（不能迟于早上6：00），并填写《γ射线设备运输及使用统计》；
e) 射线探伤工作责任人负责检验查对放射源，确保放射源仍在机体内。
8.辐射事故处理和汇报
--- 假如在工作中放射源卡住不能复位，在这种情况下，射线探伤人员必需：
a) 采取必需方法立即使放射源复位；
b) 采取方法后，假如还不能收回放射源，快速通知NDE责任人及企业HSE管理室，共同研究处理处理方案。
--- 在探伤过程中假如发生意外照射,应采取以下方法:
a) 受到意外照射人员立即停止工作，撤离工作现场，收回受害者个人剂量计和胶片胸章，送交卫生防疫部门，测试所接收剂量,进行个人剂量评价；
b) 进行模拟试验，估算其受照剂量，对一次受照射有效剂量当量≥ 0.05SV即时到指定医院进行身体检验、判定；
c) NDE组进行调查,并写出调查汇报；
d) 对事故处理和汇报,严格按《放射性同位素及射线事故管理要求》办理；
e) 分析事故责任,提出预防方法和对责任者处理意见。
--- 若发生放射源丢失或被盗事故时，应保护现场，立即向主管部门汇报，同时备好必用器材立即寻求，还要按国务院令第449号文要求报上级主管部门。
9.附录清单
附录A:γ射线设备运输及使用统计；
附录B:γ源探伤机安全操作规则；
附录A：Γ射线(源)设备运输及使用统计
γ射线(源)设备运输及使用统计
序
号
工作日期
设 备 号
活 性
（Ci）
出库时测试
uSv/h
(签 字)
运输过程统计
使用情况
(签 字)
送回测试
uSv/h
(签 字)

附录B：Γ源探伤机安全操作规则
γ源探伤机安全操作规则
（10） 总则
为了确保放射性工作人员和广大公众人身安全特制订本规程,以正确指导γ源探伤机正确操作。
本规程仅提出g源探伤机通用安全操作方法.操作者除应遵守本规程外,还应依据具体机器型号参考说明书进行操作。
2.具体说明
（1）在输源管、控制部件和探伤机体连接之前,用剂量仪检验 g源是否在机体之内,确定以后,方可进行工作。
（2）依据曝光焦点和机体距离确定使用输源管根数.将输源管和管之间接头连接牢靠。铺设输源管时,其弯曲半径不得小于300mm,输源管不得有显著压扁情况。每次使用输源管不得多于三根。
（3）铺设控制导管,其弯曲半径不得小于200mm。检验控制部件是否有严重磨损,操作是否灵活,有没有卡死现象,行程统计仪是否为0000值,不然不得操作。
（4）将输源管管头固定于曝光焦点处。
（5）将源顶鞭卸下,插入机体端部小管内。将输源管和机体利用快换接头相连接,并手握塑料管向外用力拉一下,以检验快换接头是否连接牢靠。
（6）将销打开,逆时针旋转选择环到连接位置,卸下端盖。
（7）使控制部件驱动缆一端阳接头和机体纵轴线成90°,将阳接头插入阴接头内后,使阳接头和机体纵轴线成平行状态,然后轻轻向外拉几下,检验连接是否牢靠。
（8）合上连接爪。
（9）将连接爪定位环推上并使凸出销插入机体孔内,顺时针旋转选择环至工作位置。此时g源装置处于工作状态。
（10）回到手摇曲柄处,摇动曲柄将源送至曝光焦点。在摇动过程中监视统计仪,当源快到顶点时,摇动不宜用力过锰,当源抵达顶点时,检验统计仪数值是否和输源管长度相符。此时g源己被送至预定位置。
输源过程中如有感觉卡死现象,此时应立即将源摇回机体,并检验输源管和操作部件内有没有异物或造成运转不灵活其它情况, 直至能正常工作为止。
3.具体说明（退出工作状态）
（1） 反向摇动曲柄直到摇不动为止,此时行程统计仪显示数字应为0000。
（2） 用剂量仪检验g源是否回到机体内屏蔽位置。
（3） 旋转选择环到连接位置,取下连接爪定位环。
（4） 打开连接爪:按和2.(7)条相反动作取下驱动缆一端阳接头。
（5） 盖上端盖,旋转选择环到锁紧位置。
（6） 将锁锁上。
（7） 卸下输源管,将源顶鞭插上。
此时,工作过程全部结束。第二次工作时,则反复此过程。不许可在连续工作时不按此步骤操作。
4.注意事项
（1） g源探伤仪操作应由熟悉本规程,且经培训合格人员进行。
（2） 源输送和回收过程应在剂量仪或报警器监视下进行,以随时监视源所处位置。
（3） 工作时须划定安全工作区域或派人进行警戒;以防她人误入禁区。
（4） 高空作业将机体放置平稳,并对输源管、控制部件和机体进行必需固定,预防坠落形成辐射事故。
（5） g射线探伤机操作最少应由二人进行,不许可一人单独作业。
（6） 该机不许可任意折卸,g源未被确定收回机体前,不许可卸下输源管。
（7） 输源管和操作部件内部,应注意保持清洁润滑,严禁异物进入管内。
（8） g源探伤机存放在专用库房内,由专员发放保管。
（9） g源探伤机连接和拆卸（输源管和机体,控制部件和机体）必需由作业班组责任人完成,并对其工作安全负责。
（10）在放射源入库前, 夜间责任人必需检验机体是否有损坏,以明确责任,同时各组控制部件及导管由各班组责任人负责保管。
附件4

XX企业XX项目

辐射事故应急预案

目 录
1、目标 3
2、假设事故情景 3
3、适用范围 3
4、关键危险点 3
5、程序责任人/部门和关键相关人员/部门 3
6、应急组织 3
6.1日常协调员 3
6.2应急行动组 3
7、应急行动 4
7.1应急行动开启条件 4
7.2应急步骤 4
7.3应急报警和通讯 6
7.4应急设备和器材 6
7.5统计 6
7.6存放和修订 6

1、目标
为实施放射源储存或射线检验工作中放射源事故应抢救援编制本预案。
2、假设事故情景
本预案针对以下事故情景：
--- 现场放射装置操作失灵；
--- 放射源或放射装置在由试验室运输、使用或保留时失踪事件。
3、适用范围
XX核电站建设施工工地。
4、关键危险点
放射装置失灵造成人员受到超标照射；
放射源丢失或安全运行系统失控而使人员受到异常照射；
5、程序责任人/部门和关键相关人员/部门
NDE责任人对本预案制订和实施负担直接领导责任；
本预案由NDE工程师负责组织编制，企业质保经理审核，总经理同意；
企业HSE管理室对预案落实和实施情况进行监督。
6、应急组织
6.1日常协调员
试验室任命XX同志担任日常协调员，经过企业HSE管理室和工程企业安全部门取得相关信息，并参与协调。
6.2应急行动组
6.2.1应急行动组织机构图

应急总指挥

应急副总指挥

应急办公室
日常协调员

交通组

救护组
事故处理组

6.2.2应急行动组组员
序号
姓名
职责
办公室电话
手机
值班地点
1
XX
应急总指挥
XX
XX
现场
2
XX
应急副总指挥/事故处理组组长/
日常协调员
XX
XX
现场
3
XX
救护组组长
XX
XX
现场
4
XX
交通组组长
XX
XX
现场
5
XX
交通组组员
XX
XX
现场
6
XX
事故处理组组员
XX
XX
现场
7
XX
事故处理组组员
XX
XX
现场
8
XX
救护组组员
XX
XX
现场
在进行放射性工作时，应该安排应急行动组组员（2人或以上）值班。
6.2.3责任
--- 应急总指挥对应急预案实施负有直接领导责任；
--- 应急副总指挥帮助总指挥处理工作，并在总指挥外出时代理总指挥职务；
--- 日常协调员负责和HSE管理室、业主安全主管部门接口；
--- 救护组负责对事故中受伤人员进行紧抢救护；
--- 事故处理组负责对事故区域警戒；
--- 交通组负责事故中运输活动；
--- 应急办公室设在XX楼XX房间，办公室电话为：XX
--- 事故处理组组员/救护组组员/交通组组员完成组长安排多种工作。
7、应急行动
7.1应急行动开启条件
放射装置失灵，NDE无法自行处理；
放射源确定丢失。
7.2应急步骤
（1）密封源事故处理
密封源事故多因放射源丢失或安全运行系统失控而使人员受到异常照射。发生丢失放射源事故时，应采取以下方法：
——急报报警电话 119 、110 ，非本企业人员快速撤离现场
--- 立即汇报市环境保护部门电话（XX）、本单位保卫部门、HSE管理室和业 主安全主管部门；且汇报省辐射监督站电话（XX）
--- 由NDE组开启应急预案，HSE管理室跟踪和监督；
--- 公安部门、业主安全主管部门、企业HSE管理室和保卫部门立即组织对一切出工地车辆和行人进行放射性物品检测，直到找到放射性装置；
--- 事故单位立即组织搜寻和排查工作，业主相关部门配合；
--- 公安部门立即向全工地发出警报，并组织调查和监督搜寻工作；
--- 企业HSE管理室亲密跟踪调查和搜寻情况，直到找到放射性装置；
--- 按相关程序要求组织事故调查，递交事故汇报。
（2）在工作中放射源卡住不能复位
采取以下方法：
--- 采取必需方法（如检验安全连锁装置是否失灵，是否严格按操作程序进行操作并操作到位等）立即使放射源复位；
--- 假如还不能收回话，应立即封锁现场并立即通知试验室责任人及企业HSE管理室；
--- 由试验室和企业HSE管理室联合制订处理方案并共同实施，直至危险解除。
（3）在探伤过程中发生意外照射
应采取以下方法：
--- 立即收回受害者个人剂量计，送交卫生防疫部门，测试所接收剂量，进行个人剂量评价；
--- 进行模拟试验，估算其受照剂量，对一次受照射有效剂量当量≥0.05Sv立即到指定医院进行身体检验判定；
--- NDE组进行调查，并写出调查汇报；
--- 分析事故责任，提出预防方法和对责任者处理意见；
--- 写出事故处理汇报，存档并保管。
（4）受照或受污染人员处理
对事故中受照人员，可经过个人剂量计模拟试验，生物及物理检验等方法估冥其受照剂量。对一次受照有效剂量超出0.05Sv(5rem)者，应给医学检验；对一次受照有效剂量超出0.1Sv(10rem)者，应立即给医学检验和必需处理；对一次受照有效剂量超出1.0Sv(100rem)者，应由放射病临床医师负责处理。
7.3应急报警和通讯
通知6.2节相关人员。
7.4应急设备和器材
名称
数量
责任人
存放位置
长柄钳
XX
XX
NDE库房
防护铅衣
XX
XX
NDE库房
7.5统计
开启预案应该统计，由日常协调员编写和保留：
--- 应急预案落实情况；
--- 应急行动统计。
7.6存放和修订
--- 经过审核和同意应急预案由HSE管理室和试验室分别存放一份；
--- 依据人员进场情况，职务变动和上游文件修改不停修订。
