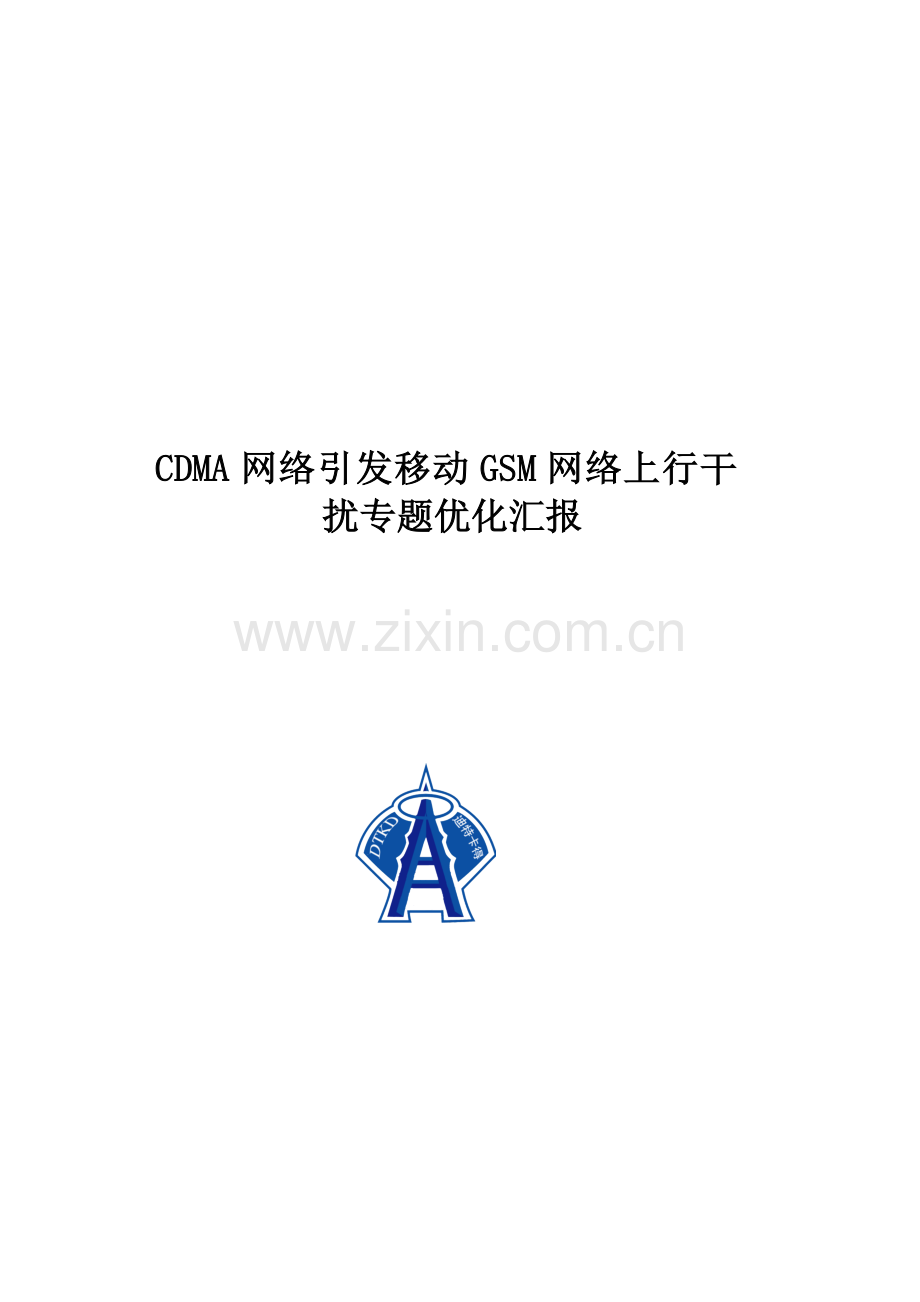

CDMA网络引起移动GSM网络上行干扰专项优化改进报告.doc

CDMA网络引发移动GSM网络上行干扰专题优化汇报 目 录1上行干扰概述31.1背景介绍31.2上行干扰分类32CDMA干扰42.1COMA网络引发GSM网络上行千扰影响42.2COMA网络造成移动GSM网络产生千扰原因42.3COMA网络引发GSM网络上行干扰类型42.3.1 阻塞干扰42.3.2 杂散干扰53CDMA干扰定位及处理方法53.1 CDMA干扰定位53.2 CDMA干扰处理方法及经典案例63.2.1 CDMA干扰处理方法63.2.2 经典案例64总结71 上行干扰概述1.1 背景介绍伴随移动通信不停发展，频率资源日趋担心，多种潜在干扰源正以惊人速度不停产生。伴随各个运行商之间频率复用度不停增加、同时对控制干扰要求不停提升，干扰存在给我们网络正常运行带来了一定不良影响。作为网络优化问题关键问题，处理无线干扰问题显得越来越关键。干扰是影响网络质量关键原因之一，对通话质量、掉话、切换、拥塞全部有显著影响，它不仅影响了我们网络正常运行，而且影响了用户通话质量，是用户申告关键原因之。所以，必需对不一样干扰进行分析，找到行之有效方法降低干扰，提升网络质量，上行干扰类型较多，处理尤其困难，这是一项长久连续工作。1.2 上行干扰分类依据我们现在在实际工作中所碰到干扰类型，关键有以下多个情况：硬件故障：如TRX故障：硬件性能下降，接收灵敏度下降，无法正确解码上行信号等会造成上行BAND存在干扰。天线故障：通常全部出现在使用时间较长基站，因为天线老化性能下降或馈线接头松动、进水而产生干扰。网内干扰：同邻频干扰；网内直放站干扰；室分系统中无源器件干扰；天馈避雷器、塔放故障：因为天馈避雷器、塔放老化或质量问题造成基站出现互调信号，无线信号杂乱，影响正常频率计划，从而使无线环境恶化网外干扰：非法私装直放站干扰；CDMA干扰；杂散和互调干扰；EMI干扰：EMI问题是日常常常碰到问题，任何电器设备，假如屏蔽不好，全部会或多或少向外发射杂乱无线电波；其它同频段无线设备、干扰器。 2 CDMA干扰2.1 COMA网络引发GSM网络上行千扰影响GsM移动通信技术在中国快速发展,现在已经发展相当成熟阶段,在实际网络优化工作中,发觉电信CDMA引发移动GSM系统上行干扰问题已经成为网络优化中一个不容忽略关键问题。干扰大小是影响网络关键原因,对通话质量、掉话、切换、拥塞全部有很大影响。当GsM网络存在严重上行干扰时,用户感知以下:2.2 COMA网络造成移动GSM网络产生千扰原因中国移动GSM900M工作频率范围:上行:890一909MHz,下行:935一954MHz:中国电信CDMA800M工作频率范围:上行:825一835MHz,下行870一880MHz。从频段上来看.CDMA下行频中国移动和中国电信各自上下行工作频率范围段和GsM上行频段间隔只有IOMHz(部分地域只有SMHz),若基站滤波器选择、站址计划不合理,将轻易引发GSM网络上行干扰,从而造成GsM系统接收性能下降。干扰是相互,但因为GSM网络发射频段和CDMA网络接收频段相差较远,且CDMA是直接序列扩频通信系统,抗干扰性能很好,所以GsM网络对CDMA网络所造成干扰基础能够忽略)。究其根本, CDMA对外干扰,最直接原因是硬件中滤波器滤波特征不理想所产生带外辐射造成。2.3 COMA网络引发GSM网络上行干扰类型结合干扰性质,CDMA网络对GSM网络干扰可分为阻塞干扰和杂散干扰两类。2.3.1 阻塞干扰任何接收机全部有一定接收动态范围,在接收功率超出接收动态许可最大功率电平时,会造成接收机饱和,从而降低接收机增益,造成接收灵巧敏度恶化,即使干扰系统不产生任何带外杂散,假如被干扰系统滤波器对干扰系统发射抑制能力不足,也将使信号落人到后端接收机上,使接收机饱和,从而引发阻塞干扰。阻塞干扰根本原因在于接收滤波器抑制能力不足,和发射信号带外杂散无关。2.3.2 杂散干扰因为发射滤波器滚降特征(任何滤波器全部不可能是理想阶跃方法),造成任何系统总存在一定带外辐射。带外辐射关键能量起源是宽带噪音、谐波和互调产物、寄生辐射及杂散辐射,通常统称为杂散辐射。CDMA80OM频段在890MHZ周围发射杂散恰好落在GsM系统接收频段内,当这种干扰信号电平靠近甚至超出GSM系统底噪时,会造成GsM接收灵敏度下降,进而引发覆盖收缩,接人困难等现象。3 CDMA干扰定位及处理方法3.1 CDMA干扰定位CDMA网络干扰关键经过KPI指标把硬件故障、频率干扰原因排除然后初步定位为CDMA干扰，今天我们将依据长久总结发觉CDMA网络对移动GSM网络干扰规律，借助ODBC指标分析工具，对CDMA网络干扰进行初步判定，其特征以下图所表示：从上图可看出CDMA干扰和话务、时间基础没关系，全时段全部存在。3.2 CDMA干扰处理方法及经典案例3.2.1 CDMA干扰处理方法从CDMA网络对GSM网络干扰产生原因分析，处理干扰手段关键有三个：一、和电信企业协商，对产生带外噪声小区增加滤波性能很好滤波器，这能够有效消除干扰，不过操作起来相当较难；二、到基站现场，观察移动基站和电信CDMA基站距离及各小区方位角，结合周围环境及各小区话务情况，对存在较大干扰小区进行天线调整，尽可能避开CDMA天线正面干扰，同时考虑原方向信号覆盖情况，这个方法是这次CDMA带外噪声干扰整改中关键采取一个手段；三、因为大部分CDMA带外噪声干扰全部是低频段，所以能够结合干扰评定，将低频段频点更换为高频段点。以上三种方法中方法一效果显著但实施难度大，方法二和三实施难度较小不过效果不是十分显著，结合以上三种方法特点：今天我们将使用一个新方法进行处理，及在受干扰小区接收端加装加装接收滤波器，对接收带外发射信号进行抑。3.2.2 经典案例18358（罗平鲁苦）小区长久高干扰、上行质差，检验基站无任何告警，数次更换硬件和优化频点无效果，最终到站上排查为C网干扰，安装滤波器处理后干扰消失、质量显著改善，安装滤波器前后效果对比以下图所表示：处理前后干扰情况处理前后话音质量4 总结 电信CDMA引发移动GSM系统上行干扰问题已经成为网络优化中一个不容忽略关键问题，前期因为受设备、环境等个方面影响，电信CDMA引发移动GSM系统上行干扰问题处理效果不很很好，此次试点使用滤波器对CDMA干扰处理有了显著效果，有较强推广意义。迪特卡得实施小组通讯录：姓名职位 电话Email吕昌云地市责任人王友彪地市工程师wangyoubiaobjdtkd。C刘晓艳地市工程师致礼！ 迪特卡得综合频率优化服务 曲靖项目组 10月13日
