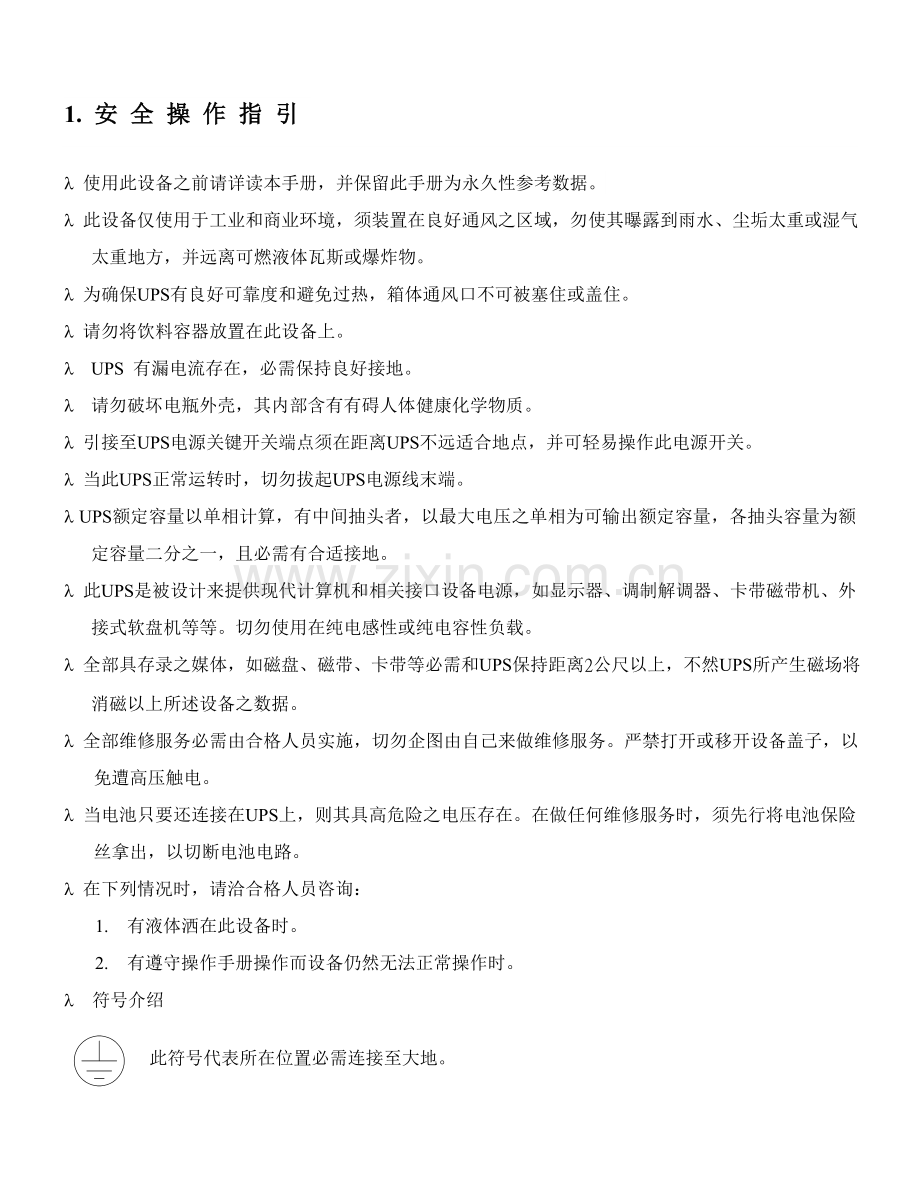

1. 安 全 操 作 指 引

l 使用此设备之前请详读本手册，并保留此手册为永久性参考数据。
l 此设备仅使用于工业和商业环境，须装置在良好通风之区域，勿使其曝露到雨水、尘垢太重或湿气太重地方，并远离可燃液体瓦斯或爆炸物。
l 为确保UPS有良好可靠度和避免过热，箱体通风口不可被塞住或盖住。
l 请勿将饮料容器放置在此设备上。
l UPS 有漏电流存在，必需保持良好接地。
l 请勿破坏电瓶外壳，其内部含有有碍人体健康化学物质。
l 引接至UPS电源关键开关端点须在距离UPS不远适合地点，并可轻易操作此电源开关。
l 当此UPS正常运转时，切勿拔起UPS电源线末端。
l UPS额定容量以单相计算，有中间抽头者，以最大电压之单相为可输出额定容量，各抽头容量为额定容量二分之一，且必需有合适接地。
l 此UPS是被设计来提供现代计算机和相关接口设备电源，如显示器、调制解调器、卡带磁带机、外接式软盘机等等。切勿使用在纯电感性或纯电容性负载。
l 全部具存录之媒体，如磁盘、磁带、卡带等必需和UPS保持距离2公尺以上，不然UPS所产生磁场将消磁以上所述设备之数据。
l 全部维修服务必需由合格人员实施，切勿企图由自己来做维修服务。严禁打开或移开设备盖子，以免遭高压触电。
l 当电池只要还连接在UPS上，则其具高危险之电压存在。在做任何维修服务时，须先行将电池保险丝拿出，以切断电池电路。
l 在下列情况时，请洽合格人员咨询：
1. 有液体洒在此设备时。
2. 有遵守操作手册操作而设备仍然无法正常操作时。
l 符号介绍

此符号代表所在位置必需连接至大地。

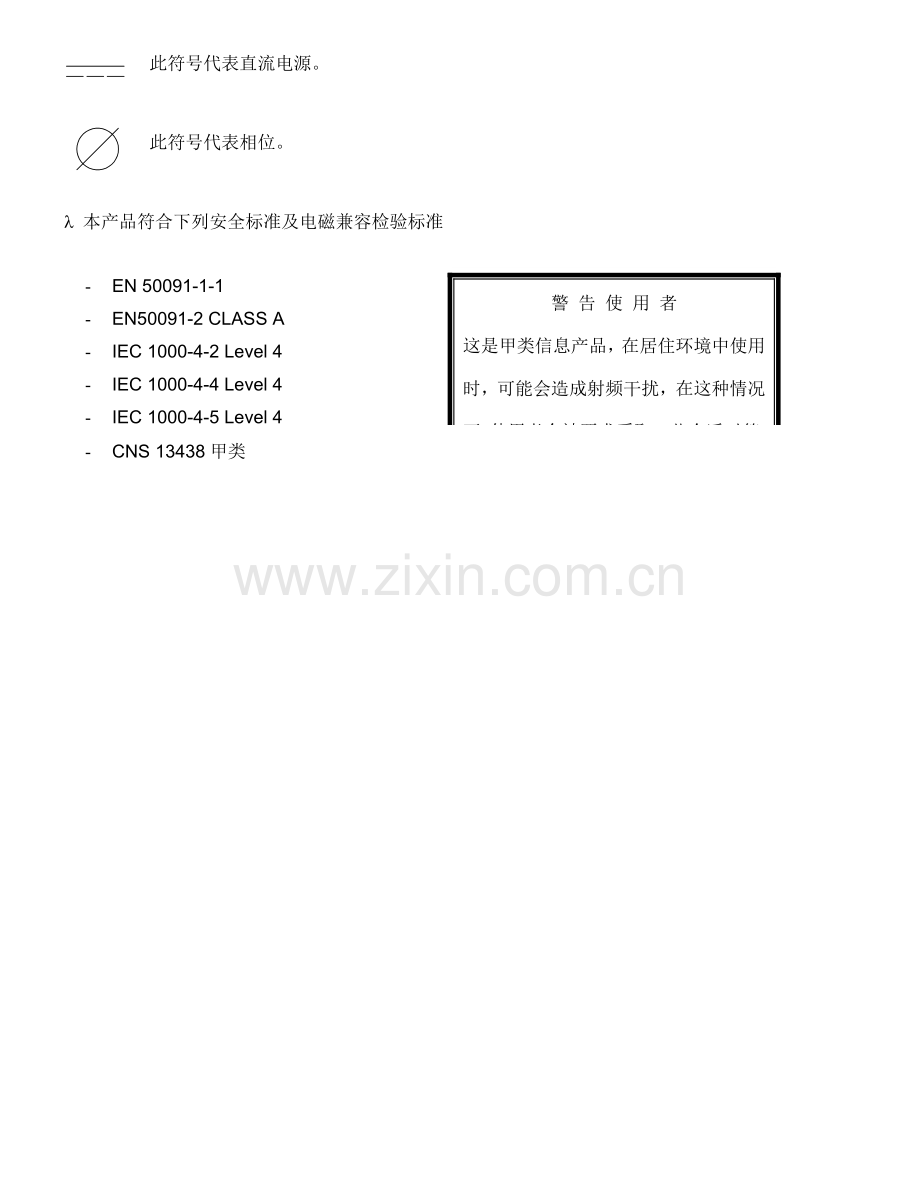

此符号代表直流电源。

此符号代表相位。

l 本产品符合下列安全标准及电磁兼容检验标准

- EN 50091-1-1
- EN50091-2 CLASS A
- IEC 1000-4-2 Level 4
- IEC 1000-4-4 Level 4
- IEC 1000-4-5 Level 4
- CNS 13438甲类

警 告 使 用 者
这是甲类信息产品，在居住环境中使用时，可能会造成射频干扰，在这种情况下，使用者会被要求采取一些合适对策。

2. 介绍

b 功效和特色

l 真正在线式设计，提供您关键电气设备一个全天候不停电之电源。
l 宽广输入电源范围，可降低电池放电机率。
l 自动侦测输入频率可操作于50 Hz或60Hz。
l 输入电流具功率因子修正和使用高频脉宽调变逆流器，使 UPS 含有高性能特征。
l 可选择隔离或自耦变压器来提供电气隔离和多重输出电压。
l 在 UPS 无市电输入时，许可由电池开启，提供稳定交流电力。
l 远程紧急断电：可于紧急状态以远程开关装置，将输出立即切断，预防危险。
l 标准配置RS232、AS 400 和多种状态接点接口，适适用于各类型计算机通讯。
l 可选购SNMP 适配卡以提供网络通讯。
l 利用微处理器技术实施自我侦测和 LCD 讯息显示，以提供具体运转状态信息。
l 有手动和静态两种旁路开关型式切换至关键电源。
l 静态旁路供给电路含有突波抑制和 EMI 滤波功效。
l 逆流器自动回复：
1. UPS 逆流器在低电池电压关机后交流电源恢复时，可自动再开启。
2. 当过载情况清除，可由静态旁路自动转回逆流器输出。
l 在长时间备用模式操作下，可将警告声关闭。
l 可另外增加外部电池组，以延长备用模式运转时间。
l 可选择经济模式操作: 当输入电压在额定电压±10%范围内，UPS将在旁路状态下工作，若超出范围外则切换至逆流器状态下操作，可提升UPS之运转效率。
l 当 UPS 在旁路模式操作下，可自动侦测旁路电压，若输入电压超出额定电压 + 15%～- 20%范围外，将关闭输出以保护电气设备。
l 当在备用模式低电池电压关机后，自动侦测电池电压若过低时，将UPS控制电源关闭，以保护电池之寿命。

H

GES
¬
­
®®
¯
°
±
²
b UPS机种编码规则

¬ 容量

­ 系列
® 输入电压

¯ 输出电压

°

±
² 包装
b 前控制面板说明

图 1-1 前控制面板

1. 逆流器 ON 开关
Ä 开启UPS逆流器。
2. 逆流器OFF 开关
Ä 关闭UPS逆流器。
3.语言选择及其它功效键
Ä 按此键可进入选择语言画面及其它功效。
4. LCD 功效选择及警报声消除键
Ä 可选择不一样电力信息在LCD上显示及按此键超出3秒后可将警报声消除。
5. I/P1 LED
Ä 指示输入交流电源。
6. I/P2 LED
Ä 指示旁路交流电源。
7. BYPASS LED
Ä 指示负载电源是由静态旁路经滤波器供给，为旁路状态。
8. AC/DC LED
Ä 指示 UPSAC/DC正在运转。
9. BATTERY LED
Ä 当此LED 亮时为指示 UPS 正操作在备用模式，即内部电池正在放电中。
10. DC/AC LED
Ä指示 UPS DC/AC 逆流器正在运转。
11. O/P LED
Ä 指示UPS 输出正常。
12. EMERGENCY POWER OFF
Ä 当按此键超出1秒后可关闭UPS运转及输出。
13. LCD 液晶显示器
Ä LCD (240点x64点)显示，指示UPS 运转状态，多种输出/输入及电瓶电压状态，当状态改变或按选择键时，背光会亮起一分钟。

b 后控制面板说明

10/15/20/30KVA 三进三出 15/20KVA 三进单出

电池箱 (可内含充电器)

1. 手动旁路维护开关：
使用于维修保养时，可将负载由 UPS 静态旁路供电切换至由交流市电直接供给。
2. 输入端子排：
连接交流市电输入。
3. 输出端子排：
连接负载输出。
4. 电池端子排：
外部电池箱可经由电池连接线连接至 UPS 电池端子排。
5. 排气扇：
UPS通风冷却用。
6. RS-232界面：
具体说明，请参考第6章。
7. AS-400界面：
具体说明，请参考第6章。
8. 干接点界面：
具体说明，请参考第6章。
9. 远程紧急关机：
具体说明，请参考第6章。
10. SNMP适配卡：
具体说明，请参考第6章。
11. 电池开启键：
当交流市电电源故障时，可由同时按下此键及逆流器 “ON” 键，以电池开启 UPS 逆流器，可提供稳定交流电源。
12. 主电源输入断路器：
UPS主电源输入断路器为供维护、故障排除及安全保护使用。
13. 旁路电源输入断路器：
UPS旁路电源断路器为供维护、故障排除及安全保护使用。
14. 输出断路器：
使用于输出过负载保护。(UPS 含有电子式保护此为选购配置)
15. 电池保险丝：
电池保护用保险丝。
16. 电池箱交流输入插座：
此交流电源为当电池箱内部含充电器时所输入AC电源。
17 电池箱输出端子排:
可经电池连接线连接至UPS 电池端子排。

3. 技术数据

机种
GES103H
三进
三出
GES153H
三进
单出
GES153H
三进
三出
GES203H
三进
单出
GES203H
三进
三出
GES303H
三进
三出
1.功率
1.1 视在功率 (VA)
10000VA
15000VA
0VA
30000VA
1.2 有效功率 (W), 功率因子=0.8
8000VA
1W
16000W
24000W
2.波形
正弦波
3.输入
3.1 输入电压
156V~280V/270V~485V三相四线
3.2 输入电流
15A
23A
30A
45A
- 涌入电流
< 300A
- 功率因子
>0.95（满载）
3.3 效率 (满载电阻性负载)

* 标准机型（不含变压器）

- 在线模式（不含隔离变压器）
90%
- 经济模式
97%
* 标准机型（含变压器）

- 在线模式
87%
- 经济模式
95%
3.4 输入频率
50/60Hz±3Hz(自动选定)
3.5 输入保护断路器
25A(3P)
32A(3P)
40A(3P)
63A(3P)
3.6 旁路保护断路器
25A(3P)
80A(1P)
32A(3P)
100A(1P)
40A(3P)
63A(3P)
4.输出
4.1 输出电压

- 有效值电压 (批注)
220/230/240V
- 静态调整
± 2%
4.2电压回升时间 (满载计算机性负载)
< 150 ms
4.3 电压谐波失真率

- 不含隔离变压器
< 3% 线性负载, < 5% 非线性负载
- 含隔离变压器
< 3% 线性负载, < 6% 非线性负载
4.4 过载能力
≦102%: 连续

102%~125%: 1分钟

125%~150%: 30秒

> 150%: 2秒
4.5 短路能力
≧55A
≧190A
≧80A
≧260A
≧110A
≧150A
4.6 输出频率

50/60Hz ± 0.1Hz (备用模式)
4.7 输出保护断路器

80A(2P)

100A(2P)

4.8 波形因子
3:1

机种
GES103H
三进
三出
GES153H
三进
单出
GES153H
三进
三出
GES203H
三进
单出
GES203H
三进
三出
GES303H
三进
三出
5. 电池和充电器

5.1 形式
12V/26Ah 或12V/40Ah
5.2 电池数量
20个
20个x2
5.3 保护
电池 保险丝x2
5.4 充电电压
274 VDC(浮充)287 VDC(均充)
5.5 充电电流
2.6A(at 250VDC)
5.6 涓流充电
约 30 mA
5.7 低电池电压关机
200VDC
5.8 电池放电时间
附表(一)
6. 运转

6.1 转换时间

* 在线模式

- 转换至备用模式
0ms
- 逆流器到静态旁路
< 1ms
- 静态旁路到逆流器
< 1ms
* 经济模式

- 转换至备用模式
< 8ms
- 逆流器到静态旁路
< 1ms
- 静态旁路到逆流器
< 1ms
6.2 噪音
< 60 dBA
7信息显示

7.1系统状态指示
I/P1, I/P2,AC/DC, DC/AC, O/P, BATTERY, BYPASS
7.2 显示器
参考第五章
8. 通讯接口

8.1 RS-232
参考第六章
8.2 AS-400
参考第六章
8.3干接点
参考第六章
8.4 SNMP 功效
参考第六章
8.5远程紧急关机
参考第六章
9. 连接

9.1输入端子排
100A
9.2输出端子排
100A
9.3外部电池连接端子排
100A
10. 手动旁路维护开关功效
有

机种
GES103H
三进
三出
GES153H
三进
单出
GES153H
三进
三出
GES203H
三进
单出
GES203H
三进
三出
GES303H
三进
三出
12. 外观

12.1 尺寸 (主机，电池箱)

- 深度
650mm/26.5inches
630mm
- 宽度
380mm/15.5inches
280mm
- 高度
860mm/35.1inches
565mm
12.2 净重

- 主机 (不含变压器)
108Kg/238 lbs
44Kg
44Kg/97lbs
- 主机 (含变压器)
180Kg/397lbs
210Kg/465lbs
220Kg/485lbs
240Kg/529lbs
- 电池箱
270Kg/595lbs(12V/26AH*20);370Kg/816lbs (12V/40AH*20)
13. 环境
333

13.1 周围操作温度
0oC~40 oC/32 oF~104 oF
13.2 周围储存温度
-20 oC~40 oC/-36 oF~104 oF
13.3 相对湿度
5%~95%
14. 标准

14.1 EN50091-1-1
符合
14.2 EN 50091-2  CLASS A

符合
14.3 IEC1000-4-2 LEVEL 4
符合
14.4 IEC1000-4-4 LEVEL 4
符合
14.5 IEC1000-4-5 LEVEL 4
符合
14.6 CNS 13438甲类
符合

注 解 视变压器种类而定，三进单出其输出电压有110V/115V/120V单相二线式，220V/230V/240V单相二线式，110V/220V、115V/230V、120V/240V单相三线式。三进三出其输出电压有220V/380V、230V/400V、240V/415V三相四线式，110/190V、120V/208V、127V/220V三相四线式。输出电压可由RS-232搭配UPS Interior 软件设定。
<附表一>外接电瓶箱放电时间参考对照表
容量
输出功率因子
电池规格及数量 (CSB)
放电时间
H-10KVA
0.7
12V/7AH*20PCE*2组
11min
0.8
9min
0.7
12V/26AH*20PCE*1组
30min
0.8
25min
0.7
12V/40AH*20PCE*1组
50min
0.8
40min
0.7
12V/26AH*20PCE*2组
70min
0.8
60min
0.7
12V/40AH*20PCE*2组
120min
0.8
110min
H-15KVA
0.7
12V/26AH*20PCE*1组
15min
0.8
13min
0.7
12V/40AH*20PCE*1组
25min
0.8
23min
0.7
12V/26AH*20PCE*2组
45min
0.8
35min
0.7
12V/40AH*20PCE*2组
70min
0.8
60min
0.7
12V/40AH*20PCE*3组
120min
0.8
110min
H-20KVA
0.7
12V/26AH*20PCE*1组
10min
0.8
7min
0.7
12V/40AH*20PCE*1组
20min
0.8
15min
0.7
12V/26AH*20PCE*2组
30min
0.8
25min
0.7
12V/40AH*20PCE*2组
50min
0.8
40min
0.7
12V/40AH*20PCE*3组
80min
0.8
70min
0.7
12V/40AH*20PCE*4组
120min
0.8
110min
H-30KVA
0.7
12V/26AH*20PCE*2组
15min
0.8
13min
0.7
12V/40AH*20PCE*2组
25min
0.8
23min
0.7
12V/40AH*20PCE*3组
50min
0.8
40min
0.7
12V/40AH*20PCE*4组
70min
0.8
60min

4. 安装

b 运输
UPS运达时请检验设备情况，若发觉包装或设备有损坏时，请立即连络供货商或运输者。

b 开箱检视
小心地开箱取出UPS(具体拆装方法，标示于外箱上)，并保留箱子和包装物 (如你必需送回UPS，请包装成原来一样)，目视检验UPS因运输时可能造成损坏。如有损坏或遗失任何对象，请连络负责之经销商，放置好对象等候运输回经销商。

b 储存和电池保养
¥ 假如UPS在安装前需存放，必需放置在干燥且通风区域。
¥ UPS最大储存温度：
-20OC到+60 OC不含电池。
-20OC到+45 OC含电池，限短时间。
¥ 最长电池寿命周围环境温度为15oC至25 oC，电池寿命在超出25 oC时，每升高10 oC，则寿命将减低二分之一，在正常之运转情况下，电池寿命约可使用5年。
¥ 电池第一次充电时间必需大于8小时。
¥ 若在8小时充电后，若机器备用状态下工作，电池仍然保持低电压时，则请连络授权经销商更换电池或作充电特征检测。
¥ 假如UPS需长时间关机，提议先将电瓶充电二十四小时，且大约每三个月再充电一次，以免电池损坏。
¥ 更换电池时，请使用一样数目及下列型式电池:
12V/40Ah 20个一组/ YUASA(NP38-12)或CSB(GP12400)
12V/26Ah 20个一组/ YUASA(NP26-12B)或CSB(GP1260)

b 固定处理
¥ 安装UPS时，后面需有50cm/19.7inch空间做为通风，图4-1所表示。此UPS装置有轮子，可做为短距离移动，并由下方四个支撑架来固定。
¥ 图4-2所表示，松开支撑架，即可固定此设备。
图 4-1 通风 (上视图) 图 4-2 固定处理 (前视图)

b 电线选择及输入/输出连接

l 电线之选择：请选择符合安规之电线如VW-1或FT-1等。
l 线径选择参考表
容 量
输入连接线线径
输出连接线线径
电池连接线线径
10KVA 三进三出
12AWG / 3mm²
12AWG / 3mm²
8AWG / 8mm²
15KVA 三进单出
10AWG / 5mm²
6AWG / 14mm²
6AWG / 14mm²
15KVA 三进三出
10AWG / 5mm²
10AWG / 5mm²
6AWG / 14mm²
20KVA 三进单出
8AWG / 8mm²
4AWG / 22mm²
4AWG / 22mm²
20KVA 三进三出
8AWG / 8mm²
8AWG / 8mm²
4AWG / 22mm²
30KVA 三进三出
6AWG / 14mm²
6AWG / 14mm²
2AWG / 38mm²

¥ 以上参考电线线径为标准机型(不含变压器)，若含有变压器请依实际电流选择合适线径，以维护使用安全。
¥ 若在UPS电池端子排并联输出至外接电池箱，则电池连接线可使用较小线径。
¥ 外接电池箱之地线，请接至输入或输出端子排地线。
¥ 请依据美国国家电气法规（NEC），安装适宜导管及绝缘套。
导管：直径1寸长柔韧金属导管。
绝缘套：直径 40.5 mm，高度 13.1mm。

¥ 连接输入/ 输出电线，必需遵守下列事项：
1. 锁线端子前，必需关机并关闭交流输入电源。
2. 确定输入/输出电线锁附紧固，其最小锁紧力矩不可小于35 lbs。

b 后盖端子排配线说明
l 输入三相/输出三相

* 出厂时，旁路电源，(W4,W5,W6 )和主电源(W1,W2,W3)连接在一起。

l 输入三相 / 输出单相二线
* 出厂时，旁路电源以铜排及W4,W5和主电源(W1)连接在一起。
l 输入三相 / 输出单相三线
* 出厂时，旁路电源以铜排及(W4,W5 )和主电源(W1)连接在一起。
* 请勿于单组< 110V, 115V, 120V>加超出半载，不然断路器可能会保护跳脱。
l 怎样将输出单相三线修改为单相二线(110, 115, 120V)
* 出厂时，旁路电源以铜排及(W4,5 )和主电源(W1)连接在一起。
* 请将W114接在N，W118接在L，并把附件短路铜排将N和G短路一起及更换附件端子排贴纸。

l 若需将UPS修改为双回路电源式或热备份接线，请洽专业人员将旁路输入电源接至另一电源，请注意连接时旁路电源水线(N)电位是否和主电源水线相同，若非共水线系统，请在旁路电源加入隔离变压器。

b初始设定
UPS出厂时，电压及频率已由专业人员做好调整及设定。若需要变动设定时，请通知专业维修人员经由RS-232使用UPS Interior软件做修改。

5. 操作
b 旁路状态
使用于旁路模式
1 若UPS只需在旁路模式，则只需将旁路断路器开启，则UPS运转于旁路状态。
1 若UPS需开机或充电，则务必需先将外接电池箱直流输出接至UPS电池端子排，并将电池箱保险丝安装好后3秒再开启旁路及输入断路器，则UPS正常运转于旁路模式并对电瓶充电。
1 若旁路电压超出+15%~-20%范围外，则关闭UPS输出，保护电气设备。

b 开启/关闭逆流器
开启逆流器:
¥ 当UPS处于旁路模式时，压下逆流器开关”ON”键，1秒后将开启逆流器。
¥ 当交流电源输入故障时，可同时压下电瓶开启键及逆流器开关 “ON” 键，3秒后将开启逆流器。
¥ UPS 开始自我测试时，将显示多种状态于 LCD 显示器上。
¥ 自我测试后负载将由逆流器供给。
闭关逆流器:
压下逆流器关闭”OFF”键以关闭逆流器 :
¥ 假如输入存在，UPS将转换至旁路模式。
¥ 不然LCD将显示 ”UPS OFF WAITING” 约十秒钟直到UPS完成关机动作，此时LCD不再显示。
¥ 务必待LCD画面不再显示，才可将电瓶保险丝移除。

b LCD 功效选择开关
按下功效选择键，可显示不一样电力信息于 LCD 上。
l LCD为4行x15字, 而三进单出和三进三出显示略有不一样:
三进单出： 第一行为UPS状态，旁路模式(ON BYPASS)、正常模式(ON INVERTER)、备用模式(ON BATTERY)。第二、三、四行则显示以下所列UPS输入输出及电瓶电力信息：
(旁路电压)
(逆流器电压)
(输出电压)

按select
按select
按select
按select
BYPS = XXX V XX.X Hz
INVT = XXX V XX.X Hz
OUTV = XXX V XX.X Hz

IN R = XXX V XX.X Hz
IN S = XXX V XX.X Hz
IN T = XXX V XX.X Hz

BATT = XXX V XXX %
CHRG = XXX V FLOAT
TEMP = XXX℃
LOAD = XXX % XX.X KW
OUTA = XXX A
XXXXXXXXXXXX

(输出负载)
(输出电流)
(软件版本及机器ID Number)
(电瓶电压及百分比)
(充电电压及充电模式)
(机内温度)
(R相输入电压)
(S相输入电压)
(T相输入电压)

三进三出：UPS状态和第一行互闪，而一、二、三、四行显示以下列UPS输入输出及电瓶电力信息。

按select
按select
按select
按select
按select

(充电模式)
(电瓶or 充电电压)
(机内温度)
(软件版本及机器内ID Number)

FLOATING CHARGE
BATT (CHRG): XXXV
TEMP:XXX.XoC
XXXXXXXXXXXX
(旁路频率)
(输入频率)
(输出频率)
(逆流器频率)
BYPASS : XX.X Hz
MAIN : XX.X Hz
OUTPUT : XX.X Hz
INV. : XX.X Hz
(输入及逆流器电压)
MAINS INVERTER
R:XXXV R:XXX.XV
S :XXX% S :XXX.XV
T :XXX% T :XXX.XV
LOADING OUTPUT
R:XXX% XXX.XA
S :XXX% XXX.XA
T :XXX% XXX.XA
BYPASS OUTPUT
R:XXXV R:XXX.XV
S :XXXV S :XXX.XV
T :XXXV T :XXX.XV

(输出负载及电流)
(旁路及输出电压)

b 旁路模式输入电压许可范围

旁路电压太高，UPS不提供电力至负载。

旁路电压太低，UPS不提供电力至负载。

旁路电压曾经过高，使UPS不提供电力至负载，现UPS已恢复正常。

旁路电压曾经过低，使UPS不提供电力至负载，现UPS已恢复正常。
此 UPS 能自动侦测旁路模式之输入电压，保护范围为 +15%~-20%。当输入电压超出此范围，UPS 将关闭输出不提供电力至负载并将讯息显示在 LCD显示器。
BYPASS HI NO O/P

BYPASS LO NO O/P

BYPASS EVER HI

BYPASS EVER LO

b 告警及关机:

（1）系统告警
事故状态
LCD显示
处理方法
输出过载
OVERLOAD XXX%
请将输出负载减至正常负载内
电瓶低电位
BATTERY LOW
电瓶已放电至低电位，UPS立即转态至旁路电源
充电器异常
CHARGER FAIL
请洽经销商由合格人员维修
锁相异常
PHASE LOCK ERR
请检验旁路电源频率是否在额定频率正负3Hz内
频率异常
FREQUENCY ERR
请检验输入电源相序是否正确
（2）系统关机
事故状态
LCD显示
处理方法
输出过载
OVERLOAD XXX%
请将输出负载减至额定负载75%以内，逆流器将重新开启
输出短路
SHORT CIRCUIT
请检验输出负载是否短路，排除后需重新开启UPS
电瓶低电位锁机
BATTERY UNDER
电瓶已放至锁机电压，待至主电源回复时，逆流器将重新开启。
远程关机
REMOTE
此指令可由干接点及RS-232下达
紧急关机
EMERGENCY STOP !
请参考前后控制面板操作及说明
过温度保护
OVER TEMPERATURE
请检验环境温度是否过高，或风扇是否正常运转。

(3) 异常状态及故障显示
异常状态讯息将显示于LCD，其输入、输出、旁路讯息请参考LED。
事故状态
LCD显示
处理方法
逆流器电压过高
INVERTER TOO HI
请洽经销商由合格人员维修
逆流器电压过低
INVERTER TOO LOW
DC BUS正/负电压过高
DC BUS + / - HIGH
DC BUS正/负电压过低
DC BUS + / - LOW
DC BUS过电压保护
DC BUS OVP FAIL
整流升压故障
AC/DC FAIL

b 电池状态指示(UPS备用模式)
电池状态指示以下表示：

电池状态
警告声
LCD 显示
高电压
哔声/每2秒
ON BATTERY
BATT=HHHV HHH%
中电压
低电压
哔声/每0.5秒
BATTERY LOW
BATT=HHHV HHH%
低于最小使用电压
长哔声
BATTERY UNDER!
SHUT DOWN…

b 手动旁路维护开关操作
此手动旁路开关被用来隔离 UPS 整流器、充电器、逆流器和静态开关交流市电直接经手动旁路开关及输出断路器供电给负载，方便对UPS做维修保养。

警告
当要转动”手动旁路维护开关”时，必需先把逆流器关闭后，才能够转动，不然可能发生故障。
旁路
正常
Ô
步骤1：关闭逆流器开关，切换 UPS 至静态旁路模式。
步骤2：切换旁路开关从 “NORMAL” 到 “BYPASS”。
步骤3：关闭交流电源输入断路器。
步骤4：拿出电池箱保险丝。

步骤1：插入电池箱保险丝至电池保险丝座及关上闩锁。
步骤2：开启交流电源输入断路器。。
步骤3：切换旁路开关从 “BYPASS” 到 “NORMAL”。
步骤4：开启逆流器开关。

旁路
Ô

正常
6. 通讯接口

b RS-232 界面
9PIN母型SUB-D 插座被安装于 UPS 后面板以做为 UPS 和计算机间通讯。使用台达smart软件，经由RS-232 埠可得到 UPS 电力状态，其具体讯号以下：

¥ 负载大小
¥ 电池状态
¥ 电池电压
¥ 操作模式
¥ 输入电压
¥ 输入频率
¥ 输出电压
¥ 机内温度
¥ 设定关机延迟时间
¥ 警告声
¥ 远程关机
PIN 分配位置：
¥ PIN 2：TXD <数据传送>
¥ PIN 3：RXD <数据接收>
¥ PIN 5：GND <讯号接地>

硬件：
¥ 传送速度 …….. 2400bps
¥ 数据长度 …….. 8 位
¥ 终止位 …….. 1 位
¥ 比 值 …….. 无

b AS-400 界面
9PIN母型SUB-D插座被安装于 UPS 后面板上，可提供下列讯号至 IBM AS 400 计算机。
¥ 正常运转
¥ 运转于旁路模式
¥ 运转于电池备用模式
¥ 电池低电压警告

AS-400 界面表
PIN
状态
PIN 6, 5
PIN 7, 5
PIN8, 5
PIN 9, 5
运转于电池备用模式
OFF

ON
ON
电池低电压警告
OFF
ON
ON
ON
运转于旁路模式
ON
OFF
OFF
OFF
正常运转
OFF

ON

= 表示可能是 ON 或 OFF。

b干接点界面
9PIN母型SUB-D插座被安装于 UPS 后面板上，可藉由外部讯号来控制关机，并可用干接点来输出UPS状态。
干接点界面表
PIN
状态
PIN8,3
PIN1,3
正常运转
OPEN
OPEN
运转于电池备用模式
CLOSE

= 表示可能是OPEN或CLOSE。
电池低电压警告
CLOSE
CLOSE

Pin 分配位置:

b 远程紧急关机
RJ-11 PIN分配位置:
若短路第2, 3 PIN 或第2, 5 PIN 或第4, 5 PIN 或第4, 3 PIN 则 UPS 将立即切断输出。

b SNMP适配卡
SNMP 网络接口可透过网络在远程监控 UPS 现实状况。

SNMP 适配卡之连接以下图：
※ 如需 SNMP 适配卡请连络当地经销商。
