VOC在线监测管理系统

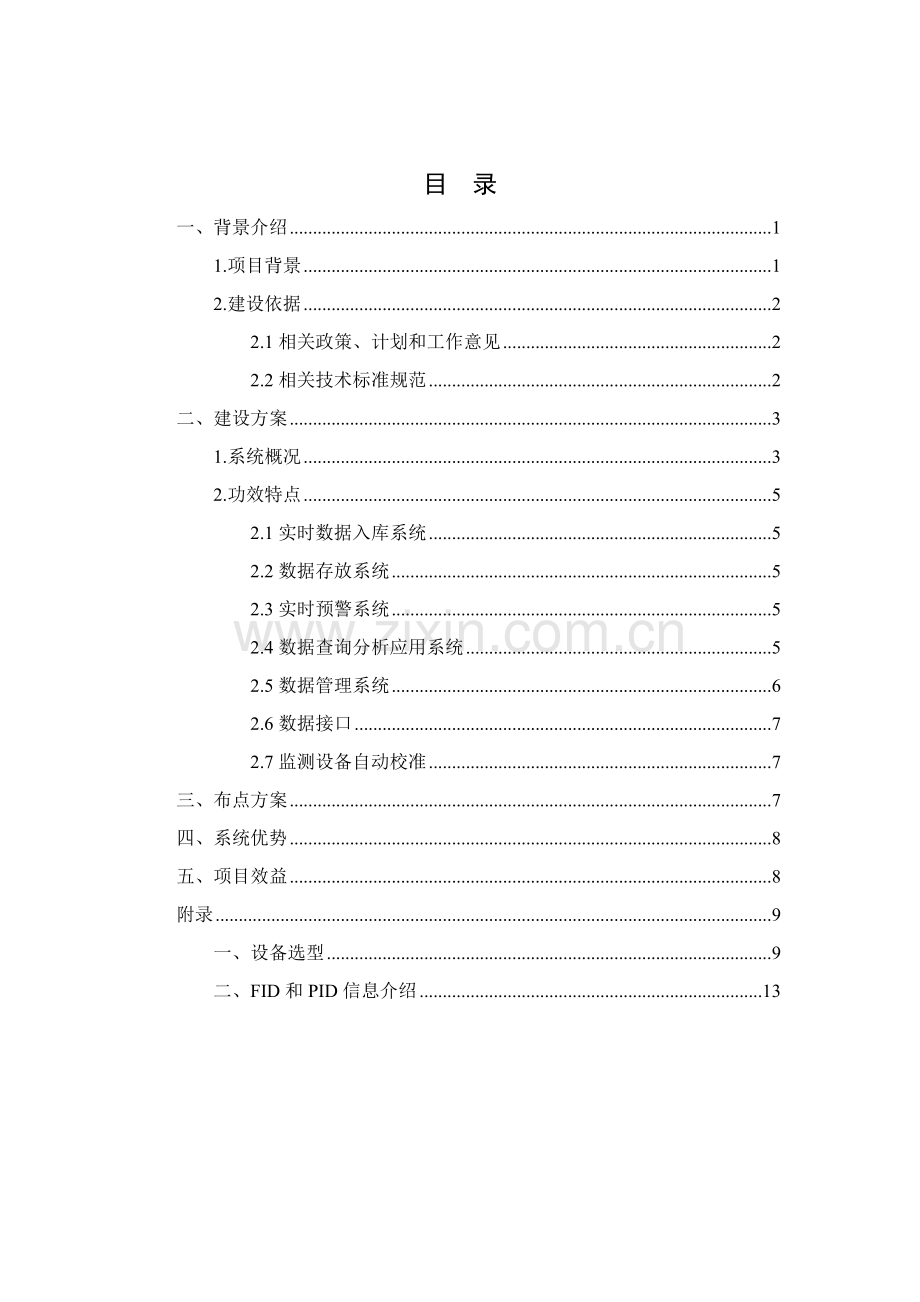

目 录
一、背景介绍 1
1.项目背景 1
2.建设依据 2
2.1相关政策、计划和工作意见 2
2.2相关技术标准规范 2
二、建设方案 3
1.系统概况 3
2.功效特点 5
2.1实时数据入库系统 5
2.2数据存放系统 5
2.3实时预警系统 5
2.4数据查询分析应用系统 5
2.5数据管理系统 6
2.6数据接口 7
2.7监测设备自动校准 7
三、布点方案 7
四、系统优势 8
五、项目效益 8
附录 9
一、设备选型 9
二、FID和PID信息介绍 13

一、背景介绍
1.项目背景
伴随经济快速发展，污染源种类日益增多，尤其是化工区、工业集中区及周围环境，污染方法和生态破坏类型日趋复杂，环境污染负荷逐步增加，环境污染事故时有发生。同时，伴随公众环境意识逐步增强，各类环境污染投诉纠纷日益频繁，所以对环境监测种类、要求越来越高。
在“十二五”期间，政府着力打造以空气环境监测，水质监测，污染源监测为主体国家环境监测网络，形成了中国环境监测基础框架。“十三五”计划提议中已经明确“以提升环境质量为关键”，从现在环境保护部力推“气，水，土三大战役”初步效果来看，下一步对于环境质量改善则是对于现有治理设施和治理手段检验。而对于三个领域治理效果检验，依靠于全方面有效环境监测网络。
国务院印发《生态环境监测网络建设方案通知》提出建设关键目标：到，全国生态环境监测网络基础实现环境质量、关键污染源、生态情况监测全覆盖，各级各类监测数据系统互联共享，监测预报预警、信息化能力和保障水平显著提升，监测和监管协同联动，初步建成陆海统筹、天地一体、上下协同、信息共享生态环境监测网络。
依据调研大部分企业含有简单治理技术，立即生产车间内生产工艺所产生VOCs污染物经过管道集气罩搜集后经过活性炭吸附装置处理以后进行排放，但园区内存在着有组织排放超标和无组织排放问题，为督促企业改善生产工艺和治理装置，降低无组织排放，提议园区布署网格化区域监控系统。
系统布署可提升各工业工园区污染源正确定位能力，同时快速直观分析出污染源周围相关信息，经过整合各类地理信息资源和环境保护业务资源，建立统一环境信息资源数据库，将空间数据和动态监测数据、动态监管数据、政策法规数据等业务数据进行无缝衔接。为管理者提供直观、高效、便捷管理手段，提升环境保护业务管理能力，综合管理和分析决议能力。同时依据业务应用不一样，对数据进行横向层次划分，经过应用人员层次不一样，对数据进行纵向层次划分，明晰信息脉络，方便数据管理。
2.建设依据
2.1相关政策、计划和工作意见
《国务院相关印发国家环境保护“十二五”计划通知》（国发〔〕42号）
《国务院相关加强环境保护关键工作意见》（国发〔〕35号）
《大气污染防治行动计划》（国发〔〕37号）
《环境保护部 国家发展改革委 财政部相关印发国家环境监管能力建设“十二五”计划通知》（环发〔〕61号）
《国务院办公厅相关推进应急体系关键项目建设实施意见》（国办函〔〕3号）
《相关印发〈化学品环境风险防控“十二五”计划〉通知》（环发〔〕20号）
《国家环境监测“十二五”计划》（环发〔〕112号）
《环境保护部相关印发〈优异环境监测预警体系建设纲要（-）〉通知》（环发〔〕156号）
《环境保护部相关加强化工园区环境保护工作意见》（环发〔〕54号）
《相关印发〈全国环境保护部门环境应急能力建设标准〉通知》（环发〔〕146号）
《环境保护部相关加强环境应急管理工作意见》（环发〔〕130号）
《环境保护部相关印发〈全国环境应急管理工作关键点〉通知》（环办〔〕10号）
《中央财政关键污染物减排专题资金管理暂行措施》（财建〔〕67号）
《中央财政关键污染物减排专题资金项目管理暂行措施》（环发〔〕67号）
2.2相关技术标准规范
《工业企业挥发性有机物排放控制标准》(DB12/524-)
《环境空气质量标准》（GB3095-）
《大气污染物综合排放标准》（GB16297-1996）
《环境空气质量监测规范》（试行）（总局公告第4号）
《污染源自动监控管理措施》（总局令第28号）
《固定污染源烟气排放连续监测技术规范》（HJ/T 75-）
《固定污染源监测质量确保和质量控制技术规范》（HJ/T 373-）
《固定源废气监测技术规范》（HJ/T 397-）
《大气污染物无组织排放监测技术导则》（HJ/T 55-）
《环境空气质量自动监测技术规范》（HJ/T 193-）
《环境空气质量手工监测技术规范》（HJ/T 194-）
《环境监测质量管理技术导则》（HJ 630-）
《突发环境事件应急监测技术规范》（HJ 589-）
《污染源在线自动监控（监测）系统数据传输标准》（HJ/T 212-）
《污染源在线自动监控监测数据采集传输仪技术要求》（HJ 477-）
《固定污染源排放烟气连续监测系统技术要求及检测方法》（HJ/T 76-）
《环境信息术语》（HJ/T 416-）
《环境信息分类和代码》（HJ/T 417-）
《环境数据库设计和运行管理规范》（HJ/T 419-）
二、 建设方案
1.系统概况
最方便和最常见方法是依据沸点来界定哪些物质属于VOC，而最普遍共识认为VOC是指那些沸点等于或低于250℃化学物质。所以沸点超出250℃那些物质不归入VOC范围，往往被称为增塑剂（塑化剂）。
在室外，VOC关键来自燃料燃烧和交通运输；而在室内则关键来自燃煤和天然气等燃烧产物、吸烟、采暖和烹调等烟雾，建筑和装饰材料，家俱，家用电器，清洁剂和人体本身排放等。
室内VOC起源包含以下方面：
1.有机溶液，如油漆、含水涂料、粘合剂、化妆品、洗涤剂、捻缝胶等；
2.建筑材料，如人造板、泡沫隔热材料、塑料板材等；
3.室内装饰材料，如壁纸、其它装饰品等；
4.纤维材料，如地毯、挂毯和化纤窗帘；
5.办公用具，如油墨、复印机、打印机等；
6.设计和使用不妥通风系统等；
7.家用燃料和烟叶不完全燃烧；
依据污染物起源建立工业园区网格化监控系统，区域网格化监控系统采取单元网格管理法方法，根据“网定格、格定责、责定人”理念，建立“横向到边、纵向到底”区域网格化监控平台，应用、整合多项智慧环境保护技术，在全方面掌握、分析污染源排放、气象原因基础之上，采取基于高斯算法模型进行开发。实时统计各厂区、监测点监测设备数据，并依据各监测点排放情况及其气象条件，来分析和推测区域内整体排放情况。实现对VOCs排放区域整体监控，污染物扩散趋势推算，排放源解析等功效，同时结合物联网、智能采集系统、地理信息系统、动态图表系统等优异技术，整合、共享、开发，建立全方面化、精细化、信息化、智能化区域在线监测平台，实现对控制污染源无组织排放，降低大气污染等综合管理，为制订节能减排方案提供可靠数据信息和科学辅助管理决议。

2.功效特点
2.1实时数据入库系统
实时数据入库系统关键实现园区企业内全部VOCs监测点产生测量数据实时存到监测平台数据存放中心，能够对接不一样类型监测因子。

2.2数据存放系统
原始监测数据，将全部存放在监测平台分布式文件系统，用于存放海量非结构化数据。为了满足和适应数据量、数据特征和查询处理不一样需求，部分存放于关系型数据库中。
2.3实时预警系统
对监测指标设置对应阀值，超出该值超出一分钟在第一时间经过邮件，App推送，或短信等形式通知行政执法人员，给管理部门快速出动，立即阻止破坏环境保护行为。
2.4数据查询分析应用系统
VOCs数据查询分析应用提供包含实时监控数据分析、总量核实、源解析及源强计算、区域排放监测和预警、污染源扩散估计及分析等，同时可查看历史统计和分析数据等功效。VOCs历史数据查询处理时，因为数据量巨大，需要调度使用云计算技术管理多台服务器节点进行并行处理。

2.5数据管理系统
在实际使用中，可能用户会对某一时间段或类型数据尤其关心，就能够经过数据管理系统查询并导出这部分数据以供使用。

2.6数据接口
系统提供Web Service和Json格式数据接口，供外部系统调用系统数据，方便和第三方平台对接。
2.7监测设备自动校准
采取物联网和云计算技术，建立监测数据神经网络模型，实现监测设备自动校准，降低设备运维费用，提升数据正确性。
三、 布点方案
二十四小时服务热线：
依据区域内有毒有害气体分布及特征、环境敏感区分布、主导风向等原因，结合园区原有监测站建设情况，识别出大气突发环境事件关键扩散路径，统筹园区VOCs及恶臭自动监测站建设。
在综合考虑区域关键性，大气污染物污染程度、工业化发展水平高低基础上，对所在区域进行网格划分，在网格交点处或中心点设置监测点位，利用分布式冗余节点判定算法，去除传感器冗余节点，从而降低计算复杂度，通信开销及设备成本。同时能够正确判定监测数据有效性和正确性，能够绘制该区域不一样时段污染物扩散趋势，有利于对污染物控制进行科学决议。每个测试点位，全部包含甲烷、总烃、非甲烷总烃、苯、甲苯、二甲苯六项指标实时监测。

四、 系统优势
1) 标准技术路线：依据国家相关标准要求提供完整配置系统；
2) 灵活方案配置：可依据需求扩展出多个处理方案；
3) 优质软件平台：经过中心端软件平台，实现多站点数据集成、分析、上报和公布。
4) 科学算法技术：采取高斯烟羽模型，分布式冗余节点判定算法实现对VOCs排放区域布点、整体监控，污染物扩散趋势推算，VOCs排放源解析等功效。
5) 正确监测数据：可同时监测多个污染气体，含有很高时间、空间分辨能力和探测灵敏度；
6) 低廉运行成本：可实时、连续、长久运行，操作简单，维护方便，运行成本低；
7) 优异配套软件：采取数据采集、分析及可视化软件，大大提升监测效率。
8) 多方位监控方法：由“点源污染防治”向“点面区三位一体污染联防”转变，掌握各企业污染物排放情况、园区整体空气质量及其它改变趋势
五、 项目效益
园区大气污染环境预警综合管理系统试点项目标建设，将极大地提升化工园区风险监控、快速预警和应急响应能力，有效保障区域生态环境安全和人民群众生命财产安全，促进园区实现安全、稳定、集约、高效发展目标，同时，也将产生良好应用示范作用，为中国其它化工园区大气污染综合管理预警体系建设提供经验。所以，项目标建设实施将产生巨大社会效益
