地下室塔吊基础处理专业方案.doc

雅安市姚桥拆迁安置房二期和平小区D区

地下室塔吊基础施工专题方案

项目名称：雅安姚桥拆迁安置房二期和平小区D区
建设单位：四川荣森投资管理有限责任企业
设计单位：信息产业电子第十一设计研究院科技工程股份有限责任企业
监理单位：四川省城市建设工程监理
施工单位：四川省锦辉建设工程有限责任企业

雅安姚桥拆迁安置房二期和平小区D区项目部
二〇一二年四月

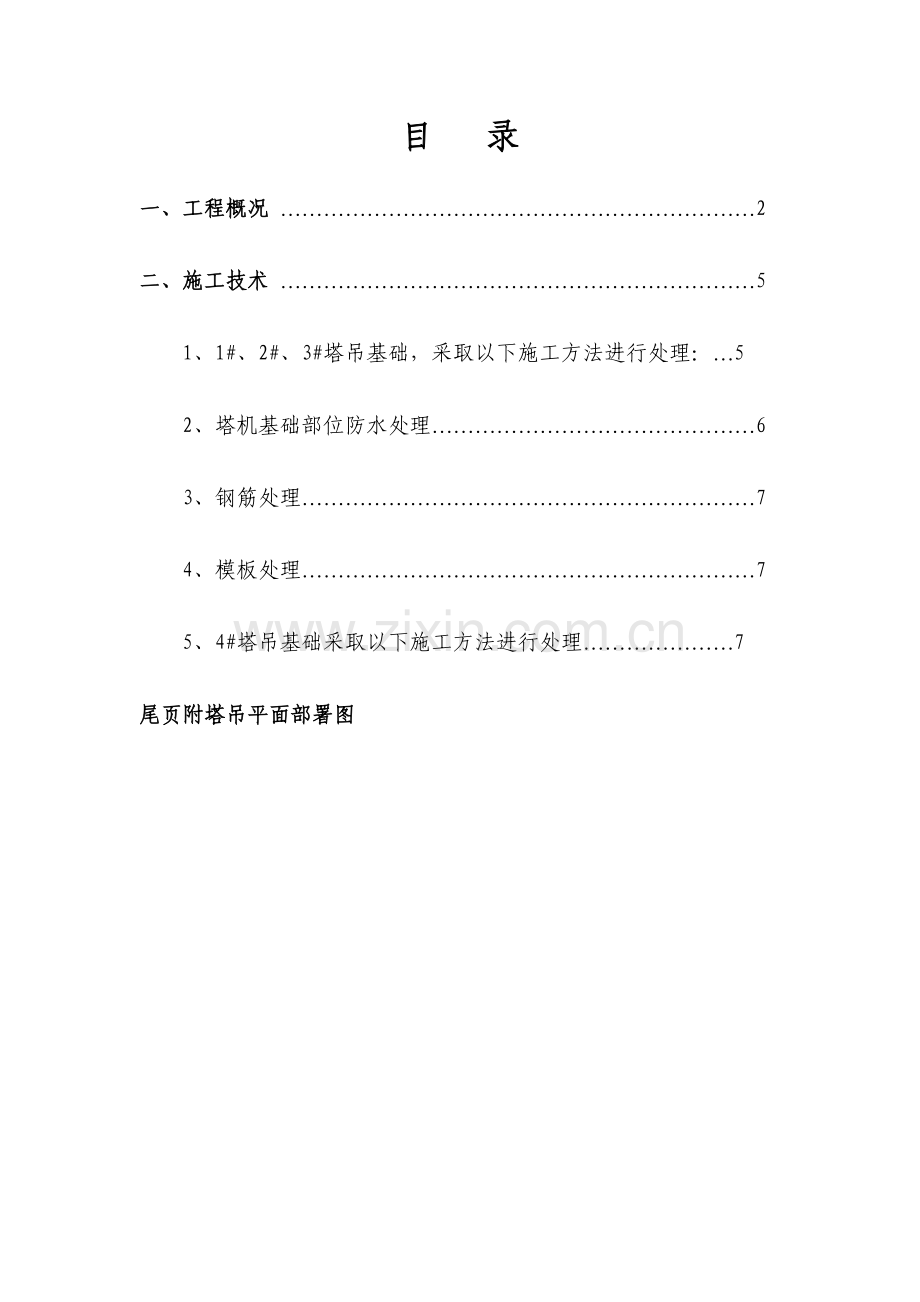

目 录
一、工程概况 …………………………………………………………2
二、施工技术 …………………………………………………………5
1、1#、2#、3#塔吊基础，采取以下施工方法进行处理：…5
2、塔机基础部位防水处理………………………………………6
3、钢筋处理………………………………………………………7
4、模板处理………………………………………………………7
5、4#塔吊基础采取以下施工方法进行处理…………………7
尾页附塔吊平面部署图

一、工程概况
雅安姚桥安置房二期和平小区D区住宅楼工程在雅安市姚桥镇土桥村。本工程是一个安置住宅楼和地下大型停车场建筑群。总筑面积185211.92m2，其中1#楼地上27层、总高度85.2m,建筑面 积43768.9㎡，2#楼地上 32层 总高度98.2m，建筑面积44969㎡，3# 楼地上31层总高度95.3m，建筑面积30138.3㎡,4#楼地上由22层、24层两个单元组成，总高度78m，建筑面积22523.8㎡ 地下室为负 二层，建筑面积43658.5㎡，住宅层高2.9m，地下室 层高负一层4.3m，负 二层4.2m建筑工程等级一级，设计使用年限50年。建筑防火等级:一级；屋面防水等级: II级；抗震设防烈度: 7度；防水混凝土设计抗渗等级: S６；地下室防水等级:１级；
因为设计中地下室为一整体，且基础施工量大，各主楼部署在地下室各个位置上，为了确保主体施工和地下室施工，将4台QZ5513塔吊，按1#、2#、3#、4#楼具体位置将塔机部署在地下室结构范围内，具体见塔机平面部署图。
依据总平面部署图及各栋楼特点，结合施工现场实际情况，决定把1#、2#、3#、塔吊基础部署在地下室400mm筏板区域内，4#塔吊基础部署在1#楼1200mm筏板内，以满足施工需要。（各塔吊具体位置详见下图及平面部署图），穿地下室梁板时应避开主梁位置。

1#塔吊具体位置；图一

4#塔吊具体位置 图二

2#塔吊具体位置 图三

3#塔吊具体位置；图四
二、施工技术
施工中为了确保塔机安全，和不影响结构安全。
1、1#、2#、3#塔吊基础，采取以下施工方法进行处理：
首先确定主楼位置，在确保主楼垂直运输前提下，确定塔机部署位置，因为施工中地下室部分范围宽，塔机部署中考虑材料二次转运问题。塔吊基础按设计要求为6000×6000×1500mm（长×宽×高），在施工该部分塔机基础时考虑从设计底板以下标高位置向下开挖塔机基础，坑壁按1：0.5放坡，在开挖过程中严格根据施工程序要求，不能够扰动地下室其它位置地基基层，开挖以后塔吊基底采取100mm厚C15砼垫层，20厚1：2.5水泥砂浆找平层，4.5厚SBS防水层，50厚C20细石砼保护层，原槽浇筑塔吊基础砼，浇筑完成后对该部分周围区域进行扎实回填，确保地基基础强度，因塔吊基础所部署位置四面，按设计要求全部有下柱墩，所以塔吊基础顶面应避开下柱墩，所预留位置能便于塔机安拆即可。
具体施工见以下示意图：

2、塔机基础部位防水处理
因为设计中地下室底板考虑了SBS卷材防水，依据现在情况，塔机位置底板防水应该在主楼完成以后，塔机拆除以后进行。在施工该底板区域防水层时应该对原底板部分防水层进行保护，采取120砖将防水层头压紧，用水泥砂浆将该部分封闭，在塔机拆除恢复防水层时考虑拆除该部分水泥砂浆保护层进行，确保新增加防水层和原底板防水层结合在一起。见示意图：

为了确保该部分防水效果，在后浇筑塔机周围区域内设置一圈3mm厚止水钢板及20×30橡胶膨胀止水条，具体见以下示意图：

3、钢筋处理
塔机基础位置原设计该部分为抗浮板位置，钢筋设计为HRB400 18、及16双层双向钢筋，为了确保该部分后浇筑达成和设计效果一致，现增加该部分钢筋，采取底板后浇带钢筋处理方法，对断开钢筋采取单面搭接焊，其焊缝长度均为10d.
具体见以下示意图：

4、模板处理
塔机不浇筑混凝土模板设置和后浇带处理一致。
5、4#塔吊基础采取以下施工方法进行处理：
首先确定主楼位置，在确保主楼垂直运输前提下，确定塔机部署位置，因为4#塔吊关键负责1#楼主体施工，考虑到塔吊和建筑物距离及塔吊附着安全性，决定将4#塔吊基础部署在地下室1#楼筏板结构范围内，以满足施工需要。
具体作法为，因1#楼筏板厚度为1200mm，塔吊基础厚度1500mm，塔吊基础钢筋应和筏板钢筋同时绑扎，塔吊基础砼强度等级为C35,筏板砼强度等级为C30，所以塔吊基础砼可和筏板砼浇筑时应做好两种砼相互搭接工作。（4#塔吊基础具体做法详附图，塔吊安拆详见塔吊专题方案）
筏板混凝土

塔吊安拆详见塔吊专题方案。
附塔吊部署平面图。
