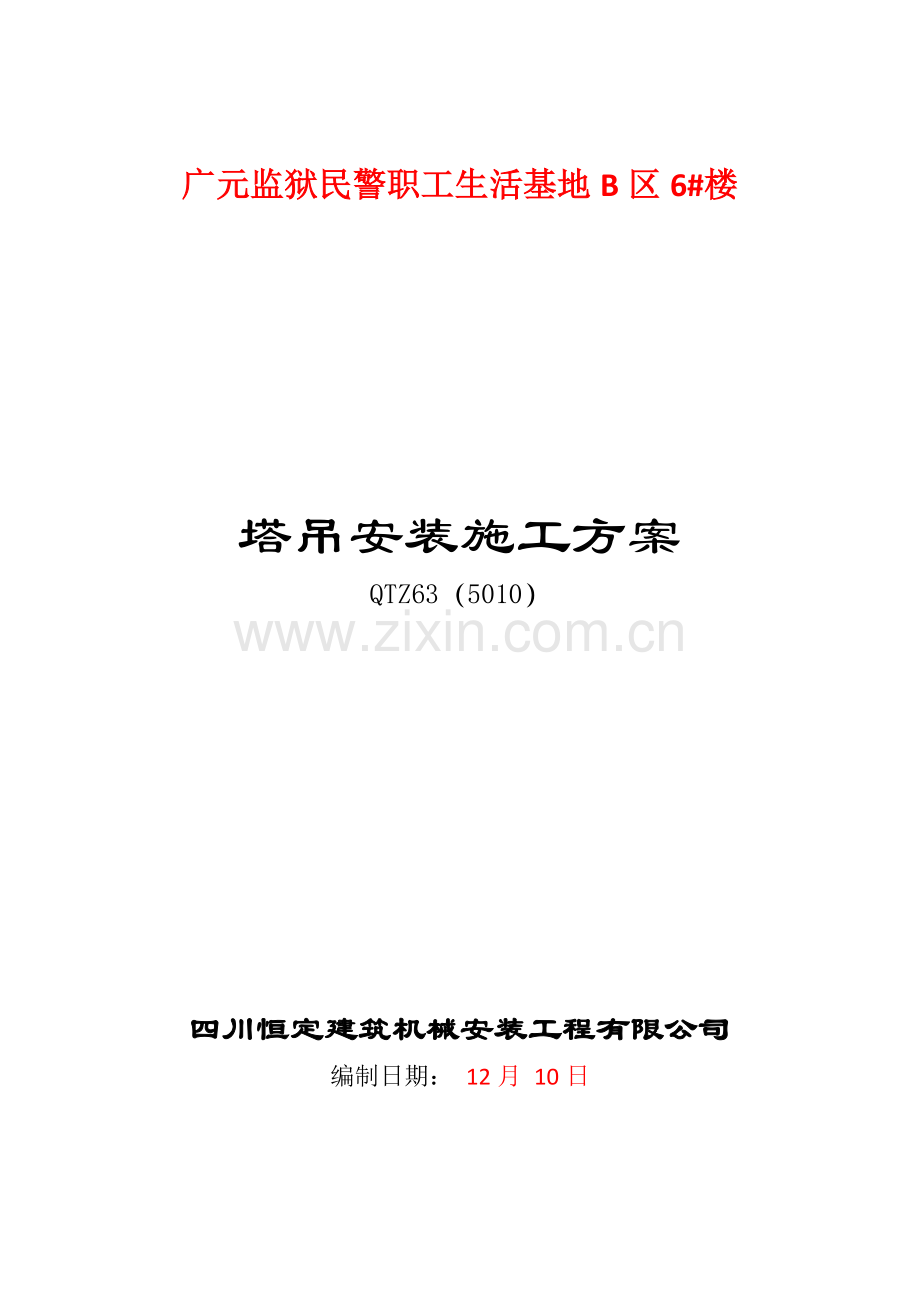

楼塔吊安装专项方案.doc

广元监狱民警职工生活基地B区6#楼

塔吊安装施工方案
QTZ63（5010）

四川恒定建筑机械安装工程有限公司
编制日期： 12月 10日

JL—A002

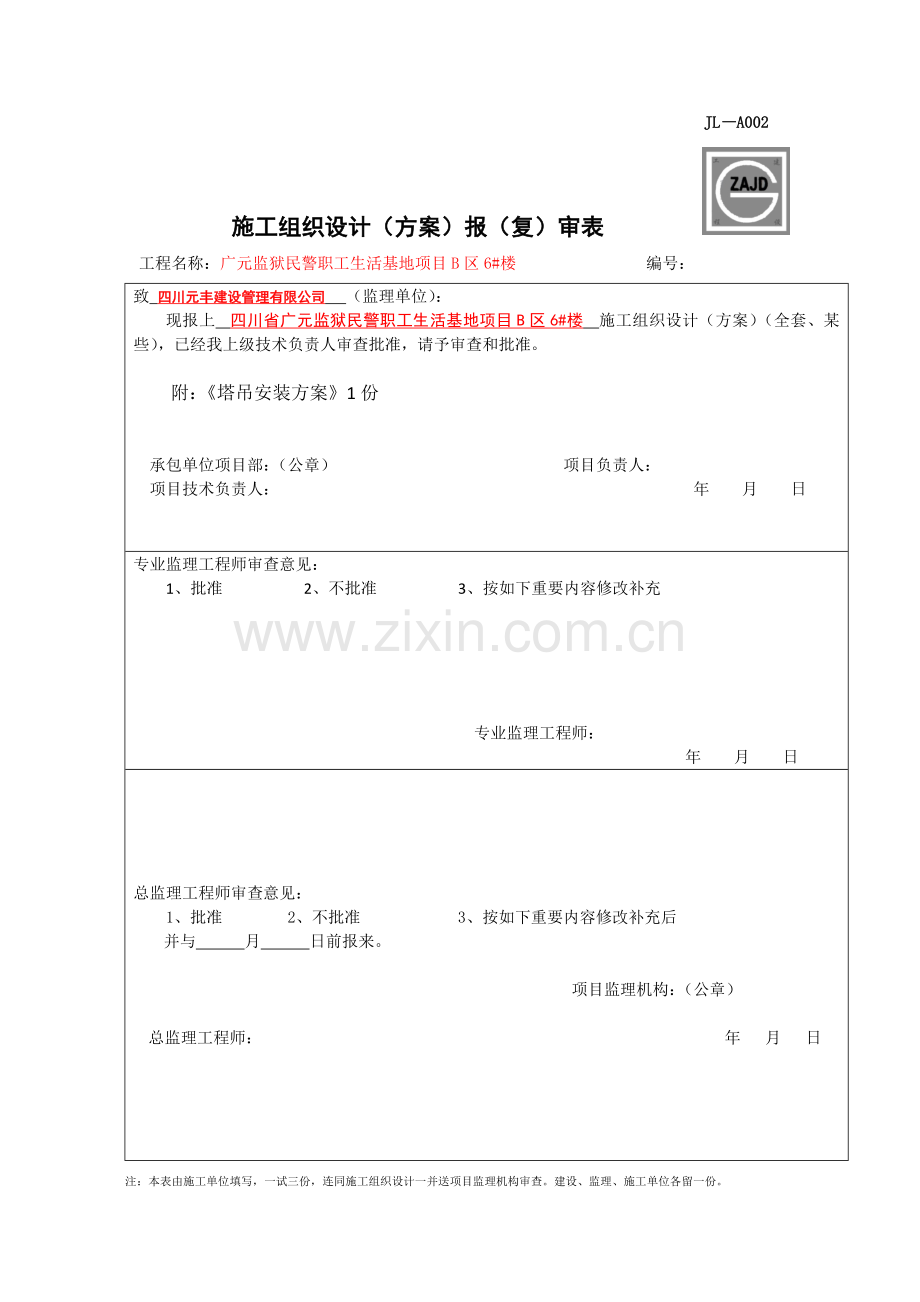

施工组织设计（方案）报（复）审表
工程名称：广元监狱民警职工生活基地项目B区6#楼 编号：
致 四川元丰建设管理有限公司 （监理单位）：
现报上 四川省广元监狱民警职工生活基地项目B区6#楼 施工组织设计（方案）（全套、某些），已经我上级技术负责人审查批准，请予审查和批准。

附：《塔吊安装方案》1份

承包单位项目部：（公章） 项目负责人：
项目技术负责人： 年 月 日
专业监理工程师审查意见：
1、批准 2、不批准 3、按如下重要内容修改补充

专业监理工程师：
年 月 日
总监理工程师审查意见：
1、批准 2、不批准 3、按如下重要内容修改补充后
并与 月 日前报来。

项目监理机构：（公章）

总监理工程师： 年 月 日
注：本表由施工单位填写，一试三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。
四川省建设厅监制
塔吊安装 方案审批栏

工程名称
四川省广元监狱民警职工生活基地项目B区6#楼
构造类型

建设单位
四川省广元监狱
面积（造价）

分包单位方案编制人

分包单位技术负责人

分包单位生产负责人

分包单位项目经理

专业分包单位审批意见：

盖公章：
批准人：
年 月 日
总承包单位审批意见：

盖公章：
批准人：
年 月 日
监理单位审批意见：

盖公章：
批准人：
年 月 日

目录
第一章 工程概况
第二章 方案编制根据
第三章 塔吊起重性能表
第四章 塔吊定位
第五章 基本施工
第六章 塔吊安装工序
第七章 安全规程
第八章 塔吊机使用安全技术事项
第九章 塔吊安全生产管理网络及职责
第十章 安全事故应急救援预案
附件一 塔机零部件规格、尺寸、重量
附件二 安装安全技术交底
附件三 顶升安全技术交底
附件四 平面图、定位图
附件五 有关资质
1、建筑业公司资质证书（复印件）
2、安全生产允许证（复印件）
3、起重设备装拆与使用人员资格证书（复印件）
第一章 工程概况
四川省广元监狱民警职工生活基地B区6#楼工程位于广元市利州区雪峰街道办事处，该工程由 华诚博远(北京)建筑规划设计有限公司 设计，四川科建地基基本工程有限公司 勘察。
四川省广元监狱民警职工生活基地B区工程地下 1 层，地上 21 层，地上建筑面积：10558.68 m2，地下建筑面积： 1224.56 m2。构造形式框架构造。中联QTZ63(TCT5010)塔式起重机最大工作有效旋转半径50米，最大起重量为4吨，平头塔以便安装，由长沙中联重工科技发展股份有限公司制造，能满足工程施工规定。
塔吊基本采用独立块+预埋固定螺栓式基本，基本块上标高依照基本开挖实际制定，依照现场条件，安装塔吊时需要一台25吨汽车吊。
第二章 方案编制根据
1、《QTZ63（TCT5010）塔吊使用阐明书》
2、《塔式起重机安全规程》（GB5144-）
3、《建筑机械使用安全技术规程》 （JGJ33-）
4、《建筑施工安全检查原则》 （JGJ59-）
5、《塔式起重机操作使用规程》（JG/T100）
6、《建筑施工塔式起重机安装、使用、安拆安全技术规程》（JGJ196-）
7、广元监狱民警职工生活基地B区工程项目部提供施工图纸和有关数据。
第三章 塔吊起重性能表
50米臂QTZ63（TCT5010）塔吊起重性能

第四章 塔吊定位
4.1塔吊现场定位遵循原则：
1、满足施工需要，尽量减少盲区面积。
2、塔吊起重臂位于顶升方向时，塔吊起重臂、平衡臂等部件边沿到已有、待建构造距离不得不大于2米。
3、塔吊初始安装高度尽量使起重臂、平衡臂等可回转部件尽量可以整周回转而碰不到周边实体构造。
4、两台起重机之间最小架设距离应保证处在低位起重机臂架端部与另一台起重机塔身之间至少有2m距离，处在高位起重机最低位置部件（吊钩升至最高点或最高位置平衡重）与低位起重机处在最高位位置之间垂直距离不得不大于3m.
5、该塔吊现场实际定位：
1）、充分考虑以上规定，并依照现场实际、施工需要、塔吊起重性能等因素，最后拟定塔吊现场定位，塔吊详细布置见附件四（塔吊平面布置图）
2）、塔吊基本详细定位见图附件四（塔吊基本轴线定位图）。
第五章 基本施工
5.1项目部安装前准备工作：
1、提供现场场地，保存安装作业面，施工现场清理障碍，施工场地开阔平坦，道路必要平整、压实，满足汽车吊定位及起重臂拼装。
2、对塔吊基本沙石层进行钎探，依照钎探报告测算地基承载力，保证塔吊处在地基承载力满足塔机基本施工图纸规定。
3、准备相应钢筋及C15、C35砼（见附件五）。
4、施工现场依照三级保护原则配备安装好电源箱。塔吊必要可靠接地，采用扁铁与塔吊预埋件连接引出扁铁和事先预埋好镀锌钢管用螺栓相连，作为避雷接地。所有电气设备外壳都必要可靠接地，其接地断面不不大于25mm²，接地电阻不不不大于4Ω，主回路与控制回路绝缘电阻不得不大于0.5MΩ。
5、基本预埋时现场测量人员、电焊、气焊要随时准备配合。
5.2塔吊安装队伍安装前准备工作：
1、准备好性能良好塔吊一台。
2、塔吊基本预埋所需要预埋角钢、马凳以及定位框、塔吊接地扁铁，镀锌钢管、调节水平度垫板等。
3、装备好吊装机械、安装工具、辅助设备及技术资料。
4、按塔机阐明书及基本设计资料规定，核对基本施工质量核心部位。检测塔机基本及基本上预埋地下节几何位置尺寸误差，应在容许范畴内，测定水平误差大小。塔吊安装前基本混凝土应满足设计强度规定。
5、详细理解安装用吊车技术状况，技术负责人应向吊车司机交代装塔安装过程及重要部件尺寸、重量、高度，共同商量吊车停放位置，臂杆长度及仰角等重要技术参数。
6、安装负责人招集安装作业人员、吊车机组人员及吊装指挥人员讲座贯彻安全技术交底办法。
5.3塔吊基本制作
1、本工程实际状况，延塔吊基本外轮廓砌筑240mm砖模，塔吊基坑，尺寸为5.0×5.0×1.25米，必要夯实坑底，并保证塔吊基本地基承载力满足图纸规定.1#塔吊砖模砌筑至地坪以上250mm、2#塔吊砖模砌筑至高出负一层底板200mm。集水坑240砖模砌筑，抹1：2.5砂浆、2.5厚。
L
上层筋
下层筋
地耐力MPa
混凝土m2
重量T
4400
纵横向各24-Φ25
纵横向各24-Φ25
0.17
19.4
46.5
4600
纵横向各24-Φ25
纵横向各24-Φ25
0.14
21.2
50.8
5000
纵横向各24-Φ25
纵横向各24-Φ25
0.11
25
60

2、塔吊垫层，其混凝土强度级别不不大于C15，上表面保证平整，水平偏差控制在0.2%以内，垫层强度达到60%以上后，方可进行基本预埋。
3、测量出基本中心线并用墨盒打出，拟定好基本中心位置。
4、塔吊安装公司放进塔吊预埋螺栓，预埋螺栓尺寸与定位框尺寸吻合后放进定位框并打进固定销轴，安放基本定位框完毕后，应保证定位框正方形中心与基本中心为一点，调节好基本平整度，水平度控制在1‰以内。
5、按照塔吊基本布筋图绑扎塔吊基本钢筋，此道工序项目部技术人员必要做好过程控制、施工记录、质量验收。
6、将接地扁铁一边与预埋角钢上事先焊好螺栓连接，并将另一端与事先插在涂层钢管焊接好扁铁用螺栓连接，做好隐蔽验收。
7、浇注强度不不大于C35混凝土，并振捣密实，在此过程中随时监测预埋节水平度，若有变化，随时进行调节。混凝土浇注时不能从一种方向浇注，以免动摇预埋角钢。
8、进行塔吊基本保养，作好混凝土试块。
9、基本强度达70%以上并经技术、安所有门验收合格后，方能安装塔吊。
10、基本如在地面如下，要做好积水井，便于排除基本内积水。
第六章 塔吊安装工序
6．1、塔吊安装阐明
由于塔吊现放位置离基本较远，一方面需要用25吨汽车吊挪动位置，比较重部件放置离塔吊基本较近位置，便于安装，塔吊初始安装高度为16.5米,顶升后直接顶到自由高度（32米）,为了满足工程需要，塔吊需要附着一道，详细附着状况，等需要附着前出详细附着方案。
6.2、塔吊安装前准备工作
（1）准备一台性能良好塔吊
（2）关于技术资料
A、安装阐明书
B、场地安装平面图
C、基本验收记录
D、塔机零部件安装验收表
E、安装作业安全技术交底
（3）工具准备
A. 大锤（16磅） 4把
B.手锤 2把
C.惯用工具 1套（开口梅花扳手、钳子、螺丝刀、活头扳手）
D.冲子 1套
E.安全带 4条
F.吊索 1套（钢丝绳2米1根，4米2根，8米1根）
G.铁锤 6把（12磅4把，18磅2把）
H.麻绳 1根（Φ40×50米）
I.撬棍 2把
J.倒链 （1.5吨） 1台
K.卡环 2个
L.安全帽 8顶
M.手套 20付
N、铁丝 1卷
（4）依照现场状况和塔吊放置状况，准备QY40汽车吊一台。
6.3、塔式起重机安装过程
A、把预埋角钢和定位框连接销轴打出，然后用四根小钢丝绳拴在定位框四角上四个吊点上，起钩吊出定位框，放在基本旁边，然后吊起第一节架和外套架（上面有一节原则节），吊装时要用四根钢丝绳拴在原则节上，并用钢丝绳把第一节架和外套架连接一下，起钩把套架立起，然后将其下端放在预埋角钢鱼尾板内（注意顶升方向），在连接孔内涂上润滑脂，打上销轴，再将第一节架内爬梯装好。
B、用汽车吊将个平台吊起（吊起前先把平台销轴穿在平台上），用销轴固定在顶升套架上，注意平台位置，再用夹板固定好护栏，再将顶升泵站吊到平台上。
C、在地面上将回转平台、电器柜、驾驶室和回转机构一起组装好，用四根钢丝绳分别穿在过渡节与回转连接销轴中，用汽车吊吊到已安装好原则节上，用销轴连接好，打销轴之前孔内要涂上润滑脂，并打上立销以及立销开口销。
D、用四根钢丝绳拴好过度节四个角吊点，吊起安装到回转上支撑上，打上销轴以及开口销。
E、将T字头找好吊点（在起重量滑轮前面和主钢丝绳滑轮背面斜撑处为两吊点）吊起安装到过渡节上，打上销轴（打销轴时要有专人扶住并系好安全带），开好开口销。
F、用4根8米(Φ20mm)钢丝绳，用卡环拴在平衡臂吊点上前面可用两大卡环，背面用两小卡环，开动汽车吊，将平衡臂后部抬高，先把平衡臂与T字头下面销轴打上（打销轴时要有专人扶住并在打之前在孔内涂上润滑脂，并系好安全带，打销轴前要把垫板搭设到T字头上），然后把拉杆销轴打上，开好所有开口销，然后吊起一块2.9t配重安放到平衡臂最背面。
G、在地面上将起重臂第一节和第二节连接在一起（变幅电机右面面朝大臂前方），并把变幅小车安装上，用铁丝固定在变幅电机前面一点，并把维修吊栏上好，选好吊点（15米左右为中心）拴钢丝绳时用卡环往电机方向倾斜点，起钩吊起起重臂，人工转动回转，直至转到便于安装方向，在孔内涂上润滑脂，打上连接销轴，打销轴时要有人扶住并系好安全带，开好开口销，把链接螺栓紧固到位。
H、在地面上将剩余大臂按顺序组装好，找好吊点（在36米和44米为两吊点），吊起起重臂，孔内涂上润滑脂，打上与第二节大臂连接销轴，打销轴时要有人扶住并系好安全带，开好开口销，紧固好连接螺栓。56米起重臂安装完毕。
I、将剩余配重安装上（先安装2.9t配重，然后安装2.9t，最后安装1.5t）,至此不再需要汽车吊。
J、连接所有电路，并试运营，保证无误后方可进行下一步工序。
K、安装小车钢丝绳：把固定在变幅机构上小车后绳拉到大臂根部并通过滑轮和断绳保护器用至少3个“U”型卡固定好（“U”型卡“U”卡主绳），然后把固定变幅机构上前绳通过每个滑轮拉到大臂前段然后拉回固定到小车上，固定到紧绳器上，解开固定小车铁丝，用紧绳器拉紧钢丝绳。
L、安装主钢丝绳：下钩放松钢丝绳（要有人在背面看着滚筒上钢丝绳，一面放松后错乱），然后通过小车上滑轮和吊钩穿出，把主钢丝绳前端固定楔子用至少4个“U”型卡固定住，最后把主钢丝绳和小车钢丝绳用“U”型卡固定下（“U”型卡“U”卡主绳），固定多余某些要不不大于5m，走动变幅小车，直至离大臂前端5m时人工拉到前面固定好，小车往后走拉直主钢丝绳，解除“U”型卡。
M、进行试运营，并调试好所有限位。一切正常后加节。
6.3液压顶升方案
A、顶升作业,必要有专人指挥,专人照管电源,专人操作液压系统及专人安装销轴。
B、应进行空缸试动作，检查各管接头与否紧固严密，不准有漏油现象。
C、试动作排除空气，特别冬季启动时 ，要往复动作多次，待油温上升和控制阀动作灵活再正式启用。并通过试动作检查高低压油路与否连接正常，转动方向与否对的。
D、溢流阀压力调节后不得随意乱动。每次顶升进行测试。
E、只容许在四级风如下进行顶升作业。如在进行顶升过程中，突遇风力大增，须及时停止作业，并打上连接销轴。
F、顶升作业应在白天进行，如特需状况夜间作业时，必要备有充分照明设备。
G、顶升前必要预先放松电缆线，使放松略不不大于顶升高度。
H、在顶升过程中发生故障，需停车检查，在排除故障前不得顶升。
G、顶升过程中，必要掌握好平衡臂先后平衡，顶升过程中，紧紧刹住回转制动，禁止旋转及其她作业。
K、顶升过程中保证先后平衡，吊一节原则节配平，一节原则节大概为1.37t，小车跑到大概15米左右配平。
L、每次顶升都应做好顶升准备和收尾检查工作。
M、检查套架与否与塔身原则节连接紧固。
N、顶升完毕后，用经纬仪测量塔式起重机垂直度并记录。
第七章 安全规程
1、拆装单位必要具备塔吊拆装专业资质，在塔吊安装前必要指定一名熟悉相应塔吊、经验丰富工长现场指挥。并在安装塔吊前，察看现场与否具备安装条件。
2、所有参加作业人员都必要遵守现场施工各项安全规范及本工种安全操作规程。
3、塔吊司机、塔吊拆装人员以及塔吊指挥都必要持有本地市级安监部门签发特殊工种操作证；工人进入施工现场必要统一着装，佩带齐全安全防护用品。
4、塔吊安装施工必要在基本经验收合格后进行。
5、采用汽车吊安装塔吊时，汽车吊必要支放牢固，禁止超载吊装，吊装起重臂、平衡臂等较长部件时必要按照阐明书中标明吊点起吊。
6、保证塔吊塔身垂直度偏差不超过4‰。
7、保证塔吊接地电阻不得不不大于 4欧姆。
8、塔吊在自升过程中，要合理分工，必要派专人观测顶升套架滚轮与原则节间距离，派专人负责销轴连接，派专人负责液压油缸操作等。
9、塔吊在顶升过程中禁止回转起重臂,并在使用过程中禁止塔吊间及塔吊与建筑物之间发生碰撞。
10、塔身原则节之间及其她部件之间联接销都必要穿开口销，且开口销开度必要达到30°以上。
11、禁止高空作业时抛接工具、零部件等以免落物伤人；禁止酒后作业。
12、4级风以上禁止塔吊安装作业，4级风以上禁止塔吊顶升施工作业。
13、作业现场必要设立不不大于20×20米（以塔吊回转中心为中心）安全作业区，非塔吊拆装人员禁止入内。塔吊大臂吊装时，对所影响范畴地方需进行暂时封闭，保证安全。
14、设备出入现场，注意避让现场和路上高压线及通信线路，严格执行《施工现场用电安全管理规定》，防止发生电器火灾或人身伤亡事故。
15、塔吊安装完毕，应遵循《安装质量验收制度》、《塔吊安装后验收和交付使用制度》中规定进行空载实验和满载实验，检查各工作机构、电气控制系统均处在正常工作状态，各安全保护装置齐全、可靠。
16、在塔吊安装时如果发生余震，应及时停止安装，人员应迅速撤离到安全地方；汽车吊如有在空中悬吊有塔吊构建件，应迅速将塔吊构建放回到地面；保证人、机安全。
17、认真执行安全生产责任制，严格遵守安全操作规程。
18、平衡臂和起重臂安装必要安排在同一种半天内完毕。
19、暑期作业应做好防暑降温工作、不得赤脚、赤膊。
20、本方案未涉及注意事项按《使用阐明书》和关于安全操作规程执行。
第八章 塔吊机使用安全技术事项
1、司机应在视力、体力等方面符合驾驶基本条件，并获得安监部部门核发操作证。
2、 塔吊操作必要有专人指挥，司机必要在得到指挥信号后，方可进行 操作，操作前必要呜笛，操作时要精神集中。
3、 司机必要严格按塔机性能表中规定幅度和起重量进行工作，不许 超载使用。
4、 回转制动器只能在回转停稳时使用，为防止吊臂被风吹动。禁止当作止动刹车。
5、 工作中，吊钩不得着地或搁在物体上，防上卷筒乱绳。使用时发现异常噪音或异常状况，应及时停车检查。紧急状况下，任何人发出停车信号，都应停车。
6、 发现绑挂不牢固，指挥错误或不安全状况，应及时停止操作，并提出改进意见。
7、 工作中塔机上禁止有人，并不得在工作中进行调节或维修机械等作业，同步禁止闲人走近臂架活动范畴以内。
8、 有两台以上塔机工作时，要依照工程特点，注意互相之间位置，并采用不同标高办法，以避免塔机起重臂、平衡臂互相碰撞，以及与建筑碰撞。
9、 塔机作业完毕后，回转机构松闸，吊钩升起，小车停在臂架20米左右。
10、作业时要注意路边高压线，严格遵守《施工现场用电安全管理规定》。
第九章 塔吊安全生产管理网络及职责
总负责人
李松柏
安全技术负责人
杨春满
安装班长
马刚
电工
指挥

其他安装人员

1. 总负责人负责安装全过程中总组织，安排和协调以及安全总负责。
2. 安全技术负责人负责安装前安全技术交底及安装过程中检查、监督、安装过程测试，安装后实验以及资料收集整顿。
3. 安装班长详细组织作业人员按安全规程、阐明规定进行安装作业，并注意过程检查，协调指挥。
4. 电工负责塔机电气安装，调试等。
5. 指挥员在班长安排下负责吊装指挥工作。
6. 其她安装人员在班长安排下，按照操作规程及事先对各人分工协调一致进行工作，并随时注意安全。
安装人员名单：
总负责人：李松柏 技术负责人：杨春满
现场指挥：马刚
安全员、电气负责人：刘丽 马刚
塔机安装工：殷荣义 向兴春 周永福 王刚 杨兵
第十章 安全事故应急救援预案
应急工作流程图
迅速前去出事地点开展救治工作，并电话直接联系项目经理手机
启动应急机制
事故发生后1小时内完毕
上报
事故信息
反馈
事故目击人
第一时间报告
离事故突发地近来项目领导（含专业工长及级别以上项目任何领导）
告知现场任何一位办公室职工，通报预警信息。（此信息要第一时间告知到项目应急小组所有人及公司高管层）
项目应急小组
组 长：项目经理
副组长：安全总监、项目副经理
组 员：项目总工程师、 机电安装经理
同步拨打外部报警电话
交通：122
急救中心：120
总部高层和工程指挥部
组长：公司总经理
副组长：公司书记
成员：项目经理部、
质量安全保证部、项目管理部
事件解决
决策
应急预案实行、过程修改、事后经验总结、报公司总部和政府部门

建设单位和市区政府
1应急救援工作流程

2应急救援方针与原则
为防止塔吊在发生机械设备事故后,能最大限度减轻损失并及时有效作好善后解决工作，特制定本预案。
预案原则：保护人员优先、防止和控制事故扩大优先、保护环境优先。
预案方针：防止为主、常备不懈、统一指挥、高效协调、损失控制、持续改进。
3 应急救援策划
1）危险分析
塔吊在安装、使用、安拆过程中，由于指挥失误或操作不当，容易导致设备崩塌事故，重要危险分析如下：
a)安装或安拆过程中：螺栓或销轴连接不当或不可靠；操作人员违章操作或指挥人员违章指挥；安装或安拆程序错误；安装或安拆用汽车吊起重力局限性。
b)使用过程中：操作人员违章操作；维护不够或不当；附着不可靠或被破坏。
2）资源分析
成都市119、110救援组织机构；
成都市由120统一管理各医院救护车。
3）法律法规规定
编制根据：《中华人民共和国安全生产法》、《特种设备安全监察条例》、成都市及高新区关于告知及规定。
4 应急救援小组
1）成立应急救援领导小组
组长
项目经理
副组长
杨春满
副组长
马刚
副组长
刘丽

2）成员
殷荣义 向兴春 周永福 王刚 杨兵
3）成员职责
组长负责向上级部门报告现场状况以及全局指挥。
成员负责协助项目部保护好现场，协助上级部门调查事故因素。如有人员伤亡，协助关于部门将伤员送往医院及善后。
5 应急救援小组激活时间
事故发生后1小时内，启动应急机制，同步上报广元市质量技术监督局。全天24小时进入应急状态。事后解决报告提交公司总部、业主、政府部门48小时后，应急状态解除。
6 应急救援流程应遵循原则
1 紧急事故发生后，发现人应及时报警。一旦启动本预案，有关负责人要以处置重大紧急状况为压倒一切首要任务，绝不能以任何理由推诿迟延。各部门之间、各单位之间必要服从指挥、协调配合，共同做好工作。因工作不到位或玩忽职守导致严重后果，要追究关于人员责任。
2 项目在接到报警后，应及时组织自救队伍，按事先制定应急方案及时进行自救；若事态状况严重，难以控制和解决，应及时在自救同步向专业救援队伍求救，并密切配合救援队伍。
3 疏通事发现场道路，保证救援工作顺利进行；疏散人群至安全地带。
4 在急救过程中，遇有威胁人身安全状况时，应一方面保证人身安全，迅速组织脱离危险区域或场合后，再采用急救办法。
5 截断电源、可燃气体（液体）输送，防止事态扩大。
6 组长为紧急事务联系员，负责紧急事物联系工作。
7 紧急事故解决结束后，安全员应填写记录，并召集有关人员研究防止事故再次发生对策。
7 应急救援响应办法
1）电线起火
在发生火灾时，不能使用室内电梯和外用电梯逃生。 由于室内电梯井会产生“烟囱效应”，外用电梯会发生电源短路状况。最佳通过室内楼梯或室外脚手架马道逃生。如果下行楼梯受阻，施工人员可以在某楼层或楼顶部耐心等待救援，打开窗户或划破安全网保持通风，同步用湿布捂住口鼻，挥动彩色安全帽表白你所处位置。切忌逃生时在马道上拥挤。
2）人员触电
一旦有人触电，及时切断电源进行急救。对触电昏厥人员进行人工呼吸，同步拨打120急救。
3）人员伤亡
对由各种创伤和意外事故引起大量出血，必要迅速止血，再送往医院急救。暂时止血办法：用消毒纱布或干净毛巾折叠数层覆盖在伤口上，再用三角巾或绷带加压包扎。
对于外伤骨折：有出血状况，先止血并包扎伤口，再进行骨折固定。
a)上肢骨折：用两块夹板在上肢内外两侧加衬垫后，用三角巾或绷带固定，再用三角巾或绷带悬吊于胸前。
b)下肢骨折：下肢骨折时，伤者仰卧。小腿骨折用两块夹板固定，加衬垫后，在骨折处两端、膝下、大腿中某些别用绷带固定，外侧打结，脚部用八字型绷带固定，使脚面与小腿成直角；大腿骨折用一块自腋窝到脚跟长夹板固定在伤肢外侧，夹板加衬垫后，用布条分段固定伤肢。包扎固定好后，迅速送往医院。
8 应急救援预案终结
事故危险源得到控制后、消除后，所有人员到场清点，不存在其她危险源后，有关人员所有撤离，由应急救援组长宣布终结应急救援。
9 应急救援演习
工程中标后三个月内，在现场摹拟演习应急事件解决状况，后来不超过6个月一次复练、复查，找出局限性和存在问题，及时进行修定。由于施工过程中人员流动比较频繁，现场环境变化也比较快，依照工程进展和人员变化状况拟定。当工程施工发生阶段性变化，或作业人员发生较大变化时，及时进行应急测试。演习检查重要内容：
1） 事故期间通讯系统能否运作；
2） 人员能否安全撤离；
3） 应急服务机构能否及时参加事故急救；
4） 与否有效控制事故进一步扩大。
附件一 塔机零部件规格、尺寸、重量
QTZ63（TC5010）塔机部件重量表：

附件二 安装安全技术交底
安全技术交底
编号
QTZ63（TCT5010）塔吊
工程名称
四川省广元监狱民警职工生活基地B区
施工单位
成都市龙西建筑工程有限公司
交底部位
QTZ63（TCT5010）
工种
塔吊安装
安全技术交底内容
普通性交底
1、 参加安装塔吊人员必要持证上岗，纯熟掌握拆除规程，禁止违章作业。
2、 进行塔吊安装时时，必要划分作业区，非塔吊安装人员禁止进入作业区。
3、 安装人员在安装作业前，必要熟悉塔吊拆除阐明书并严格按照阐明书工艺顺序作业。
4、 在进行安装过程中，必要有一名经验丰富者在现场指挥协调，避免配合失误导致伤害。
5、安装人员在拆除过程中要认真谨慎作业，各种工具必要紧拿稳放，更不得高处抛物，以避免落物伤人。
6、在安装过程中，松动螺栓时要用手抓好，特别是在松螺帽时要抓紧，防止高空落物。
7、进入施工现场必要对的戴好安全帽，在大臂上打螺栓时挂好安全带，穿好防滑鞋。
8、岗位分工明确，拟定指挥信号，责任到人，各负其责。
9、在现场设立警戒区域，并挂好警示牌，禁止闲杂人员入内、穿行。
10、检查所用钢丝绳、卡环、工具，与否安全可靠，禁止卡环内侧向受力。
11、遇有雨、雪、雾及大风（4级及以上）天气，禁止作业。
12、禁止酒后作业、酒后开车，禁止空中抛掷工具、打闹嬉戏。
13、塔式起重机安装人员，应身体健康，并应每年进行一次体检，凡患有高血压、色盲、高度近视、耳背、美尼尔症、癫痫、晕高或严重关节疾病者，不适当从事此项操作。
针对性交底：
1、 参加安装人员必要听从统一指挥，拟定安装过程中统一指挥信号，检查工具完整性和实用性。
2、 安装第一节架和外套架时要拟定两个连接牢固，吊起时要把吊点放在第一节架上，安装顶升平台时销轴要打到位且要把开口销开到位。
3、 安装回转支承及驾驶室、电器柜时要找好吊点，并用四根钢丝绳拴好四个吊点，放回转时要慢，保证四角都进入原则节鱼尾板内，打上销轴后才干拆除钢丝绳。
4、 安装T字头打销轴时要有专人扶住，专人打销轴，并都要系好安全带。空中连接平衡臂时，要注意平衡臂上搭板要与T字头搭设好后再连接销轴。
5、 空中连接大臂时，要有专人扶住销轴，专人打销轴，并系好安全带，紧固连接螺栓时要达到预紧力。
6、 安装配重时要注意安装顺序，有大到小。
7、 接线完毕后试运营，保证无误后方能进行下一步工序。
8、 固定小车钢丝绳“U”型卡不得少于3个，固定主钢丝绳“U”型卡不得少于4个，卡处要符合规范，间距为绳卡间距不得不大于钢丝绳直径6倍，绳头距离最后一种绳卡长度不不大于140mm，绳卡滑鞍放在钢丝绳工作时受力一侧，U型螺栓扣在钢丝绳尾端，不得正反交错设立绳卡；绳卡螺栓要拧紧，以把钢丝绳直径压扁约1/3为限，钢丝绳受力前固定，受力后再度紧固。
9、 整机安装完毕，应进行检查和调节，各机构动作应对的、平稳、无异常，无载荷时，塔身和基本平面垂直度容许偏差为3‰。
交底人签名

职务

交底时间

接受交底人签名

附件三 顶升安全技术交底
安全技术交底
编号
QTZ63（TCT5010）塔吊
工程名称
四川省广元监狱民警职工生活基地B区
施工单位
成都市龙西建筑工程有限公司
交底部位
QTZ63（TCT5010）
工种
塔吊顶升
安全技术交底内容
普通性交底
1、 参加塔吊顶升人员必要持证上岗，纯熟掌握拆除规程，禁止违章作业。
2、 进行塔吊顶升时，必要划分作业区，非塔吊作业人员禁止进入作业区。
3、 顶升人员在顶升作业前，必要熟悉塔吊顶升阐明书并严格按照阐明书工艺顺序作业。
4、 在进行顶升过程中，必要有一名经验丰富者在现场指挥协调，避免配合失误导致伤害。
5、顶升人员在拆除过程中要认真谨慎作业，各种工具必要紧拿稳放，更不得高处抛物，以避免落物伤人。
6、在顶升过程中，打销轴时要先扶住，然后才干去打销轴，防止掉落。
7、进入施工现场必要对的戴好安全帽，
8、岗位分工明确，拟定指挥信号，责任到人，各负其责。
9、在现场设立警戒区域，并挂好警示牌，禁止闲杂人员入内、穿行。
10、检查所用钢丝绳、卡环、工具，与否安全可靠，禁止卡环内侧向受力。
11、遇有雨、雪、雾及大风（4级及以上）天气，禁止作业。
12、禁止酒后作业、酒后开车，禁止空中抛掷工具、打闹嬉戏。
13、塔式起重机顶升人员，应身体健康，并应每年进行一次体检，凡患有高血压、色盲、高度近视、耳背、美尼尔症、癫痫、晕高或严重关节疾病者，不适当从事此项操作。
针对性交底：
1、、顶升前各工种和指挥人员必要互相通气协调，拟定工作中所应用统一指挥信号，检查工具完整性和使用性；
2、顶升前检查吊原则节用钢丝绳与否完好以及卡环完整性。
3、提前把电缆线放足够长，防止顶升时把电缆线拉坏。
4、顶升前对泵站和顶升液压系统全面检查。
5、提前把超高和变幅后限位短接，司机在开动时要注意。
6、打销轴时要有专人扶住，防止高空坠物，销轴要打到位，且要把立销插上，开上开口销。
7、顶升过程中，扶爬靴人员要把保险放到规定位置，并要系好安全带。
8、顶升时吊一节原则节作为配平物品，小车跑到大概15米。
9、回转离开原则节鱼尾板时要观看回转偏离方向，检查塔吊与否配平。
10、顶升完毕后要把电缆线收到塔吊上面，中间并用软线和木方固定好，防止垂直受力过大。
11、禁止转动大臂，保证塔吊平衡。
交底人签名

职务

交底时间

接受交底人签名

塔式起重机安拆安全合同书
甲方：成都市龙西建筑工程有限公司
乙方：四川恒定建筑机械安装工程有限公司
工程名称：广元监狱民警职工生活基地B区6#楼工程
工程地址：广元市利州区雪峰街道办事处
为了贯彻执行“安全第一，防止为主”安全方针，保证施工工程顺利进行，经甲乙丙双方协商，签定安全合同书。
一、施工安全目的
杜绝重大事故发生，死亡率为零，无重伤事故。
二、施工安全责任
甲方全权委托乙方进行塔式起重机施工作业，并支付有偿报酬。乙方必要尊守国家关于施工安全法律，法规与规定，尊守甲方各项施工安全管理制度，加强管理，保证施工安全，并接受建设行业主管部门，甲方监督，及时消除安全隐患，保证安全。
三、施工安全技术办法
1、丙方与乙方做好新工种安全教诲。对安拆工序操作班组做好全面，详细，有针对性安全技术交底，交底与被交底双方进行签字手续 。
2、乙方必要尊守“安全生产六大纪律”，执行“十项安全技术办法”严格遵守“施工现场十不准”规定。
3、丙方制定健全施工现场安全管理制度，保证上班前对工人进行施工操作和作业环境班前安全交底。
4、乙方服从甲方安全管理，听从指挥，进入现场必要戴好安全帽，扣好安全带，穿胶鞋。2米以上作业系好安全带。对的使用个人劳保用品。
5、甲方机械设备防护设施齐全，施工用电做到三级保护，达到一机一闸一保，动力有接地，保证漏电保护器有效工作。
6、甲方施工用电线路，配电箱必要符合规范，满足安全生产，文明施工规定。
7、乙方施工现场按甲方规定进行文明施工，施工道路畅通无阻，材料按规定堆放，做好落手清工作，保持现场整洁有序。
8、甲方现场防火设备齐全有效，非吸烟区域禁止吸烟，保证施工期间不发生火灾事故。
四、三方商定
1、甲方在塔式起重机安拆期间，给乙方提供力所能及协助。丙方做好监督调节工作。
2、凡因乙方不服从甲方安全管理，并且违规进行操作，发生伤亡事故，由乙方承担责任。
3、安拆完毕并经验收合格后，甲方按商定付给乙方报酬。
五、其他
1、责任时间从签定合同日开始生效，到安拆工程竣工时，自动失效。
