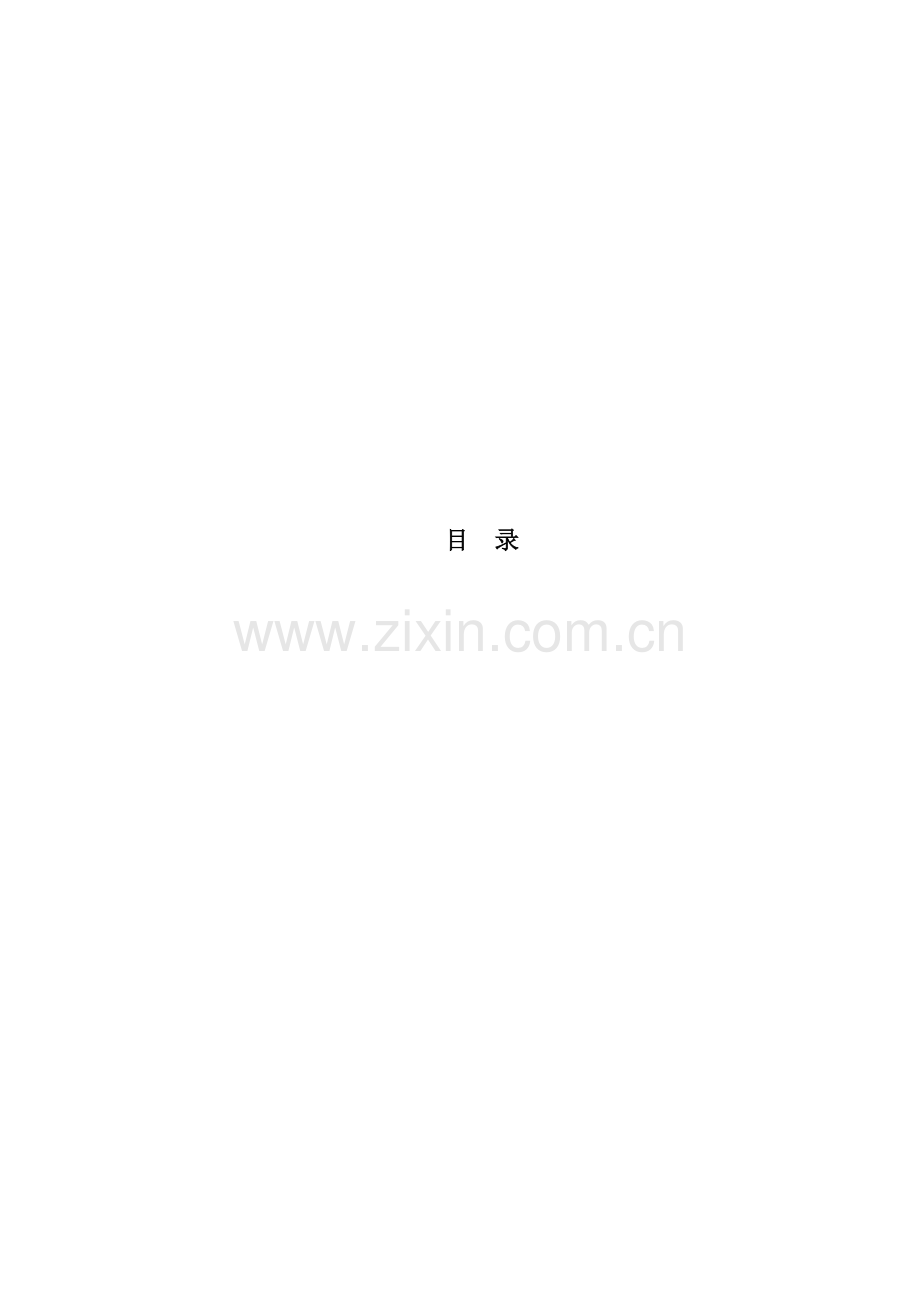

目 录
新建赣韶铁路道岔焊接施工专题方案
一、编制依据
1.1依据中国铁道行业标准TB/T1632.3-、客货共线铁路轨道工程施工技术指南TZ201-。
1.2新建赣州至韶关铁路工程无缝线路设计图纸;
1.3施工协议和协议有效组成文件；
1.4钢轨焊接试验参数；
二、工程概况
新建赣韶（赣州～韶关）铁路地处中国华南地域江西省和广东省，在赣南和粤北两地域，连接中国两条南北铁路大干线——京广线和京九线。线路自京九铁路南康站引出，经江西省南康市、大余县，广东省南雄、始兴、仁化等市县，接入京广铁路韶关东站。
全线共16个车站，其中新建车站14个，新建线路所1个，改建车站1个即韶关东站，道岔 113 组。
三、劳动力配置
针对道岔焊接施工及数量，全线站场内道岔焊接数量为1000个头。
依据现阶段站场铺设情况和施工进度计划，此次腊石坝车站道岔铝热焊配置1组共24人专业道岔钢轨铝热焊施工队伍进行施工。其中4人为专业焊接人员，其它为劳动力。
依据以往道岔接触焊1个头需要30分钟完成，这期间需进行钢轨对正、钢轨打磨、焊接道岔、焊头打磨、完成作业。
为此，项目部经过研究决定，道岔焊接采取流水线作业施工，共分3组进行道岔焊接。一组为钢轨对正及打磨、二组为道岔焊接及打磨、三组为安装扣配件及调整线路方向。
四、机具设备
依据腊石坝车站焊接数量及施工进度计划，配制专业机具设备进行钢轨铝热焊施工，关键工具见附表：
五、铝热焊接工艺步骤图和焊接次序图
5.1铝热焊接工艺步骤图
依据设计道岔焊接采取“道岔铺设好后进行焊接施工”。道岔内焊接采取铝热焊接方法，采使用方法国拉伊台克企业焊接材料及技术。
铝热焊工艺步骤图
钢轨预热
施工准备
轨端干燥
坩埚安装
轨端除锈去污
点火浇铸
调整轨缝、轨端对正
砂模安装
拆模、推瘤
打磨
封箱
探伤、统计
5.2焊接次序图
道岔焊接次序图
5
2
4
1
3
6
按上图所表示焊接次序，次序为1、2、3、4、5、6、详述以下：
① 辙叉轨排和导轨连接部，先直股，后曲股；
② 导轨和尖轨跟部，先直尖轨，后曲尖轨。
③ 基础轨焊接，先直股，后曲股；
④ 道岔前后钢轨焊接次序：先岔前，再岔后；先直股，再曲股。
设计提供道岔钢轨焊接锁定轨温是32±5℃
六、施工作业环境及施工设备和产品使用技术要求
1、严寒、刮风及下雨天焊接时，必需搭设帐篷，并对焊接区域做好保温方法。气温低于0℃及大风、大雨天气严禁焊接。当温差改变大时必需使用拉轨器在确保轨缝大小稳定情况下进行焊接。
2、铝热焊剂应该密封包装，要有干燥储藏环境，要有包装标识，便于识别产品类型，生产日期。
3、砂模是预制好，并和待焊钢轨断面吻合；包装上有标识，便于识别产品类型，生产日期；不得受潮、破损、开裂。
4、坩埚使用前不得受潮、破损、开裂。配置限制钢水飞溅坩埚盖；坩埚底部易熔塞用来控制钢水流下时间，必需保持完好状态。
5、 冬季使用氧气、丙烷采取保温方法，以确保气体压力正常。
七、施工作业步骤
7.1 施工准备
7.1.1 检验施工现场，焊接前专员依据焊接物品清单进行清点以防漏带，影响施工。
7.1.2 检验施工机具且试用，确保焊接前设备完好率100%。用肥皂水检测氧气瓶、燃气瓶及其它系统，如有漏气情况不能使用。
7.1.3 检验轨道平直度和表面情况。检验钢轨端头有没有裂缝、倾斜或其它缺点，当轨端有低接头时必需锯掉低接头。有大于2mm深掉角等必需锯除。
7.1.4 检验轨缝大小和位置和接头相错量情况。焊缝不得落在轨枕上，轨缝位置须距轨枕边100mm以上，确保左右股钢轨拉伸时接头相错量满足小于100mm要求。
7.1.5 测量轨温。在钢轨背光一侧测量轨温，当轨温低于0℃时不进行焊接。
7.1.6 焊接钢轨两侧50m范围内必需严格按要求上紧紧围绕件，确保焊接时轨缝间隙不得发生移动，影响焊接质量甚至发生钢水泄露。
7.2 轨端干燥
7.2.1 对轨端除锈去污前可用预热枪对钢轨焊缝两侧1米范围内烘烤，充足排除钢轨表面水分及油污。
7.3轨端除锈去污
7.3.1 用带有钢丝刷角磨机对焊接钢轨端部、两侧、轨头和轨底锈污进行打磨清洁，范围为100-150mm，尤其要重视轨底清洁，轨端不垂直度≤1mm。
7.4对轨
7.4.1 轨缝调整：在轨头和轨底两侧进行测量,相同条件下，轨缝须满足25±2mm。焊接过程中保持间隙不变，从对轨开始严禁在焊缝两端各50m范围内松扣件、起拨线路、拉轨撞轨和通行车辆，直至焊接完成，轨温降至300℃以下为止或浇注30分钟以后。
7.4.2 尖点对正：将1m直尺中点和焊缝隙中点重合，用钢楔子或对轨架进行高度调整，使焊缝两侧0.5m处钢轨轨顶面和直尺间隙为1.6mm左右。
7.4.3 水平对直：用1m直尺分别紧贴钢轨轨头、轨腰,并用钢板尺紧贴轨脚，通常情况下必需做到三处均密贴方为水平对正。必需确保接头作用面一侧水平对正，钢轨内侧纵向要求平直，以1m直尺同时测量两轨平顺度，错动小于0.2mm。
7.4.4対轨先调高低，后调水平，最终调整不等倾斜。
7.5 砂模安装
7.5.1 检验砂模应无受潮、无裂纹、无变形，各组件完整，状态良好。有裂痕或受潮砂型不能使用；
7.5.2 砂模浇注孔略作休整，预防高温时砂粒脱落；
7.5.3 将砂模和钢轨接触面进行摩擦，使砂模和钢轨结合部位密贴；
7.5.4 假如砂模和钢轨接触面吻合不好，则会发生漏钢水严重后果；
7.5.5 底模一定要对中，而且和钢轨紧贴。
7.5.6 砂模浇注孔要和左右轨角对称，以确保两侧轨底受热均衡；
7.5.7 砂型中央和轨缝中央一致,砂型和钢轨垂直，两片砂型要对齐。
7.5.8 在扭紧夹具时，应由一人完成，均匀夹紧。
7.5.9 要试放分流塞，使分流塞在砂型中高低松紧适宜。
7.6 封箱
封箱过程是比较关键步骤之一，在操作时候应该尤其留心，假如封箱不严密，会发生漏钢水问题，封箱完成后，焊接责任人应该检验封箱是否达成要求，以确保焊接质量。
7.6.1 在封箱时要盖上一块洁净纸板，预防砂粒落入砂型中形成夹渣；
7.6.2 封箱先从轨底开始，从下往上按次序进行，分两遍抹成
7.7预热过程控制
7.7.1 工作压力控制
氧气压力为0.49MPa，丙烷压力为0.07MPa。针对60kg/m钢轨预热时间为5分钟左右，轨头颜色变为红色。
在调压过程中，将预热枪上氧气和丙烷开关全部打开，顺时针调整调压表，调整氧气和丙烷压力。
7.7.2 预热火焰调整
先稍开丙烷阀门，然后点火逐步交替打开两个阀门，直至丙烷阀门完全打开为止，再经过调整氧气阀门来调整火焰大小，使火焰长度保持在15-20mm，火焰为中性焰，预热枪头应距轨头50mm；
7.7.3 亲密关注整个预热过程
在预热过程中，应该亲密关注轨头受热颜色改变过程，预热时间为5分钟左右，其颜色为鲜红色；
7.7.4 预热枪头须调至轨缝中央，以确保预热效果。
7.7.5预热完后，先关氧气开关，枪头朝上，注意安全。
7.8坩埚使用
7.8.1 使用坩埚前须检验坩埚,受损,受潮坩埚不能使用。
7.8.2 须清除坩埚内杂物,易熔塞表面须洁净。
7.8.3 从焊剂包装中取出焊剂，混合均匀后（反复倾倒三次），将焊剂旋转倒入坩埚中，并使其顶部形成锥形，插入高温火柴，盖上坩埚盖，预热完成后，立即放入分流塞并将坩埚安置在砂模侧模板顶部定位槽内。
7.9 焊剂高温反应
焊剂反应时间：8-15秒；镇静时间：8-18秒（若大于30s，燃烧不均匀）。
注意：焊剂反应及浇注过程中，操作者应该距离坩埚3米以上距离，确保人身安全。反应完成后，假如钢水不能漏下来，应该让钢水在坩埚中冷却了20分钟后才能移动坩埚。
7.10 拆模
浇铸完成后1分钟，移去坩埚，并将其放在安全地方，然后移去灰渣盘，并将灰渣倒入坩埚中，保持环境洁净。浇铸完成5分钟后，先拆除侧模板和夹紧装置,再拆除底模板。
注意 a、在拆摸过程中要小心，不要将砂型一起脱下，造成钢水流出。
b、拆摸后，立即将轨面清理洁净，预防推瘤时残渣拉伤轨面。
7.11 推瘤
浇铸完成6.5分钟以后开始推瘤。浇铸棒在推瘤完成20分钟后打掉。
注意 a、推瘤过早会因为焊头硬度不够而拉伤轨面。
b、推瘤过迟会给推瘤带来困难。
C、打掉浇铸棒时，要注意敲击方向，不能由内向外敲击。
7.12 热打磨
7.12.1 推瘤完成后，就能够进行粗打磨。焊后接头温度降低到300度以下才能放车通行。
7.12.2 打磨焊头使其轮廓和两侧钢轨相同。
7.12.3 打磨后，焊头处凸出量大于0.5mm。
7.13冷却打磨
7.13.1 当轨温降至常温时进行冷打磨，打磨位置包含轨顶及内侧工作面、轨底上表面、轨底。
7.13.2 使钢轨表面整体平齐。
7.13.3 焊缝两侧100mm范围内不得有显著压痕、碰痕、划伤等缺点。
7.13.4 焊头须打磨至0—— +0.3毫米，不能低凹。时速200公里以上线路打磨要求为0—— +0.2毫米。
7.14 外观及探伤检验
焊头冷却到50℃以下对钢轨焊头进行探伤。焊缝探伤分为目测和仪器检测。焊缝表面缺点关键有划伤、碰伤等，能够经过目测判定；焊缝内部缺点关键有气孔、夹杂、未焊透等，可经过仪器进行探伤。
焊接接头轨头工作面经过外形精整后表面不平度应满足:在焊缝中心线两侧各500mm范围内,表面不平整度小于0.2mm。轨顶面及轨头侧面工作边母材打磨深度不应超出0.5mm。
7.15 经打磨后焊接接头轨头部位满足
7.15.1 不应出现裂纹；
7.15.2 可出现1个最大尺寸为1mm气孔；
7.15.3 在轨头下鄂和焊筋边缘交界处半径为2mm区域内，可出现1个最大尺寸为1mm气孔、夹渣或夹砂；
7.16 焊接接头焊筋表面应满足：
7.16.1 最多可出现3个最大尺寸不超出2mm气孔；
7.16.2 焊筋表面夹渣或夹砂等缺点尺寸应符合下表要求，这些缺点不应侵入钢轨横断面内；
焊筋表面夹渣或夹砂等缺点最大尺寸
缺点面积mm2
缺点深度mm
≤10
≤3
≤15
≤2
≤20
≤1
7.17 收尾工作
7.17.1 检验焊好接头，做好原始统计并编写焊接序号。
7.17.2 清理道床，按标准方枕。
7.17.3 加强捣固焊接接头两侧两根轨枕。
7.17.4 将轨道恢复正常，并深入清理焊接现场。
7.17.5 把灰渣、废钢料、砂模等清理洁净，装入坩埚中，在离开时候带到指定场所处理。严禁将其乱丢在铁路沿线，造成对铁路沿线污染。
八、焊接接头直线度和表面质量要求
8.1 平直度要求
轨头工作面1m长度平直度许可最大偏差应符合表1要求。
表1平直度许可最大偏差
线路设计速度km/h
轨顶面垂直方向最大偏差mm
轨头侧面工作边水平方向最大偏差mm
160
+0.3
+0.3
注：①轨头侧面“+”表示凹进，使轨距扩大；
②轨顶面“+”表示高出钢轨母材基准面。
8.2表面质量要求
8.2.1 焊接接头轨头工作面经外形精整后表面不平度应满足：在焊缝中心线两侧各100mm范围内，表面不平度小于0.2mm。轨顶面及轨头侧面工作边母材打磨深度不应超出0.2mm。
8.2.2 焊接接头及其周围钢轨表面不应有裂纹、划伤、碰伤、电极灼伤、打磨灼伤等伤损。
九、探伤
9.1 探伤人员资质要求
探伤人员应持有铁道部门无损检测人员技术资格判定考评委员会颁发II级或以上等级技术资格证书，并经过钢轨焊缝探伤技术培训方能独立上岗作业。
9.2焊接接头探伤要求
9.2.1 钢轨焊接后均应对焊接接头进行超声波探伤，并填写探伤统计。统计应包含仪器、探头、焊接接头编号、测试数据、探伤结果及处理意见。
9.2.2 探伤时焊接接头温度不应高于40℃时。
9.2.3 探伤前应对探测系统校准。
9.2.4 扫查前检验探测面表面粗糙度，应无锈蚀和焊渣，打磨面应平顺、光滑，打磨范围应能满足探伤扫查需要。
9.2.5 使用双探头或单探头对轨头、轨腰、轨底分别进行探测。
9.2.6 发觉内、外缺点要立即向施工人员反应，采取补救方法。
十、焊接统计
焊接操作人员应统计焊接过程，统计内容 “钢轨铝热焊接操作统计表”，统计应保留3年。
十一、安全质量方法
11.1 各工序工作人员应经过安全技术培训并考试合格后方可上岗。
11.2 液化气、氧气瓶、乙炔瓶等应部署在焊接和切割火焰上风和侧风向，严禁在火焰下风，必需站立放置，严禁倒放，氧气瓶和燃气瓶应相距5m。
11.3 加热器发生回火、放炮时，应先立即关闭氧气，后关燃气、熄灭火焰，预防出现严重事故。
11.4 焊接过程对全部气管严禁压、踩，确保气体通畅。
11.5 搬运及作业时，各工序严格按操作规程进行操作，以预防发生人身伤害。
11.6 焊轨作业时，应配置好必需劳动防护用具（工作服、眼镜、长皮手套等）。配置干粉灭火器。
11.7 施工点周围不应有挥发性气体，易燃易爆物。假如存在，在设法转换或争取安全保护方法后，方可施工。
11.8 气管不要靠近已燃加热器太近，以防爆炸。
11.9 加热过后钢轨，严禁身体各部位碰及，以防烫伤。
11.10 打磨前应检验端磨机是否漏电，运转是否良好，如有异常应立即联络维修电工进行维修，严禁私拉乱接，避免发生人身事故。
11.11 打磨后钢轨端面严禁再次污染，如有污染要重新打磨。
11.12 点火焊接前所需工具摆放齐整，位置适宜，严禁闲杂人员进入作业范围内。
11.13 焊接前卸下道岔零部件要原位恢复；
11.14 存放铝热焊材料房间应配制干燥剂及干湿温度计，确保其环境相对温度小于70%。
十二、铝热焊操作规程
12.1施工准备前全部施工机具及材料、人员到位。
12.2每次开工前加热工具需进行检验，预防出现漏气现象。
12.3角磨机在使用之前必需检验砂轮出螺丝是否拧紧。
12.4调整轨缝及轨端对正，撬棍不可插得过深，两人叫号一起翻动，快速抽出，以防撬棍打人。
12.5砂模安装必需严格根据说明进行。
12.6钢轨预热前工人必需带护目镜，预防伤眼睛。现场工班长检验氧气管线及燃气管线是否漏气。严禁氧气瓶、液化瓶靠近加热器5m以内。
12.7坩埚安装必需根据说明书进行。
12.8点火浇铸前人员必需佩戴防火手套、护目镜、防护衣，预防烫伤。
12.8拆模前周围人员必需远离焊接处，预防铁水烫伤人员。铁水要统一处理，不能随便丢弃。推瘤前要检验机子是否和运转正常。
12.9打磨时人员必需佩戴护目镜、防护衣、面具安全帽、隔热手套。
十三、铝热焊安全操作规程
13.1从事道岔焊接工种人员应经过专门培训，掌握焊接安全技术，经过考试合格取得上岗证后，方可进行操作。
13.2焊接工作前需进行人员、材料等报验，经监理部同意后方可进行道岔焊接工作。
13.3在焊接作业区内，必需清除周围易燃物品，如无法清除，应采取安全可靠方法加以保护。
13.4焊接作业前，要认真检验燃气，氧气瓶是否分开放置各5m开外位置；安装压力表和开气时不准戴有油手套，检验管线是否接牢和漏气。
13.5在焊接过程中严格控制时间，预防未达成时间就停止焊接作业，影响焊轨质量。
13.6焊剂应存放在干燥房间，预防受潮，并设专员看护并检验。
附件：
焊轨机具及焊药
后附试验汇报
铝热焊机具及焊剂
序号
名称
型号
单位
数量
备注
1
汽油发电机
2KW
台
1
2
角磨机
台
3
除锈用
3
1米钢直尺
1m
把
1
4
液化气瓶（纯丙烷）
个
6
5
氧气压力表
个
1
6
丙烷压力表
个
1
7
氧气防回火塞
个
1
8
丙烷防回火塞
个
1
9
氧气管
m
10
10
丙烷管
m
10
11
铝热焊磨具夹具
套
2
12
铝热焊推瘤机
4冲程液压推瘤机
台
1
13
钢轨仿形打磨机
台
1
14
氧气-丙烷预热枪
付
1
15
轨温计
付
2
16
秒表
个
2
17
米尺
5米
把
2
18
塞尺
把
2
19
仿形打磨机砂轮
片
20
20
角磨机砂轮片
片
50
21
锯轨机砂轮片
直径420mm
片
50
22
钢丝刷
把
20
23
大铁锤
把
1
24
小铁锤
把
1
25
三角形铁块
长18cm,短5cm,,厚2cm
块
12
26
测尖点用楔形塞规
个
1
27
拉轨机
套
1
28
撬棍
把
2
29
活动扳手
最大开口宽度20mmm
把
2
最大开口宽度30mmm
把
2
最大开口宽度45mmm
把
2
30
法国拉伊台克焊接设备、焊药等
套
144
依据轨头而定，其中包含焊药、砂模、封箱泥、坩埚、密封膏等
31
面具安全帽
个
10
32
隔热手套
副
10
33
防护衣
套
10
34
护目镜
个
10
35
轨道小车
个
1
36
焊头保温罩
个
1
