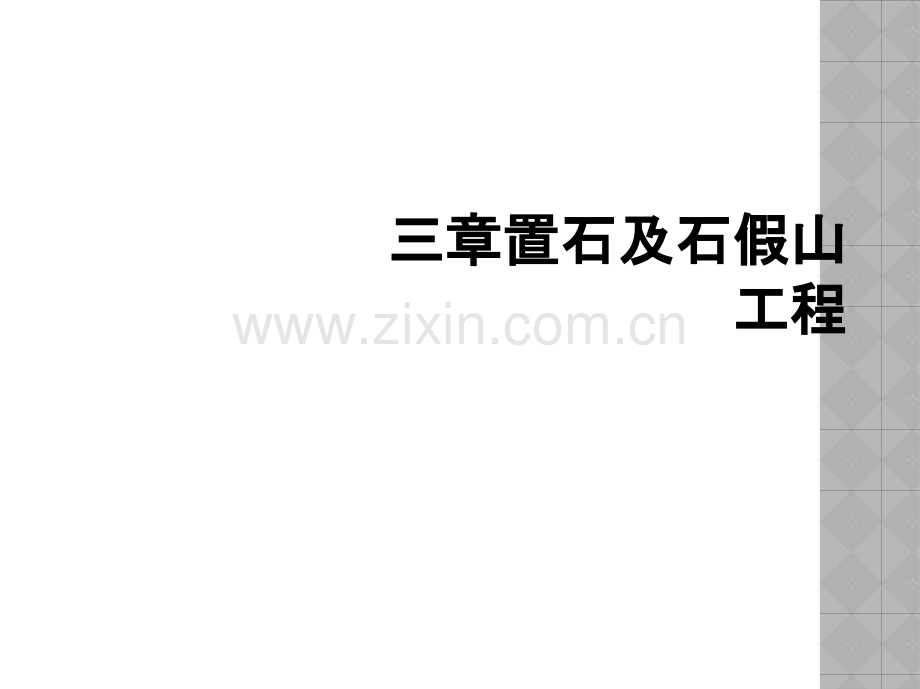

三章置石及石假山工程.ppt

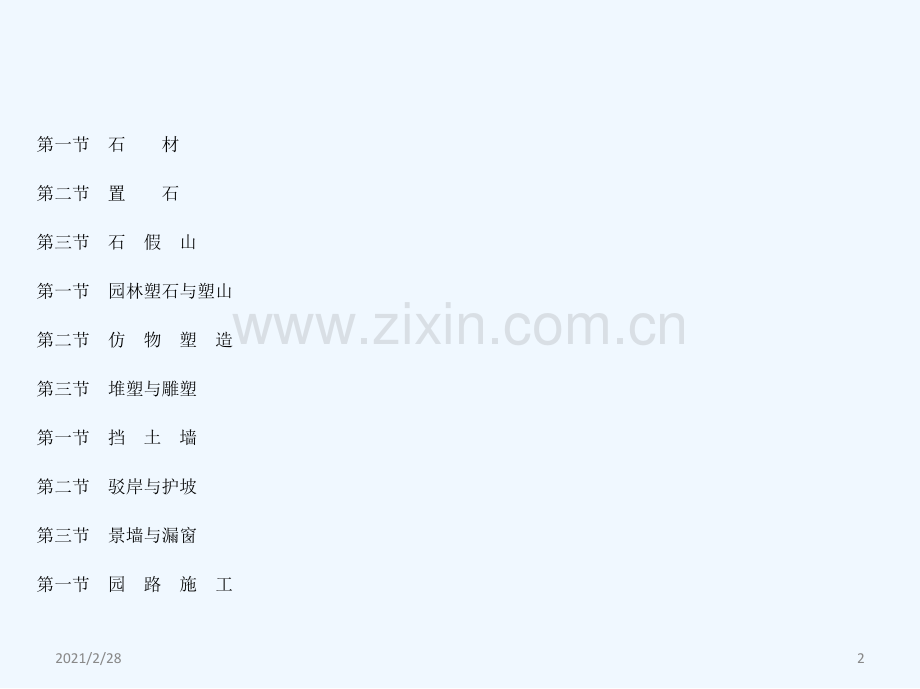

三章置石及石假山三章置石及石假山工程工程第一节石材第二节置石第三节石假山第一节园林塑石与塑山第二节仿物塑造第三节堆塑与雕塑第一节挡土墙第二节驳岸与护坡第三节景墙与漏窗第一节园路施工2021/2/282第二节场地工程第三节常见园林铺装施工过程图解第四节园林园路场地的施工质量要求2021/2/283第一节石材一、石材的种类二、开采与运输三、加工2021/2/284一、石材的种类2021/2/285二、开采与运输图6-1部分假山石料示意图2021/2/286三、加工2021/2/287第二节置石一、置石工程的类别二、施工要点与质量要求2021/2/288一、置石工程的类别1.置石小品图6-2置石小品的几种形式2021/2/289一、置石工程的类别2.山石水景3.假山叠石2021/2/2810二、施工要点与质量要求1.施工要点(1)置石小品的施工要点1)重视相石的工作。2)认真把握山石安装设置的地点。3)注意采用合理的搬运与吊装措施。4)做好山石的底部固定措施，应该按设计要求或根据施工规范的要求，做好山石底部的固定技术措施，或做相应的基础、或确保埋入深度、或做窝脚，确保山石的安置稳定性，防止出现倾斜或侧塌现象。5)适时进行基座施工。(2)山石水景的施工要点1)采用合理的排水措施。2021/2/2811二、施工要点与质量要求2)做好山石设置基础的工程施工。3)合理的定位与放线方法。4)确保砌石工程的施工质量。(3)假山叠石的施工要点1)把好土质山体的质量关。2)砌石施工的基本要求。3)做好山石与土质山体的结合处理。2.质量要求2021/2/2812二、施工要点与质量要求表6-1置石小品分项工程质量检验评定2021/2/2813二、施工要点与质量要求表6-2山石水景分项工程质量检验评定2021/2/2814二、施工要点与质量要求表6-3假山叠石基础分项工程质量检验评定2021/2/2815二、施工要点与质量要求表6-4假山基础、土山土方分项工程质量检验评定2021/2/2816第三节石假山一、石假山基体知识二、施工准备三、基础施工四、山脚堆叠五、假山主体部分堆叠六、收顶七、山洞与山壁山路八、假山装饰九、石假山的质量2021/2/2817一、石假山基体知识1.拼叠山石的基本原则(1)同质同质指山石拼叠时，其石料的品种、质地要一致。(2)同色有些山石品种、质地相同，但其色泽因产地不同而相异。(3)接形根据石料块材的外形特征，将其互相拼叠组合，在保证预期变化的基础上做到浑然一体，这种做法叫做接形。(4)合纹形是指山石的外轮廓，纹是指山石表面的纹理脉络。2.假山堆叠技法(1)安将一块山石料平放在一块或几块山石之上的叠石方法称做安。2021/2/2818一、石假山基体知识图6-3安a)单安b)双安c)三安(2)压为了稳定假山悬崖或使出挑的山石保持平衡，用重石镇压悬崖后部或出挑山石的后端，这种叠石方法就是压，如图6-4a所示。2021/2/2819一、石假山基体知识(3)错即错落叠石，上石和下石采取错位相叠，而不是平齐叠放，如图6-4b所示。(4)搭用长条形石或板状石跨过其下方两边分离的山石，并盖在分离山石之上的叠石技法称为搭，如图6-4c所示。(5)连山石之间的水平衔接，称为连，如图6-4d所示。(6)夹在上下两层山石之间，塞进比较小块的山石并用水泥砂浆固定下来，就可在两层山石间做出洞穴和孔眼，这种技法称为夹的叠石方法，如图6-4e所示。(7)挑挑又称出挑、外挑或悬挑，是利用长形山石作挑石，横向伸出其下层山石之外，并以下层山石支承重量，再用另外的重石压住挑石的后端，使挑石平衡地挑出，如图6-4f所示，这是各类假山都运用很广泛的一种山石堆叠方法。2021/2/2820一、石假山基体知识(8)飘当出挑山石的形状比较平直时，在其挑头置一小石如飘飞状，可使挑石形象变得生动些，这种叠石手法就叫飘，如图6-4g所示。(9)顶立在假山上的两块山石，相互以其倾斜的顶部靠在一起，呈顶牛状，这种叠石方法称做顶，如图6-4h所示。图6-4假山堆叠技法(一)a)压b)错c)搭d)连e)夹f)挑g)飘h)顶2021/2/2821一、石假山基体知识(10)斗斗即用分离的两块山石的顶部，共同顶起另一块山石，如同争斗状，如图6-5a所示。(11)券券就是用山石作为券石来起拱做券，所以也称为拱券，如图6-5b所示。(12)卡在两个分离的山石上部，用一块较小山石插入两石之间的楔口而卡在其中，从而达到将两石上部连接起来，并在其下做洞的叠石方法，如图6-5c所示。(13)托托即从下端伸出山石，去托住悬、垂山石的做法，如图6-5d所示。(14)剑用长条形峰石直立在假山上，作假山山峰的收顶石或作为山脚、山腰的小山峰，使峰石直立如剑，挺拔峻峭，这种叠石技法称为剑，如图6-5e所示。2021/2/2822一、石假山基体知识(15)榫在上下相接两石石面凿出的榫头与榫眼相互扣合，将高大的峰石立起来称为榫，如图6-5f所示。(16)撑撑是在重心不稳的山石下面，用另外山石加以支撑，使山石稳定，并在石下造成透洞，如图6-5g所示。(17)接短石连接为长石称为接，山石之间竖向衔接称为接，如图6-5h所示。图6-5假山堆叠接法(二)a)斗b)券c)卡d)托e)剑f)榫g)撑h)接2021/2/2823一、石假山基体知识(18)拼假山若全用小石叠成，则山体显得琐碎、零乱；而全用大石叠山，则运输、吊装、叠山过程中又很不方便；因此，在叠石造山中用小石组合成大石的技法，就是拼，如图6-6a所示。(19)贴在直立大石的侧面附加一块小石，称为贴的叠石手法，如图6-6b所示。(20)背在采用斜立式结构的峰石上部表面，附加一块较小山石，使斜立峰石的形象更为生动，这种叠石状况有点像大石背着小石，所以称为背，如图6-6c所示。(21)肩为了加强立峰的形象变化，在一些山峰微凸的肩部，立起一块较小山石，使山峰的这一侧轮廓出现较大的变化，有助于改变整个山峰形态的缺陷部位，这种技法称为肩，如图6-6d所示。2021/2/2824一、石假山基体知识(22)挎在山石外轮廓形状单调而缺乏凹凸变化的情况下，可以在立石的肩部挎一块山石，犹如人挎包一样，如图6-6e所示。(23)悬在下面是环孔或山洞的情况下，使某山石从洞顶悬吊下来，这种叠石方法称为悬，如图6-6f所示。(24)垂山石从一个大石的顶部侧位倒挂下来，形成下垂的结构状态的叠石方法称为垂，如图6-6g所示。图6-6假山堆叠技法(三)a)拼b)贴c)背d)肩e)挎f)悬g)垂2021/2/2825一、石假山基体知识3.假山结构连接处理(1)胶结与勾缝以前石之间的胶结与勾缝使用石灰浆、灰泥浆、糯米石灰浆，现代使用水泥砂浆。(2)平稳与填充处理在叠石的石料安放过程中，由于石料的外形往往高低不平，上下皮石料之间不可能完全吻合，为求石料之间的平衡稳定，就必须使用不同种类的小型石块石片填补于石料下，称为打刹，使用的小型石块石片称为刹或重力石、垫块垫片。(3)铁件加固设施假山堆叠中所用的加铁件，俗称为铁活。1)银锭扣。2)铁扒钉。3)铁吊架。4)铁扁担。2021/2/2826一、石假山基体知识图6-7假山铁件加固设施a)银锭扣及固定b)铁吊架及固定c)铁扒钉及固定d)铁扁担及固定2021/2/2827二、施工准备1.熟悉设计要求和了解施工现场情况2.制作模型3.编制施工工艺方案4.材料与机具的准备2021/2/2828三、基础施工1.定位放线2.挖土与木桩基施工3.基础实体的制作(1)灰土基础灰土基础一般为宽打窄用，即其宽度应比假山底面积宽出500mm左右，保证假山的压力分布均匀地传递到素土层，灰槽的深度一般为500600mm。(2)混凝土基础陆地上的假山选用不低于C10的混凝土，水中假山选用C20的混了增强基础的承载能力，应按设计要求进行配置相应的钢筋，并可减少相应的厚度。(3)浆砌块石基础块石基础下应设混凝土垫层，垫层常为C10或C15的素混凝土，厚为100200mm，其上再砌筑块石基础，常以M15或M25的水泥砂浆和毛石砌成。2021/2/2829四、山脚堆叠1.拉底(1)拉底的方式1)满拉底。2)线拉底。(2)拉底的施工要素1)底脚石应选择石质坚硬、不易风化的石材。2)每块山石必须垫平摆放，用水泥砂浆将底脚空隙灌实，不得产生丝毫的摇晃。3)各山石之间要紧密啮合，互相连接形成整体，以承托上面的山体的荷载和合理传递给基础。4)拉底的边缘要按照设计要求做到错落变化，避免做成平直或浑圆状态。2021/2/2830四、山脚堆叠5)假山的底石堆叠处理和选料、用料要为山体的中层造型做准备。2.起脚(1)起脚边线的做法起脚的面观效果重点反映在起脚的边线上，起脚边线的做法一般有点脚法、连脚法和块面法几种。(2)起脚的施工要点1)起脚石应选择厚重实在、质地坚硬的石材，以满足相应的承载要求。2)假山的起脚宜小不宜大、宜收不宜放。3)铺设时应先砌筑山脚线突出部位的山石，再砌筑凹进部位的山石，最后砌筑连接部位的山石。2021/2/2831四、山脚堆叠4)起脚石全部摆砌完成后，应将其空隙用碎砖废石填实灌浆，或填泥土打实，或浇筑混凝土筑平。2021/2/2832五、假山主体部分堆叠1.堆叠施工技术要点(1)接石压茬即山石上下层石块料的衔接为石石相接、严密合缝，除有意识地因造型设计要求留设石茬外，避免在下层石上面闪露一些破碎严重的石面，以免影响山体纹脉的自然趣味。(2)偏侧错安在下层石面之上，再行叠设的石料应放于一侧，以破除对称的形体，避免成四方、长方或等边、等角等规则形体。(3)反立避闸将板状石料直立或起撑托过河者，称为闸。(4)等分平衡注意山体的平衡问题，无论是采用挑、挎、悬、重等技法，凡有山前移者，必须用数倍于前沉的重力稳压内侧，把前移的重心再拉回到假山的重心线上。2.堆叠的技术措施(1)压靠压不靠拓是叠山的基本常识。2021/2/2833五、假山主体部分堆叠(2)刹刹可以理解为压的补充，即两层石料堆叠而无法相互挤压与咬合，可通过放置刹石而取得石料之间的平稳结合。(3)对边石料堆叠中要控制好山石的重心，应根据底边下山石的重心来找上面山石的重心位置，以保持上、下山石的稳定。(4)搭角搭角是指石与石之间一种上下皮相接的方式。(5)防断防断是指石料选择中的注意点，对于石料存在损伤性的裂缝，石材因有结构性夹砂层、片理性生成缝或过于透漏的湖石，不宜作受弯、悬挑山石，以免断裂现象的产生。(6)忌磨忌磨是指叠筑施工不可将已摆下的石材作转动式的移位操作。2021/2/2834六、收顶2021/2/2835七、山洞与山壁山路1.山洞图6-8山洞的结构形式a)梁柱式b)挑梁式c)券拱式2.山壁3.山路2021/2/2836八、假山装饰1.勾缝2.做脚(1)凹进脚即山脚向山内凹进，可做成深浅宽窄不同的凹进，使脚坡形成直立、陡坡、缓坡等不同的坡形效果。(2)凸出脚即山脚向外凸出，可做成深浅宽窄不同的凸出，使脚坡形成直立、陡坡等形状。(3)断连脚将山脚向外凸出，但凸出的端部做成与起脚石似断似连的形式。(4)承上脚即对山体上方的悬垂部分，将山脚向外凸出，做成上下对应，以衬托出山势变化、遥相呼应的效果。(5)悬底脚即将局部地方的山脚，做成低矮的悬空透孔，使之与实脚体构成虚实对比的形象。2021/2/2837八、假山装饰(6)平板脚即用片状、板状石料，连续铺砌在山脚边缘，做成如同山边小道的效果，以构成假山上下的横竖对比。3.回填复土2021/2/2838九、石假山的质量表6-5石假山山体造型分项工程质量检验评定2021/2/2839九、石假山的质量表6-5石假山山体造型分项工程质量检验评定2021/2/2840九、石假山的质量表6-6石假山山洞结构造型分项工程质量检验评定2021/2/2841九、石假山的质量表6-6石假山山洞结构造型分项工程质量检验评定2021/2/2842九、石假山的质量表6-7石假山山壁山路分项工程质量检验评定2021/2/2843九、石假山的质量表6-7石假山山壁山路分项工程质量检验评定2021/2/2844九、石假山的质量1.说明假山用石材的类别与特点。2.说明湖石类面材的开采和运输的注意点。3.在置石施工中，为什么要进行相石4.假山叠石工程中，土质山体应有哪些质量要求5.说明石假山的基本特点。6.拼叠山石有哪些基本原则7.假山堆叠中有哪几种技法并说出相应的用途。8.简述铁件加固件在假山堆筑时的注意事项。9.石假山施工准备工作有哪些内容10.简述石假山基础施工的基本要求。11.分别说明拉底、起脚的施工特点与要求。12.石假山主体部分堆叠施工中有哪些技术要点和技术措施2021/2/2845九、石假山的质量13.如何做好石假山的收顶施工14.假山的装饰工程有哪些工作内容如何做相应的工作15.简述石假山工程质量检验的基本内容与相应的要求。2021/2/2846
