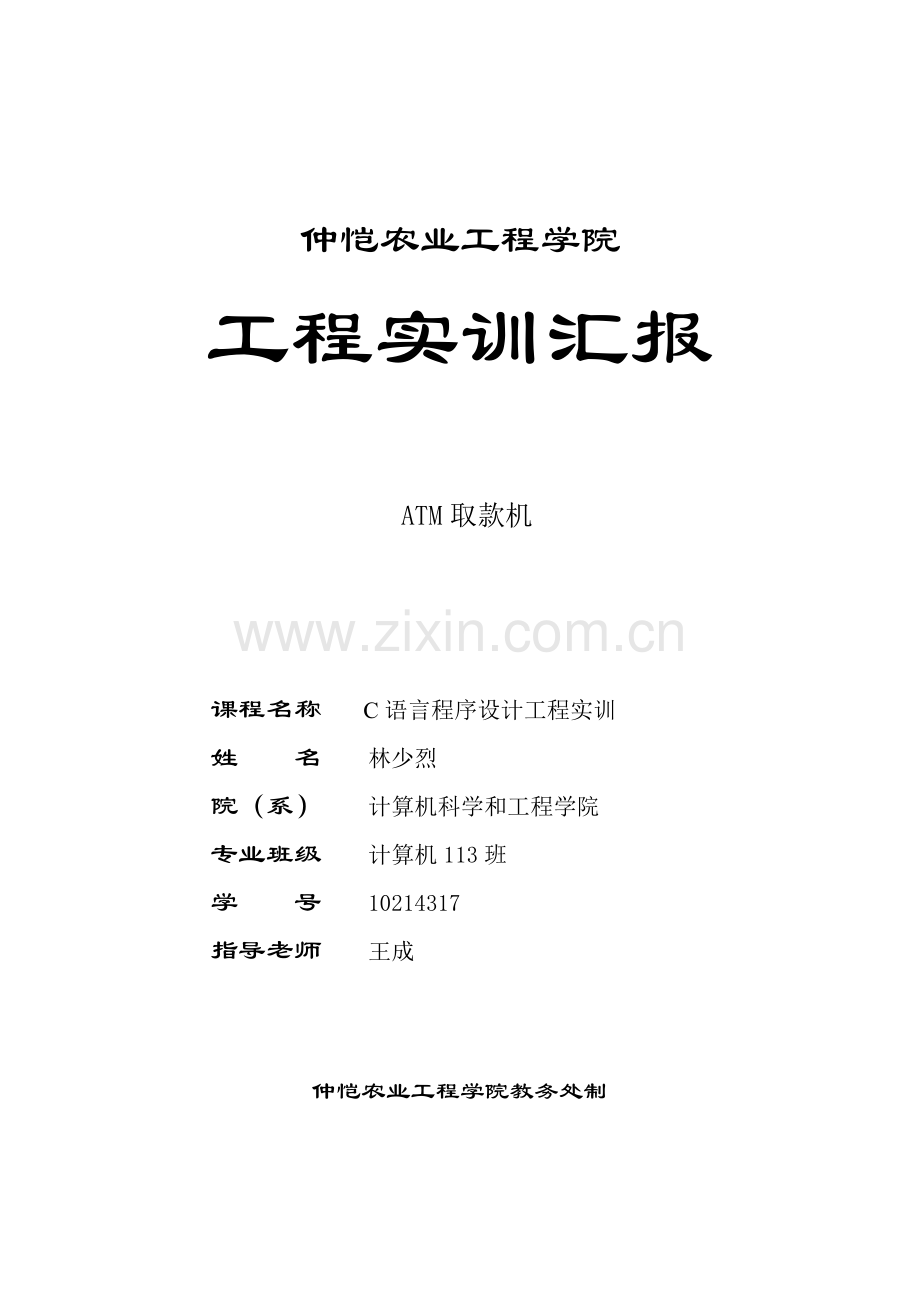

仲恺农业工程学院
工程实训汇报

ATM取款机

课程名称 C语言程序设计工程实训
姓 名 林少烈
院（系） 计算机科学和工程学院
专业班级 计算机113班
学 号 10214317
指导老师 王成

仲恺农业工程学院教务处制

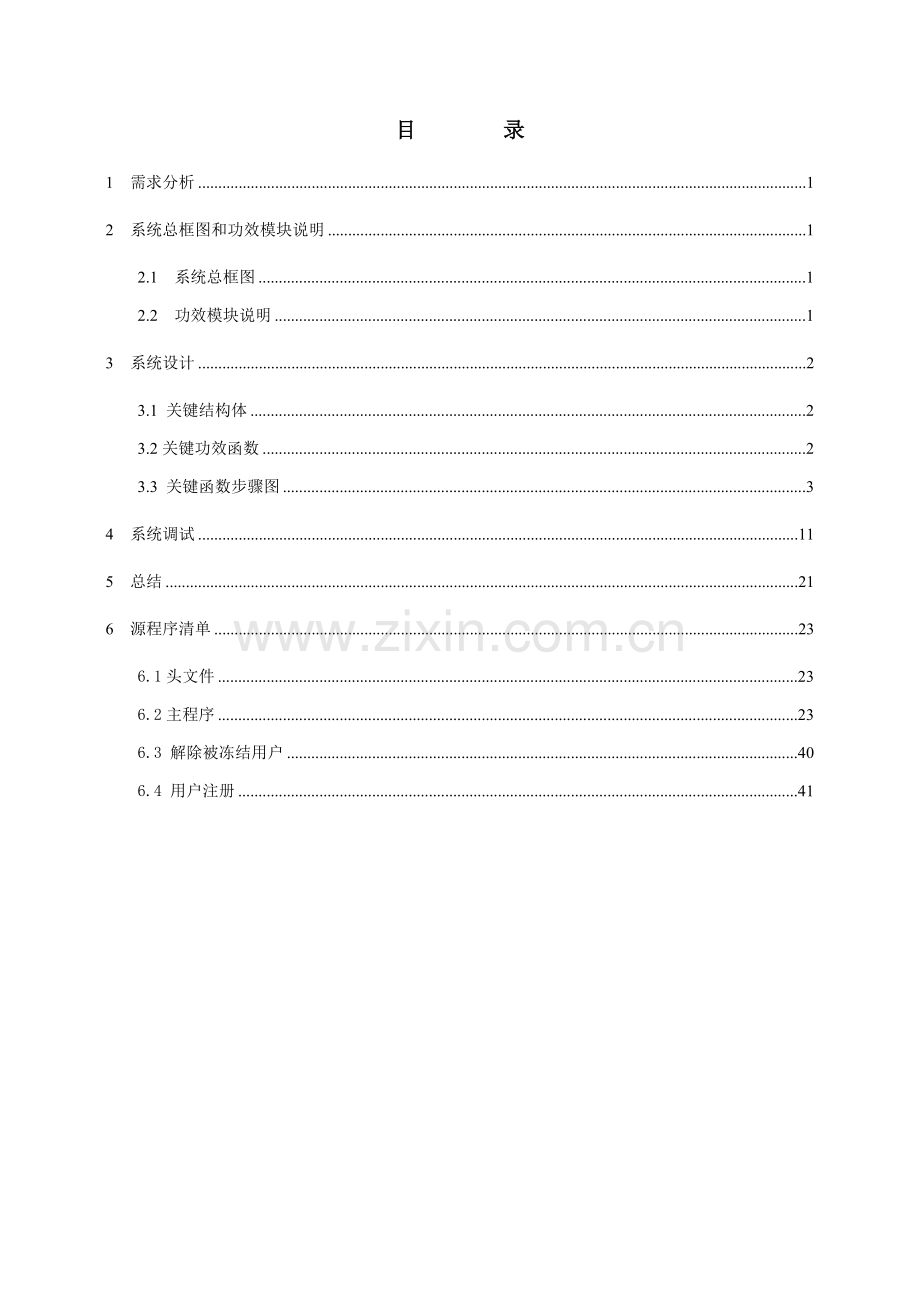

目 录
1 需求分析 1
2 系统总框图和功效模块说明 1
2.1 系统总框图 1
2.2 功效模块说明 1
3 系统设计 2
3.1 关键结构体 2
3.2关键功效函数 2
3.3 关键函数步骤图 3
4 系统调试 11
5 总结 21
6 源程序清单 23
6.1头文件 23
6.2主程序 23
6.3 解除被冻结用户 40
6.4 用户注册 41

1 需求分析
所设计ＡＴＭ取款机应含有以下功效：
l 插入银行卡（用账号输入方法替换）；
l 密码输入；
l 用户信息查询；
l 用户余额查询；
l 取款；
l 转账；
l 修改密码；
l 退卡。

2 系统总框图和功效模块说明
2.1 系统总框图
ＡＴＭ取款机

输入用户账号

输入账号密码

查询用户信息

查询账号余额

　转账
　取款

修改密码
　退卡
信息读取
冻结账号

图1 系统总框图
2.2 功效模块说明
Ø 输入用户账号模块：在运行时，完成用户账号输入（替换插卡）；
Ø 输入账号密码模块：①在输入账号以后，完成用户密码输入；②在修改密码过程中，完成用户输入旧密码功效；
Ø 信息读取功效模块：完成用户信息读取；
Ø 冻结账号功效模块：当输入密码3次错误时，冻结用户账号：
Ø 查询用户信息模块：完成用户信息查询（不包含余额查询）；
Ø 查询余额功效模块：完成用户余额查询；
Ø 取款功效模块：完成取款功效模块：
Ø 转账功效模块：完成转职功效；
Ø 修改密码功效模块：完成用户修改密码功效；
Ø 退卡功效模块：完成退卡功效（即：退出程序功效）。

3 系统设计
3.1 关键结构体
用户账号、姓名、密码、余额
struct User //用户数据
{
char num[20]; //用户账号
char name[10]; //姓名
char password[7]; //密码
float balance; //余额
};

3.2关键功效函数
void read_info(); //用户信息读取
void input_num(char * num); //输入账号
void now_exist(char * num); //判定是否被冻结或不存在
void existed(char * num);
void input_password(char * p_word,char * W); //输入密码
void face(); //界面显示
void balance_refer(); //余额查询
void choose(int c); //菜单选择
void draw_money(); //取款
void set_password(); //修改密码
void input_new_password(char * old_password); //设置新密码
void tran_account(); //转账
void stamp(); //打印单条
void info_refer(); //信息查询
void out(); //退出程序
void lock(); //冻结账号
void save_info(); //存放信息

3.3 关键函数步骤图

N

i++
else l=0;
l=1;
break;
l==1
i<12
i=0
读取文件信息
printf("It cannot open !");
1
!feof(fp)
打开文件
intl=0,i=0;

now_exited 函数步骤图
else
调用input_pssword 函数
s==1
判定账号是否存在
else s=0;
i++
ints=0,i;
1
i=0
i<12
s=1;
break;
用户不存在，
重新输入
冻结账号
判定密码是否正确
exited 函数步骤图
input_password 步骤图

choose 函数步骤图

draw_money 函数步骤图
i
int i=0;
打开文件
关闭文件
printf("It cannot open !");
读取文件
!feof(fp)
input_new_password 函数步骤图

读取文件数据函数步骤图

save_info 函数步骤图
lock 函数步骤图
i=0
i<U
i++
fclose(fp);
random[i]='\0';
int i;
i=0
i<12
i++
产生随机数
打开文件进行写入
printf("It cannot open !");

4 系统调试
首先运行程序，系统提醒输入账号。
（1）当输入错误账号，系统提醒：用户不存在，请从新输入。，

（2）当输入错误密码时，系统提醒：密码有误，请重新输入。

（3）当输入正确账号和密码时，进入主页面。

（4）主界面

（5）在主界面选择数字1，进入查询余额界面，界面显示余额。按任意键返回。

（6）在主页面选择数字2，进入取款界面，系统提醒输入取款金额，当输入不是整百数是，系统提醒请输入正确金额，请重新输入。

（8）当输入负数时，系统提醒：请输入正确金额，请重新输入。

（9）当输入超出卡里余额数，系统会提醒余额不足，请重新输入。
2

（10）当输入超出3000数时，系统会提醒：对不起，一次最多能取3000元，请重新输入。

（11）当输入正确金额时，系统提醒：交易成功，按0返回主菜单，按9继续取款。

（12）在主菜单界面选择数字3，进入修改密码界面，首先系统会提醒：请输入旧密码。

（13）当输入就密码正确时，系统提醒：请输入新密码（6位数）。

（14）当输入新密码含有非数字时，系统提醒：请输入正确数字。

（15）当输入新密码不足六位时，系统提醒：请输入六位密码。

（16）当两次输入新密码不相同时，系统会提醒：两次输入密码不一样，请重新输入。

（17）当输入两次密码全部正确时，系统提醒：密码修改成功，请切记新密码。

（18）在主菜单界面选择数字4时，进入转账界面。系统提醒：请输入对方账号：

（19）当输入账号错误时，系统会提醒：用户不存在，请重新输入。

（20）当输入自己账号时，系统会提醒：不能给自己转账，请重新输入账号。

（21）当输入正确账号时，界面会显示对方信息。按0返回菜单，按9确定转账。
9

（22）当确定转账时，系统会提醒：请输入转账金额。

（23）当输入转账金额超出3000元时，系统会提醒：对不起，一次转账不能超出3000元，请重新输入。

（24）当输入正确金额时，系统提醒：交易成功。按0返回主菜单，按9继续转账。

（25）在主菜单界面选择数字5,进入信息查询界面，界面将显示账号信息。

（26）在主界面选择数字0，进去取款界面，系统提醒：感谢您使用，请拿回卡。

5 总结

在确定了程序设计专题以后，首先第一步是画了大约步骤图，因为ATM取款机是我们常常接触一个机器，所以相对来说话步骤图比较轻易。
在画完步骤图以后，就是进行代码编写了，我采取自顶向下方法来计划我整个代码步骤，首先是确定了大约需要哪些函数来实现所需功效，在函数命名时候，我并不是随便命名，而是采取书上介绍方法，用英文来命名。在命名过程中，因为英语功底不好我碰到了小小麻烦（有些单词不会拼），于是就用电子词典来处理这问题。刚开始我是把全部自定义函数定义为void型函数。
全部函数申明写好以后就能够开始细化了，首先确定所需结构体，然后就是头文件定义，最终确定了全部函数编写次序。因为这次程序设计是ＡＴＭ取款机，全部要用到文件知识，但又没学过，所以只能先停止代码编写来学习文件知识。经过了两天学习，即使只是略学了皮毛，不过勉强看着书能够来自己新建文件并不数据存入文件中。
全部准备工作完成后，真正能够进行代码编写了，首先把全部函数全部编写出来（内容为空），然后依据从易到难次序逐一功效编写。其次序依次是：input_num函数（用户账号输入），input_password函数（密码输入），lock函数（冻结用户账号），read_info函数（读取文件数据），now_exit函数（检验是账号是否存在且未被冻结），existed函数（检验账号是否被冻结），face函数（主菜单），choose函数（功效选择），balance_refer函数（余额查询），draw_money函数（取款），set_password函数（修改密码），input_new_password函数（输入新密码），tran_account函数（转账），info_refer函数（查询信息），out函数（退卡）。
在写input_password函数时，没措施实现密文输出，所以研究了很久，最终经过找资料和问询师兄才处理了这一难题，并从中学到了这一技巧。
在写lock函数时，刚开始只是用空字符来覆盖原有账号，不过在测试时发觉这么冻结方法行不通，因为这么子冻结话即使原账号没了，不过在输入账号时只要直接按Enter键就能够进入输入密码程序，所以这又是一个难题。在晚上睡觉时忽然想到了曾经在课外书上看到产生随机数函数（rand函数），于是，第二天这个所谓难题也处理了。
全部函数编写完成，想到了既然冻结了账号，肯定需要一个程序来解除冻结了账号，所以，自己又探索了怎样处理这一问题，最终想到了一个方法：再新建一个文件（文件名为all uer information）作为后台来存放用户信息，但这个文件存放是全部未被冻结前和未被冻结账号信息（即全部原始账号信息）。而解除方法是：先读取all user information这个文件里信息，然后把里面信息覆盖到在前台操作文件即可。当用户被冻结后想解除话只需运行这个程序即可解除冻结。
写了解除冻结账号函数后，又想到需要写一个注册账号程序，于是也顺利完成了，最终，经过数次调试，把整个程序代码给完成了。

6 源程序清单
6.1头文件
/*头文件：user.h*/
#include <stdio.h>
#include <stdlib.h>
#include <conio.h>
#include <string.h>
#include <time.h>

struct User //用户数据
{
char num[20];
char name[10];
char password[7];
float balance;
};

void read_info(); //用户信息读取
void input_num(char * num); //输入账号
void now_exist(char * num); //判定是否被冻结或不存在
void existed(char * num);
void input_password(char * p_word,char * W); //输入密码
void face(); //界面显示
void balance_refer(); //余额查询
void choose(int c); //菜单选择
void draw_money(); //取款
void set_password(); //设置密码
void input_new_password(char * old_password);
void tran_account(); //转账
void stamp(); //打印单条
void info_refer(); //信息查询
void out(); //退出程序
void lock(); //冻结账号
void save_info(); //存放信息

6.2主程序
/*主程序:main*/
/*模拟ATM取款机*/
#include "user.h" //自定义头文件
#define U 8

struct User user[U];

int f; //全局变量 f 是用来统计用户下标（即哪个用户）

int main()
{

char number[20]; //定义账号数组变量

input_num(number); //调用input_num函数，输入用户账号
return 0;
}

/*函数功效：输入用户账号*/
void input_num(char num[12])
{
read_info(); //输入账号前先调用函数read_info读取所以用户信息，方便后面判 //断账户是否存在和密码是否正确
system("cls");
printf("\n\n\n\n\n\n\n\n\t\t请输入您账号：");
gets(num);
now_exist(num); //调用exist函数检验该账号是否存在
}

/*函数功效：读取用户信息*/
void read_info()
{
int i=0;

FILE * fp;

if ((fp=fopen("user information.dat","r"))==NULL) //经过文件指针来读取用户数据信息（不包含被冻结用户信息）
{
printf("It cannot open !");
exit(0);
}

while(!feof(fp))
{
fread(&user[i],sizeof(struct User),1,fp);
i++;
}

fclose(fp);
}

/*函数功效：判定用户是否存在且未被冻结*/
void now_exist(char * num)
{
int s=0,i; // s是用来判定用户是否存在条件，假如存在s=1，不存在s=0;
char *w="input";
while(1)
{
for(i=0;i<12;i++)
{
if ( 0 == strcmp( num, user[i].num ) ) //匹配用户
{
s=1;
f=i; //假如用户存在则跳出循环，并用变量f统计用户下标，方便后面使用。
break;
}
else s=0;
}

if (s==1)
{
input_password( user[i].password, w ); //假如用户存在，则调用input_password函数 //并把用户密码传输给它，
} //实现用户输入密码功效。
else
{
existed(num); //假如用户不存在，则调用existed函数，判定是否账号被冻结
}
}
}

/*函数功效：判定账号是否被冻结*/
void existed(char * num)
{
int l = 0, i = 0; // s是用来判定用户账号是否被冻结条件，l=1 被冻结，l=0 说明用户不存在;

FILE * fp;

if ( ( fp=fopen("all user information.dat","r") ) == NULL )
{
printf("It cannot open !"); //用文件指针读取全部用户数据（包含被冻结用户）
exit(0);
}

while(!feof(fp))
{
fread(&user[i],sizeof(struct User),1,fp);
i++;
}

while(1)
{
for(i=0;i<12;i++)
{
if ( strcmp(num,user[i].num)==0 ) //判定输入账号是否存在
{
l=1;
break;
}
else l=0;
}
if ( l == 1 )
{
printf("\a\n\n\t\t对不起，您账号已被冻结，请和客服联络！\n\n\n\n");
exit(0);
}
else
{
printf("\a\n\n\t\t用户账号不存在，请重新输入！\n");
printf("\n\n\n按任意键返回！");
getch();
system("CLS");
input_num(num);
}
}
}

/*函数功效：输入密码*/
void input_password(char * p_word,char * W )
{
char password[20];
char ch;

int i, ts = 1; //ts用来统计输入密码错误次数

do
{
if (ts<=3)
{
i = 0;
printf("\n\n\t\t请输入密码：\t");

ch = getch();

while ( ch != 13) //输入字符ch不为回车键
{
if ( ch == 8) //输入字符ch为退格键
{
printf("%c %c",ch,ch);
if ( i != 0 )
i--;
}
else
{
printf("*");
password[i] = ch;
i++;
}
ch = getch(); //继续输入字符ch
}
password[i]='\0';

if ( 0 == strcmp( W , "set" ) )
if ( (strcmp (password,"0") )==0 ) //输入0则返回主菜单
{
system("CLS");
face();
}

if ( 0 == strcmp(p_word,password) ) //密码相同
{
if ( 0 == strcmp( W , "input" ) )
{
system("CLS");
face(); //调用face函数进入主界面
}
else
if ( 0 == strcmp( W , "set" ) )
{
input_new_password( password );
}
}
else
if ( 0 != strcmp(p_word,password)) //密码不相同
{
printf("\a\n\n您输入密码有误，请重新输入!");
ts++;
printf("\n\n\n按任意键继续！");
getch();
system("CLS");
printf("\n\n\n\n\n\n\n");
}
}
else
{
printf("\n\n\n\t 对不起，您已输入密码错误3次，您账号已被冻结，请和客服联络！");
lock(); //输入3次错误，则提醒用户账号被冻结，并调用lock函数。
}
}while(1);

}

/*函数功效：主菜单界面*/
void face()
{
int ch;
system("CLS");
printf("\n");
printf("\t---------------------------------------------------------\n");
printf("\t*********************************************************\n");
printf("\t**\t\t \t\t\t\t **\n\t**\t\t 您好！欢迎使用XX银行\t\t **\n\t**\t\t\t\t\t\t **\n");
printf("\t*********************************************************\n");
printf("\t*\t\t\t\t\t\t\t*\n\t*\t\t\t\t\t\t\t*\n");
printf("\t*\t1.查询余额\t\t\t2.取款\t\t*\n\t*\t\t\t\t\t\t\t*\n");
printf("\t*\t\t\t\t\t\t\t*\n\t*\t\t\t\t\t\t\t*\n");
printf("\t*\t3.修改密码\t\t\t4.转账\t\t*\n\t*\t\t\t\t\t\t\t*\n");
printf("\t*\t\t\t\t\t\t\t*\n\t*\t\t\t\t\t\t\t*\n");
printf("\t*\t5.信息查询\t\t\t0.退卡\t\t*\n\t*\t\t\t\t\t\t\t*\n");
printf("\t*\t\t\t\t\t\t\t*\n");
printf("\t*********************************************************\n");
printf("\t---------------------------------------------------------\n");
printf("\t\t\t请选择：");
scanf("%d",&ch);
getchar();
choose(ch);
}

void choose(int c)
{
while(1)
{
switch (c)
{
case 0: out();break; //退卡

case 1: balance_refer();break; //余额查询

case 2: draw_money();break; //取款

case 3: set_password();break; //设置密码

case 4: tran_account();break; //转账

case 5: info_refer(); break; //信息查询

default:{
system("CLS");
printf("输入有误，请重新输入！\n按任意键返回");
getch();
system("CLS");
face();
}
}
break;
}
}

/*函数功效：查询余额*/
void balance_refer()
{
system("CLS");
printf("\n\n\n\n\n\n\n\n\t\t\t您余额是：%.2f￥\n",user[f].balance);
printf("\n\n按任意键返回！\n");
getch();
system("CLS");
face();

}

/*函数功效：取款*/
void draw_money()
{
int take,q,c;

do
{
system("CLS");

printf("\n\t\t\t\t\t\t\t\t0.返回菜单");
printf("\n\n\n\n\n\n\t\t请输入取款金额（整百数）：");
scanf("%d",&q);getchar();
if (q)
{
take=q;
if ( take>=100 && take%100==0 ) //判定是否为整百数而且大于100数
{
if (take <= user[f].balance) //判定取款数是否不超出余额
{
if ( take <= 3000 ) //判定是否超出3000
{
system("CLS");
user[f].balance -=take;

save_info(); //调用save_info函数，存放信息

printf("\n\n\n\n\n\n\t\t\t 交易成功，请提取现金！\n");
printf("\n\n\n\n\n\t\t0.返回菜单\t\t\t9.继续取款");
c=getch();
if (c=='9') //输入9继续取款
{
system("CLS");
}
else
if (c=='0') //输入0返回菜单
{
system("CLS");
face();
}
else
printf("输入错误，请重新输入！\n");
}
else
{
system("CLS");
printf("\n\n\n\n\n\n\t\t对不起，一次最多能取3000元，请重新输入！");
printf("\n\n\n\n\n按任意键返回！\n");
getch();
system("CLS");
}
}
else
{
system("CLS");
printf("\n\n\n\n\n\n\t\t\t您余额不足，请重新输入！");
printf("\n\n\n\n\n按任意键返回！\n");
getch();
system("CLS");

}
}
else
{
system("CLS");
printf("\n\n\n\n\n\n\t\t\t请输入正确金额！请重新输入！");
printf("\n\n\n\n\n按任意键返回！\n");
getch();
system("CLS");
}
}
else
{
system("CLS");
face();
}

}while(1);

}

/*函数功效：修改密码*/
void set_password()
{
char *w="set"; //w是为了在调用input_password函数时区分是哪个主调函数

system("CLS");

printf("\n\t\t\t\t\t\t\t\t0.返回菜单");
printf("\n\n\n\n\n\n\n");

input_password( user[f].password , w ); //调用输入密码函数
}

/*函数功效：输入新密码*/
void input_new_password(char * old_password)
{
int i,d; // d用来判定用户新密码是否为6位数
char new_password[2][7],ch;

do{
i = 0;
system("CLS");
printf("\n\t\t\t\t\t\t\t\t0.返回菜单");
printf("\n\n\n\n\n\n\t\t请输入新密码（6位数字）： ");
ch = getch();
while ( ch != 13) //输入字符ch不为回车键
{
if ( ch == 8) //输入字符ch为退格键
{
printf("%c %c",ch,ch);
if (i!=0)
i--;
}
else
{
printf("*");;
new_password[0][i] = ch;
i++;
}

ch = getch(); //继续输入字符ch
}
new_password[0][i]='\0';

if ( (strcmp (new_password[0],"0") )==0 ) //输入0则返回主菜单
{
system("CLS");
face();
}

for(d=0;new_password[0][d]!=0;d++)
{
if ( (new_password[0][d]>'9') || (new_password[0][d]<'0') ) //判定密码是否是数字
{
system("CLS");
printf("\n\n\n\n\n\n\t\t\t请输入数字，谢谢！\n");
printf("\n\n\n\n\n按任意键返回！\n");
getch();
input_new_password(old_password);
}
}
if (d!=6) //判定密码是否为6位数
{
system("CLS");
printf("\n\n\n\n\n\n\t\t\t请输入6位密码，谢谢！\n");
printf("\n\n\n\n\n按任意键返回！\n");
getch();
continue;
}

if ( (strcmp (new_password[0],"0") ) == 0 ) //输入0则返回主菜单
{
system("CLS");
face();
}
else
{
printf("\n\n\n\n\n\n\t\t请再次确定您密码：\t ");
i = 0;
ch = getch();
while ( ch != 13) //输入字符ch不为回车键
{
if ( ch == 8) //输入字符ch为退格键
{
printf("%c %c",ch,ch);
if ( i != 0 )
i--;
}
else
{
printf("*");;
new_password[1][i] = ch;
i++;
}

ch = getch(); //继续输入字符ch
}
new_password[1][i]='\0';

if ( (strcmp (new_password[1],"0") )==0 ) //输入0则返回主菜单
{
system("CLS");
face();
}
else
if ( (strcmp (new_password[0],new_password[1]) )==0 ) //判定输入两次密码是否一致
{
strcpy(user[f].password,new_password[1]);

save_info(); //调用save_info函数，存放信息

printf("\n\n\n\t\t密码修改成功，请切记！");
printf("\n\n按任意键返回菜单！");
getch();
system("CLS");
face();
}
else
{
system("CLS");
printf("您输入两次密码不一样，请重新输入！");
printf("\n\n\n\n\n按任意键返回！\n");
getch();
}
}
}while(1);
}

/*函数功效：转账*/
void tran_account()
{
char other_num[20];
int i,c,q,tran; //c用来判定转账是否继续，q用来判定用户行为，tran用来存放转账金额

system("CLS");

printf("\n\t\t\t\t\t\t\t\t0.返回菜单");
printf("\n\n\n\n\n\n\t\t\t请输要对方账号： ");
