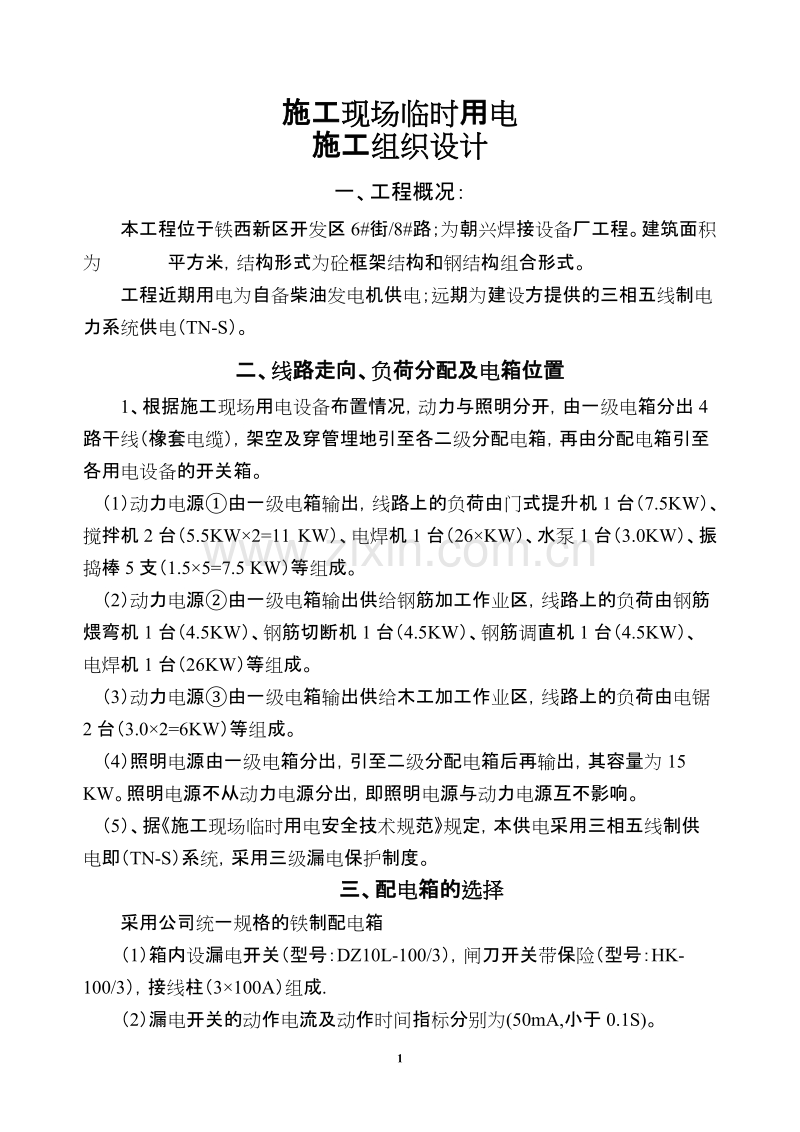

施工现场临时用电
施工组织设计
一、工程概况：
本工程位于铁西新区开发区6#街/8#路；为朝兴焊接设备厂工程。建筑面积为 平方米，结构形式为砼框架结构和钢结构组合形式。
工程近期用电为自备柴油发电机供电；远期为建设方提供的三相五线制电力系统供电（TN-S）。
二、线路走向、负荷分配及电箱位置
1、根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出4路干线（橡套电缆），架空及穿管埋地引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。
（1）动力电源①由一级电箱输出，线路上的负荷由门式提升机1台（7.5KW）、搅拌机2台（5.5KW2=11 KW）、电焊机1台（26KW）、水泵1台（3.0KW）、振捣棒5支（1.55=7.5 KW）等组成。
（2）动力电源②由一级电箱输出供给钢筋加工作业区，线路上的负荷由钢筋煨弯机1台（4.5KW）、钢筋切断机1台（4.5KW）、钢筋调直机1台（4.5KW）、电焊机1台（26KW）等组成。
（3）动力电源③由一级电箱输出供给木工加工作业区，线路上的负荷由电锯2台（3.02=6KW）等组成。
（4）照明电源由一级电箱分出，引至二级分配电箱后再输出，其容量为15 KW。照明电源不从动力电源分出，即照明电源与动力电源互不影响。
（5）、据《施工现场临时用电安全技术规范》规定，本供电采用三相五线制供电即（TN-S）系统，采用三级漏电保护制度。
三、配电箱的选择
采用公司统一规格的铁制配电箱
（1）箱内设漏电开关（型号：DZ10L-100/3），闸刀开关带保险（型号：HK-100/3），接线柱（3100A）组成.
（2）漏电开关的动作电流及动作时间指标分别为(50mA,小于0.1S)。
（3） 配电箱外壳必须联通保护接地且重复接地。
（4） 各楼层用电考虑施工及敷设方便，宜设在附属建筑每层设一个配电箱。
四、各级电箱位置及布线原则
（1）门式提升机配电箱设在卷扬机边，便于电源进出线及控制。
（2）砼搅拌机配电箱位于搅拌机操作台旁的一侧，便于电源进出线及控制。（3）弯切机配电箱设在机侧，采用埋地敷线，以便材料进场。
（4）振捣器配电箱应布置在使用地点附近（即流动电箱）。
（5）电焊机为可移动设备，采用单回路供电，导线采用橡皮套软电缆。
（6）分配电箱距固定式用电设备距离均不超过3米，距交流弧焊机距离不大于5米，、水泵的距离大于1.5米、小于6米。
五、现场计划用电量统计表
（附表1）
序号
名 称
功 率
（KW）
数 量
合计功率
（KW）
备 注
1
钢筋切断机
4.5
1
4.5

2
钢筋煨弯机
4.5
1
4.5

3
钢筋调直机
4.5
1
4.5

4
卷扬机
7.5
1
7.5

5
电焊机
26
2
52
JC=50%需换算到JC=100%
6
振捣器
1.5
5
7.5

7
电锯
3.0
2
6

8
水泵
3.0
1
3.0

9
照明
15
1
15

合计

104.5

六、各支路用电导线截面及电气开关的选择（附计算书）
（1）第一路配电线路①以升降机（卷扬机）及电焊机为主要负荷。
选择截面的原则：大部分为动力负荷，按发热条件选择；宜选择425+110（㎜）橡套电缆供电。
（2） 第二路配电线路②以钢筋加工机械及电焊机为主要负荷。
选择截面的原则：为动力负荷，按发热条件选择；宜选择425+110（㎜）橡套电缆供电。
（3）第三路配电线路③以木工加工机械为主要负荷；宜选择516（㎜）橡套电缆供电。
（4）第四路配电线路④以生活区用电为主要负荷；宜选择510（㎜）橡套电缆供电。
（5） 三级电箱至电机开关及开关至电机的导线和开关选择
A、 导线
5KW以下机械使用2.5mm2以上的5芯电缆套管埋地或架空敷设。
5KW-12KW机械使用4mm2以上的5芯电缆套管埋地或架空敷设。
B、 开关
吊笼、搅拌机、水泵使用控制电箱按钮开关（控制箱中的交流接触器根据电机功率而定，且不能和开关放在一起）。
木工机械使用密封式开关（禁止使用倒顺及闸刀开关）。
钢筋切铁、拉铁、弯曲机使用倒顺开关（防水、防尘型）。
电焊机、砂轮机使用闸刀开关。
（6） 选择照明线路的导线截面及照明箱内各电气开关
室内照明导线截面为：BV-500V—2.5（㎜）、BV-500V—4（㎜）导线穿管敷设。其架设高度大于或等于2.5（m）。
施工照明及生活照明：采用线径大于或等于2.5mm2的两芯护套线。
一级漏电总开关：三极漏电开关（DZ16L-60/3）。
单相闸刀开关：二极闸刀开关2*30（A）。
二级漏电保护器：二极漏电开关（DZ15L-40/1），其额定漏电动作电流≤30mA,额定动作时间<0.1S。
三级漏电保护器：三极漏电开关（DZ15L-32/1），其额定漏电动作电流≤30mA,额定动作时间<0.1S。
（7）电焊机导线采用三芯橡套软电缆YHH型或YHHR型的规格，焊钳用≥380V*500A且能耐高热的专用焊钳.
（8）照明接零保护线截面：BX-1*6 mm2，与动力线同杆架设。
（9）三级电箱及设备外壳接地采用大于或等于4 mm2的铜芯线，一、二级电箱外壳接地及重复接地采用大于或等于4 mm2的多股铜芯线联接。
七、、安全用电技术措施和电气防火措施
（一）技术措施：
1. 工地的一切用电设备必须由电工接线和管理，不得擅自架设和装电路，电工必须持证上岗，严禁违章操作。
2. 电工在接线、电气设备安装时，应按照施工设计和有关电气安全技术规程进行作业，应正确使用绝缘防护用品和经定期检查校验的绝缘检验工具。电气操作人员严格执行电工操作规程。
3. 电缆架空敷设时，应沿墙壁或电杆设置，并和绝缘子固定，严禁用金属裸线作绑线，室外架空高度不小于3M，室内不小于2.5M。水平沿墙敷放或门口固定最低点不得小于1.8M。
4. 电工人员严禁带电操作，线路上禁止带负荷接线，正确使用电工器具。
5. 电气设备的金属外壳必须做接地、接零保护。
6. 电气设备所用保险丝，禁止用其它金属丝代替，并且需与设备容量相匹配。
7、危险场所照明，必须使用双线圈安全变压器供电，电压不得超过36伏，特别潮湿及危险场和金属容器内所使用电压不得超过12伏。地下室及潮湿场所应采用安全电压36V或24V照明。碘钨灯用铁架的应做好保护接零，所有220V灯具都应使用单极漏电保护开关。
8. 施工现场临时用电施工，必须执行施工组织设计和安全操作规程。
9. 开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，方能使用。严禁赤手触摸一切带电绝缘导线。
10. 下班后1小时必须把总电制关好并把电箱门锁上。
11. 电工必须定期检查所有漏电开关是否正常，并认真登记安全生产检查记录。
12. 开关箱距操作者的水平距离不超过3米，按钮开关不能安装在交流接触器一侧。
13. 开关箱内禁止放任何杂物，箱不能堆放沙子、水泥、白灰、水泥袋等，且灌木、杂草要清除干净。
14. 开关箱安装距地面高度为1.3M-1.5M，且安装牢固，要具有防尘、防雨功能。
15. 开关箱必须完整无缺，并配上锁，锁匙由专人保管。
16. 开关箱必须有当心触电的标志。
17. 三级漏电保护开关的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。
18. 其余规定参照《施工现场临时用电安全技术规范》JGJ46-2005。

（二）防火措施
1. 在电箱的侧边设置干砂或干粉灭火机。
2. 当发生电火灾时应立即切断电源，用干砂灭火，或和干粉灭火机灭火，严禁使用导电的灭火剂灭火。
3. 电焊机施焊时周围严禁有易燃、易爆物品，并配备灭火器材。
八、计算书
1、计算书中公式符号表示： （附表2）
Pjs
有功功率计算负荷（KW）
Pe
换算后的设备容量 (千瓦KW)
Qjs
无功功率计算负荷（KVar）
Pn
电动机铭牌功率 (千瓦KW)
Sjs
视在功率计算负荷（KVA）
Pes
换算后的额定容量 (千瓦KW)
Ijs
负荷计算电流 （安A）
Ue
线电压 (伏U)
Kx
设备组的需要系数
Φ
相电压与相电流的相角
Jc
铭牌暂载率
Cos,tg,,Kx的系数值通过套表取得

2、各机械组负荷计算：
（1） 提升机组（吊笼） Pjs1、Qjs1
查表：Kx=0.3, COSΦ=0.7, tgΦ=1.02
Pjs1=KxPe=0.37.5=2.25 (KW)
Qjs1=Pjstg=42.251.02=2.295 (KVar)
（2） 钢筋机、弯切机组
查表：Kx=0.7, COSΦ=0.7, tgΦ=1.02
Pjs=KxPe=0.713.5=9.45 (KW)
Qjs=Pjstg=9.451.02=9.639 (KVar)
（3） 水泵
查表：Kx=0.7, COSΦ=0.7, tgΦ=1.02
Pjs=KxPe=0.73=2.1 (KW)
Qjs=Pjstg=2.11.02=2.142 (KVar)
（4） 电焊机组
查表：Kx=0.45, tgΦ=1.98
A. 先将JC=50%统一换算为JC=100%时的额定容量
Pes= JC PN= 0.5 52=36.77 (KW)
JC100
B.计算负荷
Pjs=KxPes=0.4536.77=16.55 (KW)
Qjs=Pjstg=16.551.98=32.76 (KVar)
（5） 木工机械组
查表：Kx=0.7, tgΦ=0.88
Pjs=KxPe=0.76=4.2 (KW)
Qjs=Pjstg=4.20.88=3.70 (KVar)
（6） 振捣器组
查表：Kx=0.7, COSΦ=0.7, tgΦ=1.02
Pjs=KxPe=0.77.5=5.52 (KW)
Qjs=Pjstg=5.521.02=5.355 (KVar)
（7） 照明组
因所有负载不一定同时使用,取Kx=0.8, COSΦ=1, tgΦ=0,并认为照明负荷均匀分配于三相线路中。
Pjs=KxPe=0.815=12 (KW)
Qjs=Pjstg=0 (KVar)
总计算负荷(取同期系数,Kx=0.9)
Pjs=K∑(Pjs+...+Pjs)=Pjs (提升机组)+Pjs (钢筋机、弯切机组) +Pjs (水泵) +Pjs (电焊机组) +Pjs (木工机械组) +Pjs (振捣器组) +Pjs (照明组)
=0.9(2.25+9.45+2.1+116.55+54.2+5.52+12)
=0.952.07= 46.86(KW)
Qjs= K∑(Qjs+...+Qjs)=Qjs (提升机组)+Qjs (钢筋机、弯切机组) +Qjs (水泵) +Qjs (电焊机组) +Qjs (木工机械组) +Qjs (振捣器组) + Qjs (照明组)
=0.9(2.295+9.639+2.142+32.76+3.70+5.355+0)
=0.955.891=50.30 (KVar)

Sjs= Pjs2+Qjs2 = 46.862+50.302 =68.75 (KW)
计算电流Ij=Sc10/U
=68.751000/658=104.47A
本工程先期选用的100千瓦柴油发电机组和后期100KVA变压器外线电源。若正常供电，可以满足施工要求，但由于以下原因，仍需做好施工调度：
1、外电源压负荷不能达到满载的情况。
2、外单位配合工程施工进场后要提供的用电要求。
3、如属于现场加工用电，如钢筋制作，大型施工构件制作。
4、临时性大规模焊接作业。
当遇到上述情况时，施工现场要搞好用电调度，尽可能避免同时作业和避开用电高峰。
