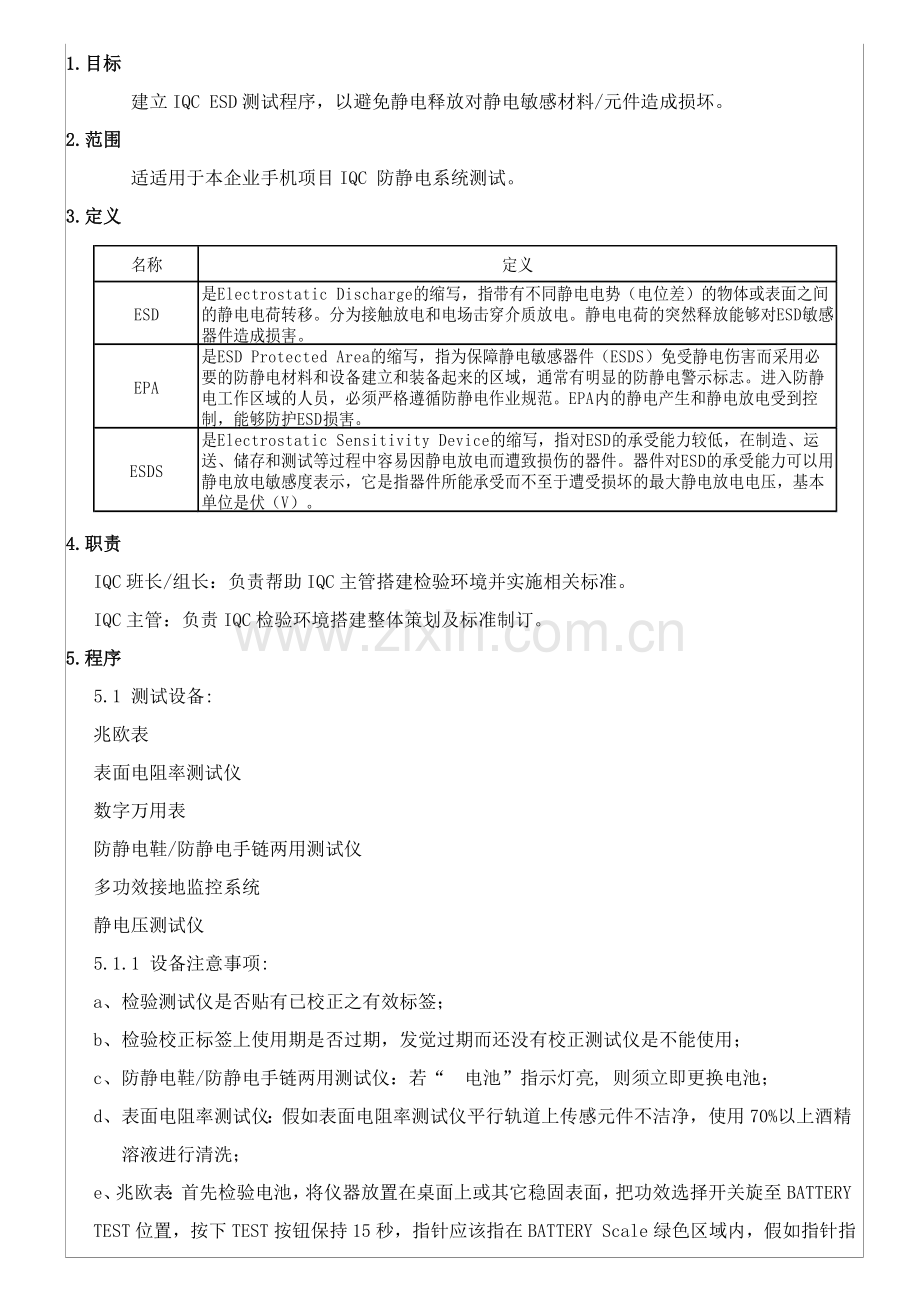

1.目标
建立IQC ESD测试程序，以避免静电释放对静电敏感材料/元件造成损坏。
2.范围
适适用于本企业手机项目IQC 防静电系统测试。
3.定义

4.职责
IQC班长/组长：负责帮助IQC主管搭建检验环境并实施相关标准。
IQC主管：负责IQC检验环境搭建整体策划及标准制订。
5.程序
5.1 测试设备:
兆欧表
表面电阻率测试仪
数字万用表
防静电鞋/防静电手链两用测试仪
多功效接地监控系统
静电压测试仪
5.1.1 设备注意事项:
a、检验测试仪是否贴有已校正之有效标签；
b、检验校正标签上使用期是否过期，发觉过期而还没有校正测试仪是不能使用；
c、防静电鞋/防静电手链两用测试仪：若“ 电池”指示灯亮, 则须立即更换电池；
d、表面电阻率测试仪：假如表面电阻率测试仪平行轨道上传感元件不洁净，使用70%以上酒精溶液进行清洗；
e、兆欧表：首先检验电池，将仪器放置在桌面上或其它稳固表面，把功效选择开关旋至BATTERY TEST位置，按下TEST按钮保持15秒，指针应该指在BATTERY Scale绿色区域内，假如指针指在100V左边红色区域内，则仪器需要更换电池重新测试；假如指针指在100V右边红色区域 内，则仪器需要进行校验；假如电极不洁净, 则使用70%以上酒精溶液进行清洗；

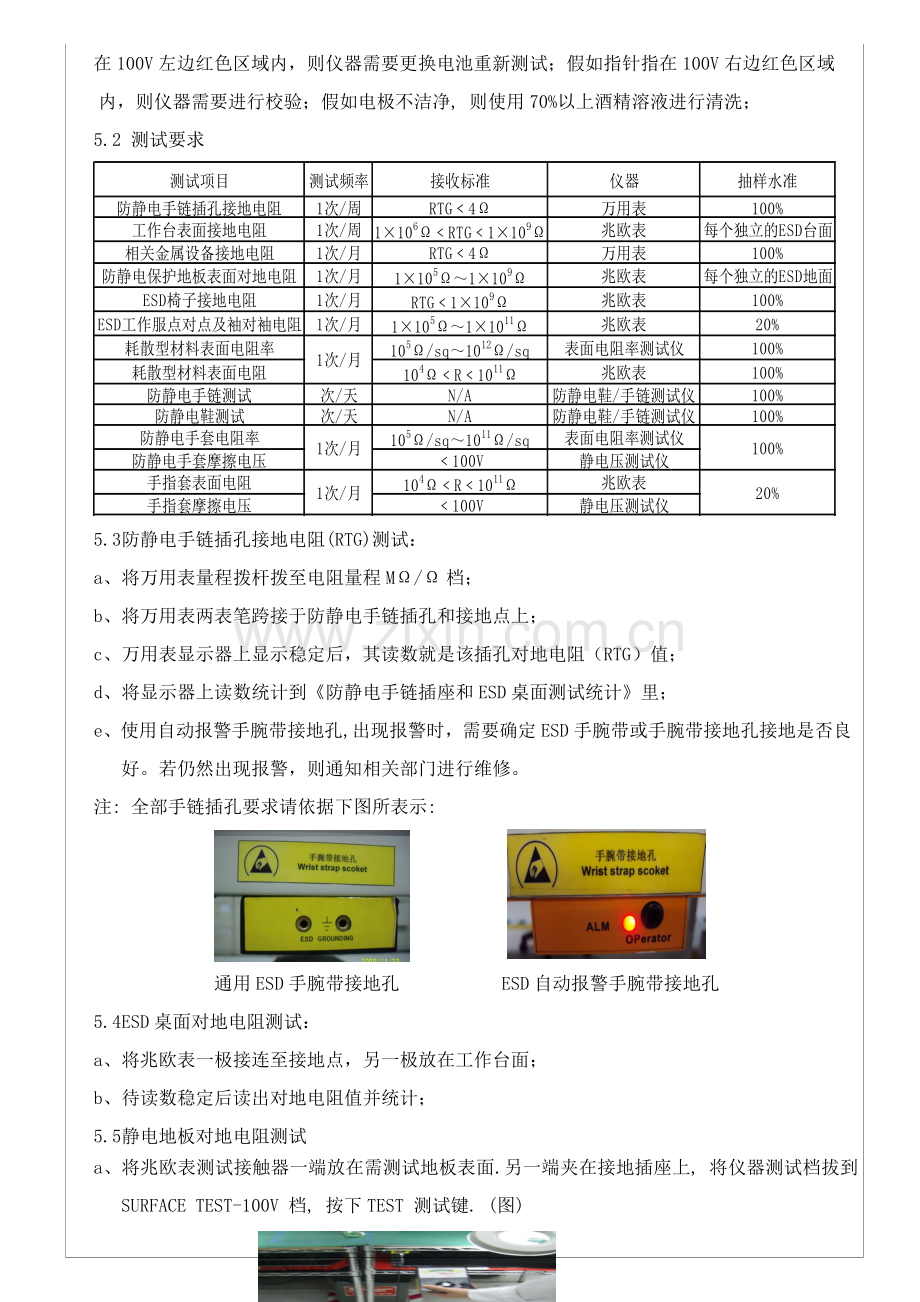

5.2 测试要求

5.3 防静电手链插孔接地电阻(RTG)测试：
a、 将万用表量程拨杆拨至电阻量程MΩ/Ω档；
b、 将万用表两表笔跨接于防静电手链插孔和接地点上；
c、 万用表显示器上显示稳定后，其读数就是该插孔对地电阻（RTG）值；
d、 将显示器上读数统计到《防静电手链插座和ESD桌面测试统计》里；
e、使用自动报警手腕带接地孔,出现报警时，需要确定ESD手腕带或手腕带接地孔接地是否良好。若仍然出现报警，则通知相关部门进行维修。
注: 全部手链插孔要求请依据下图所表示:

通用ESD手腕带接地孔 ESD自动报警手腕带接地孔
5.4 ESD桌面对地电阻测试：
a、将兆欧表一极接连至接地点，另一极放在工作台面；
b、待读数稳定后读出对地电阻值并统计；
5.5 静电地板对地电阻测试
a、将兆欧表测试接触器一端放在需测试地板表面.另一端夹在接地插座上, 将仪器测试档拔到SURFACE TEST-100V 档, 按下TEST 测试键. (图)

b、待读数稳定后读出对地电阻值并统计；
5.6 相关金属设备接地电阻测试：
a、 将万用表量程拨杆拨至电阻量程Ω档；
b、 将万用表两表笔分别跨接于设备接地点和保护接地线上；
c、 待万用表显示器上显示稳定后，其读数就是该金属设备对地电阻值并统计；
5.7 ESD 椅子接地电阻测试：
a、置一个电极在静电椅子表面，另一个电极连接接地点，然后将仪器试档拔到SURFACE TEST-100V 档,按住“TEST”按钮进行测试；具体测试图

b、待测试仪显示器上指针显示稳定，将读数并统计；
5.8 ESD工作服表面电阻测试：
a、 将工衣平放在绝缘板面上；
b、 点对点/袖对袖电阻测试方法参考下图：

c、将仪器测试档拔到SURFACE TEST-100V 档, 按下TEST 测试键，待测试仪显示器上指针显示稳定，读取数据并统计；
5.9 ESD帽表面电阻测试：
同5.8测试方法一致；
5.10 耗散性材料/抗静电材料/手套/手指套测试：
a、抗静电材料静电压测试以下图：

b、表面电阻率/表面电阻测试以下图：

c、手指套表面电阻测试以下图：

5.11防静电鞋/防静电手带测试：
5.11.1防静电鞋/防静电手链两用测试仪说明
1、Selective switch/ 转换开关
2、OK/NG indicators / 合格和不合格指示灯
3、“ Battery” LED indicator / “ 电池” 指示灯
4、Metal contact plate(hand touch) / 金属触盘（手触）
5、Jack / 插孔
6、Metal contact plate(Footwear) / 金属触盘(鞋触)

ESD人体综合测试仪
5.11.2 防静电手链测试：
a、带上防静电手链，将手链另一端插入测试插孔中. 并将转换开关切换到750K-10M；
b、按下金属触盘(手触)并压紧。
c、一个指示灯会亮，假如绿灯亮说明手腕带阻值在750千欧到10兆欧之间，测试合格，假如亮红灯(high)说明手腕带阻值超出 10 兆范围，假如下红灯(low)亮说明低于750Kohm， 测试不合格手链需要进行更换；
注意: 人皮肤和手带间高阻值会使仪器灯亮，一些情况下，可能是因为配戴者皮肤或头发干燥引发，手带松驰也会引发间断或高阻值，假如上述条件确定不存在，能够更换新手带并进行配戴测试，同时必需依据手链编号来测试对应手链并统计测试结果。
5.11.3 静电鞋测试：
a、确保穿上防静电鞋并将转换开关切换到750K-100M ohm 档；
b、在金属触盘(鞋触)上并按下金属触盘(手触)并压紧；
c、一个指示灯会亮, 假如绿灯亮说明鞋阻值在750千欧到100兆欧之间, 测试合格并将测试结果统计；
d、假如上红灯(high)亮说明鞋接地阻值超出100 兆范围.假如下红灯(low)亮说明低于750Kohm. 测试不经过；
5.11.3.1 当鞋测试不经过时：
1、检验测试档位必需在“测试鞋”位置而不是“手腕带”档位，假如档位正常，则根据“2”步骤进行。
2、使用水和抹布清洁鞋底等候其干燥后，再进行测试，假如测试结果仍然不合格，则根据3步骤进行；
3、汇报给相关ESD责任人，给予最终解释和步骤；
5.11.4多功效自动报警接地监控系统：
a、带上防静电手带, 将手链另一端插入ESD手腕带接地孔；
b、当绿灯亮,表明手腕带合格；
c、当仪器报警且红灯亮时,表明手腕带不合格.不合格手腕带需要进行更换；
1、OK indicators / 合格指示灯；
2、NG indicators /不合格指示灯；

5.11.4.1 AC设备接地导体测试
a、将万用表量程拨杆拨至电阻量程档；
b、将万用表两表笔分别跨接于设备接地点和三相插座地线极上；
c、待万用表显示器上显示稳定后，其读数就是该金属设备对地电阻值并统计；
