JHFK型可燃气体报警控制器说明指导书.doc

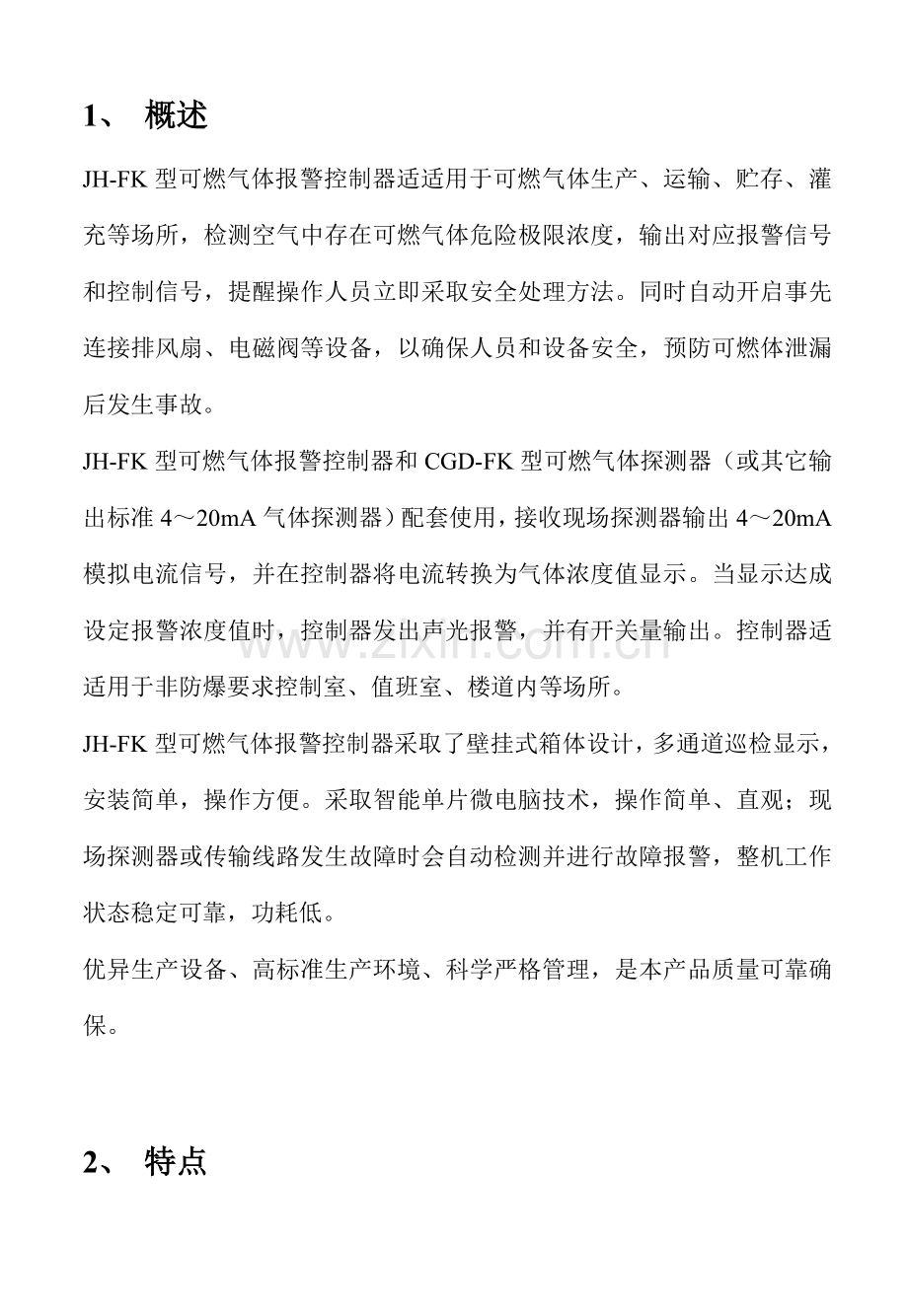

1、 概述JH-FK型可燃气体报警控制器适适用于可燃气体生产、运输、贮存、灌充等场所，检测空气中存在可燃气体危险极限浓度，输出对应报警信号和控制信号，提醒操作人员立即采取安全处理方法。同时自动开启事先连接排风扇、电磁阀等设备，以确保人员和设备安全，预防可燃体泄漏后发生事故。JH-FK型可燃气体报警控制器和CGD-FK型可燃气体探测器（或其它输出标准420mA气体探测器）配套使用，接收现场探测器输出420mA模拟电流信号，并在控制器将电流转换为气体浓度值显示。当显示达成设定报警浓度值时，控制器发出声光报警，并有开关量输出。控制器适适用于非防爆要求控制室、值班室、楼道内等场所。JH-FK型可燃气体报警控制器采取了壁挂式箱体设计，多通道巡检显示，安装简单，操作方便。采取智能单片微电脑技术，操作简单、直观；现场探测器或传输线路发生故障时会自动检测并进行故障报警，整机工作状态稳定可靠，功耗低。优异生产设备、高标准生产环境、科学严格管理，是本产品质量可靠确保。2、 特点JH-FK型可燃气体报警控制器采取32bit高速处理器，使用单色LCD作为主显示器，连接420mA模拟信号探测器。板内采取多级信号滤波处理，使信号数据稳定。备有多指向8路输出功效，方便现场使用。使用外置备电箱体，方便运输及安装，3、 设备结构图 JH-FK可燃气体报警控制器 备电箱4、 主机面板主机面板由显示区、指示灯区、键盘区组成。显示区：用于显示测量数据及调整设置等人机交互界面。指示区：用于指示电源及报警、故障等状态。指示等类型：指示灯名称颜色功效主电正常绿主电正常时，该灯亮（主电电压高于185V低于245V）主电故障黄主电故障时，该灯亮（主电电压低于185V或高于 245V）备电正常绿备电正常时，该灯亮（备电电压高于22V）备电故障黄备电故障时，该灯亮（备电电压低于22V，或不存在）报警总指示红数据超出报警门限时，该灯亮故障总指示黄有故障时，该灯亮（包含主备电故障、数据通道故障、短路、断路故障等）按键区：用于输入控制指令及数据等。按键名称按键功效备注上调整输入位置或数据增大（复合）下调整输入位置或数据减小（复合）左调整输入位置（和确定键复合进入高级菜单）（复合）右调整输入位置复位复位功效消音消音功效确定功效确定键（菜单）（复合）取消取消5、 技术参数基础技术参数工作电压AC-220V备电电源DC24V（7.2AH）适配探测器容量8路适配探测器类型420mA探测器功耗（8路探测器）50W浓度单位%LEL、ppm、%VOL报警声音报警 95dB(1M测试)工作温度10+50工作湿度外形尺寸105mm*300mm*430mm(主机箱)软件基础参数8路采样时间间隔0.2S显示更新速度密码级数3级（一级密码、二级密码、高级密码）存放报警统计存放（1000条）设备维护统计存放（1000条）6、 操作说明6.1正常监控状态正常监控界面关键显示信息包含：目前时间（年月日时分）、通道号、气体类型、测量值、单位符号、保持状态。目前值为数据时，则直接读取数据，为以下符号时则表示以下 零漂或故障 溢出6.2复位操作当有数据报警后，假如数据又恢复到正常水平，则状态指示会保持报警状态，需要经过复位才能改变液晶显示状态情况。方法：正常测量状态下，按下“复位”按键，然后输入二级密码，系统进入复位状态。复位完成后，测量页面对应通道状态值恢复正常。6.3消音操作当有故障或数据报警时，报警蜂鸣器鸣响，此时可经过按下“消音”按键进行消音。在无新报警或故障发生前，蜂鸣器一直保持消音状态。6.4进入菜单操作在正常测量状态下按下“确定”键，提醒输入密码（一级密码）以下图经过按下“上下左右”方向键输入一级密码（出厂默认值为1111）（可修改），可进入“系统菜单”以下图：按“上下”方向键可调整选择项，然后按“确定”键，可进入对应功效；按“取消”键则可退回至主界面。6.5系统菜单 报警统计查询查询报警统计时，依据时间次序显示报警数据，即后报警数据在前，先报警数据在后。查询时，可查看报警通道号、开始时间（年月日时分）、报警类型数据。 时钟设置进入时钟设置后，系统默认为调整年，可按“上下”键调整相关数据。完成后，可按右方向键调整下30天数据，依次可调整其它数据。全部完成调整后，按下“确定”键，系统时钟调整完成。注:年调整时间为2049 参数设置参数设置选项需要二级密码才能进入。出厂默认二级密码为2222（可修改）该项为子菜单功效，具体功效见6.参数设置 系统自检该项功效用于系统自检液晶、指示灯、声音报警功效是否正常。完成自检后，恢复至主检测状态界面。 参数设置查询参数设置查询功效用于查看各通道气体类型、单位、分辨率、量程、一报、二报数据。进入后默认为1通道参数，可按上下方向键查看其它通道参数。6.6参数设置 报警点设置首先选择对应通道。按下“确定”键，使位置指示在通道设置项上变为确定状态（左箭头形状为选择状态，方块形状指示为确定状态）按“上下”键调整通道值，再次按下确定则选择输入通道（通道设置选项确实定状态变为选择状态）。按下方向键至“一报”选项，再按下“确定”键，位置指示在“一报”后变为确定态，此时可调整一报参数。经过按下“左右”方向键调整位置，经过按下“上下”方向键调整数据。调整完成后，再次按下“确定”键。一报值调整完成。二报值和一报值方法相同。 通讯设置通讯设置用于设置和消防接口相关通讯。包含本站地址、波特率。 继电器设置继电器设置用于设置主机内继电器触发条件。首先选择对应继电器（注意该处为继电器通道号），然后选择联动条件，再选择通道（注意该通道指是模拟数据通道，不是继电器通道）是否打开。选择完成后，按确定键。当联动条件为故障时，主备电故障，短路、断路故障等也能触发继电器动作。为一报或二报时，则只能数据报警联动。 密码修改密码修改首先需输入原始一级或二级密码，密码正确后，方能修改新密码。 恢复出厂设置恢复出厂功效实施后，全部通道类型全部被更改为EX类型100%LEL数据，报警统计删除。按“确定”选择恢复出厂。6.7高级设置高级用户设置关键用于出厂时生产厂商对主机设定及校准工作。不提议终端用户进入该功效。7、 控制器安装：控制器为非防爆型，不能安装于要求防爆场所！为确保安全，接线必需在断电后进行。整个系统全部应安装在非危险场所工作，并尽可能安装在远离振动源和热源地方工作。尽管包含主机系统仪表均含有较强抑制无线电干扰能力，不过必需远离无线电发射台或类似电磁辐射源安装。仪表必需保持良好通风环境，以免温度过高而引发仪表损坏，仪表假如不能安装在室内工作，则必需含有预防雨水和阳光照射设施。和现场仪表之间连接电缆跟电力电缆最少保持一米以上距离，要尽可能避免和电力电缆平行架设，电缆经过地方要远离电焊机、大电流充电器、大功率可控硅控制设备和其它可能产生强电光弧光及高频高压开关设备，假如仪表电缆被埋设地下时则必需远离避雷针接地点。仪表机箱必需可靠接地。JH-ZK型可燃气体报警控制器外形尺寸图 JH-BD型备电箱尺寸图8、 仪表信号端子、信号接口及接线 CCH1CH8分别连接8个可燃气体探测器，NO1NO8是8个开关量输出接线端子。开关量输出功效按控制器设置要求进行。CH1CH8接线端子说明：V是24V电源供电输出，G是电源地线，S是420mA信号输入。9、常见故障及维修故障原因处理方法显示导线接错按系统连接示意图检验探测器和控制器连接零点电流太低遥控器标定无显示无220VAC电源检验输入电源显示板和控制板连接排线断开检验排线有没有断线，或重新插好。显示现场探测器输出大于20mA排除现场气体泄露源探测器数和显示路数不一致工作路数“n”设置错误更改一致主电故障灯亮220VAC输入故障检验220VAC输入电源备电故障灯亮备用电池电压不足接上220VAC主电给电池充电电池性能下降更换新电池上述以外故障现象，请联络本企业10、产品成套性5.1JH-FK可燃气体报警控制器 5.2使用说明书 5.3产品合格证11、注意事项： 控制系统浓度报警后，请勿打开电器开关；确定燃气泄漏原因，并立即作出处理；原因不明时请联络相关燃气部门做根本检验。 探测器周围浓度过高烟雾、喷气式杀虫剂（蒸发剂）、可燃性溶剂（涂料）亦有可能引发报警。 探测器断电时间过长，首次通电可能发出报警声属正常现象。 探测器位置固定后，请勿任意移动其位置。 探测器本体发烧是正常现象。 本产品自安装之日起质保期壹年。 请勿私自拆解本产品,不然保修服务自动终止。
