WinCNC数控系统安装说明书.doc

WinCNC系统安装说明书
版 本: 2.0
作 者：陈刚
完毕日期：2023/3
版 权：北京东方嘉宏机电技术有限责任公司

本书明书共分为三部分，硬件控制卡驱动安装，WinCNC软件安装和软件狗安装。
一、 硬件控制卡驱动安装
我公司研发生产的系列运动控制卡应用了两种计算机接口，ISA接口和PCI接口。运用PCI接口技术的控制卡在使用前必须安装硬件驱动。以下将具体说明在WindowXP操作系统下的安装环节。

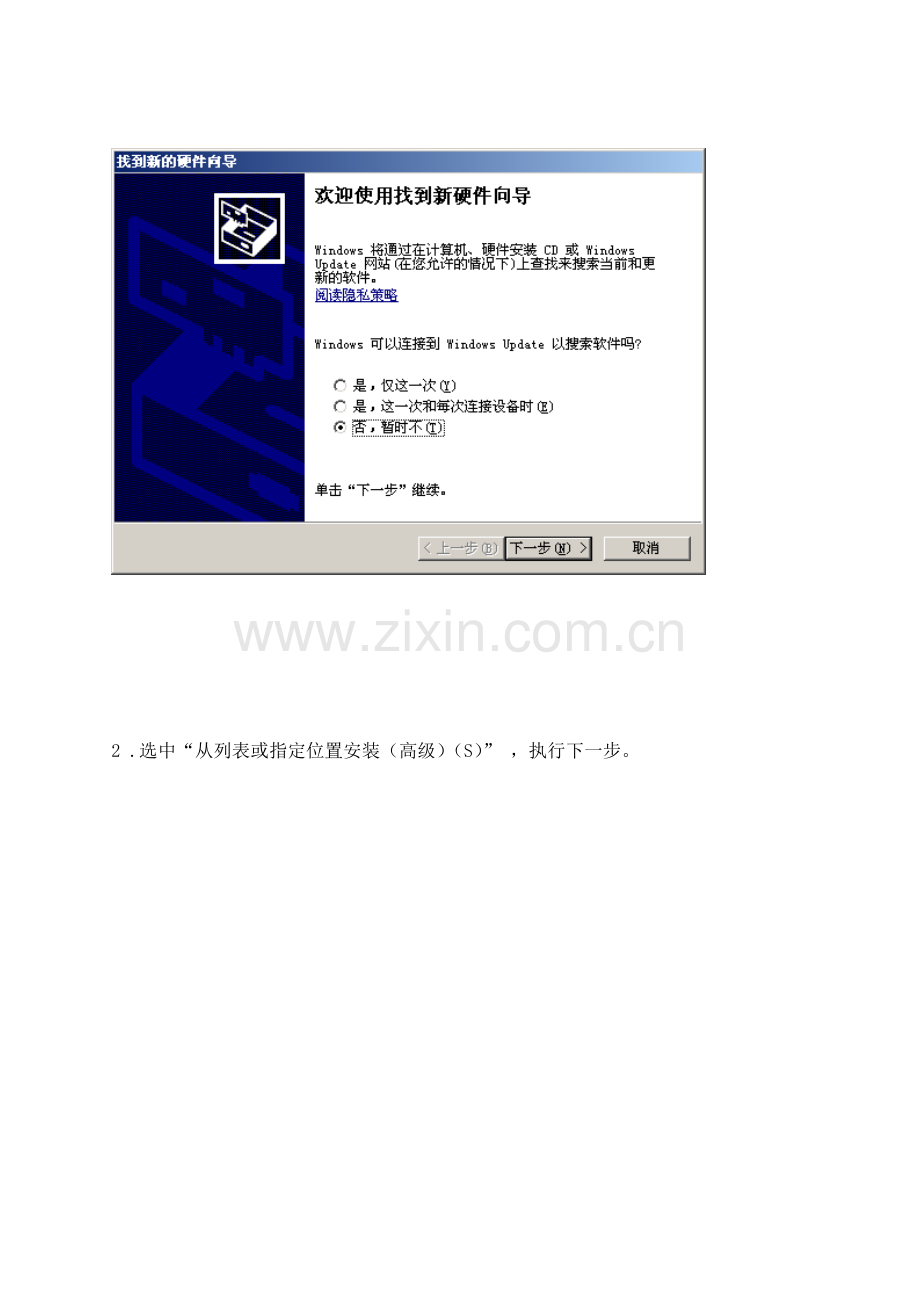

1．切断计算机电源，将控制卡插入计算机PCI插槽中，并确认其接触良好，然后将其固定。开机后系统提醒找到新硬件，显示新硬件向导对话框，如下图。选择“否，暂时不”，然后执行“下一步” 。

2 .选中“从列表或指定位置安装（高级）（S）” ，执行下一步。

3 .选中“在搜索中涉及这个位置”。

5 . 点击“浏览”

选择我公司提供的驱动程序光盘，选择”\WinXp”文献夹。

单击“拟定”

6、系统正在安装驱动程序

7 .单击“拟定”，系统提醒安装完毕

8 .右击‘我的电脑’，查看属性

查看设备管理器，在其他设备中显示‘Dfjzh6030 Motor Controler Board’,说明驱动安装成功。

二、 WinCNC软件安装。以WinCNCDemo安装为例。
1 . 序光盘中查找‘WinCNC Demo Setup.exe’安装文献
2 . 双击‘WinCNC Demo Setup.exe’。

3 . 执行下一步，输入用户信息。

4 . 执行下一步，选择安装途径。

5 .一直执行‘下一步’，直到系统提醒安装完毕。

三、 软件狗驱动安装
1 .关机后将软件狗插在计算机并口上，开机。在我公司提供的程序光盘中查找
‘新软件狗程序’文献夹。

2 .双击‘MicroDogInstdrv.exe’。

3 .点击“安装” 。

4 .点击“退出” ，完毕安装。

以上就是我公司WinCNC系统驱动和软件安装的所有内容。请您在
使用前认真阅读，如有疑问,请向我公司技术人员征询。
电话 :－810
Email:
