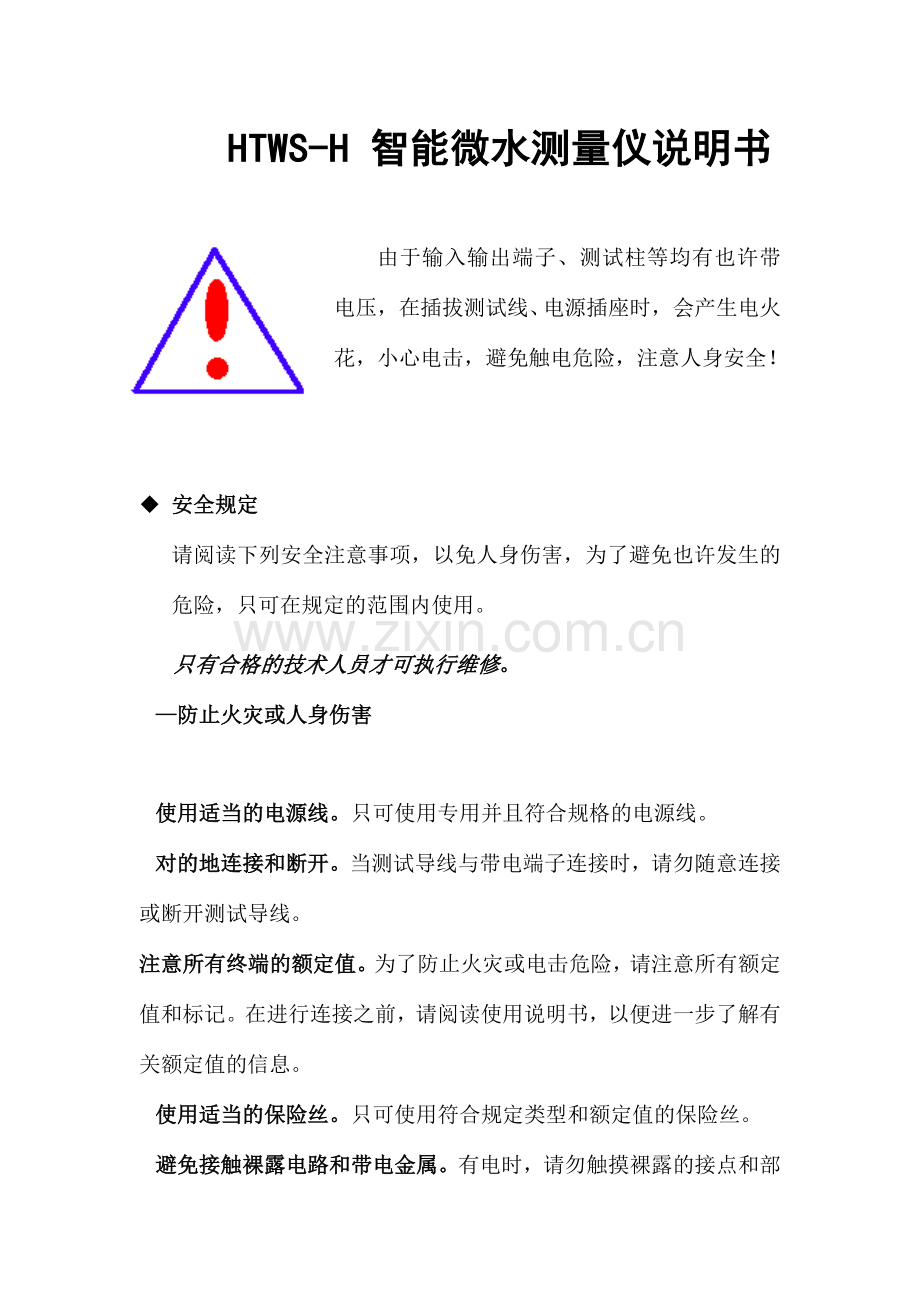

HTWS-H 智能微水测量仪说明书

由于输入输出端子、测试柱等均有也许带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！

u 安全规定
请阅读下列安全注意事项，以免人身伤害，为了避免也许发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害

使用适当的电源线。只可使用专用并且符合规格的电源线。
对的地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。

请勿在易爆环境中操作。

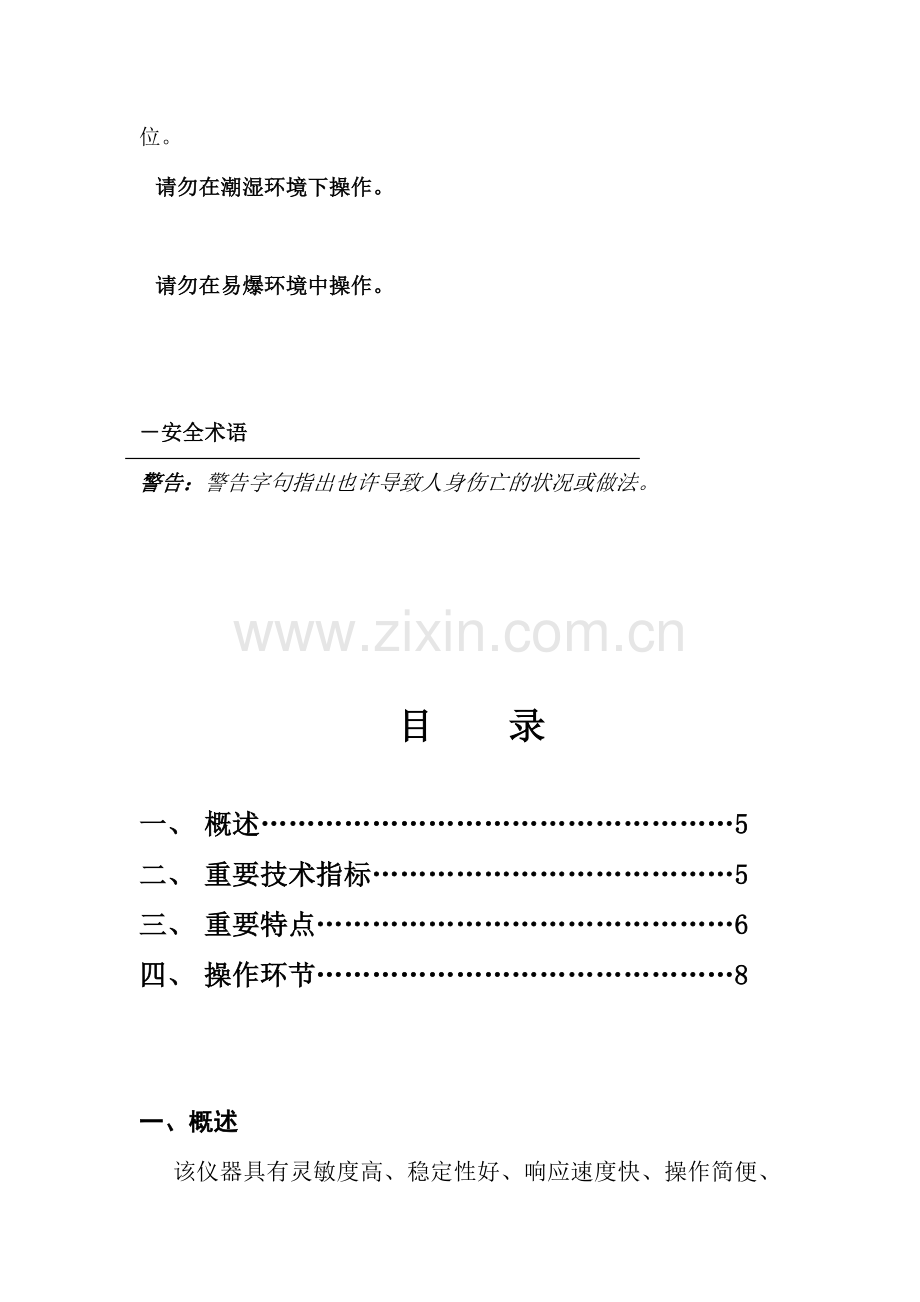

－安全术语
警告：警告字句指出也许导致人身伤亡的状况或做法。

目 录

一、 概述……………………………………………5
二、 重要技术指标…………………………………5
三、 重要特点………………………………………6
四、 操作环节………………………………………8

一、概述
该仪器具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定性和定量检测SF6断路器和GIS的泄漏点和年泄漏率。

二、重要技术指标
１．最小检测值：0.01μL/L
２．检测范围：
10-30μL/L
100-200μL/L
300-500μL/L
３．响应时间： <1秒
４．恢复时间： 10秒
５．示值误差：≤±3%
６．反复性： ≤1%
７．稳定性：
零点漂移：<±1%
量程漂移：<±1%
８．指示方法：指示仪表显示和声光讯号
９．探枪检测长度：５米
10．连续工作时间：３小时
11．仪器电源： 220V 50Hz
12．使用环境：
温 度：5-45℃
相对湿度：≤±1%
13：整机重量： 20公斤

三、重要特点：
1. 体积小，重量轻：尽最大要能采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运送和携带。
2. 测量线段长，可检测约5米高的泄漏点，移动范围大。
3. 灵敏度高：在电路上采用优化设计，同时减少噪声及电磁波的干扰，使灵敏度提高。
4. 测量范围宽，多档切换：仪器可在SF6开关装置的泄漏率范围内检测SF6的漏气量，可多档切换选择，并给出每档的标准曲线，能进行定量和定性检漏。
5. 准确度高：仪器采用先进的校验方法校验，给出高准确度的校准曲线，提高了SF6检漏结果的可信度和定量检漏的精度。
6. 显示直观，声光报警：采用指示仪表显示，具有简便直观的效果。当有SF6存在时，仪器发出声光报警。
7. 反映速度快，恢复时间短：采用新型电路结构，使仪器的反映速度加快，恢复时间缩短，这极大的方便了现场检测。
8. 内置自诊功能：本仪器具有对仪器自身工作状态进行监视的功能。
9. 外形美观：仪器外壳采用铝合金包装，板面上所有按钮开关都由指示灯显示。
10. 使用时间长：使用时间可达3小时。十分适合于现场SF6高压开关厂和研究所使用。
11. 抗干扰性强：仪器采用全屏蔽，消除了外界和自身的干扰。
12. 高稳定性：仪器电源电压稳定度高，温升低，热损耗小，热稳定性好。在仪器使用时间内，仪器零点漂移和跨度漂移小。
13. 反复性好：仪器多次测量其结果反复性好。
14. 可靠好高：仪器电路结构合理；采用进口元器件，并进行严格筛选，此外还配有过流．短路保护和电子开关锁。因此，平均无端障时间明显增长。

四、操作环节
Ａ）开机测量
１．接通220V电源，打开“电源锁”，电源指示灯亮，电路接通。
２．打开“运营开关”，运营指示灯亮，仪器运转。
３．5-10分钟后，打开“测量开关”，测量指示灯亮，探枪窗口有紫色光发出；若无光亮发出，预热几分钟后，探枪窗口会发出紫色光亮。
４．把“调档旋钮”打到“自校”处，仪器需预热10-15分钟，指针回到20格以下，说明仪器正常，可以检测。否则，也许仪器出现异常可周边环境里SF6气体太多。
５．把“调档旋钮”打到所需要的灵敏度处，然后用“调零旋钮”把仪器的指示调整到零。
６．向零方向调整报警旋钮为临界值，仪器发出声音报警。
７．满足上述规定表达仪器具有了测量条件，可以进行SF6气体的定性和定量检漏。
８．当发现泄漏点时，仪器发出报警声，报警指示灯闪烁，指针发生偏转，从仪表上可以得出SF6泄漏的测量值，然后查标准曲线得出SF6泄漏浓度，通过计算得出年泄漏率。

B)关机
１． 把“调档旋钮”打到“准备”处。
２． 关闭“测量开关”。
３． 关闭“运营开关”。
４． 关闭“电源锁”，拨掉电源线。
５． 把“报警旋钮”调到“∞”处。
