低压开关柜检修作业指导说明书.doc

-09-18 实行 DQ009-
————————————————————————————————

低压开关柜检修作业指引书

作业项目：1号换热站低压开关柜检修
作业日期： 09月18 日
批 准：
审 核：
编 制：

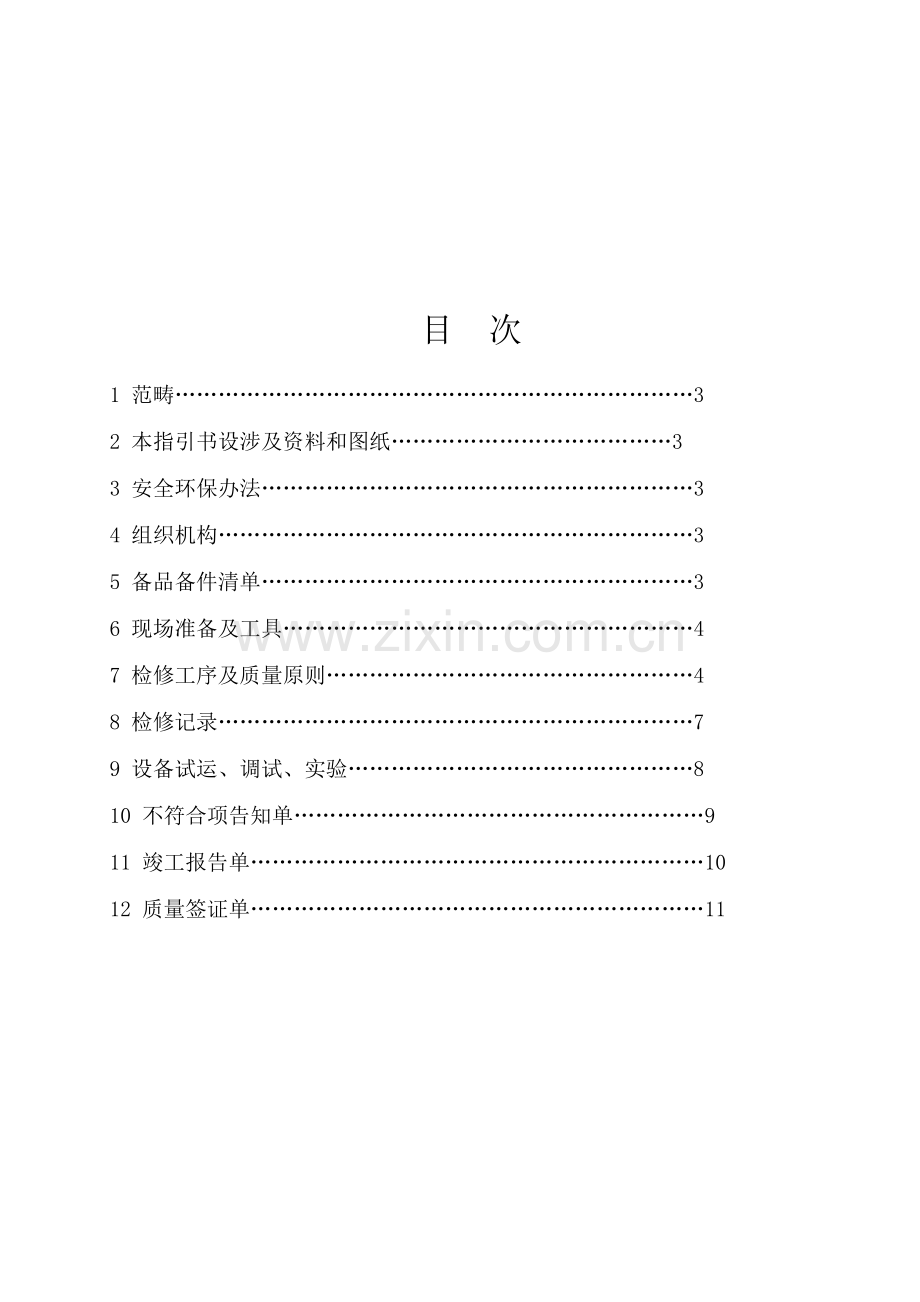

目 次
1 范畴………………………………………………………………3
2 本指引书设涉及资料和图纸…………………………………3
3 安全环保办法……………………………………………………3
4 组织机构…………………………………………………………3
5 备品备件清单……………………………………………………3
6 现场准备及工具…………………………………………………4
7 检修工序及质量原则……………………………………………4
8 检修记录…………………………………………………………7
9 设备试运、调试、实验…………………………………………8
10 不符合项告知单…………………………………………………9
11 竣工报告单………………………………………………………10
12 质量签证单………………………………………………………11

1#换热站开关柜检修作业指引书

1　 范畴
本指引书合用于阜新煤制天然气公司1#换热站低压开关柜检修工作。
2　 本指引书涉及文献、技术资料和图纸
Q/CDT-ITSCC 106 0001-《电气设备检修规程》
Q/CDT-ITSCC 107 0024-《电气技术原则》
3　 安全办法
3.1　 严格执行《电业安全工作规程》
3.2　 工作人员认真执行现场安全办法。
3.3　 停电等安全办法完善并符合现场实际。
3.4　 工作人员不应停留在危险位置。
3.5　 起重用品经检查合格，安全可靠。
3.6　 所带惯用工具、量具应认真清点，禁止遗留在设备内。
3.7　 所搭轿脚手架必要符合规定，高空作业系好安全带。
3.8　 开工前，工作负责人要向工作班成员详细交待安全办法及注意事项，明确工作范畴。
3.9　 如现场需要动火，应办理动火工作票，并做好防火办法。
3.10　 参加检修人员必要熟悉本作业指引书，并能熟记熟背本书检修项目，工艺质量原则等。
3.11　 参加本检修项目人员必须安全持证上岗，并熟记本作业指引书安全技术办法。
4. 4 组织机构

组长:曹学贵 副组长:刘宝山 检修技术负责人:韩一标 检修安全负责人:张广志

4.1人员状况表:
序号
姓名
工种
职称/级别
备注
1
邢汝春
电气

工作负责人
2
商志朋
电气

3

4

5

6

7

8

9

5备品备件清单

序号
名称
型号规格（图号）
单位
数量
备注
1.
按钮
LA38 10A 220V
个
2

2.

6检修前准备

6.1 现场准备

一、材料类
序号
名称
型号
单位
数量
备注
1.
抹布

公斤
3

2.
凡士林

公斤
1
医用
3.
绝缘胶带
黄、绿、红、黑
盘
各5

4.
防火胶泥

袋
1

5.
阻火包

袋
1

6.
绝缘清洗剂

瓶
3

7.
砂纸

张
10

二.、工具类
1.
梅花扳手

套
4

2.
个人工具

套
10

3.
数字兆欧表
3125
块
2

4.
电线轴

个
2

5.
毛刷

把
10

6.
套筒

套
2

7.
内六角
公制、英制
套
各1

8.
三相短路接地线

组
2

9.
数字万用表

块
2

10.
皮老虎

个
1

11.
吹风机

台
1

12.
吸尘器

台
1

13.

14.

6.2专用工具
序号
名称
型号规格（图号）
单位
数量
备注
1.
接地电阻测试仪

台
1

2.

6.3工作准备
□工器具已准备完毕，材料、备品已贯彻。
□检修地面已经做好防护办法，场地已经完善隔离。
□作业文献已组织学习，工作构成员所有理解设备构造、工艺原则、工序及注意事项等，工作做到心中有数，并向运营人员理解设备缺陷。
W1
6.4办理有关工作票
□办理有关工作票
□检查验证工作票、实验票。
□清点工具，做好开工准备。
H1
7检修工序及质量原则
7.1 低压断路器检修工艺及质量原则
7.1.1普通性检修
□开关柜内部清擦尘圾油污。
□检查开关各部接线、各部位螺丝与否松动，紧固各部位螺丝，触头系统与否有过热现象。
□检查传动机构等与否有明显移位、变形、松动、过热、接线与否完整，传动与否卡涩，机构与否变形。
□附件应齐全、完好。
7.2 控制回路检修工艺及质量原则
7.2.1接触器检修
□接触器应清洁，无尘埃及污垢，外壳无破损，密封好，无灰尘进入。
□接触器应机构灵活、无破损、断裂及卡涩现象，弹簧弹性正常，能保证常开及常闭辅助接点可靠闭合与断开。
□接触器上触点接触面积均匀，在检修触头时，禁止使用锉刀和粗砂纸，必要用金相砂纸打磨光滑。
W2
7.2.2整组实验
□按钮、转换开关、限位开关、事故按钮、主令控制器等接点应清洁干净，接触良好，动作精确可靠，其弹簧弹性良好、无卡死或不能返回现象。
□灯具及信号装置完好，灯光批示对的。闪光装置，电铃、事故音响动作对的。
□设备标牌对的、标记清晰、电缆挂牌清晰。
W3
7.2.3开关柜检修
□配电柜盘面及盘内应整洁、干净、无明显损伤，盘面名称精确醒目，注明电源来源，配电盘内应画有回路示意图，并标明保险容量或设备容量。
□粉尘严重及装在室外配电盘柜门应严密，门锁完好、可靠，盘面上下孔洞应堵塞、密封，盘与盘之间间隙应封好。
□小母线黄、红、绿、黑相色明显，与电源和负载电源连接应紧固，防止松动。
□箱内电气元件对外壳绝缘良好，无漏电。箱体外壳必要可靠接地，接地线完整无损。禁止在一种接地分支线中串接几种需接地地设备。盘内各段电气设备绝缘电阻应不不大于0.5兆欧（用500V摇表摇测）。
W4
7.2.4控制电缆检修
□电缆头应清洁干净，无放电，绝缘磨损及老化现象。
□电缆头两端及中间应挂有该电缆型号、规格。长度和用途标示牌。接近高温管道电缆，要采用隔热办法，防止电缆受热、老化及绝缘破坏。
7.2.5仪表批示装置检修
□盘上电气仪表及所属附件应清洁干净，接线对的。
□盘上批示灯具完好，灯光批示对的。盘内设备完好，动作对的。
7.2.6变频器及软启动器检修
□变频器及软启动器外观整洁无破损，禁止拆卸外壳。
□变频器及软启动器内部用吹风机清除灰尘。
□按钮、转换开关、限位开关、事故按钮、主令控制器等接点应清洁干净，接触良好，动作精确可靠，其弹簧弹性良好、无卡死或不能返回现象。
□变频器及软启动器内各端子接线紧固，各部位螺丝紧固。附件应齐全、完好。
□检查各部连线无过热或烧伤痕迹。
W5
7.2.7电气接地检查及测量接地电阻；
□检查接地线连接状况，与否牢固可靠。
□接地极表面及螺栓完好，与否生锈断裂。
□检修地面引线连接点、螺栓和防腐；
□更换已损坏连接片及螺栓，对腐蚀截面不不大于原截面1/3地面引线可采用并接线加强办法，对地面引线应测量连接点直流电阻和重刷防腐涂料。
原则；使用同一接地装置所有此类电力设备，当总容量达到或超过100kVA时，其接地电阻不适当超过4Ω。如总容量不大于100kVA时，则接地电阻容许不不大于4Ω，但不超过10Ω。
H2
7.3验收、交票
□检查所有工具材料都已收回,所有动过地方都已恢复原状,清理现场。
□工作负责人要做好记录。
□清理检修现场，把检修工具和机具清点无误后运离检修现场,检查现场无遗留物，办理工作票终结手续。

8检修记录
设备编号

设备名称
2#换热站电控柜
检修类别

负 责 人
邢汝春
开始时间
.09.18
完毕时间
.09.19
工作班成员
商志朋
检修（技术
改进）记录
检修因素
(技改方案)
投入运营前电气检修
需用材料
毛刷、抹布、绝缘清洗剂、阻火胶泥、凡士林、绝缘胶布等
检修(技术改进)记录：
1、 柜内部除尘清污。
2、 塑壳断路器、接触器、按钮、转换开关、继电器、批示仪表等设备除尘清扫。
3、 检修塑壳断路器、接触器、继电器等设备各触点。
4、 检查塑壳断路器、接触器、按钮、转换开关、端子排等接线螺栓紧固。
5、 防火封堵，控制柜，按钮箱、电缆穿线管封堵工作。
6、 测试低压开关柜接地电阻与否合格。
检修结论：合格

检修负责人： 点检查收：

9设备试运调试实验
实验日期： 年 09 月 19 日 温度： 25℃ 湿度：40％
实验负责人： 刘宝山 实验人： 邢汝春 商志朋
记录整顿： 商志朋 记录审核：
实验结论：
序号
接地位置及名称
实测接地电阻
（Ω）
存在问题
整治办法
整治后接地电阻（Ω）
1
2#换热站电器控制柜
0.4
无
无
无
2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

10设备检修不符合项目解决单

不符合项事实陈述
1、 电源柜内两台塑壳断路器、控制柜内四台塑壳断路器未安装绝缘隔板。
2、 控制柜内电机接线端子板没安装防尘罩。

检修负责人（签字） 检修单位负责人（签字）：

日期： 年 月 日 日期： 年 月 日

纠正、防止办法：

返工 返修 让步接受 报废

点检员（签字）：

日期： 年 月 日

纠正、防止办法意见：

批准 不批准

电仪厂长（签字）：

日期： 年 月 日

纠正、防止办法完毕状况：

检修负责人（签字）： 日期： 年 月 日

纠正和防止办法验证意见：

监理（签字）：

日期： 年 月 日

纠正和防止办法验证意见：

点检（签字）：

日期： 年 月 日

11竣工报告单
项目名称
2#换热站电气开关柜检修
检查级别
□A级□B级□C级
工作负责人
邢汝春
检修单位
工程公司
一、 筹划检修时间 09月18日09时至 年09 月19日17时
二、 实际检修时间 09月18日09时至 年09 月19日16时
二、检修中进行重要工作：开关柜除尘、螺栓紧固、开关接触器等触头检查、批示灯及仪表检查、接地电阻测量。
三、检修中发现并消除重要缺陷：螺栓松动、接地线紧固。
四、尚未消除缺陷及未消缺因素： 塑壳断路器未安装绝缘隔板。
五、技术记录状况：见检修记录卡。
六、设备变更或改进状况，异动报告和图纸修改状况：无
七、质量监督点执行状况
本项目设立H点 6 个，W点 5 个； 检查合格H点 6 个，W点 5 个；
八、设备和人身安全状况 设备完好、人身安全
九、重要备品配件、材料消耗记录
名 称
规格型号
实耗量
备 注
绝缘清洗剂

3瓶

十、检查与检查意见
检修
工作负责人
□合格 □不合格

签名： 日期：
检修单位
□合格 □不合格

签名： 日期：
电仪
电气工程师
□合格 □不合格

签名： 日期：
主管领导
□合格 □不合格

签名： 日期：
机动部
电气主管
□合格 □不合格

签名： 日期：
主管领导
□合格 □不合格

签名： 日期：

12质量签证单
序号
工 作 内 容
工作负责人自检
检修单位验证
点检查证
设备部验证
验证点
签字
日期
验证点
签字
日期
验证点
签字
日期
验证点
签字
日期
1.
工作前准备
W1

W1

W1

2.
工作票准备
H1

H1

H1

3.
接触器检修
W2

W2

W2

4.
整组实验
W3

W3

W3

5.
开关柜检修
W4

W4

W4

6.
变频器及软启动器检修
W5

W5

W5

7.
电气接地检查及测量接地电阻
H2

H2

H2

8.
不符合项关闭(可选)
H3

H3

H3

9.
让步接受项目解决单(可选)
H4

H4

H4

10.
竣工报告单
H5

H5

H5

11.
作业指引书关闭
H6

H6

H6

12.

13.
