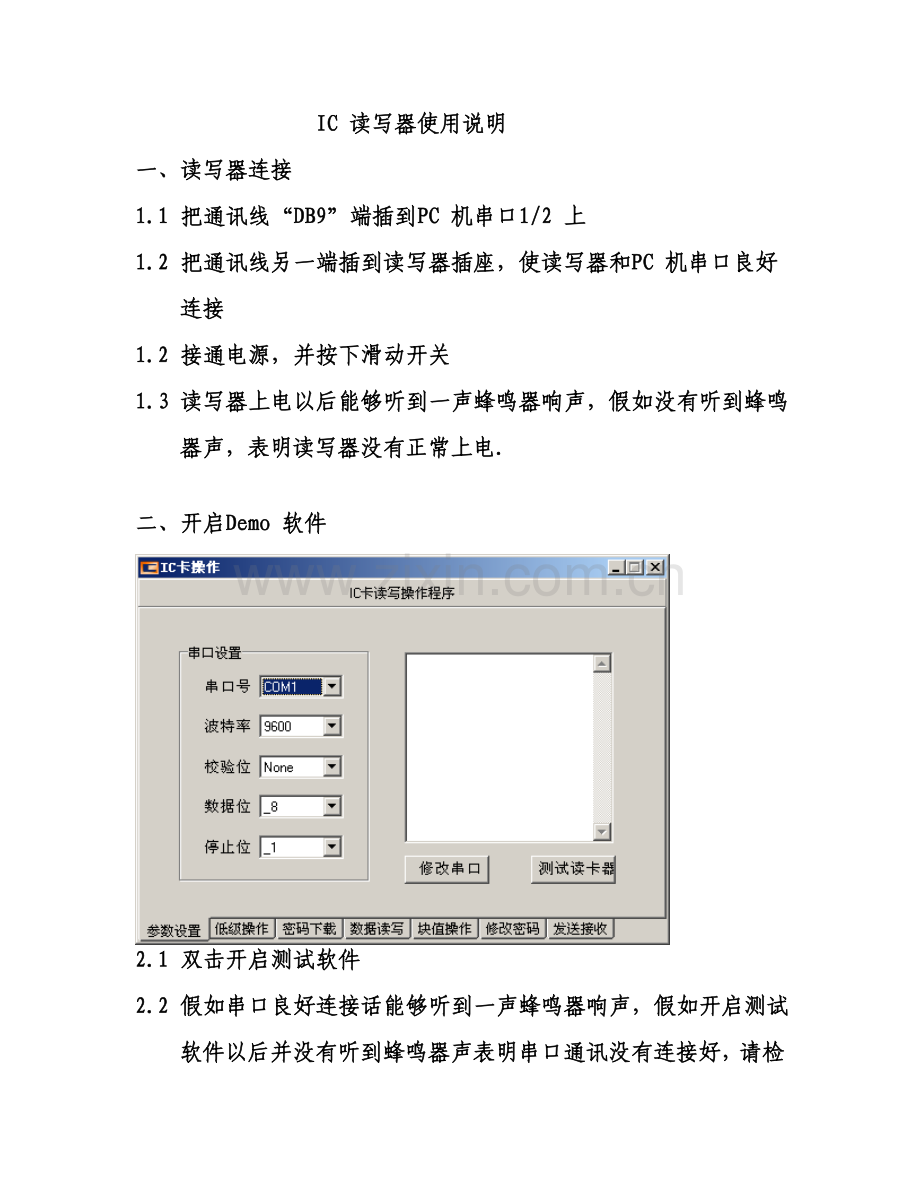

IC 读写器使用说明
一、读写器连接
1.1 把通讯线“DB9”端插到PC 机串口1/2 上
1.2 把通讯线另一端插到读写器插座，使读写器和PC 机串口良好连接
1.2 接通电源，并按下滑动开关
1.3 读写器上电以后能够听到一声蜂鸣器响声，假如没有听到蜂鸣器声，表明读写器没有正常上电.

二、开启Demo 软件

2.1 双击开启测试软件
2.2 假如串口良好连接话能够听到一声蜂鸣器响声，假如开启测试软件以后并没有听到蜂鸣器声表明串口通讯没有连接好，请检验串口连接线是否连接正确

三、M1卡片读写测试
3.1 把一张Mifare One 卡片放在天线区域范围内

3.2 进入功效选项“低级操作”里面点击“寻卡”，假如出现“寻卡成功!”表明寻卡正常，假如出现“实施失败!”表明出现异常，请检验卡片是否在寻卡范围内，假如确定卡片没有问题，那读写器有异常

3.3 点击“防冲突”，假如出现“实施成功”表明防冲突正常，假如出现“实施失败”表明读写器出现异常或卡片没有在天线区域范围内
3.4 点击“选择”，假如出现“实施成功”表明选择正常，假如出现“实施失败” 表明读写器出现异常或卡片没有在天线区域范围内

3.5 进入功效选项“密码下载”里面下载卡片密码，比如需要测试卡片扇区1 数据读写，那么就在扇区1 后面填上密码A/B（注：卡片初始密码A/B 均为全‘F’），然后选择“A 组密码”或“B 组密码”，最终点击“下载”，假如出现“密码下载成功”表明密码下载成功，假如出现异常请根据错误提醒更改后再下载一次，直至“下载成功”为止
3.6 进入功效选项“数据读写”里面,“请选择扇区号”下面可拉选项里面选择第5步下载密码扇区号（比如扇区1），然后点击“读出”，假如提醒“第*扇区数据读出成功”表明读数据正确。假如出现“第*扇区数据读出失败”表明密码校验犯错或出现其它异常，请返回第5 步重新下载密码
3.7 假如读数据正确，在块0、块1、块2 后面修改数据，比如改成
“块0：56789012”
“块1：67890123”
“块2：78901234”
然后点击“写入”，假如出现“第*扇区数据写入成功”表明写入数据正确。假如出现“第*扇区写入失败”表明密码校验犯错或出现其它异常，请返回第5 步重新下载密码

3.8 再次点击“读出”键，然后点击“读出”，假如提醒“第*扇区数据读出成功”表明读数据正确，再对比块0、块1、块2 是否和第7 步写入数据一样，假如数据一样，证实写入成功了。假如出现“第*扇区数据读出失败”表明密码校验犯错或出现其它异常，请返回第5 步重新下载密码。

四、Mifare One 卡片块值测试
4.1 进入功效选项“块值操作”里面，在“扇区号”下面可拉选项里面选择第3.5 步下载密码扇区号（比如扇区1），在“块号”下面可拉选项里面选择你想测试块号（比如第1 块）

4.2 在“操作值”后面填上你所期望初始值（比如“11111111”），然后点击“初始化”，假如出现“数据初始化成功”表明操作成功。假如出现“数据初始化失败”表明操作失败，请检验密码是否正确，返回第3.1 步重新操作一次。
4.3 点击“读出”，假如在“目前值”后面出现是你原来写进去初始值，证实操作正确，假如“数据读出失败”表明块值操作有异常，请重新初始化。

4.4 在“操作值：”后面填上你所期望操作值（比如“22222222”），然后点击“加值”，假如出现“数值加操作成功”，表明操作成功。假如出现其它提醒表明操作失败
4.4 点击“读出”，假如在“目前值：”后面出现是你初始值加上加值（11111111＋22222222＝33333333）表明操作正确，假如是其它值表明失败
4.5 在“操作值：”后面填上你所期望操作值（比如“11111111”），然后点击“减值”，假如出现“数值减操作成功”，表明操作成功。假如出现其它提醒表明操作失败
4.6 点击“读出”，假如在“目前值：”后面出现是你目前值减去操作值（33333333－11111111＝22222222），表明操作正确，假如是其它值表明失败
五、修改密码和控制位
5.1 进入功效选项“修改密码”里面，在“扇区号”下面可拉选项里面选择第3.5步下载密码扇区号（比如扇区1）
5.2 在“密码A”和“密码B”后面分别写入你想修改密码A 和密码B
5.3 卡片控制位修改之前请具体阅读卡片资料，因为控制位修改不正确，就会造成卡片不能再使用，请务必小心使用
5.4 在控制位后面填上该扇区控制位
5.3 点击“修改密码”，假如出现“修改密码成功”，表示操作正确，假如出现犯错提醒，
请根据犯错提醒做对应处理。（注：密码修改后请务必记住，密码遗忘卡片就不能再次是使用了）
六、参数设置
6.1 进入功效选项“参数设置”里面，能够设置串口通讯参数：串口号、波特率、校验位、数据位、停止位等等，设置玩了以后点击“修改串口”，假如出现“串口参数设置成功”，表明串口设置成功，假如出现异常，请根据提醒做出改动。
6.2 设置完成以后能够点击“测试读卡器”，假如出现“读卡器连接成功”，而且听到读卡器风鸣器响声，证实串口设置正确，假如出现“读卡器连接失败”，表明串口设置有问题，请重新设置。
6.3 读写器默认参数：Com1、9600bps、N、8、1

七、调试信息
7.1 进入功效选项“调试信息”里面，在“串口信息发送和接收”处能够看到PC 机和读卡器之间通讯具体过程，对调试很有帮助
