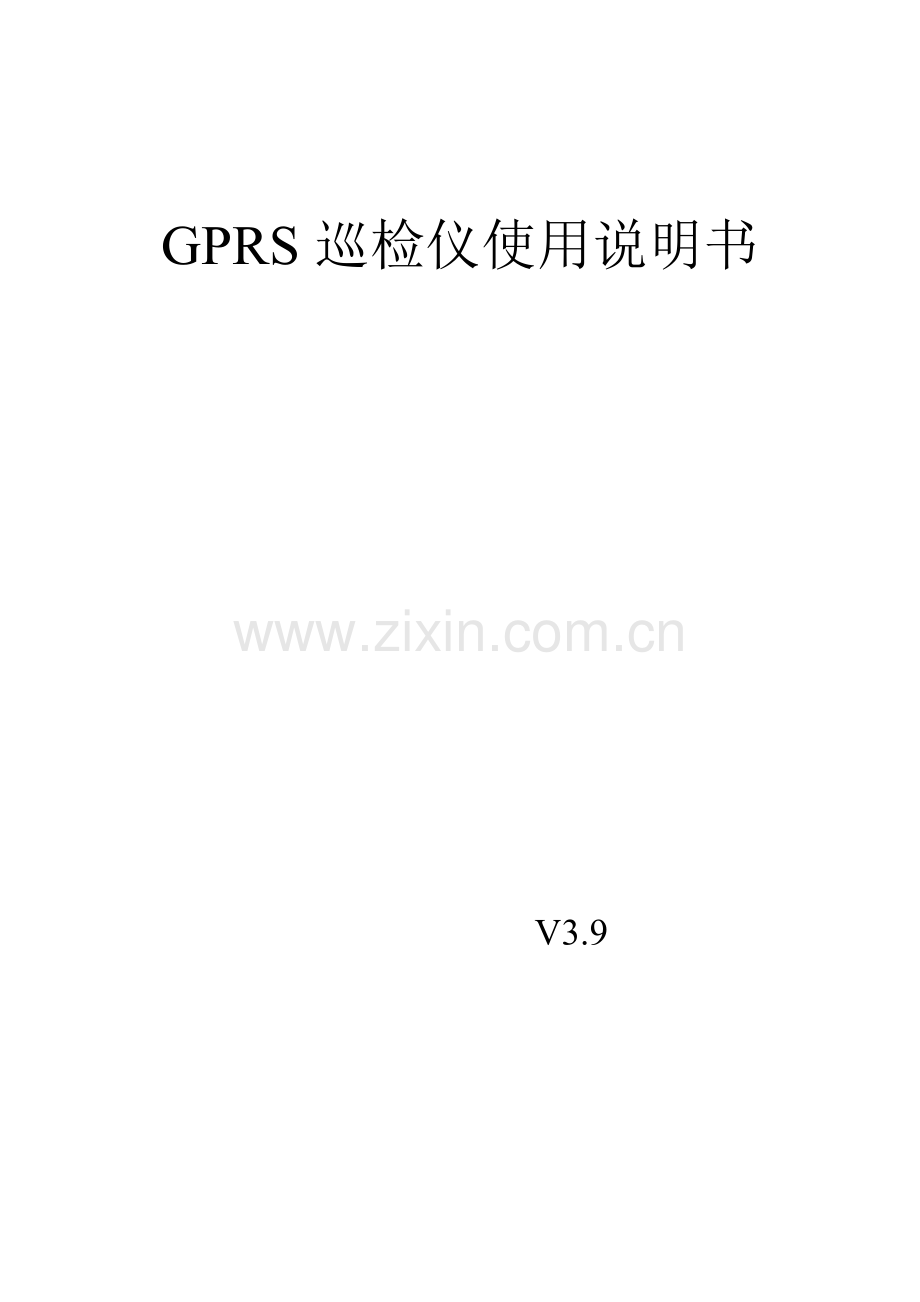

GPRS巡检仪使用说明书

V3.9

目 录
GPRS巡检仪使用说明书 1
1.产品介绍 4
2.使用方法 4
怎样开机 4
怎样待机 4
怎样关机 4
怎样读卡 4
怎样输入项目数据 4
怎样更换电池，电池充电 4
指纹管理 （限指纹巡检仪） 5
怎样登记指纹 5
怎样删除指纹 5
怎样查询指纹编号 5
怎样校对日期、时间 5
3.数据通讯 5
GPRS数据传输 5
4.提醒信息 6
5.性能指标： 6
6、注意事项 7
7、保修条例 7

巡检仪功效示意图
1.产品介绍
GPRS巡检仪采取感应式读卡技术（RFID）技术，含有防水、防震、GPRS无线传输、指纹识别预防代检、对每一个巡查点可自定义项目、有数字键盘输入和逻辑功效选择等特点为。巡检员用巡检仪在巡检点读卡，巡检仪会统计卡号、读卡时间、项目参数，巡检完成后，巡检仪经过GPRS将数据传回服务中心管理软件，传上数据包含巡检员信息、巡检点、巡检时间、项目统计等，设备有指纹还有代检信息。以实现对巡检人员、巡检过程中检验数据立即正确传回服务中心，方便管理人员对被检对象正确分析。

2.使用方法

怎样开机
按“上电键”开机，机器液晶屏上显示开机中…… ，设备进入主界面。

怎样待机
主界面无操作1分钟，巡检仪将进入休眠模式，此状态GPRS处理正常接收状态，若30分钟内，任无操作巡检仪，将进入完全关机状态。

怎样关机

在主界面，按住“上电键”2秒，设备进入完全关机状态。

怎样读卡
将巡检义开机，在主界面下，靠近巡检点时，巡检仪会发出“嘀”一声，左上方蓝色操作指示灯闪烁1次，液晶屏上会显示对应巡检点信息，表示读卡成功。
注意：仅在主界面下才能读卡。

怎样输入项目数据
读卡成功后，会进入项目数据界面，数字型项目刚直接录入数据，逻辑型刚选择对应逻辑项，退出保留成功。

怎样更换电池，电池充电
巡检仪液晶屏上显示电池电压过低时，请更换电池，或将数据线联接电脑，对巡检仪进行充电。
更换电池方法为：将后盖镙丝旋开，取下电池，装上新电池后，重新旋紧镙丝，电池更换完成。

指纹管理 （限指纹巡检仪）

怎样登记指纹
进入“菜单” →“指纹管理”选择注册管理员、操作员进行指纹登记。登记指纹时请保护手指正确方向放入指纹头。确保登记方向和巡检操作方向一致。

怎样删除指纹

进入“菜单” →“指纹管理”（有管理员指纹需要管理员指纹才能进入），选择“删除指纹”输入对巡检员指纹编号，确定删除。一旦指纹删除，巡检员指纹将不能识别。

怎样查询指纹编号

进入“菜单” →“指纹管理”（有管理员指纹需要管理员指纹才能进入），选择“指纹查询”后，将手指放入指纹头，巡检仪将登记指纹编号显示出来。

怎样校对日期、时间

下载界面，读取信息后，点设备时间后，将巡检仪日期和时间和电脑同时。

3.数据通讯

线缆通讯：打开通讯口后盖，用数据线ZL001将巡检仪和计算机USB连接，运行巡检管理系统软件，打开项目巡检通讯界面，巡检仪开机后，可进行数据有线下载、上传、校时、删除数据等操作。

GPRS数据传输

自动传送
巡检完成后自动传送。
手动传送
若有未发成功数据，将会在统计信息中显示出来，可经过进入“菜单” →“数据传输”。如：统计信息为：8899/0002 其中“/”前8899表示总统计数，“/”后0002表示未发送成功数据。在下一个巡检点巡完后，也可自动将未发送成功数据一同传送。

4.提醒信息

GPRS信号正常：绿色信号指示灯慢闪，约为1秒闪烁一次
GPRS信号不正常：绿色信号指示灯慢闪，约为0.5秒闪烁一次，表示信号不稳定，或手机卡异常。
巡检统计满：屏幕统计信息达成9999时，表示数据已满，删除数据后，方可使用。
日期、日间错误：液晶屏上显示日期和时间和实际时间有差异，请和计算机通讯校时。
5.性能指标：
（带指纹）
读卡方法
EM、TI全协议感应式读卡
存放统计数
9999条
指纹统计数
300枚
单点项目数
15个
数据值型最大输入位数
小数点前8位，后4位，可输入
逻辑型选择项
5项
计量单位数
250个
读卡反应时间
＜0.1S
显示方法
TFT 2.4寸 240*320 高清彩屏
通讯波特率
115200
通讯方法
USB+GPRS
工作温度
-40-----+70
尺寸
170 MM *75 MM *40MM

不带指纹
读卡方法
EM、TI全协议感应式读卡
存放统计数
9999条
单点项目数
15个
数据值型最大输入位数
小数点前8位，后4位，可输入
逻辑型选择项
5项
计量单位数
250个
读卡反应时间
＜0.1S
显示方法
TFT 2.4寸 240*320 高清彩屏
通讯波特率
115200
通讯方法
USB+GPRS
工作温度
-40-----+70
尺寸
170 MM *75 MM *3MM

6、注意事项
1）  计算机使用应遵照通常操作要求，不能随意关机或重新开启。必需在正常退出
巡查管理系统后才能关机或重新开启，不然有可能损坏数据。
2）  当出现电压低提醒时，请立即对电池充电，不然可能造成数据错误或丢失。
3）  必需在巡查仪效范围内读卡，在听到提醒音后拿回巡查仪。
4）  本系统需配专员管理和操作，操作人员应含有必需计算机操作经验。
5）  非专业人员不得随意拆卸巡查管理系统各个部件，不得随意更改和删除巡查管理系统软件文件或文件夹。
6）  当系统出现故障后应立即通知厂商或厂商指定售后服务部门联络，不得自行处理，以免造成无须要损失

7、保修条例
产品保修条款
1）  正常使用出现质量问题，用户自购置产品之日起三个月无偿更换本企业同一型号产品；十二个月之内可享受无偿保修；超出十二个月终生维护，需要换零件时收取材料费。
2）  购置时间以经销商开出购机发票或收据日期为准。
3）  购机三个月内如有些人为外观损坏包换失效，只提供保修服务。
4）  但当用户对本产品有下列行为时，本承诺自动终止。
1．用户自行改装、拆卸和其它不能确保本产品软硬件完整性操作时。
2．用户未根据说明书内容进行正确使用而造成产品全部或部分损坏。
5）  本企业产品均保修卡包换，保修。并请带齐购机发票或收据。
6）  不管您在何处购置本企业产品，均可在就近售后服务中心得到一样完善服务。假如问题没有得到妥善处理，请致电或来函本企业用户服务部，我们将在最短时间内为您处理问题。

产 品 保 修 卡（用户联）
用户购机后请填写以下内容并妥善保留此卡，方便提供完善售后服务。
使用前请仔细阅读保修条款。

用户姓名：________________ 用户联络电话：_____________________
产品型号：________________ 机 仪 号：_____________________
购置日期：________________ 经 销 商：_____________________
发票号码：________________ 经销单位盖章：_____________________
