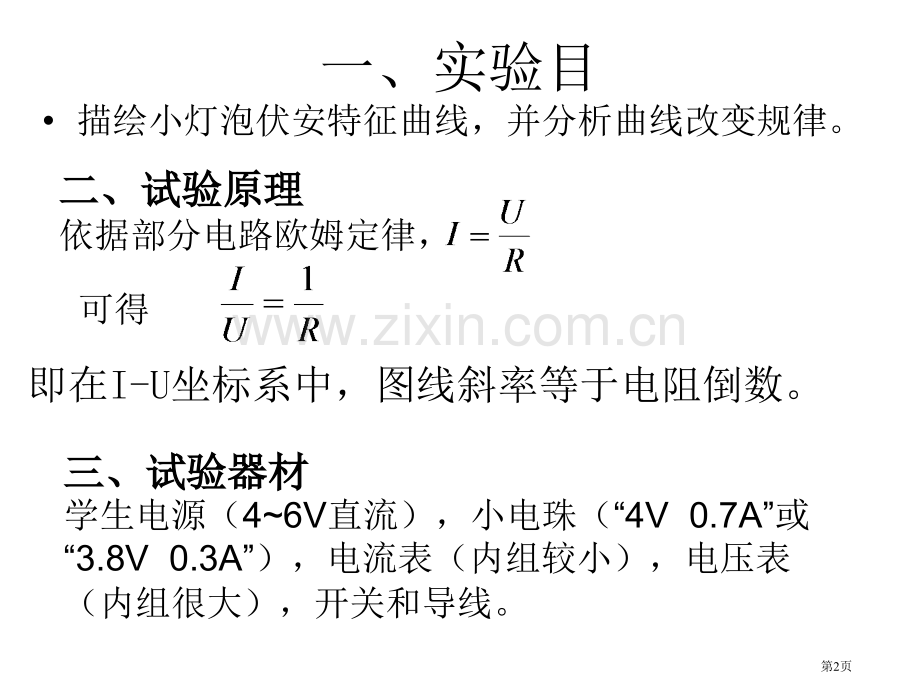

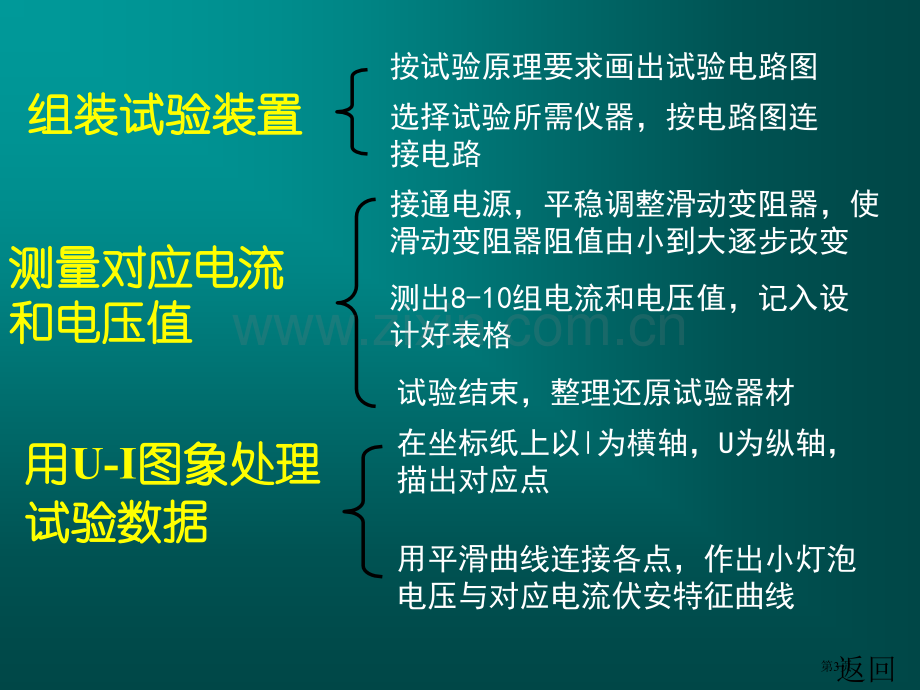

描绘小灯泡伏安特征曲线描绘小灯泡伏安特征曲线 第1页一、实验目描绘小灯泡伏安特征曲线，并分析曲线改变规律。二、试验原理二、试验原理依据部分电路欧姆定律，可得即在I-U坐标系中，图线斜率等于电阻倒数。三、试验器材三、试验器材学生电源（46V直流），小电珠（“4V 0.7A”或“3.8V 0.3A”），电流表（内组较小），电压表（内组很大），开关和导线。第2页组装试验装置组装试验装置按试验原理要求画出试验电路图选择试验所需仪器，按电路图连接电路测量对应电流测量对应电流 和电压值和电压值接通电源，平稳调整滑动变阻器，使滑动变阻器阻值由小到大逐步改变测出8-10组电流和电压值，记入设计好表格试验结束，整理还原试验器材用用U-I图象处理图象处理试验数据试验数据在坐标纸上以I为横轴，U为纵轴，描出对应点用平滑曲线连接各点，作出小灯泡电压与对应电流伏安特征曲线返回第3页返回目录返回目录实物图BCASAV改变图第4页提醒提醒返回返回第5页次序12345678电压U/V0.20.61.01.41.82.22.63.0电流A/I0.020.060.100.140.170.190.200.21返回坐标U/V00.05 0.15 0.20 0.30 0.40 0.50 0.701.01.52.02.5I/A第6页U/VI/A01230.10.20.3返回返回表格表格第7页U/VI/A01230.10.20.3返回第8页返回电路图第9页
