PAC加药装置说明指导书.doc

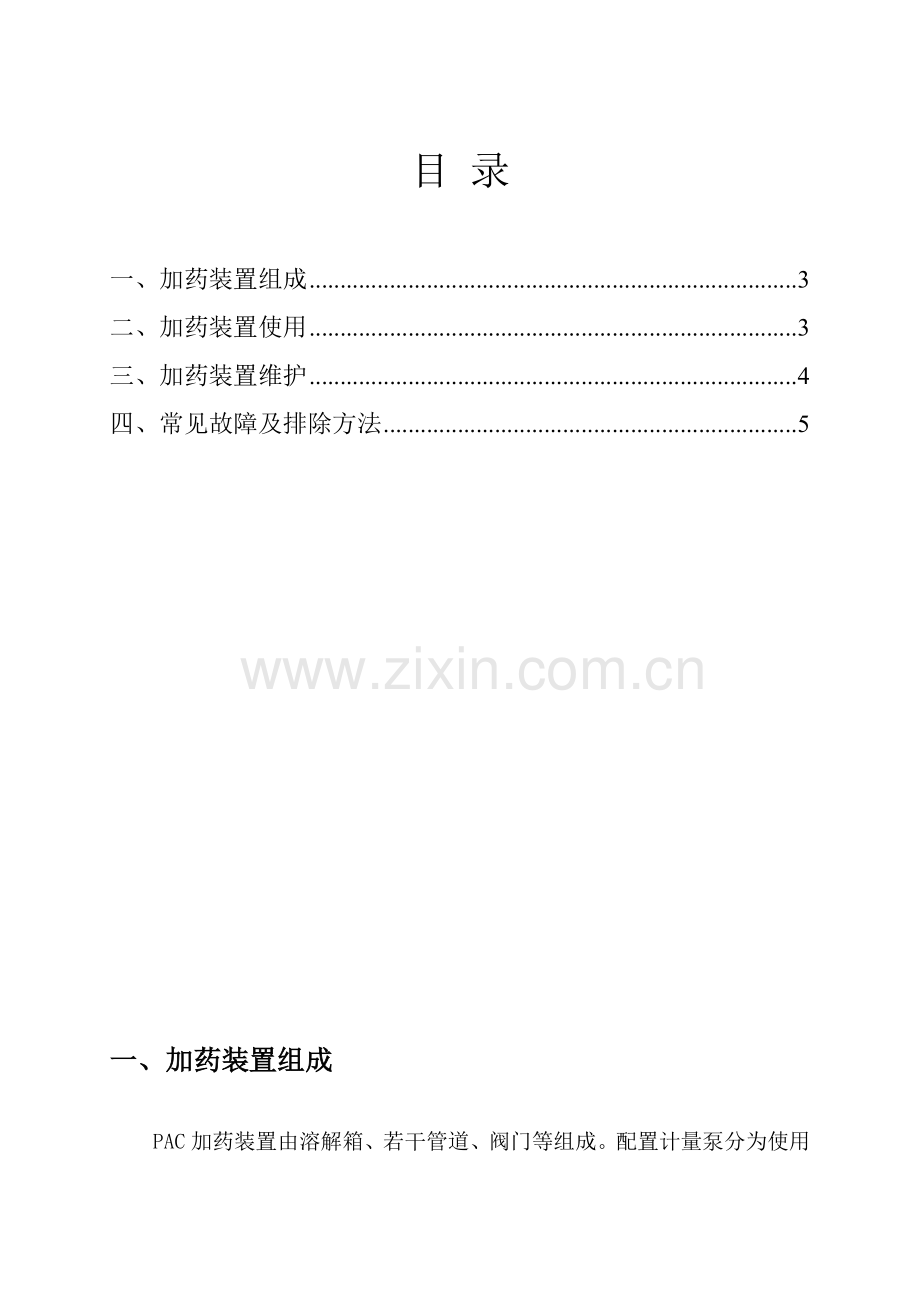

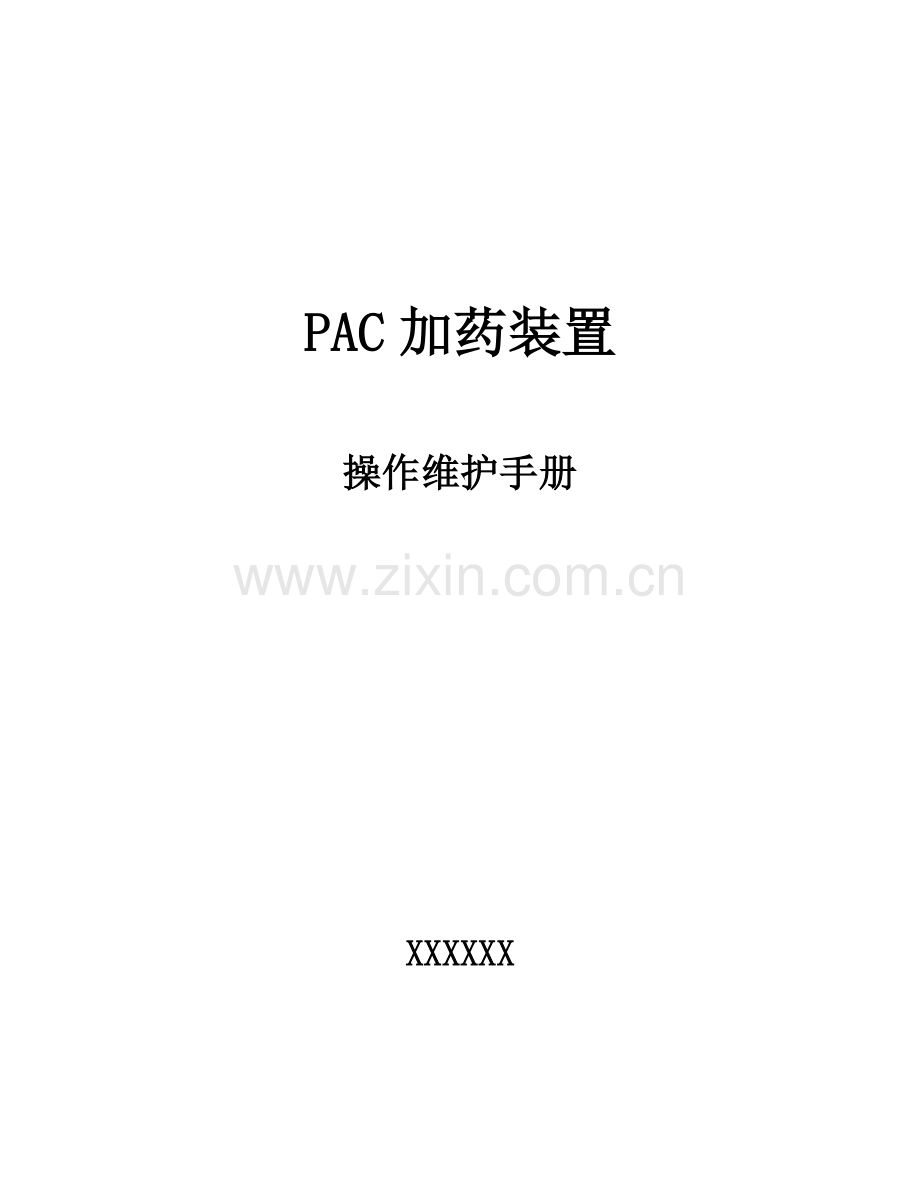

PAC加药装置操作维护手册XXXXXX目 录一、加药装置组成3二、加药装置使用3三、加药装置维护4四、常见故障及排除方法5一、加药装置组成PAC加药装置由溶解箱、若干管道、阀门等组成。配置计量泵分为使用和备用，这么方便用户在不停机状态下进行检修、更换配件。本装置关键部件有：药剂储存罐、溶解箱、搅拌机、计量泵、管道过滤器、回流管道及吸药管道及吸药管道，出药管道、溶解箱溢流管、放空管及必需管道阀门和配件、安全所需管件及阀门。说明：工业净化水系统PAC投加计量泵流量50L/h,压力0.5MP；生产废水处理系统PAC投加计量泵流量300L/h,压力0.5MP；搅拌器由电机、减速器、搅拌棒组成，转速52rpm；装置全部部件包含工作平台、扶手等均安装在同一个碳钢底盘上。二、加药装置使用用户根据投加料溶液百分比来配置药剂，经过计量泵来正确投加：1、连接加药装置，然后检验每个法兰接口，加以固紧，以免流体泄漏。2、连接计量泵电源:(1)、打开电控柜接线盒，将符累计量泵电动机要求三相四线制电源线接入对应接线端子。(2)、经过控制操作开关瞬时开启搅拌机，观察电动机转向，若转向正确，固定好接线盒。若转向不正确，调整相序后再固定好接线盒。3、关闭排污阀。将药液容器加满药液。4、开启加药系统阀门，开启计量泵。尤其注意：1、加药时，打开开启计量泵（应确保此计量泵及相关管路通畅完好）对应一路管路，关闭另一路管路。2、装置顶部设有溢流管，预防药液溢流，经过排污管路流出。3、在加药计量泵入口处设有管式过滤器，预防大颗粒固体物质进入计量泵，将计量泵损坏。三、加药装置维护加药装置管路应随时保持通畅，定时不定时地对装置各连接部位、过滤器、进料口、出料口等进行检验，观察这些部位是否有沉积物质，如发觉这些症状，应立即加以清理。要定时检验计量泵进料口是否堵塞，对管线、过滤器定时清洗，以防堵塞。定时检验搅拌装置，查看搅拌轴是否转动灵活，叶轮是否扭曲变形，联轴套是否松动，以免轴扭力过大，消耗搅拌功率，如有损坏应立即更换。要定时对安全阀、压力表及各管线阀门进行检验，以免发生泄露事件。备用泵和使用泵应交替使用，避免长久启用或停用同一台泵。四、常见故障及排除方法故障 原因消除方法安全阀不排放液或额定排量不足(注：针对于液压隔膜泵说明)进口管路堵塞或阻力太大疏通进口管路及采取对应方法降低阻力进口管路连接处空气进入拧紧连接丝扣或密封接口填料漏损严重拧紧或更换填料泵体内管路内有空气排除空气液压室内有空气排除空气进出口单向阀关闭不严检验阀座、清洗或更换阀球进出口单向阀处密封垫泄漏检验密封面或更换密封圈补油阀不补油，补油不足，补油频繁或泄露调整补油阀弹簧松紧或整修补油阀密封面，清洗及更换钢球放气阀密封不严关紧放气阀安全阀起跳频繁调整弹簧松紧，找出原因采取对应方法消除输送介质不清净用过滤等方法清净隔膜腔内限制板处密封不严拧紧泵头端部螺丝或找出原因进行消除闷头螺钉密封不严拧紧闷头螺钉液压油不清净，引发三阀工作不正常更换清净液压油计量精度降低同上述各条原因按上述对应方法消除电机转速不稳稳定电阀频率及电压流量调整机构调量螺丝磨损或窜出更换磨损件或找出原因消除传动减速机振动及噪音泵超负荷运转降低负荷量液压室内过压，安全阀不起跳调整或更换安全阀弹簧填料过紧，发烧摩擦力过大放松或更换填料蜗杆窜动找出原因进行消除传动零件间隙增大找出原因，调整间隙或更换磨损件
