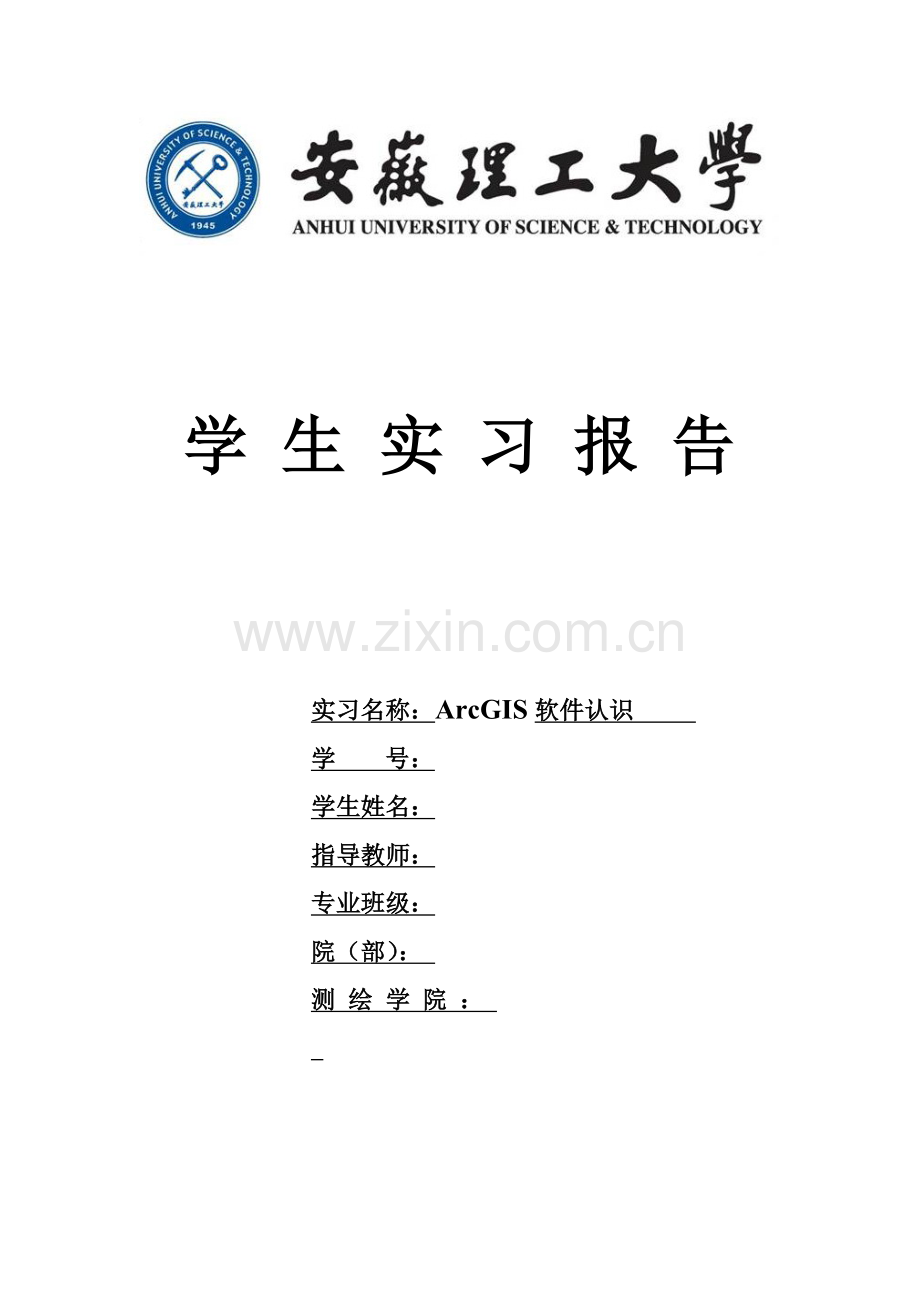

学 生 实 习 报 告

实习名称：ArcGIS软件认识
学 号：
学生姓名：
指导教师：
专业班级：
院（部）：
测 绘 学 院 ：

实习成绩评定表
指导老师评语：

成绩：

指导老师：

年 月 日

一、实习目的：
通过接触了解ArcGIS软件的基本功能使用该软件制作地图的基本流程， 对本专业有一个感性认识，树立正确的专业思想，提高自己的实践操作技能。
二、实习任务：
1、掌握在ArcGIS中数据的创建与组织方法；
2、利用现有图矢量化获得数据，并对数据进行编辑操作，包括投影转换、符号化、拓扑构建、注记标注基本内容
三、实习准备：
1、具有坐标系的合肥市市区图
2、ArcGIS10.0软件
四、实习内容：
1、在ArcCatalog中创建个人地理数据库：
打开ArcCatalog，在Folder Connector中选择个人数据库存放位置，右击→New→Personal Geodatabase, 右击Personal Geodatabase→New→Feature Class,在弹出的New class feature窗口中为新要素类设置名称、类型和坐标系

2、投影转换：
对于具有不同元数据的数据文件要进行坐标系转换使坐标系统一。在ArcMap中添加数据“合肥市市区图”，打开ArcToolbox→Data Management Tools→Projections and Transformations→Project Raster，在弹出窗口中设置参数，并点击OK。

3、矢量化
在ArcCatalog中创建“道路”、“面状水系”、“植被”、“地标物”等要素类，并添加到ArcMap图层中，并注意各要素类的坐标系要与底图相同，或是与数据框相同。
以线图层“面状水系”为例,打开Editor工具条→在Organize New Templates中选择要素图层“面状水系”，在Create Features显示框中点击“面状水系”开始选点连线矢量化：

4、拓扑构面：
对线状图层“面状水系”进行拓扑构面。
在ArcCatalog中创建面状图层“面状水系2”，并添加到ArcMap图层中，点击Editor→More Editing Tools→Topology，在Topology工具条上点击Map Topology,在弹出的对话框中选择参与拓扑的图层“面状水系”和“面状水系2”，容差保留默认值。在“面状水系”图层中选中参与拓扑的要素，选中“面状水系2”，点击Topology 具条上Construct Polygons工具完成拓扑构面。

5、数据编码：
对“面状水系2”图层中地物进行编码。关闭Editor编辑器，右击图层→Open Attribute Table→Table Options→Add Field添加“NAME”和“GBCODE”字段，打开Editor，编辑字段。

6、符号化和注记标注
为“面状水系2”中地物添加注记。右击图层→Properties→Symbology,若不考虑不同湖泊的差异则在Features中对所有要素进行统一符号和颜色的设置，如果考虑差异则在Categories中以GBCODE为Value Field对不同湖泊进行不同符号化：

在Lables中选中“Lable Features In This Layer”，“Lable Field”栏中选择“NAME”字段，对字体和字号进行设置，点击OK，完成名称注记。

7、缓冲区建立
点击菜单栏中的Geoprocessing→Buffer,添加缓冲图层，进行缓冲半径与类型设置，点击OK，创建缓冲区。

8、图幅整饰
点击主菜单栏View→Layout View，对地图进行调整查看
点击主菜单栏Insert→Scale Bar，选择适宜的比例尺：

同上，再进行插入图例与配图操作。
五、实习心得：
通过此次软件认识实习，我对ArcGIS10.0软件的基本功能及相关知识有了更多的了解，并掌握了其基本操作技能，大大提高了我的实践动手能力；对本专业在地图编制这一领域的应用也有了更为深刻的认识。以下是在本次实习中获取的一些经验与认识：
1、在ArcCatalog中创建要素类时，对于同一幅地图的不同要素类要存储在同一文件夹或数据库中，这样在进行矢量化时不会出现不同存储位置下的要素不能进行编辑的情况。
2、未对数据框进行坐标系设置则数据框坐标系默认为第一个被加载的数据的坐标系；在添加数据前对数据框进行坐标系预定义，添加坐标系不同的数据时选择数据框坐标系不会更改数据的原坐标系。
3、在ArcToolbox中对数据进行坐标系转换前提是转换前后的坐标系的参考椭球要一致，若不一致则要先进行不同参考椭球间的参数转换。
4、在矢量化地物时，对同一类地物存储在到同一要素类中，例如同是道路的高速路与省道，然后根据编码进行区分和符号化。
