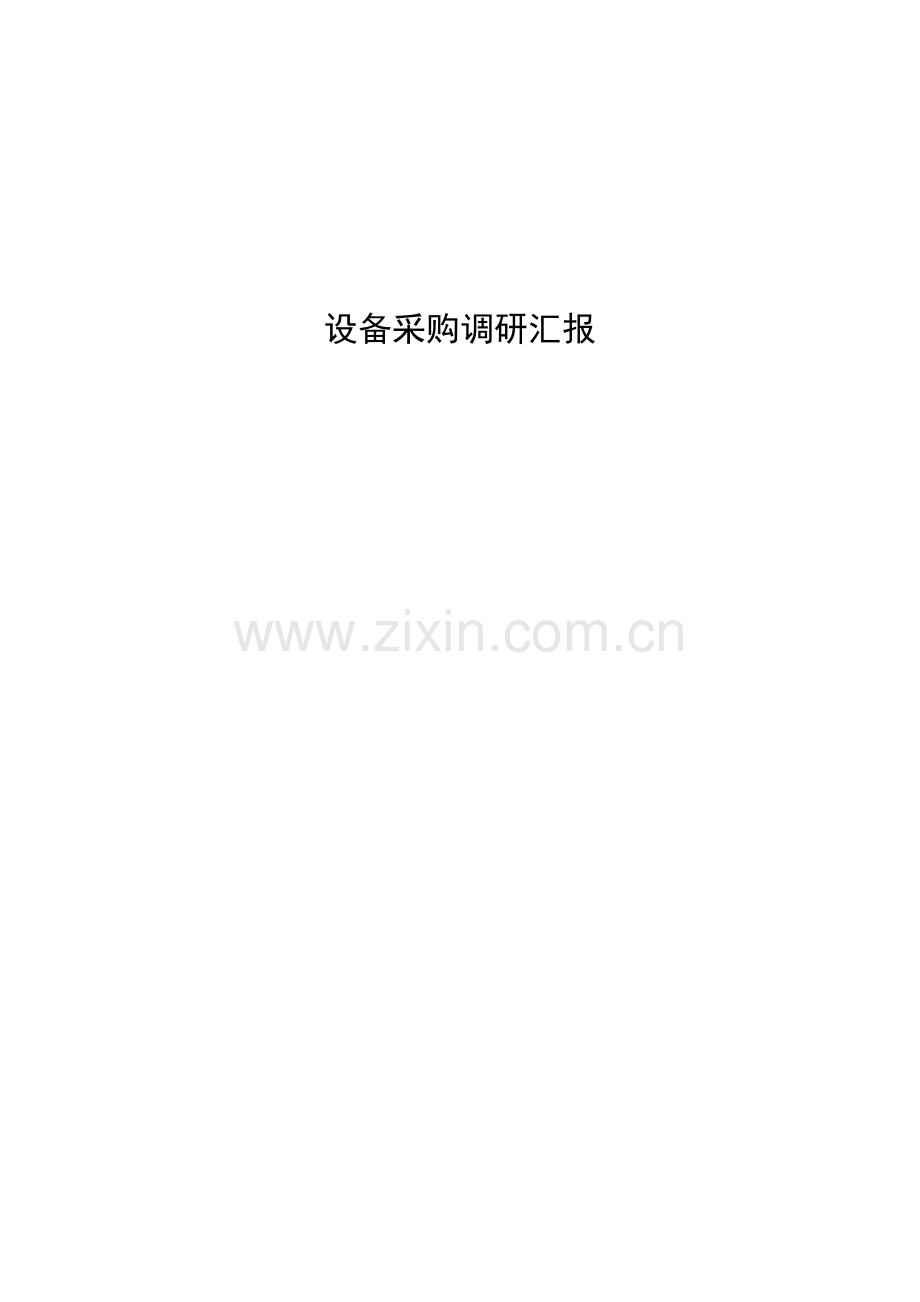

设备采购调研汇报

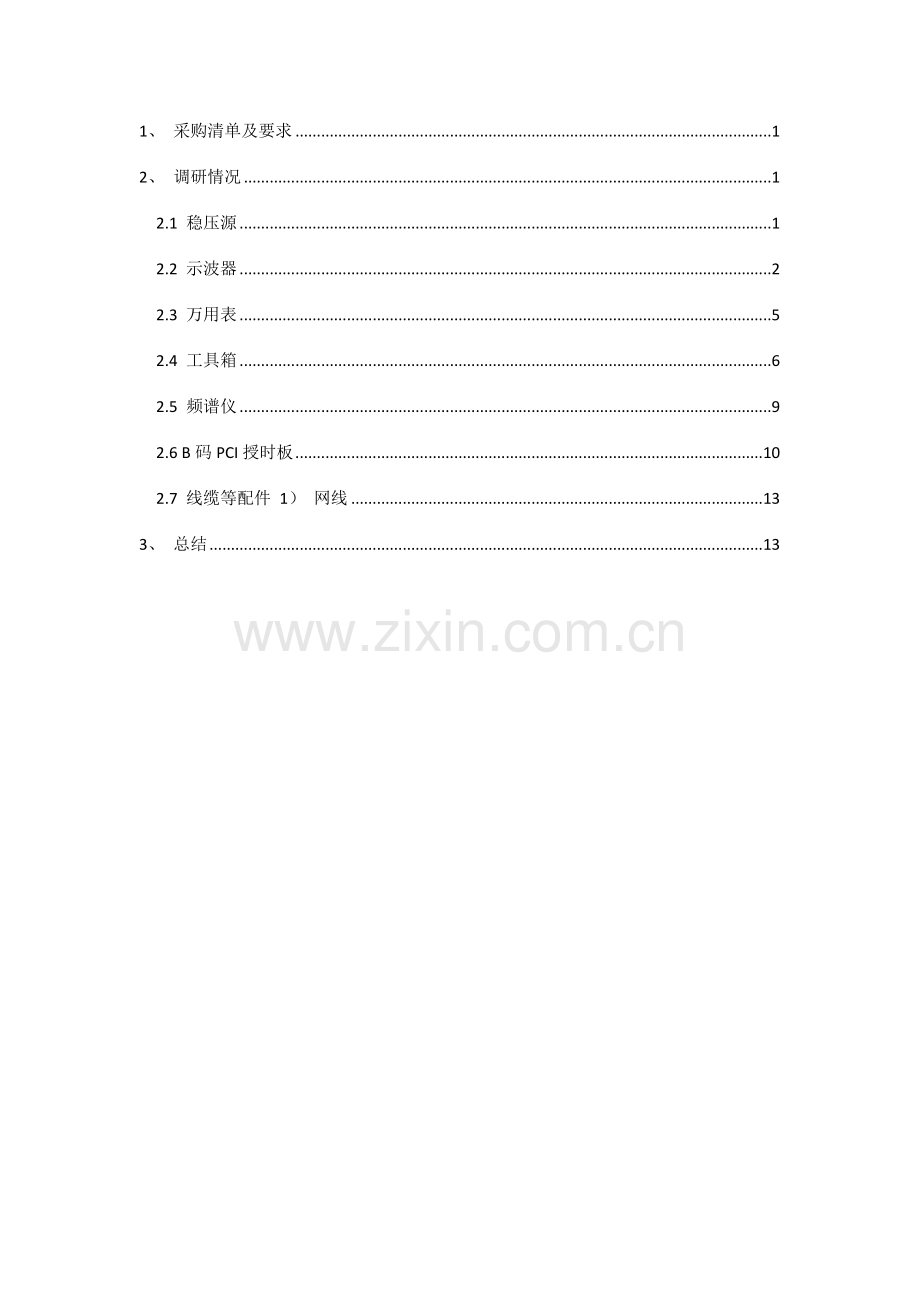

1、 采购清单及要求 1
2、 调研情况 1
2.1 稳压源 1
2.2 示波器 2
2.3 万用表 5
2.4 工具箱 6
2.5 频谱仪 9
2.6 B码PCI授时板 10
2.7 线缆等配件 1） 网线 13
3、 总结 13

1、 采购清单及要求
设备
数目
品牌/型号
要求
稳压源
1
Keysight（原Agilent）
双路输出，0~36V
示波器
1
Keysight
带宽100MHz~150MHz以上
万用表
1
FLUCK 17B
--
工具箱
1
--
--
频谱仪
1
Keysight
--
B码PCI授时板
1
--
PCI卡槽供电，B码输入接口为标准RS422 DB25/DB9
线缆
网线
1
--
长度约20m
SMA转接线
/转接头
4
--
转接后完成射频线缆公头和用户终端公头连接
其它
--
--
--
2、 调研情况
2.1 稳压源
依据Keysight稳压源产品手册（见附件《Keysight-稳压源》），可实现0~36V供电双路稳压源有以下型号：
6622A、E3647A、E3649A、U8032A
其中U8032A配置较低，不含有和电脑相连接口，故未进行考虑。对比其它三种型号稳压源关键参数以下表所表示。
型号
6622A
E3647A
E3649A
功率/w
100
60
100
Vmax/V
20/50
35Vr1 / 60Vr2
35Vr1 / 60Vr2
Imax/A
4/2
0.8Ar1 / 0.5Ar2
1.4Ar1 / 0.8Ar2
Num of ranges
2
2
2
PC接口
GPIB
GPIB
GPIB
文波和噪声mVp-p
3
8
8
尺寸
Full RU w x 3 RU h
1/2 RU w x 3 RU h
1/2 RU w x 3 RU h
基础配置价格
US$ 9,938
（￥61695）
US$ 1,183
（￥7334）
US$ 1,427
（￥8858）
备注
RU refers to rack unit of a standard 19” EIA equipment rack. The width is either 1/2 or full.
The height is in number of rack units which are 1.75”(44.4 mm) each. For example: a 3 RU h has a height of 5.25” (133.3 mm)
综合考虑稳压源功率、电流等基础指标，提议选择型号E3649A。
咨询代理商Keysight E3649A稳压源价格约为10500元。
2.2 示波器
1） 选择依据
A、决定示波器带宽关键原因为被测信号最快上升时间，以示波器带宽计算过程为例进行说明。
步骤一：确定信号最快上升/下降时间RF；
步骤二：计算最高信号频率：
f=0.5/RF(10%~90%)
f=0.4/RF(20%~80%)
步骤三：依据所需精度计算示波器带宽
精度
高斯频响
最大平坦频响
20%
BW=1.0*f
BW=1.0*f
10%
BW=1.3*f
BW=1.2*f
3%
BW=1.9*f
BW=1.4*f
备注
大多数带宽参数在1 GHz及以下示波器通常表现为高斯响应；带宽规格超出1 GHz示波器通常则含有最大平坦频率响应
对于在测量500ps上升时间(10-90%)时含有正确高斯频率响应示波器，确定其所需最小带宽；假如信号上升/下降时间约为500ps(按10%到90%标准定义)，那么该信号最大实际频率成份((fknee)就约为1GHz。
fknee=(0.5/500ps)=1GHz
假如在进行上升时间和下降时间参数测量时许可20%定时误差，那么带宽为1GHz示波器就能满足该数字测量应用要求。但假如要求定时精度在3%范围内，那么采取带宽为2GHz示波器愈加好。
B、示波器系统带宽由示波器带宽和探头带宽共同决定。
高斯频响：示波器系统带宽=示波器带宽2+探头带宽22
最大平坦频响：示波器系统带宽=min{示波器带宽，系统带宽}
C、影响示波器带宽原因：采样率和频响曲线
高斯频响：采样率需不低于示波器带宽*4;
最大平坦频响：采样率需不低于示波器带宽*2.5.
D、采样率并非越高越好，过高会造成：
多个ADC拼接，波形失真；
ADC有效位数降低。
2） Keysight示波器
依据Keysight示波器产品手册（见附件《Keysight-示波器》），满足带宽略高于100MHz~150MHz产品有以下型号：
U2700系列、1000系列、X系列
其中U2700系列不含有计算机控制功效；1000系列为经济型低配示波器，标配端口仅有USB2.0，支持USBTMC 远程 PC 控制 (仅 A 型)；X系列一样为经济型，分为DSO和MSO两类，后者增加了8通道数字信号。不一样型号示波器关键参数对比情况见下表。
型号
DSO1022A
DSO1024A
MSOX2022A
DSOX2022A
MSOX2024A
DSOX2024A
带宽
200MHz
200MHz
200MHz
200MHz
200MHz
200MHz
采样率
2GSa/s
2GSa/s
每通道1GSa/s
2GSa/s
2GSa/s
2GSa/s
通道数
2
4
2+8数字
2
4
4+8数字
最大存放深度
20kpt/s
20kpt/s
100kpt/s
100kpt/s
100kpt/s
100kpt/s
特点
价格最低经济型便携式示波器
价格最低经济型便携式示波器
含有 50,000 个波形/秒更新速率，能够提供满足目前需求卓越性能和功效
含有 50,000 个波形/秒更新速率，能够提供满足目前需求卓越性能和功效
含有 50,000 个波形/秒更新速率，能够提供满足目前需求卓越性能和功效
含有 50,000 个波形/秒更新速率，能够提供满足目前需求卓越性能和功效
基础配置价格
US$ 1,949
（￥12099）
US$ 2,402
（￥14911）
US$ 3,273
（￥20318）
US$ 2,460
（￥15271）
US$ 3,029
（￥18804）
US$ 3,842
(￥23851)
注
价格为官网中国售价，咨询代理商DSOX2024A售价约24500元（一般发票），基础配置含探头
2.3 万用表
FLUKE 17B为FLUKE企业经济型万用表，现在已升级为FLUKE 17B+，为老型号直接替换品。
新老型号在性能和关键参数上一致，关键区分在显示器、显示速度、万用表支架和危险电压报警功效等方面，具体参数对比见下表。FLUKE 17B+具体参数见附件《FLUKE 17B+ 产品手册》P19~P23。

产品价格：FLUKE官方旗舰店报价:806元（含表笔2支）
2.4 工具箱
主流品牌有史丹利（STANLEY）、世达（SATA）等，这里关键考察了史丹利工具箱（美国史丹利是一家俱有160多年历史世界著名工具产品制造商，旗下拥有Stanley&reg，Proto&reg，Fatmax&reg，Facom&reg等多个一线工具品牌，）。关键有25件、42件和60件三种型号。

价格依次为：199（25件）、298（42件）、399（60件）。
2.5 频谱仪
考虑到预算问题，此处仅考察了Keysight最经济三款频谱仪，型号分别为N9010A、N9320B、N9322C，相关参数对比以下：
型号
N9010A
N9320B
N9322C
频率范围
10 kHz to 44 GHz
9 kHz to 3 GHz
9 kHz to 7 GHz
相位噪声@1GHz, 10 kHz offset
–105 dBc/Hz
–90 dBc/Hz
–90 dBc/Hz
Maximum third order dynamic range, 1GHz
112 dB
76 dB
83 dB
Displayed average noise level, 1 GHz
–163 dBm
–145 dBm
–152 dBm
Standard attenuator range/step
60dB/10dB
70dB/1dB
50dB/1dB
Overall amplitude accuracy
±0.27dB
±0.5dB
±0.6dB
基础配置价格
US$ 17,942
(￥111383)
US$ 9,287
（￥57653）
US$ 12,856
（￥79810）
注
N9322C咨询代理商价格为9元
2.6 B码PCI授时板
未调制B码表示为IRTG-B（DC），调制后为IRTG-B（AC）。IRTG-B（DC）通常采取TTL接口和RS422接口。精度方面，IRTG-B（DC）码同时精度可达几十纳秒，IRTG-B（AC）码同时精度通常为10~20微秒。
本文关键考察了西安同时电子科技SYN4607型B码-PCI授时卡和北京泰福特电子HJ5446-BD PCI B码解码卡，SYN4607型B码-PCI授时卡基础参数见下表（更多内容见附件《SYN4607型B码-PCI授时卡》）：

SYN4607型B码-PCI授时卡价格为
IRTG-B（DC）码：3200（美标）、4200（军标）；
IRTG-B（AC）码：5200（美标）、6200（军标）.
HJ5446-BD PCI B码解码卡参数以下，接口等可依据用户需求进行定制，AC、DC可选、接口可选，1片价格为1.6万元。
1、输出信号
10MHz1路，BNC，标准正弦波，12dBm±1dB, 50Ω
2、正确度

3、稳定度
10ms
4、相位噪声
Hz （dBc/Hz） 10-125、100-135 、1k-140、>10k-160
5、失真
谐波: ≤-50dBc ；非谐波: ≤-100dBc 频率重现性 ＜5 E -11 (断电二十四小时后) 5MHz，1MHz各1路 指标同10MHz
6、隔离分配放大器接口
输 入：1路，BNC，阻抗：50Ω 幅度：≤4V（峰值）：≤5V/TTL 波形：任意 带宽：DC---160MHz 输 出：4路，BNC，阻抗：50Ω 增益：1 隔离：≥ 40dB
7、频率调整
前面板手动频率微调（多圈电位器） 频率调整灵敏度：（2~3）E-12/格 频率调整最大范围：±2 E -9
8、磁场灵敏度
＜2 E -11/高斯(水平面或X.Y轴) ＜1 E -10/高斯(三维或Z轴)
9、显示
指示灯显示电源、锁定
10、物理及环境参数
尺寸：标准PCI办卡
11、标准配置
主机:1台 1米电源线:1根 汉字说明书:1本
12、可选型号：
Opt B：IRIG-B（DC、AC）码输出 Opt E：电信E1信号输出 Opt F：DCF77码输出 Opt G：GPS接收机驯服功效 Opt N：NTP模块输出 Opt P：增加同时分频秒接口
13、同时入：
1路，BNC，TTL电平，将外同时1pps信号接入 ,同时触发（按钮）：按下此按钮，连续1秒，即输出1PPS前沿和输入1PPS（连续1秒内出现）前沿对齐。每按一次，同时一次。
14、分频出:
1路，BNC，TTL电平，将外同时1pps信号接入
15、同时输出精度：
±50 ns
16、自定制：
可选择便携式机箱（HJ5410B） 冗余供电方法可选：48V、24V、12V 可定制输出TTL电平方波频率信号 可定制2.048MHz等频点输出
2.7 线缆等配件
1） 网线
依据现场尺寸图纸估算，所需机柜至工作台网线长度约20m。市面上五类网线（传输率为100MHz）价格约50元。
2）SMA转接头（线）
国星用户终端上射频线缆输入为SMA-J型接口（即公头），综保提供射频线缆一样为SMA-J型，所以需要2组SMA转接头（线），价格约10元/个。
3、 总结
综合考虑预算和设备性能，提出以下采购方案。
设备
数目
品牌/型号
价格/元
稳压源
1
Keysight E3649A
10500
示波器
1
Keysight MSOX2024A
18804
万用表
1
FLUCK 17B
806
工具箱
1
史丹利
399
频谱仪
1
Keysight N9322C
9
B码PCI授时板
1
西安同时电子科技SYN4607型B码-PCI授时卡
DC：4200
AC：6200
线缆
网线
1
--
50
SMA转接线
/转接头
4
--
40
总价
126799/128799
