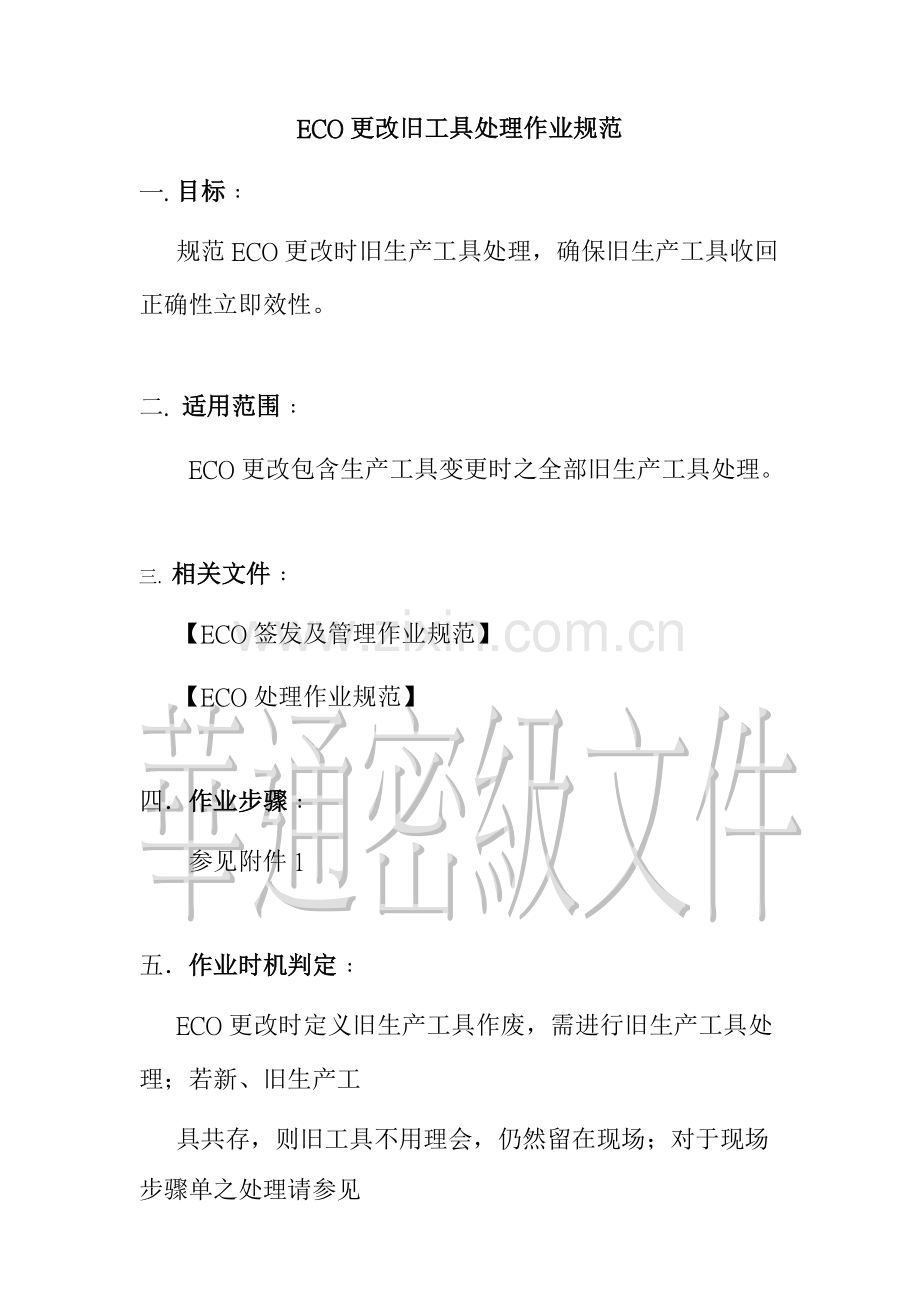

ECO更改旧工具处理作业规范
一. 目标﹕
规范ECO更改时旧生产工具处理，确保旧生产工具收回正确性立即效性。

二. 适用范围﹕
ECO更改包含生产工具变更时之全部旧生产工具处理。

三. 相关文件﹕
【ECO签发及管理作业规范】
【ECO处理作业规范】

四．作业步骤﹕
参见附件1

五．作业时机判定﹕
ECO更改时定义旧生产工具作废，需进行旧生产工具处理；若新、旧生产工
具共存，则旧工具不用理会，仍然留在现场；对于现场步骤单之处理请参见

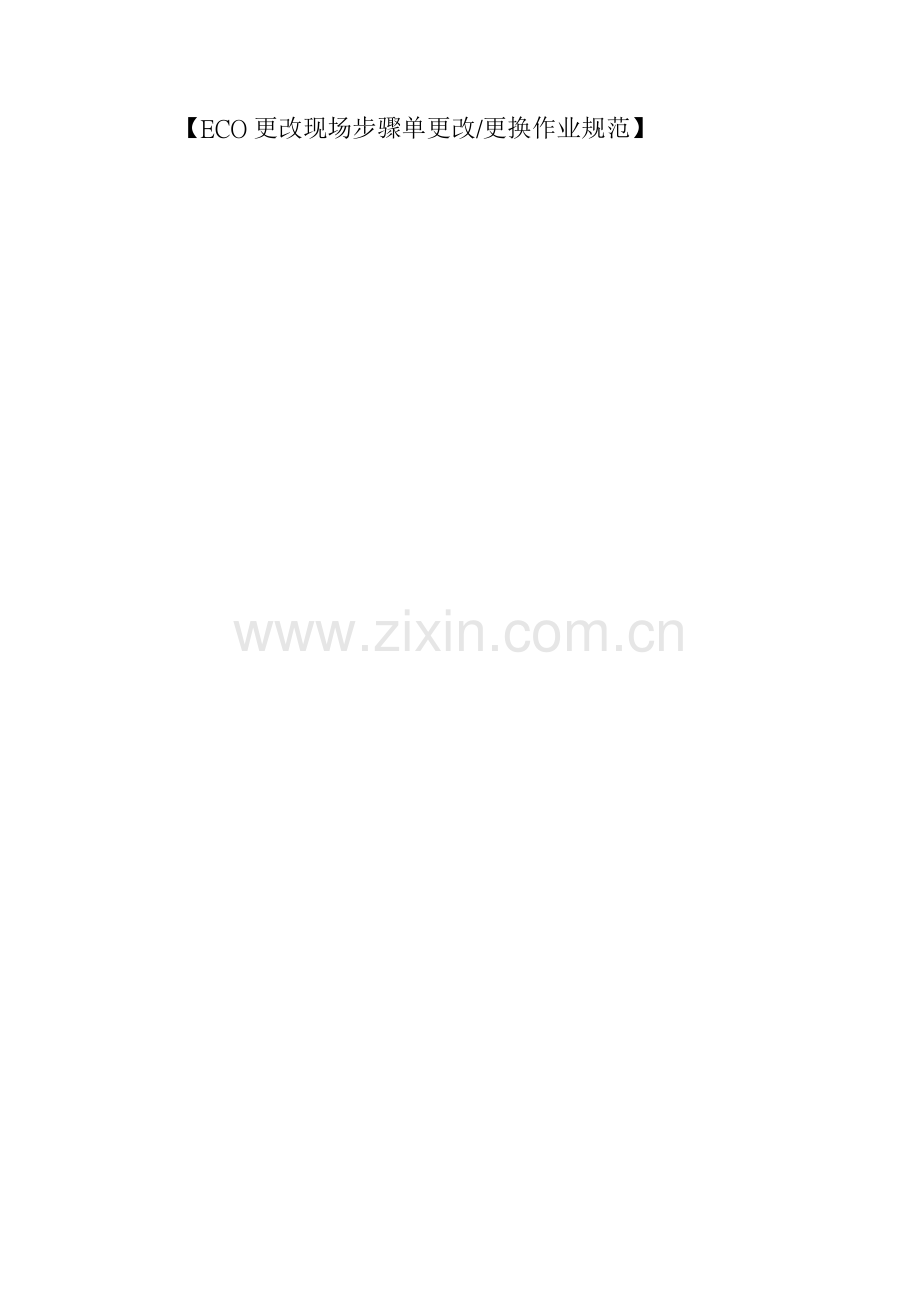

【ECO更改现场步骤单更改/更换作业规范】

六．作业说明﹕
6-1 确定ECO系统旧工具处理各单位之职责
作业单元
职责
作业内容
备 注
ECO中心
旧工具处理方法判定
1 判定需立即收回之旧工具
2 判定需WIP完成收回之旧工具
参考规范【ECO处理作业规范】

ECO中心

ECO旧工具之计算机帐查询，旧生产工具收回传票之填写、发送
1 开立ECO更改各项底片查检表，并将查检表送给摄影房签收，拿回第一联存档
2 开立各相关单位旧生产工具收回传票,填写现场应收回之生产工具种类及数量，并指定收回日期立即间
3 将填写好之传票分发至各使用生产工具单位，签字
后留下第一联
各传票填写旧工具处理方法标准上以ECO B式为准
内层课
（27#）
外层课
（07#/077#）
绿漆课
（182#/183#
/54#/19#）
签收旧生产依据收回
传票，清理全部现场之相 应，送回旧生产工具及传票
1 签收ECO中心发出旧生产工具收回传票
并依传票上填写料号版序找出对应全部旧工
具，并连同传票一起在指定之回收时间内送回摄影
房, 等候新生产工具

1 延迟时间送回时须注明原因，并有领班以上人员署名
2. 现场底片数量和传票数量不一致 时，应通知ECO中心，便于核实，并须注明。
钻孔课
签收旧生产依据收回
传票，送回旧孔位底片
1 签收ECO中心发出旧生产工具收回传票，并依传 票上填写料号、版序、样板号找出对应孔位底片，并连同传票一起在指定之回收时间内送回制前工程课数据管理员签收, 等候新生产工具
1 延迟时间送回时需注明原因，并
有领班以上人员署名
2 若现场无此孔位底片时，也.需将
传票送回制前工程课，便于数据
管理员核实。
作业单元
职责
作业内容
备 注
成型课
22#
签收旧生产工具收回
传票，送回旧工程图
及旧生产工具收回传
票
1 签收ECO中心发出旧生产工具收回传票并依传 票上填写料号版序找出对应旧工程图，并连同传票一起在指定之回收时间内送回交给制前工程课数据管理员签收, 等候新生产工具
1 延迟时间送回时需注明原因，并有
领班以上人员署名
2 若现场无此工程图时，也.需将传票
送回制前工程课，便于数据管理员
核实。
制前工程课
摄影房
1 签收底片查检表，
实施底片停送通知
2 签收现场送回之旧工
3 具收回之传票，并清点收回之旧底片和传票之标示是否一致
1 接到ECO更改各项底片查检表时，立即签收，并将
第一联返回给ECO中心
2 于接到生产单位收回生产工具时,检验数
量应和传票上记载一样
3 签收并确实填写签收工具种类及数量。
4 将传票第二联送回ECO中心将收回之工作底片专柜存放,待ECO制作规范进入时,取出存档并将收回之工作底片报废或作局部更改,然后将更更正确之工作底片送回生产单位
数量和传票上记载不一样; 洽生产
单位澄清/确定
制前工程课
数据管理员
1 旧工具收回传票之
签收
2 旧程序之报废
1. 于接到生产单位收回生产工具时,检验数量应和传
票上记载一样,并将DNC挡联机锁住
2. 将传票第二联送回ECO中心
3. 将样板专柜存放,待ECO C式窗体进入时, 取出报废或作局部更改,并将正确之样板送回生产单位,将DNC联机解开

数量和传票上记载不一样，洽生产
单位澄清/确定

作业单元
职责
作业内容
备 注
ECO中心
跟催旧工具收回
1. 确实查对收回报废之工具和指定时间内收回
2. 实施立即报废收回传票follow-up
3. 实施WIP完成时收回follow-up

未于指定时间内收回:
统计/反应给主管
¯
知会相关单位提出改善对策
¯
ECO中心跟催以后结果
¯
结案

6-2 ECO中心旧工具处理作业步骤
1 依据【ECO处理作业规范】，填写ECO B式
2 将B式定义为立即收回作废之工具登录于【ECO旧生产工具立即收回/报废
FOLLOW-UP LIST】（见附件九）
3 将B式定义为WIP完成收回作废之工具登录于【ECO旧生产工具WIP完成收
回/报废FOLLOW-UP LIST】（见附件十）
4 填写各旧工具收回传票，将ECO.NO.、料号、版序、目前日期，在表头上处
理方法处勾出立即收回或WIP完成后收回，并将WIP完成后收回传票存放等
WIP计算机帐过工具站以后再取出查工具计算机帐并立即收回
5 查旧工具计算机帐﹕（立即收回作废之旧工具需立即查，WIP完成后收回作废
之工具应在WIP帐过工具站时查）
A．进入DEC系统

（画面一）

B．在画面一输入USERNAME﹕MGR；输入PASSWORD﹕XXX
C．在画面二 “SELECT JOB NO. : ”处输入“8”，进入下一选择项目

（画面二）
D．在画面三输入SELECT JOB NO. : 13，进入画面四
（画面三）

（画面四）

¶在“SELE-BY: _ (EC/FILM/PN)”处输入“P”
·在“ FILM-CD: ____”处可直接跳过
¸在“FROM-PN: _______”处输入查帐之料号
¹在“P#: ___”处输入底片之站别
º在“FUNC: _ (Y/N/E)”处输入“Y”确定
»统计同一料号同一版序同一站之底片数目
6将查出之旧工具套数填写在传票之“现场应有套数”处
7 填写工具收回时限，此时应注意﹕A.若ECO更改会影响到用户，用户期望用新
工具做，则不管新工具是否能立即提供，时限应缩为最短。B.若为纯厂内ECO
而且依旧工具生产之产品用户一样允收，而且交期很急时，则能够将收回时限
合适延长，但必需在新工具提供之前收回。
8 传票送出，送传票者需署名，将传票交给工具管理员或领班签收，收回第一联
存档。
七．ECO旧生产工具FOLLOW-UP:
1. 实施立即收回传票follow-up﹕
1-1. 登录【ECO旧生产工具立即收回（报废）follow-up list】（见附件九），
作为管理及追踪之依据
1-2.统计传票通知时间及收回时间，ECO中心每日CHECK旧生产工具
收回情况，且天天将还未收回之生产工具，通知相关制程主管处理
2. 实施WIP完成时收回传票follow-up
2-1.登录【ECO旧生产工具WIP完成时收回（报废）follow-up list】（附
件十），作为管理及追踪之依据
2-2.ECO中心每七天约两次CHECK旧生产工具收回情况，且将还未收回
之生产工具，通知相关制程主管处理
八．各传票及报表填写说明﹕
1． ECO更改各项底片查检表（见附件二）﹕
按空格栏及提醒填写完整，没有此项则划掉。须注意是﹕提醒内容应填写代号（A:只更改版序,B:局部更改 C:重做 D:WIP完成后，才可报废），代号“D”为附加项，只有在WIP完成收回之项目须加上这一代码。
2． 旧生产工具收回传票（钻孔）（见附件三）﹕
A旧生产工具立即收回﹕在“立即收回” 前划“4”，填写处理日期、处理时限（通常填写处理日期之当日）、ECO. NO.、料号版序、样板号（即孔位底片编号，在步骤单上钻孔径数据域上可查到），在工具站（依步骤单，除02#/14#外有其它钻孔站别，应在空格栏填写）用“4”划出，没有之站别则划掉，“送传票”栏由送传票者在传票送出时署名。
B旧工具WIP完成后收回﹕在“WIP完成后收回” 前划“4”，填写处理日期、处理时限（应在全部之WIP过当站时填写）、ECO. NO.、料号版序、样板号（即孔位底片编号，在步骤单上钻孔径数据域上可查到），在工具站（依步骤单，除02#/14#外有其它钻孔站别，应在空格栏填写）用“4”划出，没有之站别则划掉，“送传票”栏由送传票者在传票送出时署名。
3． 旧生产工具收回传票（成型）（见附件四）﹕
填写方法和钻孔传票相同
4． 旧生产工具收回传票（内层）（见附件五）﹕
A旧生产工具立即收回﹕在“立即收回” 前划“4”，填写处理日期、处理时限（通常填写处理日期之当日）、ECO. NO.、料号版序，在现场应套数处填写内层底片之计算机帐，“送传票”栏由送传票者在传票送出时署名。
B旧工具WIP完成后收回﹕在“WIP完成后收回” 前划“4”，填写处理日期、处理时限（应在全部之WIP过当站时填写）、ECO. NO.、料号版序、现场应套数处填写内层底片之计算机帐（在WIP过内层蚀铜后填写），“送传票”栏由送传票者在传票送出时署名。
5． 旧生产工具收回传票（外层）（见附件六）﹕
传票填写和“旧生产工具收回传票（内层）”相同
6． 旧生产工具收回传票（绿漆）（见附件七）﹕
传票填写和“旧生产工具收回传票（内层）”相同
7． 旧生产工具收回传票（印刷）（见附件八）﹕
传票填写和“旧生产工具收回传票（内层）”相
8． ECO旧生产工具立即收回（报废）follow-up list（见附件九）﹕
9． ECO旧生产工具WIP完成收回（报废）follow-up list（见附件十）

九．其它﹕
1. 本规范删除、修改单位为工程部制前工程课。
2. 本规范程序审核单位为品保部。
3. 本规范实施单位为制前工程课及各相关生产单位。
4. 生产单位如有意见，应反应工程部制前工程课，经讨论或检验后，有制前工程课进行修订。
5. 本规范由品保部蓝图室保管，如要进行借阅、影印，须经相关单位同意方可实施。
6. 本规范如有不足之处，得依相关行政命令或要求实施。

附件一

附件二
ECO更改各项底片查检表

管制項目﹕
一﹕存檔底片集中管理
1. 客戶原稿底片
2. 工作存檔底片
二﹕檢查量產W/F進度表
1. 未做好者，无须續做
2. 已做好未送出者，不可送出
簽 發 日 期﹕ 99.5.10
填 表 人﹕ 陳祥琮
摄影房 簽收﹕
P/N-REV
内层
外层
D/F S/M
INK S/M
抗镀金D/F
抗镀金INK
印字
Q205005-223
B
B+D
B+D
B+D

B+D

注﹕1. A:只更改REV B:局部更改 C:重做 D:WIP完成后，才可报废
2. 此查检表关键目标为﹕摄影房作SORTING用，以发挥时效性。摄影房仍需依ECO内容及底片制作规范作业
第一联（白色）﹕ECO中心存 第二联（红色）﹕摄影房
步骤﹕ ECO中心 摄影房 ECO中心
FM.NO.Y30064-REV-B

附件三
旧生产工具收回传票（钻孔） （第一联）
1. 处理方法﹕ 4 立即收回 WIP完成后收回 2. 处理时限﹕ 5 月 10 日 16 时前收回
钻孔﹕ 打带室﹕ 送传票﹕ 陈祥琮 日期 99 年 5 月 10 日
ECO. NO.
样板号
料号
版序
现有钻孔DNC
签收钻孔DNC
签收
#02
#14

孔位底片
#02
#14

孔位底片
9950145
14515
Q205005
223
4

4

生产单位确定厂外加工外包工具已收回并署名﹕ ECO中心﹕ 月 日 时 分
第一联（白色）﹕送传票 第二联（蓝色）﹕ECO中心 第三联（黄色）﹕打带室 第四联（红色）﹕钻孔
步骤﹕ ECO中心 摄影房 钻孔课 ECO中心
FM.NO.Y30065-REV-B

附件四
旧生产工具收回传票（成型） （第一联）
1. 处理方法﹕ 立即收回 4 WIP完成后收回 2. 处理时限﹕ 月 日 时前收回
成型﹕ 打带室﹕ 送传票﹕陈祥琮 日期 99 年 5 月 10 日
ECO. NO.
料号
版序
现有工具
送回工具
签收工具
工程图
#141
#22
#141
#22
#141
#22
9950145
Q205005
223

4

生产单位确定厂外加工外包工具已收回并署名﹕ ECO中心﹕ 月 日 时 分
第一联（白色）﹕送传票 第二联（蓝色）﹕ECO中心 第三联（黄色）﹕打带室 第四联（红色）﹕成型
步骤﹕ ECO中心 摄影房 成型课 ECO中心
FM.NO.Y30066-REV-B

附件五
旧生产工具收回传票（内层） （第一联）
1. 处理方法﹕ 4 立即收回 WIP完成后收回 2. 处理时限﹕ 5 月 10 日 16 时前收回
内层﹕ 摄影房﹕ 送传票﹕ 陈祥琮 日期 99 年 5 月 10 日
ECO. NO.
料号
版序
内 层 底 片
备注
现有套数
送回套数
签收套数
9950145
Q205005
223
4

生产单位确定厂外加工外包工具已收回并署名﹕ ECO中心 月 日 时 分
第一联（白色）﹕送传票 第二联（蓝色）﹕ECO中心 第三联（黄色）﹕摄影房 第四联（红色）﹕内层
步骤﹕ ECO中心 摄影房 内层课 ECO中心
FM.NO.Y30067-REV-B

附件六
旧生产工具收回传票（外层） （第一联）
1. 处理方法﹕ 立即收回 4 WIP完成后收回 2. 处理时限﹕ 月 日 时前收回
外层﹕ 摄影房﹕ 送传票﹕ 日期 99 年 5 月 10 日
ECO. NO.
料号
版序
外 层 底 片
备注
现有套数
送回套数
签收套数
9950145
Q205005
223

生产单位确定厂外加工外包工具已收回并署名﹕ ECO中心 月 日 时 分
第一联（白色）﹕送传票 第二联（蓝色）﹕ECO中心 第三联（黄色）﹕摄影房 第四联（红色）﹕外层
步骤﹕ ECO中心 摄影房 外层课 ECO中心
FM.NO.Y30068-REV-B

附件七
旧生产工具收回传票（D/F绿漆） （第一联）
1. 处理方法﹕ 立即收回 4 WIP完成后收回 2. 处理时限﹕ 月 日 时前收回
D/F绿漆﹕ 摄影房﹕ 送传票﹕ 日期 99 年 5 月 10 日
ECO. NO.
料号
版序
D/F 绿 漆 底 片
备注
现有套数
送回套数
签收套数
9950145
Q205005
223

生产单位确定厂外加工外包工具已收回并署名﹕ ECO中心 月 日 时 分
第一联（白色）﹕送传票 第二联（蓝色）﹕ECO中心 第三联（黄色）﹕摄影房 第四联（红色）﹕D/F绿漆
步骤﹕ ECO中心 摄影房 绿漆课 ECO中心
FM.NO.Y30069-REV-B

附件八
旧生产工具收回传票（S/M） （第一联）
1. 处理方法﹕ 立即收回 4 WIP完成后收回 2. 处理时限﹕ 月 日 时前收回
印 刷﹕ 摄影房﹕ 送传票﹕ 日期﹕ 99 年 5 月 10 日
ECO NO.
料号
版序
绿 漆 底 片
备 注
现有套数
送回套数
签收套数
S.M
S/S
S.M
S/S
S.M
S/S
9950145
Q205005
223

生产单位确定厂外加工外包工具已收回并署名﹕ ECO中心 月 日 时 分
第一联（白色）﹕送传票 第二联（蓝色）﹕ECO中心 第三联（黄色）﹕摄影房 第四联（红色）﹕印刷
步骤﹕ ECO中心 摄影房 绿漆课 ECO中心
FM.NO.Y30070-REV-B

附件九
ECO旧工具立即收回（报废）follow-up list DATE: 99 年 2 月 24 日
ECO NO.
P/N-REV
通知
时间
DRILL&TAPE
141(ROUT)
22切型&DWG
27(DRF)
07(DRF)
077(DAU)
54（S/M）
18&182&183(S/M)
19(S/S)
#02
#14
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
999
Q205005-2
2/24

1
2/26

999
Q205005-221
2/24

2
2/26

999
Q205005-Z21
2/24

3
2/26

990
Q126389-1
2/27

4
3/2

1
3/4
9930132
Q126389-1
3/8

6
3/8

7
3/8
1
3/15
1
3/11
9930134
Q205414-2
3/8
4

3/8

4
3/8
1
3/8
1
3/8

5
3/8
1+1
3/8
1
3/8
9930131
U821651-ZA3
3/9
4

3/9

4
3/9

1
3/9

2
3/9
1
3/9
1
3/9
9930131
U821651-A23
3/9

3
3/9

料号异常
V851914-2
3/18

4
3/19

9930135
W744581-B
3/23

3
3/24

9930136
Q205411-552
3/27

3
3/27

9930137
Q205005-221
3/31
4

4/3

4
3/31
6
4/1
1
3/31

1
4/1
1
4/1
1
4/1
9930139
Q205047-1
3/31
4

4/3

1
4/1
3
4/1

9930139
Q205047-Z1
3/31
4

4/3

1
3/31

附件十
ECO旧工具WIP完成后收回（报废）follow-up list
DATE: 99 年 2 月 24 日
ECO NO.
P/N-REV
通知
时间
DRILL&TAPE
141(ROUT)
22切型&DWG
27(IRF)
07(DRF)
077(DAU)
54（S/M）
18/182/183(S/M)
19(S/S)
#02
#14
样板
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
QY
DATE
999
Q205005-2
2/24

4
3/5

3
3/1
1
3/3
1
3/3
999
Q205005-221
2/24

4
3/8

1
3/5
1
3/5
999
Q205005-Z21
2/24

4
3/2

990
Q126389-1
2/27

4
4/1

4
3/4

5
3/18
2
3/28
2
3/28
9930134
Q205414-2
3/8

4
3/8

9930131
U821651-ZA3
3/9

4
3/29

8
3/18
2
3/28
2
3/28
9930131
U821651-A23
3/9

4
3/12

9930135
W744581-B
3/23

4
3/26

1
3/25
1
3/25
9930136
Q205411-552
3/27

4
3/28

9930137
Q205005-221
3/31

4
4/5

1
4/1

9930139
Q205047-1
3/31
4

4/2

4
5/8

3
4/15

10
4/25
1
5/3
1
5/3
9930139
Q205047-Z1
3/31

4
5/2

FM.NO.Y30072-REV-A
