供配电系统标准设计综合规范.doc

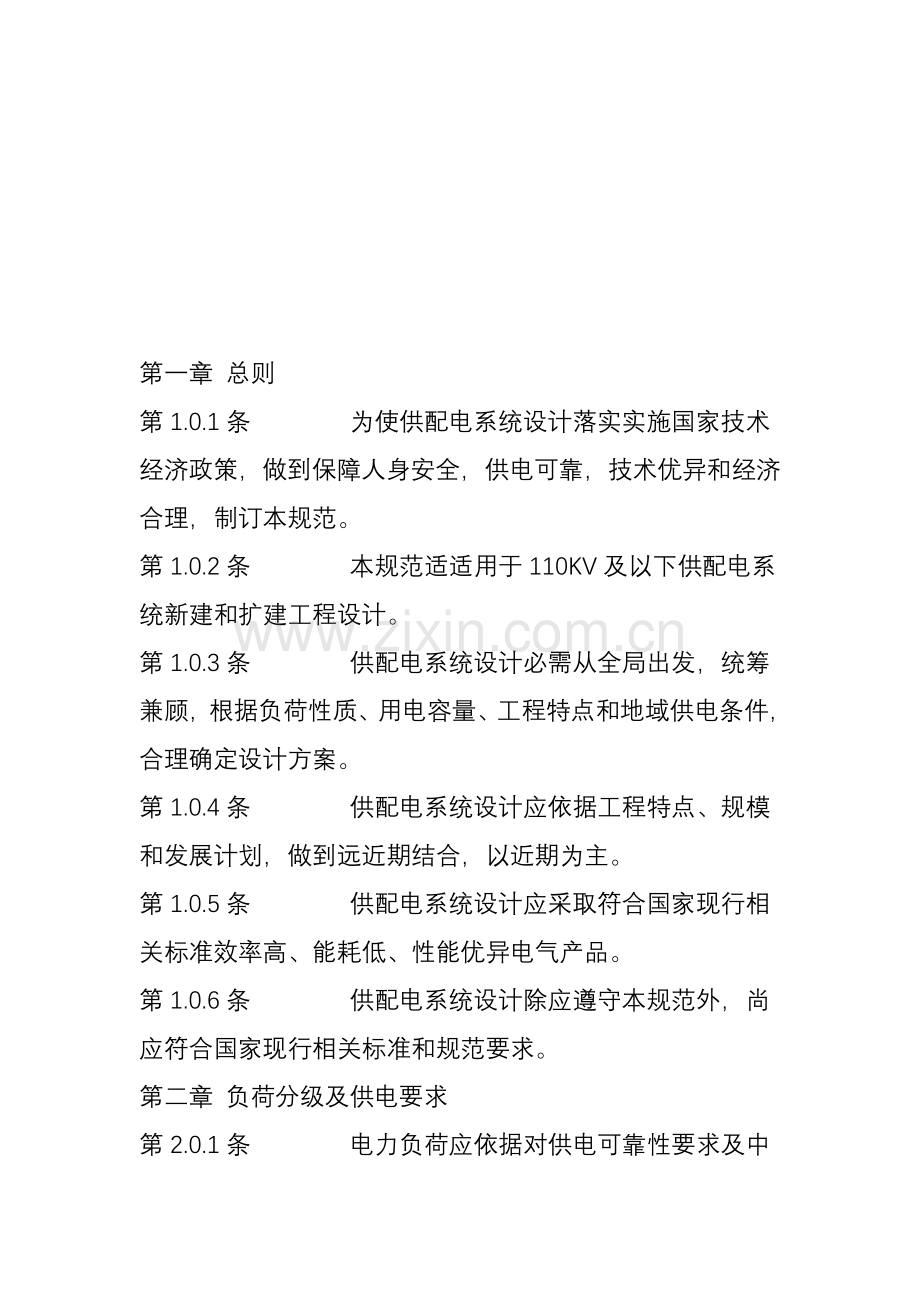

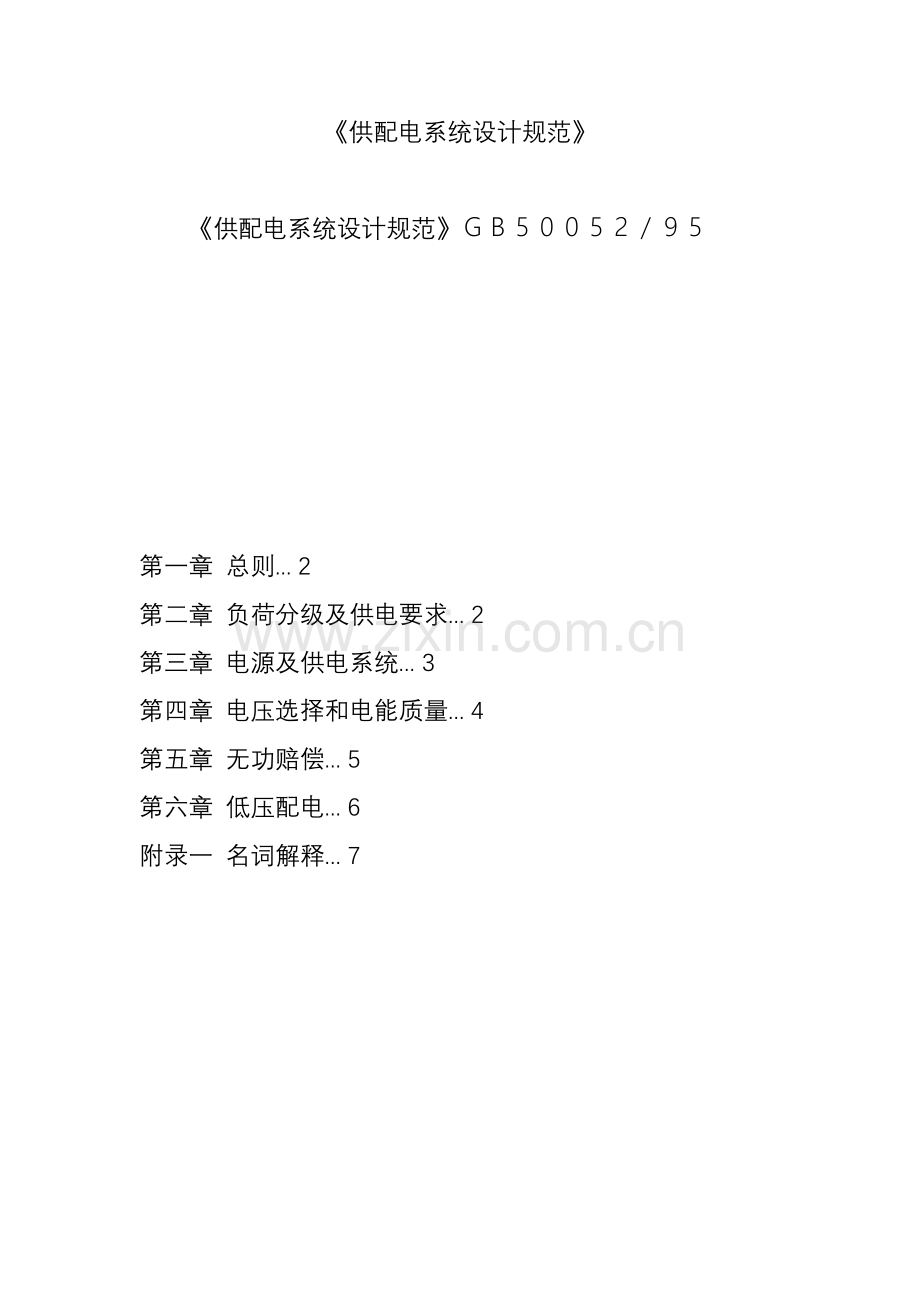

供配电系统设计规范 供配电系统设计规范 第一章 总则. 2第二章 负荷分级及供电要求. 2第三章 电源及供电系统. 3第四章 电压选择和电能质量. 4第五章 无功赔偿. 5第六章 低压配电. 6附录一 名词解释. 7 第一章 总则第1.0.1条 为使供配电系统设计落实实施国家技术经济政策，做到保障人身安全，供电可靠，技术优异和经济合理，制订本规范。第1.0.2条 本规范适适用于110KV及以下供配电系统新建和扩建工程设计。第1.0.3条 供配电系统设计必需从全局出发，统筹兼顾，根据负荷性质、用电容量、工程特点和地域供电条件，合理确定设计方案。第1.0.4条 供配电系统设计应依据工程特点、规模和发展计划，做到远近期结合，以近期为主。第1.0.5条 供配电系统设计应采取符合国家现行相关标准效率高、能耗低、性能优异电气产品。第1.0.6条 供配电系统设计除应遵守本规范外，尚应符合国家现行相关标准和规范要求。第二章 负荷分级及供电要求第2.0.1条 电力负荷应依据对供电可靠性要求及中止供电在政治、经济上所造成损失或影响程度进行分级，并应符合下列要求：一、符合下列情况之一时，应为一级负荷：中止供电将造成人身伤亡时。中止供电将在政治、经济上造成重大损失时。比如：重大设备损坏、重大产品报废、用关键原料生产产品大量报废、国民经济中关键企业连续生产过程被打乱需要长时间才能恢复等。中止供电将影响有重大政治、经济意义用电单位正常工作。比如：关键交通枢纽、关键通信枢纽、关键宾馆、大型体育场馆、常常见于国际活动大量人员集中公共场所等用电单位中关键电力负荷。在一级负荷中，当中止供电将发生中毒、爆炸和火灾等情况负荷，和尤其关键场所不许可中止供电负荷，应视为尤其关键负荷。二、符合下列情况之一时，应为二级负荷：中止供电将在政治、经济上造成较大损失时。比如：关键设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、关键企业大量减产等。中止供电将影响关键用电单位正常工作。比如：交通枢纽、通信枢纽等用电单位中关键电力负荷，和中止供电将造成大型影剧院、大型商场等较多人员集中关键公共场所秩序混乱。三、不属于一级和二级负荷者应为三级负荷。第2.0.2条 一级负荷供电电源应符合下列要求：一、一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。二、一级负荷中尤其关键负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。第2.0.3条 下列电源可作为应急电源：一、独立于正常电源发电机组。二、供电网络中独立于正常电源专用馈电线路。三、蓄电池。四、干电池。第2.0.4条 依据许可中止供电时间可分别选择下列应急电源：一、许可中止供电时间为15s以上供电，可选择快速自开启发电机组。二、自投装置动作时间能满足许可中止供电时间，可选择带有自动投入装置独立于正常电源专用馈电线路。三、许可中止供电时间为毫秒级供电，可选择蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置。第2.0.5条 应急电源工作时间，应按生产技术上要求停车时间考虑。当和自动开启发电机组配合使用时，不宜少于10min。第2.0.6条 二级负荷供电系统，宜由两回线路供电。在负荷较小或地域供电条件困难时，二级负荷可由一回6KV及以上专用架空线路或电缆供电。当采取架空线时，可为一回架空线供电；当采取电缆线路时，应采取两根电缆组成线路供电，其每根电缆应能承受100%二级负荷。第三章 电源及供电系统第3.0.1条 符合下列情况之一时，用电单位宜设置自备电源：一、需要设置自备电源作为一级负荷中尤其关键负荷应急电源时或第二电源不能满足一级负荷条件时。二、设置自备电源较从电力系统取得第二电源经济合理时。三、有常年稳定余热、压差、废气可供发电，技术可靠、经济合理时。四、所在地域偏僻，远离电力系统，设置自备电源经济合理时。第3.0.2条 应急电源和正常电源之间必需采取预防并列运行方法。第3.0.3条 供配电系统设计，除一级负荷中尤其关键负荷外，不应按一个电源系统检修或故障同时另一电源又发生故障进行设计。第3.0.4条 需要两回电源线路用电单位，宜采取同级电压供电。但依据各级负荷不一样需要及地域供电条件，亦可采取不一样电压供电。第3.0.5条 有一级负荷用电单位难以从地域电力网取得两个电源而有可能从邻近单位取得第二电源时，宜从该单位取得第二电源。第3.0.6条 同时供电两回及以上供配电线路中一回路中止供电时，其它线路应能满足全部一级负荷及二级负荷。第3.0.7条 供电系统应简单可靠，同一电压供电系统变配电级数不宜多于两级。第3.0.8条 高压配电系统宜采取放射式。依据变压器容量、分布及地理环境等情况，亦可采取树干式或环式。第3.0.9条 据负荷容量和分布，配变电所宜靠近负荷中心。当配电电压为35KV时亦可采取直降至220380V配电电压。第3.0.10条 在用电单位内部邻近变电所之间宜设置低压联络线。第3.0.11条 小负荷用电单位宜接入地域低压电网。第四章 电压选择和电能质量第4.0.1条 用电单位供电电压应依据用电容量、用电设备特征、供电距离、供电线路回路数、当地公共电网现实状况及其发展计划等原因，经技术经济比较确定。第4.0.2条 当供电电压为35KV及以上时，用电单位一级配电电压应采取10KV；当6KV用电设备总容量较大，选择6KV经济合理时，宜采取6KV。低压配电电压应采取220380V。第4.0.3条 当供电电压为35KV，能降低配变电级数、简化结线，及技术经济合理时，配电电压宜采取35KV。第4.0.4条 正常运行情况下，用电设备端子处电压偏差许可值（以额定电压百分数表示）宜符合下列要求：一、电动机为±。二、照明：在通常工作场所为±5%；对于远离变电所小面积通常工作场所，难以满足上述要求时，可为5%、10%；应急照明、道路照明和警卫照明等为5%、10%。三、其它用电设备当无特殊要求时为±5%。第4.0.5条 供配电系统设计为减小电压偏差，应符合下列要求：一、正确选择变压器变压比和电压分接头。二、降低系统阻抗。三、采取赔偿无功功率方法。四、宜使三相负荷平衡。第4.0.6条 计算电压偏差时，应计入采取下列方法后调压效果：一、自动或手动调整并联赔偿电容器、并联电抗器接入容量。二、自动或手动调整同时电动机励磁电流。三、改变供配电系统运行方法。第4.0.7条 变电所中变压器在下列情况之一时，应采取有载调压变压器：一、35KV以上电压变电所中降压变压器，直接向35KV、10(6)KV电网送电时。二、35KV降压变电所主变压器，在电压偏差不能满足要求时。第4.0.8条 10(6)KV配电变压器不宜采取有载调压变压器；但在当地10(6)KV电源电压偏差不能满足要求，且用电单位有对电压要求严格设备，单独设置调压装置技术经济不合理时，亦可采取10(6)KV有载调压变压器。第4.0.9条 电压偏差应符适用电设备端电压要求，35KV以上电网有载调压宜实施逆调压方法。逆调压范围宜为额定电压05%。第4.0.10条 对冲击性负荷供电需要降低冲击性负荷引发电网电压波动和电压闪变（不包含电动机开启时许可电压下降）时，宜采取下列方法：一、采取专线供电。二、和其它负荷共享配电线路时，降低配电线路阻抗。三、较大功率冲击性负荷或冲击性负荷群和对电压波动、闪变敏感负荷分别由不一样变压器供电。四、对于大功率电弧炉炉用变压器由短路容量较大电网供电。第4.0.11条 控制各类非线性用电设备所产生谐波引发电网电压正弦波形畸变率，宜采取下列方法：一、各类大功率非线性用电设备变压器由短路容量较大电网供电。二、对大功率静止整流器，采取下列方法：提升整流变压器二次侧相数和增加整流器整流脉冲数。多台相数相同整流装置，使整流变压器二次侧有合适相角差。按谐波次数装设分流滤波器。三、选择D，yn11结线组别三相配电变压器。注：D，yn11结线组别三相配电变压器是指表示其高压绕组为三角形、低压绕组为星形且有中性点和“11”结线组别三相配电变压器。第4.0.12条 设计低压配电系统时宜采取下列方法，降低三相低压配电系统不对称度。一、220V或380V单相用电设备接入220V380V三相系统时，宜使三相平衡。二、由地域公共低压电网供电220V照明负荷，线路电流小于或等于30A时，可采取220V单相供电；大于30A时，宜以220V380V三相四线制供电。第五章 无功赔偿第5.0.1条 供配电设计中应正确选择电动机、变压器容量，降低线路感抗。当工艺条 件合适时，宜采取采取同时电动机或选择带空载切除间歇工作制设备等，提升用电单位自然功率因数方法。第5.0.2条 当采取提升自然功率因子方法后，仍达不到电网合理运行要求时，应采取并联电力电容器作为无功赔偿装置。当经过技术经济比较，确定采取同时电动机作为无功赔偿装置合理时，可采取同时电动机。第5.0.3条 采取电力电容器作为无功赔偿装置时，宜就地平衡赔偿，低压部分无功功率宜由低压电容器赔偿；高压部分无功功率宜由高压电容器赔偿。容量较大，负荷平稳且常常使用用电设备无功功率宜单独就地赔偿。赔偿基础无功功率电容器组，宜在配变电所内集中赔偿。在环境正常车间内，低压电容器宜分散赔偿。第5.0.4条 无功赔偿容量宜按无功功率曲线或无功赔偿计算方法确定。第5.0.5条 无功赔偿装置投切方法，含有下列情况之一时，宜采取手动投切无功赔偿装置。一、赔偿低压基础无功功率电容器组。二、常年稳定无功功率。三、常常投入运行变压器或配、变电所内投切次数较少高压电动机及高压电容器组。第5.0.6条 无功赔偿装置投切方法，含有下列情况之一时，宜装设无功自动赔偿装置。一、避免过赔偿，装设无功自动赔偿装置在经济上合理时。二、避免在轻载时电压过高，造成一些用电设备损坏，而装设无功自动赔偿装置在经济上合理时。三、只有装设无功自动赔偿装置才能满足在多种运行负荷情况下电压偏差许可值时。第5.0.7条 当采取高、低压自动赔偿装置效果相同时，宜采取低压自动赔偿装置。第5.0.8条 无功自动赔偿调整方法，宜依据下列标正确定：一、以节能为主进行赔偿时，采取无功功率参数调整；当三相负荷平衡时，亦可采取功率因子参数调整。二、提供维持电网电压水平所必需无功功率及以降低电压偏差为主进行赔偿者，应按电压参数调整，但已采取变压器自动调压者除外。三、无功功率随时间稳定改变时，按时间参数调整。第5.0.9条 电容器分组时，应满足下列要求：一、分组电容器投切时，不应产生谐振。二、合适降低分组组数和加大分组容量。三、应和配套设备技术参数相适应。四、应满足电压偏差许可范围。第5.0.10条 接在电动机控制设备侧电容器额定电流，不应超出电动机励磁电流0.9倍；其馈电线和过电流保护装置整定值，应按电动机电容器组电流确定。第5.0.11条 高压电容器组宜串联合适参数电抗器。低压电容器组宜加大投切容量或采取专用投切接触器。当受谐波量较大用电设备影响线路上装设电容器组时，宜串联电抗器。第六章 低压配电第6.0.1条 压配电电压应采取220380V。带电导体系统型式宜采取单相二线制、两相三线制、三相三线制和三相四线制。第6.0.2条 在正常环境车间或建筑物内，当大部分用电设备为中小容量，且无特殊要求时，宜采取树干式配电。第6.0.3条 当用电设备为大容量，或负荷性质关键，或在有特殊要求车间、建筑物内，宜采取放射式配电。第6.0.4条 当部分用电设备距供电点较远，而相互相距很近、容量很小次要用电设备，可采取链式配电，但每一回路环链设备不宜超出5台，其总容量不宜超出10KW。容量较小用电设备插座，采取链式配电时，每一条环链回路设备数量可合适增加。第6.0.5条 在高层建筑物内，当向楼层各配电点供电时，宜采取分区树干式配电；但部分较大容量集中负荷或关键负荷，应从低压配电室以放射式配电。第6.0.6条 平行生产流水线或互为备用生产机组，依据生产要求，宜由不一样回路配电；同一生产流水线各用电设备，宜由同一回路配电。第6.0.7条 在TN及TT系统接地型式低压电网中，宜选择D，yn11结线组别三相变压器作为配电变压器。注：系统在此系统内，电源有一点和地直接连接，负荷侧电气装置外露可导电部分则经过保护线（PE线）和该点连接。其定义应符合现行国家标准电力装置接地设计规范要求。TT系统在此系统内，电源有一点和地直接连接，负荷侧电气装置外露可导电部分连接接地极和电源接地极无电气联络。其定义应符合现行国家标准电力装置接地设计规范要求。第6.0.8条 在TN及TT系统接地型式低压电网中，当选择Y，yn0结线组别三相变压器时，其由单相不平衡负荷引发中性线电流不得超出低压绕组额定电流25%，且其一相电流在满载时不得超出额定电流值。注：Y，yn0结线组别三相变压器是指表示其高压绕组为星形、低压绕组亦为星形且有中性点和“0”结线组别三相变压器。第6.0.9条 当采取220380VTN及TT系统接地型式低压电网时，照明和其它电力设备宜由同一台变压器供电。必需时亦可单独设置照明变压器供电。第6.0.10条 由建筑物外引入配电线路，应在室内靠近进线点便于操作维护地方装设隔离电器。附录一 名词解释本规范用名词曾用名词解 释一级负荷中尤其关键负荷 中止供电将发生中毒、爆炸和火灾等情况负荷，和尤其关键场所不许可中止供电负荷应急电源 在正常电源发生故障情况下，为确保一级负荷中尤其关键负荷供电电源电压偏差电压偏移供配电系统改变运行方法和负荷缓慢地改变使供配电系统各点电压也随之改变，各点实际电压和系统额定电压之差称为电压偏差。电压偏差也常见和系统额定电压比值，以百分数表示 逆调压方法 逆调压方法就是负荷大时电网电压向高调，负荷小时电网电压向低调，以赔偿电网电压损失电压波动 一系列电压变动或电压包络线周期性变动，电压最大值和最小值之差和系统额定电压比值以百分数表示，其改变速度等于或大于每秒0.2%时称为电压波动 电压闪变 负荷急剧波动造成供配电系统瞬时电压升降，照度随之急剧改变，使人眼对灯闪感到不适，这种现象称为电压闪变不对称度 不对称度是衡量多相负荷平衡状态指针。多相系统电压负序分量和电压正序分量之比值称为电压不对称度；电流负序分量和电流正序分量之比值称为电流不对称度；均以百分数表示电压正弦波形畸变率 电压正弦波形畸变率/∞（）式中 z基波电压；次谐波电压基础无功功率 当用电设备投入运行时所需最小无功功率。如该用电设备有空载运行可能，则基础无功功率即为其空载无功功率。如其最小运行方法为轻负荷运行，则基础无功功率为在此轻负荷情况下无功功率
