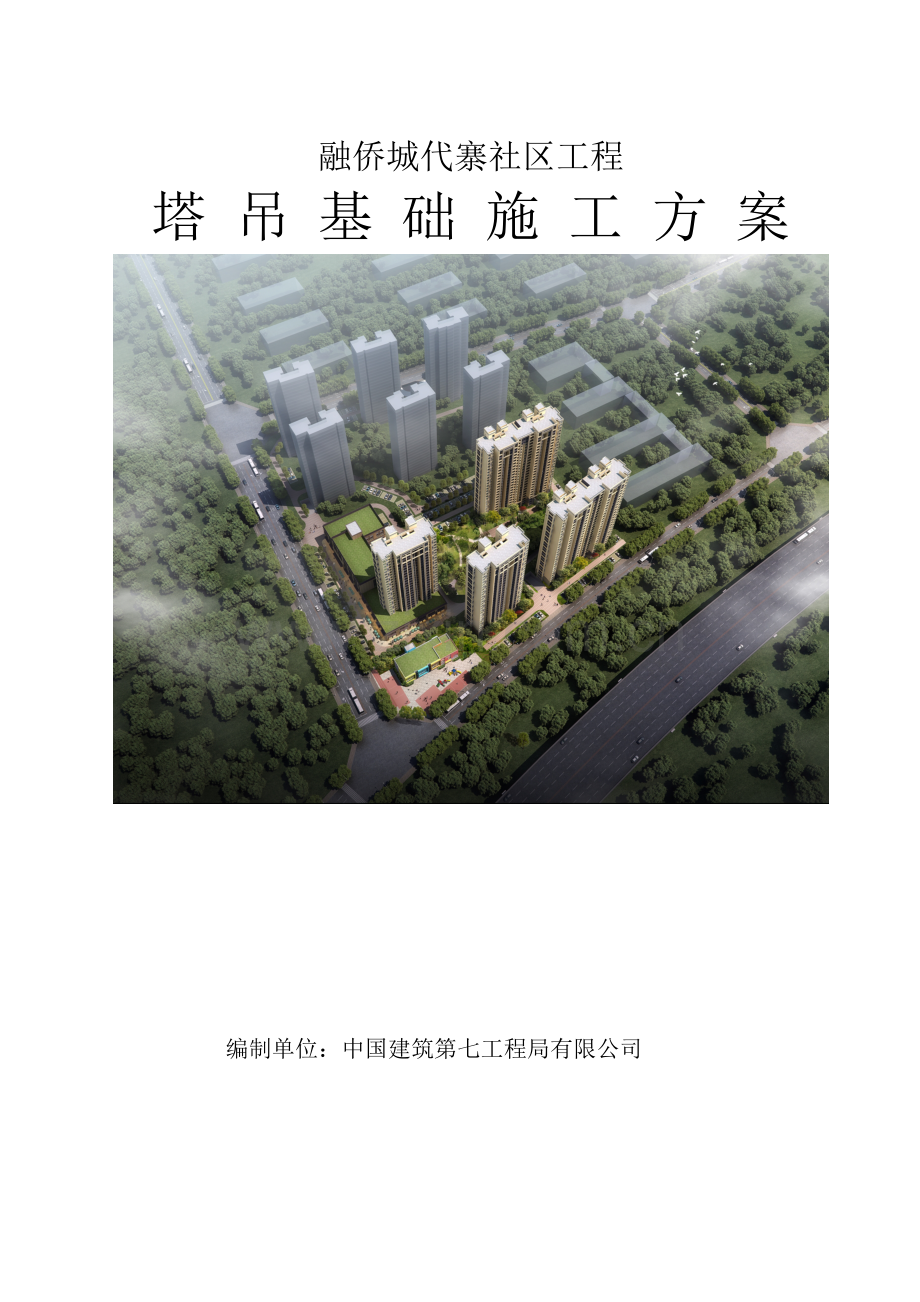

融侨城代寨社区工程
塔 吊 基 础 施 工 方 案

编制单位：中国建筑第七工程局有限公司

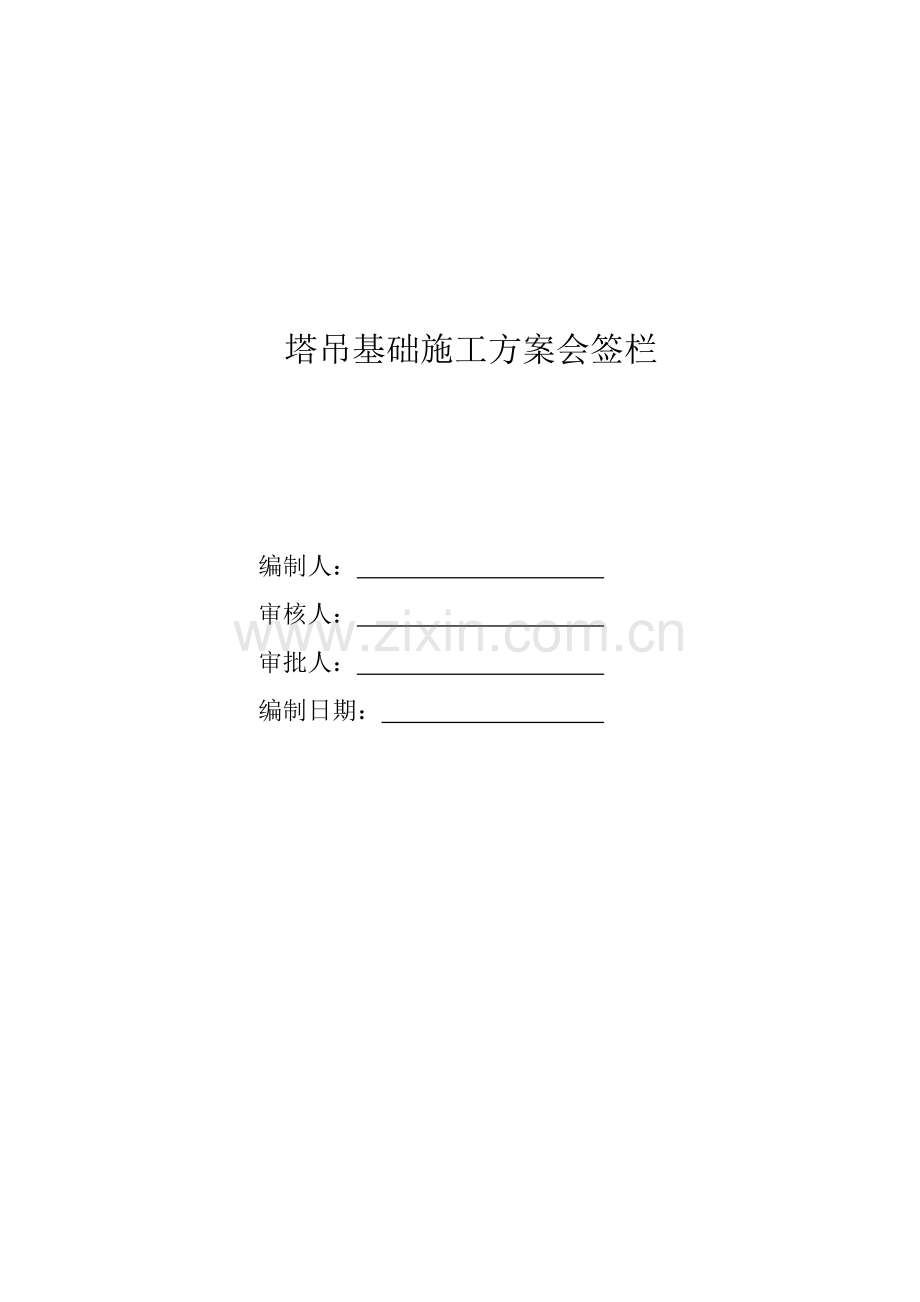

塔吊基础施工方案会签栏

编制人：
审核人：
审批人：
编制日期：

目 录
1.编制依据 1
2.工程概况 1
3.塔吊选择 1
4.塔吊基础 1
5.塔吊施工工艺流程及方法 2
6.施工质量保证措施 4
7.安全文明施工措施 4
8.塔吊沉降观测与垂直度检测 4
9.附图 5

1.编制依据
《塔式起重机安全规程》 GB5144-2023
《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2023
《建筑机械使用安全技术规程》 JGJ33-2023
《建设工程施工现场供用电安全规范》 GB50194-2023
《建筑施工高处作业安全技术规范》 JGJ80-2023
《塔式起重机混凝土基础工程技术规程》 JGJ/T187-2023
《TC5013B塔吊使用说明书》 长沙中联重工科技发展股份有限公司
融侨城代寨社区施工图纸
甲方提供的勘察报告（河南省建筑科学研究院有限公司）
2.工程概况
融侨城代寨社区项目位于新郑市龙湖镇新老107连接线以北，规划路以东，规划二路以南。项目总建筑面积97055.07㎡，其中地上建筑面积76685.07㎡，地下建筑面积20370㎡，共4幢高层住宅，一栋配套幼儿园。地下车库框架结构，主楼为剪力墙结构。
建设单位:郑州融侨城房地产开发有限公司
设计单位:中国核电工程有限公司郑州分公司
监理单位:河南省育兴建设工程管理有限公司
施工单位:中国建筑第七工程局有限公司
3.塔吊选择
为满足现场施工需要，根据地质条件及现场情况，本工程采用中联重工生产的TC5013B型塔式起重机,共4台，塔吊的布置位置见塔吊平面布置图。
4.塔吊基础
根据本工程地质勘察报告（河南省建筑科学研究院有限公司），中联重工厂家提供的TC5013B塔吊基础详图，制作塔吊基础施工方案。根据塔吊位置，查看地质勘查报告可知，4台塔吊基础位置均位于第4层粉土处，地耐力根据勘察报告提供第4层土层承载力特性值200KPa按照GB50007-2023规范第5.2.4对天然地基持力层强度进行验算而得，验算结果为：：fa=Mb·γ·b + Md ·γm·d + Mc·Ck 其中Mb=0.23 ，Md=1.94 ，Mc=4.42，γ(kN/m3)=17.5，γm(kN/m3)=17.0，Ck(kPa）=12.0，b=6m，d=2m（以上数值参考河南省建筑科学研究院有限公司编制本工程地质勘察报告中表4.2.2得知），求得fa=256.59 KPa即为0.25659MPa。按照厂家提供的塔吊使用说明书中规定，地耐力大于0.16MPa时基础尺寸为5.0×5.0×1.0M（L×W×H），故4台塔吊采用尺寸为5.0×5.0×1.0M（L×W×H）满足“基本、动态、暴风袭击、忽然卸载”四种状态规定。
本工程主楼与车库连体，塔吊基础只能定位在车库内，为避免塔吊基础与车库基础承台、主楼基础承台重叠，塔吊基础顶标高位于车库基础承台、主楼基础基底土以下200㎜位置，此200mm为褥垫层（级配砂石），1#楼塔吊基础顶面标高为160.17m、2#楼塔吊基础顶面标高为162.17m、3#楼塔吊基础顶面标高为160.17m、5#楼塔吊基础顶面标高为160.17m。塔吊基础中心定位坐标如下：
1#楼塔吊中心坐标为：x：3828500.439；y：471970.729
2#楼塔吊中心坐标为：x：3828444.732；y：471982.929
3#楼塔吊中心坐标为：x：3828473.102；y：472080.068
5#楼塔吊中心坐标为：x：3828537.486；y：472060.591
5.塔吊施工工艺流程及方法
施工工艺流程：放线--塔吊基础基坑开挖（含人工清槽）--垫层混凝土浇筑--基础放线--基础支模--底层钢筋网绑扎--塔吊预埋脚柱安装、固定---基础上部钢筋网绑扎--验收--塔吊基础混凝土浇筑--塔吊基础混凝土养护。
1、放线
运用全站仪将塔吊定位轴线测出，放线时考虑基础砖胎模及工作面，按照1：0.4放坡系数外放相应距离撒白灰线示之，并告知项目专职质检员进行验线。
2、塔吊基础基坑开挖
采用一台反铲式挖掘机进行基坑开挖，现场架设一台SCD200型水准仪进行基底标高控制。同时按照1：0.4的放坡系数进行放坡开挖。机械开挖应比设计标高高20㎝～30㎝，剩余土方采用人工开挖。人工开挖的平整度为±50。
3、垫层混凝土浇筑(采用100厚C15混凝土)
在基坑开挖完毕后，立刻将控制垫层厚度及标高的小木桩打设完毕，每平方米范围内应至少有一个小木桩；随后在基坑边四周用50×100的木方围起来；进行垫层混凝土浇筑，初凝后进行压光解决。
4、基础放线（墨线）
在垫层混凝土达成30%以上的强度即可进行基础放线。一方面运用经纬仪（全站仪）将基础定位轴线投测到垫层上，弹墨线示之；然后按照基础的设计尺寸将基础边线测出，弹墨线示之；最后告知项目专职质检员进行验线。
5、基础支模（砖胎模）
塔吊基础周边采用200砖胎模，内侧用20厚1:2.5水泥砂浆抹灰。
6、底层钢筋网绑扎
将塔吊基础底部受力主筋安装相应的间距规定绑扎到位，规定采用满扎，同时在塔吊预埋脚柱区域内钢筋网应采用点焊加固，最后放置底层钢筋网垫块。
7、塔吊预埋脚柱安装、固定
由于本方案塔吊基础高1000mm，为保证脚柱稳定牢固，在预埋件脚柱加一节塔吊标准节（2.8m高）与其连接。然后用经纬仪将塔吊定位轴线投测到底层钢筋网上，弹墨线喷白漆示之，同时将预埋脚柱位置处边线测放出来；接着运用反铲挖掘机将安装有预埋脚柱的标准节吊入基坑，放到底层钢筋网上，具体位置为上一环节测放出来的脚柱位置线内；然后运用水准仪测出标准节上部四角四个螺栓孔处的标高，根据高低差值，在底层钢筋网上放置1mm/2mm不等的钢板片予以调整，直至四角标高差值在±2mm以内；最后将其与底部钢筋网焊接牢固。
8、基础上部钢筋网绑扎
一方面安装钢筋马蹬，接着将上部受力主筋按设计间距放置到位，进行绑扎，上部钢筋网可以采用梅花状绑扎。
9、验收
以上工作完毕后，告知项目项目专职质检员及监理单位专业监理工程师进行钢筋、砖胎膜、预埋件定位验收。
10、塔吊基础混凝土浇筑
本案中塔吊基础混凝土采用商品混凝土C35，采用人工溜槽进行混凝土浇筑，混凝土在振捣过程中要充足，快插慢拔，均匀振捣，避免过振。待混凝土初凝后，进行混凝土表面压光解决。同时留置混凝土试块。
11、塔吊基础混凝土养护
本案混凝土施工处在冬季，混凝土养护采用薄膜加棉毡覆盖养护，连续养护不少于14天。当塔吊基础混凝土强度达成不少于设计值的80%上时，方可进行塔吊上部结构安装。
6.施工质量保证措施
1、塔吊基础土方开挖时，不得超过基底标高。
2、钢筋进场按照规范规定进行验收，有出厂合格证，并经进场检查合格的钢筋。
3、塔吊基础的钢筋绑扎后，应作隐蔽工程验收。隐蔽工程应涉及塔吊基础节的预埋件或预埋件等。隐蔽验收合格后方可浇筑混凝土。
4、塔吊基础主筋保护层厚度为40mm。
5、基础的尺寸允许偏差如下表
序号
项目
允许偏差（mm）
检查方法
备注
1
标高
±20
水准仪

2
平面外形尺寸（长、宽、高）
±20
钢尺

3
表面平整度
10
水准仪

4
预埋件标高
±20
水准仪

预埋件中心距
±2
钢尺

7.安全文明施工措施
1、进入施工现场必须对的佩戴安全帽及其它劳保用品。
2、土方开挖时，应设专人进行指挥，防止机械伤人事故发生。
3、严禁酒后上岗，不准打赤脚、穿拖鞋、硬底鞋上班；上班时段严禁嬉戏打闹。
4、特殊工种，如电工、焊工，机械工等必须持证上岗，无证人员不准进行操作。
5、钢筋切断、弯曲等各道工序的加工机械必须保证安全装置齐全有效，动力线路用钢管从地坪下引入，机壳要有保护零线。
6、电焊场地周边应清除易燃易爆物品，或进行覆盖、隔离，并在施焊部位配备灭火器材。
7、施工用电和照明用电要符合规定规定，严禁乱拉乱接，施工用电必须三相五线制，配电箱内应设触电保护装置，配电箱加锁。
8、车辆进出由专人冲洗车辆，不让泥浆带入公路。
9、超过噪音限度的施工作业，必须控制，如圆盘锯，刨木机等，尽量安排白天工作，不在夜间使用。
8.塔吊沉降观测与垂直度检测
为了避免塔吊基座沉降(特别是不均匀沉降) 而影响正常施工和发生意外事故 ，因此对塔吊进行观测，检查塔吊基础下沉和倾斜状况,并且同时检查塔吊的垂直度，以保证塔吊运转安全，工作正常。
1、沉降观测
由于本工程的塔吊均埋至在地下室筏板以下，沉降观测根据现场实际情况需要分两阶段实行，地下室施工阶段将沉降观测点设立在塔身上，高度距离地下室主楼筏板顶面50cm，主体施工阶段再将观测点重新定位在正负零以上50cm处，塔吊安装完毕，并调试合格后进行第一次观测，以后每顶升一次观测一次，直到主体施工结束。
观测中一定保证 “三定（定人、定仪，定期）”。同时保证每次观测前对使用仪器进行检核，以免影响观测结果。各观测日期、数据均记录完整，观测中如发现异常情况时，塔吊立即停用并重新复测，并采用安全措施后再复工。
观测的对照点不得少于两个，并采用闭合法，测量精度采用二级水准。对观测点要严加保护，不得损坏。观测点布置做法为在塔身上使用油漆做标记。
2、垂直度检测
塔吊自安装调试并检测合格后进行第一次观测，以后每半个月检测一次，使用经纬仪检查，其垂直度在全高上不得超过4/1000。若出现偏差，可通过调整三根附着用的撑杆长度而获得。
9.附图

塔吊平面布置图

TC5013B塔吊基础钢筋图
