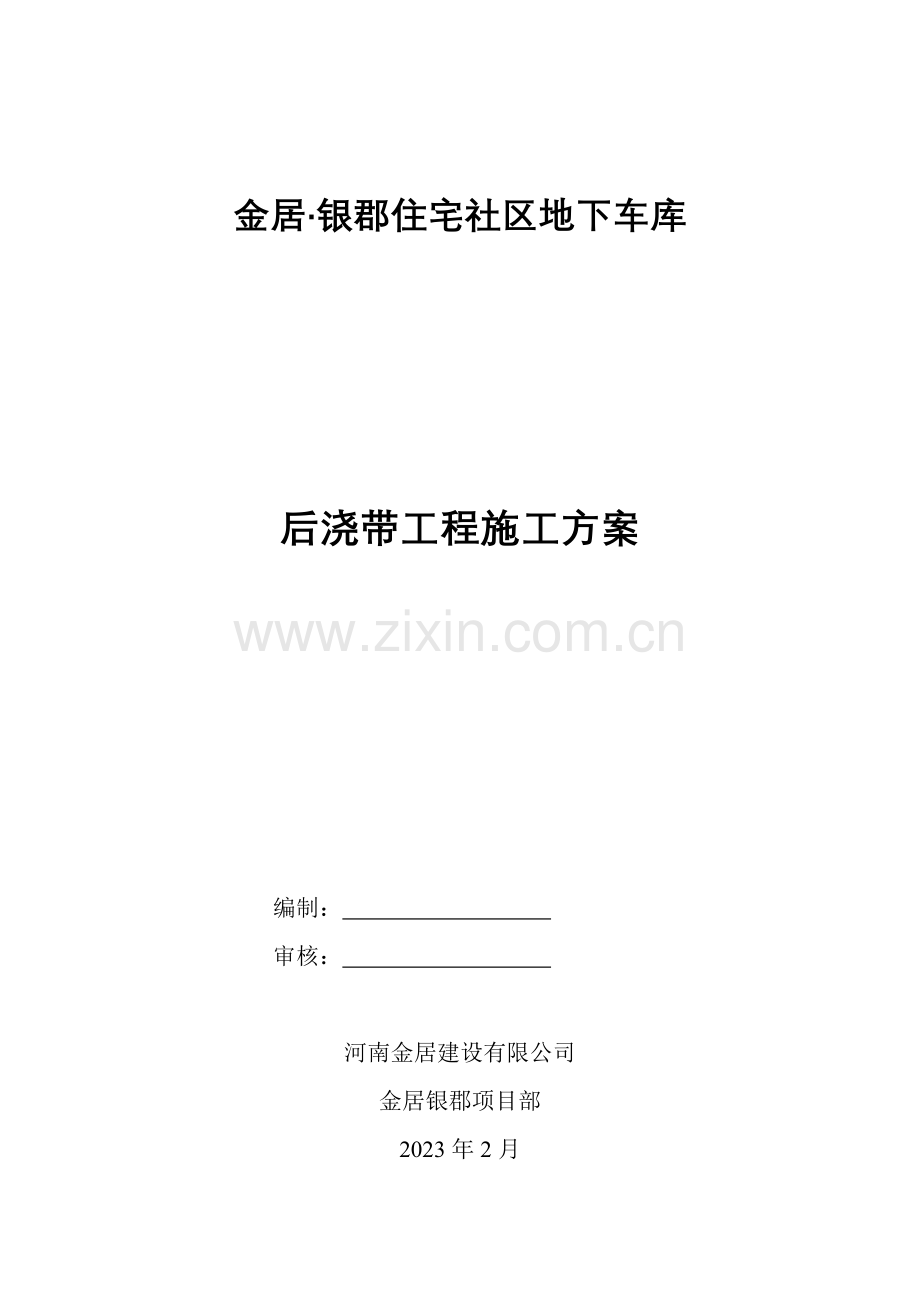

地下车库后浇带施工方案.doc

金居·银郡住宅社区地下车库

后浇带工程施工方案

编制：
审核：

河南金居建设有限公司
金居银郡项目部
2023年2月

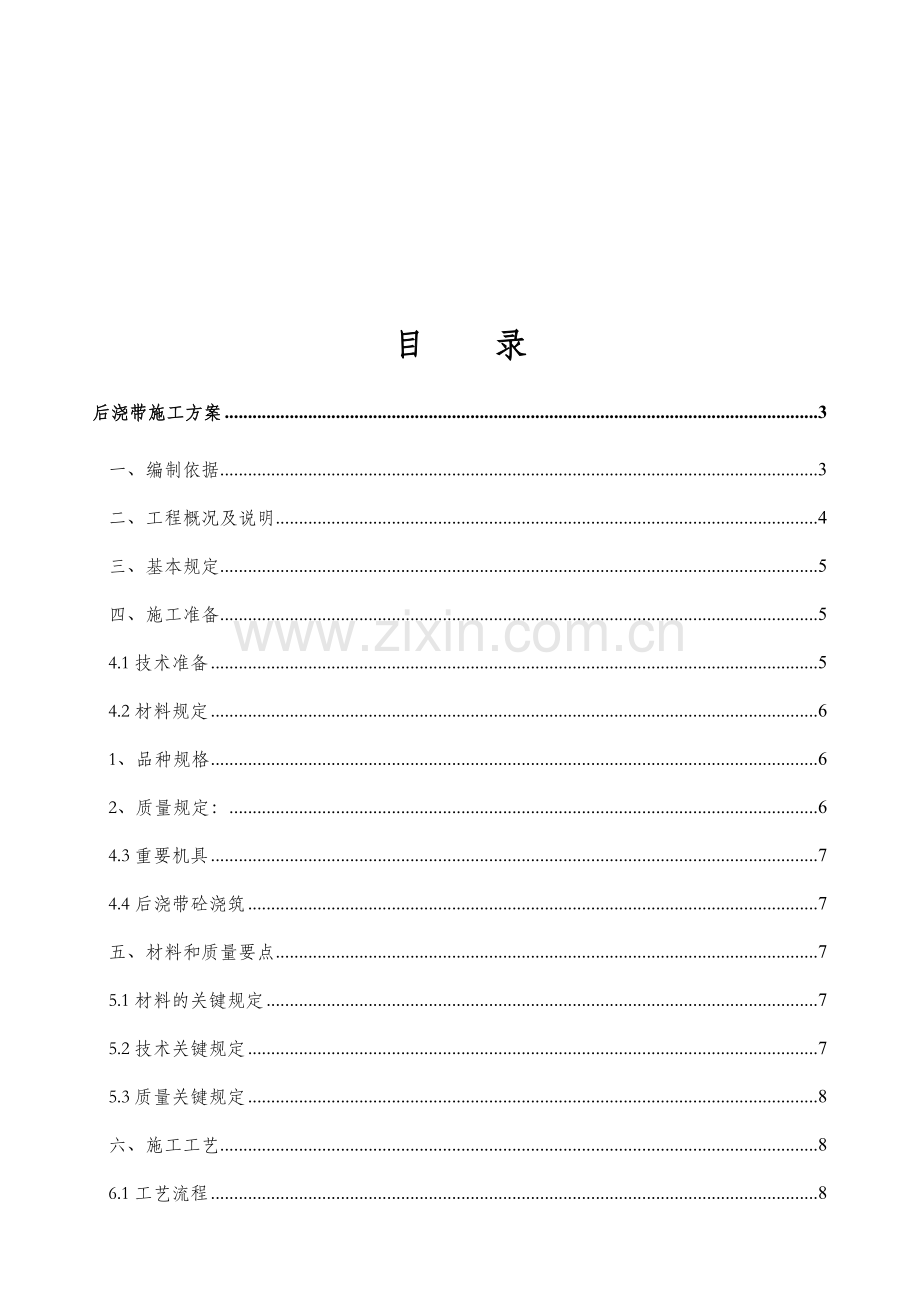

目 录
后浇带施工方案 3
一、编制依据 3
二、工程概况及说明 4
三、基本规定 5
四、施工准备 5
4.1技术准备 5
4.2材料规定 6
1、品种规格 6
2、质量规定： 6
4.3重要机具 7
4.4后浇带砼浇筑 7
五、材料和质量要点 7
5.1材料的关键规定 7
5.2技术关键规定 7
5.3质量关键规定 8
六、施工工艺 8
6.1工艺流程 8
1）、后浇带的留置 8
2）、地下车库外墙防水后浇带留置 9
3）、楼板面后浇带留置 9
2、后浇带砼浇筑 10
七、质量标准 10
7.1主控项目 10
7.2一般项目 10
八、成品保护 11

后浇带施工方案
一、编制依据
1)、金居银郡住宅社区地下车库设计图纸及施工组织设计
2)、地下工程防水技术规范           GB50108—2023
3)、砼强度检查评估标准             GBJ107—87
4)、砼处加剂应用技术规范           GBJ119—88
5)、砼质量控制标准                 GB50164—92
6)、砼结构工程施工质量验收规范     GB50204—2023
7)、地下防水工程施工质量验收规范   GB50209—2023
二、工程概况及说明
1、工程名称：金居·银郡住宅社区地下车库；
2、工程地点：睢阳大道与宇航路交汇处；
3、建设单位：金居易置业有限公司；
4、工程性质：地下车库；
5、结构形式：框架剪力墙结构
6、基础类型：独立基础加防水板，框架柱之间设暗梁；
7、建筑层数: 地下车库一层。
8、后浇带：是一种砼刚性接缝，合用于不宜设立柔性变形缝以及后期变形趋于稳定的结构。后浇带宽1000mm，具体见金居·银郡住宅社区地下车库工程结构设计施工总说明。
三、基本规定
1)、后浇带的留置必须依据设计规定的位置与尺寸；若后浇带位置因施工需要移动，必需通过设计院批准；后浇带砼施工的时间必须符合设计规定及工程实际施工情况规定。后浇带混凝土强度等级应比原设计强度提高一个等级的微膨胀混凝土浇筑。温度后浇带混凝土浇筑待混凝土完毕后不少于45d；沉降后浇带的混凝土浇筑待主楼结构封顶后，提供相关沉降资料，再定沉降后浇带浇筑时间。
2)、后浇带所使用的材料必须满足现行规范和设计规定。
3)、后浇带的施工必须符合《砼结构工程施工工艺标准》。
4)、后浇带砼浇筑应留置砼强度检查试块及抗渗强度检查试块（设计有抗渗规定），后浇带的强度等级应提高一个强度等级和抗渗等级且微膨胀混凝土，同时应符合设计规定。
5) 、后浇带处结构主筋不宜在缝中断开，若必须断开，则主筋搭接长度应大于45倍主筋直径，接头应按规范规定错开，并应按设计规定设附加钢筋。
四、施工准备
4.1技术准备
1)、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以拟定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。
2)、对施工操作人员进行书面技术交底，其重要内容为：施工前、施工中、施工后应注意的事项和操作规定、细部构造及技术质量规定。
3)、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以拟定后浇带上述内容的合理性，并拟定是否提出修改建议。
4.2材料规定
1、品种规格
1）后浇带砼所用碎石应根据所浇后浇带的钢筋密度拟定，一般为5—31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。
2）后浇带的砂子应采用中砂，含泥量不得大于3.0%,泥块含量不得大于1.0%。
3）中埋式止水钢板用4㎜厚400㎜宽的折形钢板条。
4）橡胶外贴式止水带宜用300×8型，但外墙宜用400×8型。
5)钢丝网宜采用密目镀锌钢丝网和30×30型镀锌钢丝网，两种钢丝网配套使用。
2、质量规定：
1）碎石应满足试配强度规定且检查结果应符合《JGJ53—92标准》。
2）砂子应采用河砂或山砂，不得用海砂，且检查结果应符合《JGJ52—92标准》。
3）粉煤灰应用II级及II级以上。
4）外加剂必须用合格一等品。
5）水泥应用35R以上的普通硅酸盐水泥。
6）拌和用水应用饮用水或水质符合国家现行标准《混凝土拌合用水标准》JGJ63的规定的水源。
7）止水带表面不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3；止水带表面允许有深度不大于2㎜、面积不大于16㎜2的凹痕、气泡、杂质、明疤等缺陷不超过4处；止水带的尺寸公差应符合GB 50208—2023附录A中表A.0.4-1的规定，其物理性质应符合GB 50208—2023附录A中表A.0.4-2的规定；止水带现场抽样数量以每月同标记的止水带产量为一批抽样。

4.3重要机具
1)商品砼：砼塌落度桶、插入与平板振动器、手推车等。
2)其它机具：电焊机、剪刀、锒头等。
4.4后浇带砼浇筑
1）后浇带两侧砼面上的浮浆、松散砼应予凿除，并用压力水冲洗干净，涂刷砼界面解决剂或水泥砂浆。地下室底板后浇带施工时不得有积水。
2）后浇带处的钢筋应进行除锈，已将钢筋调整平直。
3）后浇带的模板已封闭严密，且应保证砼施工后新旧砼没有明显的接搓。
4）已将止水条或止水带固定牢固，保证位置准确。
五、材料和质量要点
5.1材料的关键规定
1)所使用的砼应有配合比报告单。
2)应采用比后浇带两侧砼提高一个等级的补偿收缩砼。在满足强度规定及工艺规定的情况下，其塌落度宜尽也许小一些。
3)商品砼应有“砼开盘初次报告”。
4)防水材料、遇水膨胀橡胶止水条、膨胀剂和外加剂等材料均应有合格证，且复检合格后方可使用。
5.2技术关键规定
1)新旧砼界面应先放与所浇砼同强度等级的砂浆。
2)模板应严密、稳固、砼施工时不得漏浆与变形。
3)膨胀剂和外加剂掺量应符合设计及产品性能规定。
4)止水条安装好后，应尽快安排后浇带砼浇筑。
5.3质量关键规定
1)砼的浇筑应密实，成型应精确，应特别注意新旧砼界面处的砼密实度。
2)砼浇筑后应覆盖保湿养护。
3)防水后浇带的施工应注意界面的清理及止水条、止水带的保护，并保证防水功能技术措施的贯彻。严禁后浇带处有渗漏现象。
六、施工工艺
6.1工艺流程
1）、后浇带的留置
A、地下车库底板防水后浇带留置
地下车库室底板150mm厚混凝土垫层地下车库底板防水施工→底板底层钢筋绑扎→后浇带两侧焊接短钢筋头(钢筋头间距400)与板筋点焊→绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇砼一侧→后浇带两侧砼施工→后浇带处砼余浆清理→后浇带两侧砼养护→后浇带盖模板保护钢筋。

B地下车库底板后浇带的超前后浇带的技术解决

2）、地下车库外墙防水后浇带留置
外墙常规钢筋施工→焊接短钢筋于后浇带两侧(钢筋头间距400)→绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇砼一侧→封剪力墙外模，并加固牢固→后浇带两侧砼浇筑→后浇带两侧砼养护。
3）、楼板面后浇带留置
A后浇带模板支承（应独立支撑）→楼板钢筋绑扎→焊短钢筋应于板面筋和底筋上→绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇砼一侧→后浇带两侧砼浇筑→后浇带处砼余浆清理→后浇带两侧砼养护→后浇带盖模板保护钢筋。
2、后浇带砼浇筑
1）地下车库底板后浇带砼浇筑
凿毛并清洗砼界面→钢筋除锈、调整→提前充足浇水湿润→抽出后浇带处积水→砼界面放置与后浇带同强度砂浆或涂刷砼界面解决剂→后浇带提高一个强度等级和抗渗等级且微膨胀砼施工→后浇带砼养护28d。
2）地下车库外墙防水后浇带砼浇筑
凿毛、清理先浇砼界面→钢筋除锈、调直→封后浇带模板，并加固牢固→充足浇水湿润模板及两侧混凝土→后浇带提高一个强度等级和抗渗等级且微膨胀砼浇筑→后浇带砼养护28d。
3）楼板面后浇带砼浇筑
凿毛、清理先浇砼界面→封后浇带模板，并加固牢固→检查原有模板的严密性与可靠性→调整后浇带钢筋并除锈→砼界面放置与后浇带同强度砂浆或涂刷砼界面解决剂→浇筑后浇带砼→后浇带提高一个强度等级和抗渗等级且微膨胀砼养护28d→模板拆除。

七、质量标准
7.1主控项目
1）后浇带所用止水带、遇水膨胀止水条和中埋式止水带和填缝材料必须符合设计规定。
2）后浇带、埋设件等细部作法须符合设计规定，严禁有渗漏；若设计无规定期，可选用本工艺标准中的一种，经设计确认后施工。
3）砼必须内实外光，对出现的缺陷应有书面解决方案或措施，并保存解决记录。
7.2一般项目
1）、后浇带的模板必须稳固、密封、平整，具有足够强度、刚度及稳定性，以保证砼的成型几何尺寸。
2）、后浇带的钢筋必须除锈干净，位置对的，绑扎质量应符合设计及规范规定。
3）、止水带、止水条应固定牢固、平直、不得有扭曲现象。
4）、接缝处砼表面应密实、洁净、干燥。
八、成品保护
1）、后浇带浇筑完毕应在12h以内加以覆盖，保湿养护，养护时间不得少于28d,当天平均气温低于5℃时，不得浇水。
2）、在砼强度达成1.2N/mm2前不得在其上踩踏或其它作业。
3）、后浇带砼未浇筑前宜有保护钢筋的措施，可用模板盖住钢筋；防止地下车库大梁和设备基础后浇带处有积水锈蚀钢筋，应预留截面为500×500集水井每40米一个，深度比梁或基础底标高低500的小积水坑（240砖砌且内侧面要粉刷），以便可用潜水泵及时把积水抽出。
九、质量记录
1）、砼施工记录
2）、砼试块强度报告（砼试块抗渗强度报告）
3) 、砼配合比报告单
4)、砼中水泥、砂、石、掺合料、外加剂、遇水膨胀橡胶止水条、止水带、膨胀剂和防水材料的合格证或检查报告。
5)、砼外观质量检查记录
6)、现浇结构外观质量缺陷解决方案登记表
7) 、后浇带隐蔽检查记录
8) 、检查批质量验收记录
