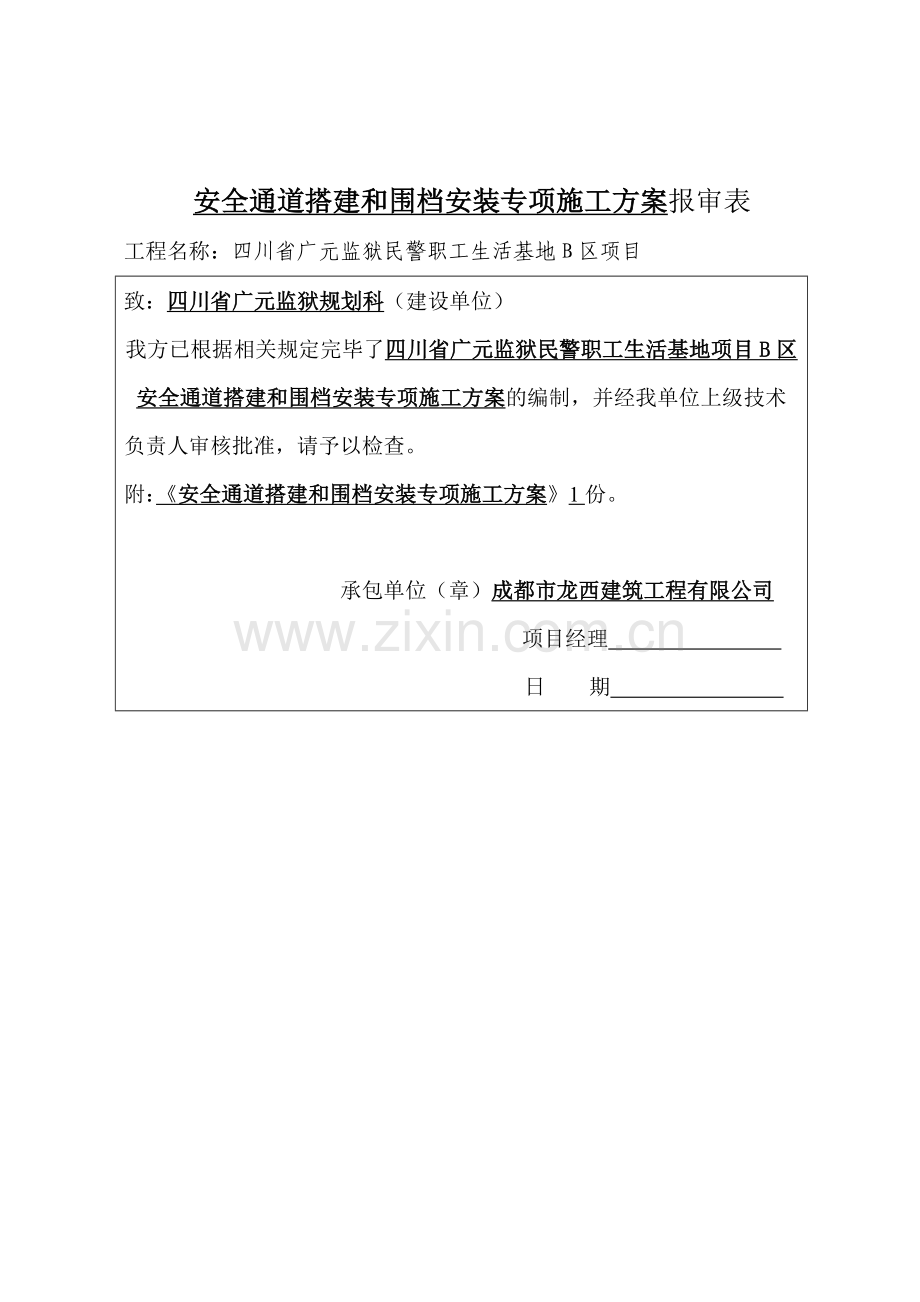

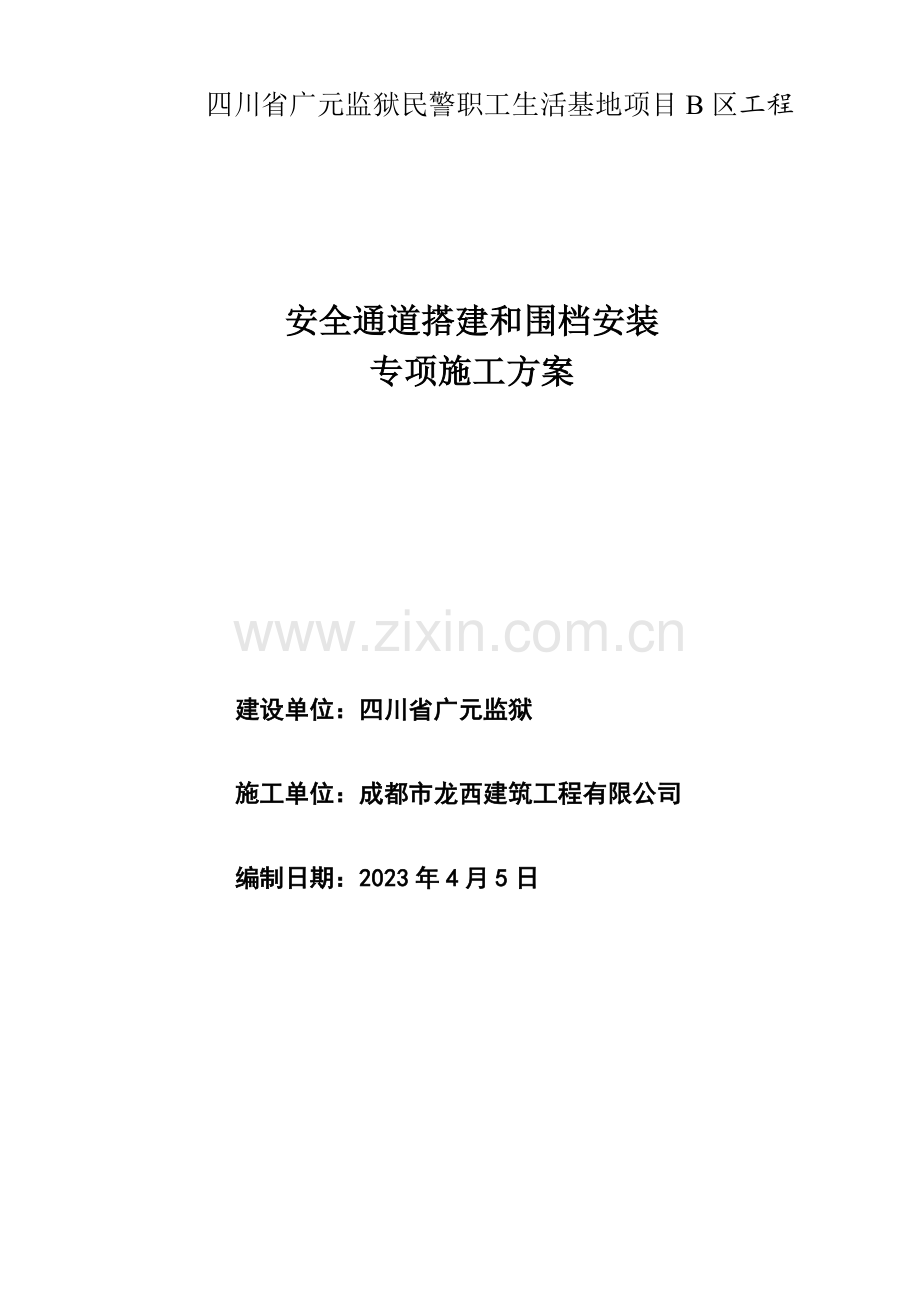

四川省广元监狱民警职工生活基地项目B区工程安全通道搭建和围档安装专项施工方案 建设单位：四川省广元监狱 施工单位：成都市龙西建筑工程有限公司 编制日期：2023年4月5日安全通道搭建和围档安装专项施工方案报审表工程名称：四川省广元监狱民警职工生活基地B区项目致：四川省广元监狱规划科（建设单位）我方已根据相关规定完毕了四川省广元监狱民警职工生活基地项目B区安全通道搭建和围档安装专项施工方案的编制，并经我单位上级技术负责人审核批准，请予以检查。附：安全通道搭建和围档安装专项施工方案1份。 承包单位（章）成都市龙西建筑工程有限公司项目经理日期建设单位审核意见： 项目机构监狱规划科 业主代表 日期安全通道搭建和围档安装专项施工方案方案审批栏工程名称广元监狱民警职工生活基地项目（B区）结构类型剪力墙建设单位四川省广元监狱面积（造价）方案编制人吴华超技术负责人吴华超生产负责人刘一顺项目经理王 建施工单位审批意见：盖公章： 批准人： 年 月 日监理单位审批意见：盖公章：批准人：年 月 日建设单位审批意见：盖公章：批准人：年 月 日安全通道搭建和围档安装专项施工方案一、工程概况该项目四川省广元监狱民警生活基地B地块位于广元市利州区雪峰办事处九华村。工程由四川省广元监狱开发建设，华诚博远（北京）建筑规划设计有限公司设计，重要建筑为8栋高层（2栋29F、2栋24F、1栋27F、3栋21F、）、1栋多层（3F）共9栋建筑物组成，除多层外设地下室一层，基础埋深4.35.8m；规划土地运用面积39629.79m2。结构为剪力墙结构，抗震烈度7度，建筑结构类别为类，结构安全等级为二级，结构抗震等级框架三级，剪力墙三级。合计总建筑面积为151956.5m2。其中位于7号楼基础边村民通行道路硬化后，必通过我项目部施工区域通过,为保证过往行人(村民）及车辆安全，其中2号楼施工大门至7号楼边的施工道路，按照安全生产法和建筑施工安全检查标准将搭设安全通道及施工围档。二、 编制依据 建筑施工安全检查标准JGJ59-2023建筑施工扣件式钢管脚手架安全技术规范建筑工程施工安全操作规程四川省施工标准化管理指南成都龙西建筑工程有限公司有关安全生产的各项规定。三、 安全通道设计与搭建 根据现场平面布置图（一）1、安全通道布设方案经现场勘查与调研，7号楼边的道路至8号楼,拟定采用钢管搭设净高4.2m，净宽4.0米，长XX米的安全通道，定位图附后。安全通道顶棚共分为上下两层，间距0.6m，每层均满铺脚手板及安全网，防止坠物威胁过往行人及车辆安全。2、安全通道材料为了保证本通道的结构安全，所用的材料必须具有出厂合格证明，并达成下列规定：钢管：3号普通钢管，外径48mm、壁厚3.5mm的焊接钢管，钢管表面平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管外径、壁厚允许偏差不大于-0.5mm，两端面切斜应不大于1.7mm，外表面锈蚀深度应小于0.5mm，超过规定不得使用。扣件：扣件采用可锻铸制作的扣件，在螺栓扭矩达65N.m时，不得发生破坏，扣件活动部位应能灵活转动，夹紧钢管时，开口处的最小距离应小于5mm，表面有裂纹、变形、锈蚀严重的扣件不得使用。脚手板：采用竹片材质，其抗压抗击打应符合现行国家标准，厚度不应小于50mm，两端及中间部位应各设直径为4mm的镀锌钢丝绑扎紧固。安全密目网：采用高空防护使用绿色安全密目网，通道两侧做好安全围挡。3、安全通道结构本安全通道采用纵向承重结构体系，立杆间距80cm。结构平面布置图如下：第一道水平横杆距立柱下端20cm，第二道间距60cm，第三道间距170cm,第四道间距170cm，顶棚横杆间距60cm。结构立面图如下所示：纵向承重门架采用双排钢管做立柱，间距60cm，通道净宽4000cm，净高520cm，双层顶棚间距60cm。轴结构如下图所示：4、安全通道构造规定立杆在竖立杆时，用单支6m钢管，不得采用对接钢管，立杆纵距80cm。严禁使用弯曲钢管。大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆连接采用搭接，搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢固，端部扣件盖板的边沿至杆端距离不应小于100mm。大横杆接头与相邻立柱距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应互相错开，不得出现在同一跨间内，相邻的水平间距不小于500mm。剪刀撑剪刀撑按横向、纵向图纸布设，杆件搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边沿至杆端距离不小于200mm。排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层顶棚钢杆相交处也用扣件扣紧。脚手板脚手板横线铺设，连接处应尽量选在承重排架处。采用对接平铺时，对接处下侧设两根纵向杆，脚手板外伸长度为130-150mm,纵向杆间距不大于300mm。当搭接平铺时，搭接长度大于200mm，并且在中部设有支撑横杆，脚手板伸出横杆间距不小于100mm。5、搭设顺序 脚手架搭设流程：检查准备、材料配备定位设立木垫板纵向扫地杆立杆横向扫地杆大横杆小横杆连墙杆剪刀撑铺脚手板防护栏密目网通道照明灯线安装。6、搭设注意事项搭设过程中，施工区域道路两端要设立警戒线，设立专职警戒人员，指挥过往行人和车辆。搭建工人必须佩带安全帽，进行顶棚搭建时，必须佩带好安全带，挂好安全绳，不得单人进行较重杆件和易失衡、脱手、滑跌等不安全作业。搭设前要对进场材料及配件进行严格的检查，严禁使用不合格产品。搭设前清扫场地，保证场地平整。通道搭设应按一字形从一端开始并向另一端延伸搭设，搭设过程中随时校正后予以固定。剪力撑、斜杆等整体连接杆件应随搭设的架子及时设立。竹跳板应铺平、铺稳，并用铁丝绑扎固定，防止脚手板移位。搭设完毕，应及时做好现场清理，保证道路畅通，场地整洁。在搭设过程不得随意改变通道结构，偷工减料，配件间距设立要符合设计规定。（二）围档板经现场勘查与调研，其中2号楼施工大门处的道路至8号楼,拟定施工区域一方采用围档搭设净高1.8m，净宽4.0米，长XX米的安全通道，定位图附后。1. 围挡板设计2. 围挡板安装施工测量 施工时应先测量出围挡线位的地面高差，根据高差对围挡基础标高做分段划分，需整平的整平，没有条件的地段也应尽量保持较长的水平线，使用台阶调整由于地面导致的高差。立柱应保证垂直度及直线度，事先按图使用经纬仪放出基准线，排尺标出立柱中心点，施工时先每隔4根立柱或根据情况先施工几个控制柱，校核其高程及线位，无误后挂线施工中间柱。应待基础砼强度达成70以上时再开始挂围挡板负重。围挡形式 施工围挡采用蓝色轻质夹心彩钢板，彩钢厚度为0.3mm，高度2米，围挡顶部及底部分别设立10cm高的钢槽压顶和钢槽托底，每隔2.9米设一个锚固于地面的钢立柱，立柱下座为50cm50cm50cm的C25砼基础，钢柱底板四角采用膨胀螺栓与混凝土基础连接固定，既可以减少占地，又可保证围挡稳固、整齐、美观。3. 质量规定1) 围挡施工完毕后，立柱、板块要在一条水平线上，前后误差不大于5cm，板块与立柱、立柱与地面不能出现松动现象。2) 围挡立柱及围挡板安牢固，不松动。围挡高度保护一致，焊接处焊渣清理干净并刷油覆盖。3) 围挡板之间连接处缝隙不大于1-2cm。四、通道的安全措施通道两侧应采用密目安全网封闭，上顶面必须用竹跳板满铺。通道口应设立醒目的安全标示标牌，限速15，限高4m，限宽3.8m，严禁超高、超宽车辆通过。设立专人定期做好安全巡查与管理，保证安全隐患能及时得到排查与治理。 五、费用 该通道重要是为保证过往行人(村民）及车辆安全，搭设所涉及的架管扣件相应材料租金、围档材料、排水管管材、照明设施材料和人工安装费（现场实际方量计算为准）应由业主支付，费用并入结算收取。 成都市龙西建筑工程有限公司 2023年04月5日
