屋顶空调吊装施工方案.doc

实验楼楼顶四号电站空调
吊装施工方案

上海XXXX有限公司
2023年11月21日

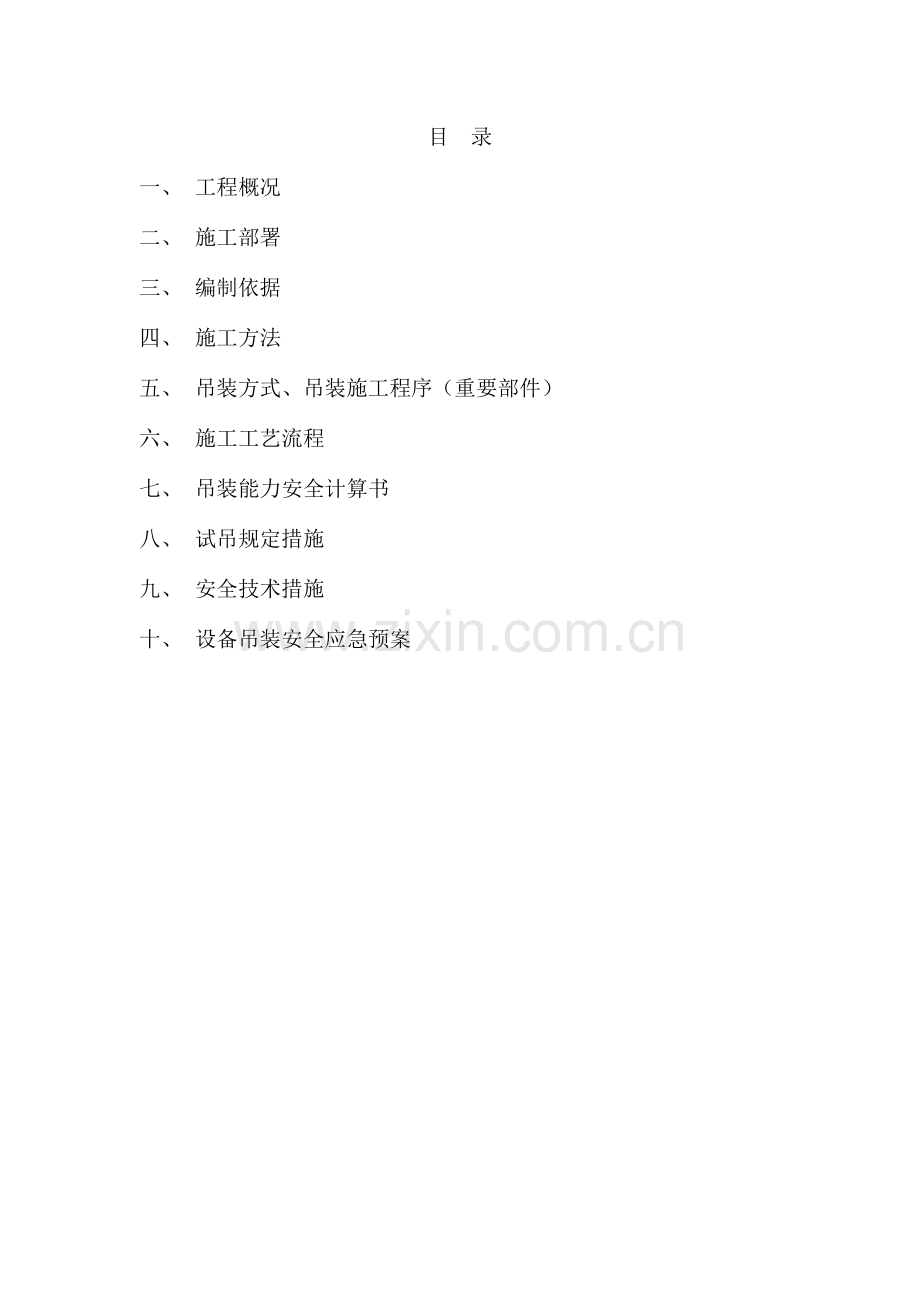

目 录
一、 工程概况
二、 施工部署
三、 编制依据
四、 施工方法
五、 吊装方式、吊装施工程序（重要部件）
六、 施工工艺流程
七、 吊装能力安全计算书
八、 试吊规定措施
九、 安全技术措施
十、 设备吊装安全应急预案

一、 概况：
空调安装位置位于实验楼屋顶四号机房边，屋顶楼面高度为20m, 女儿墙高度3.7m.总计高度23.7m
空调外机尺寸为785mm×949mm×1681mm,共计1个;重量0.25t。

二、施工部署
设备吊装高度高，吊装难度较大。因此，设备吊装工艺、环节的拟定，施工的总平面布置，现场道路的解决，吊具的加工制造，大型吊机进场、拼装时间外伸支腿基础的解决和大件设备的运送等都必须进行部署协调，保证吊装工作顺利进行，应在安全、质量、进度等各方面都能达成抱负状态，为此作如下部署：
1. 组织编制设备的吊装方案，并上报公司和业主审定批准。
2. 对审定后的吊装方案，在方案实行的施工准备和吊装过程中，必须严格执行该吊装方案。
3. 吊装前必须完毕 35t吊机的4个支撑脚的基础解决工作。
4. 吊装前必须完毕 35t吊机进场到定机位置的道路铺设的工作。
5. 吊装前必须把空调机箱运至起吊位置。
6. 吊装前准备好各类吊索具，并确认符合方案规定的规定。

三、编制依据
1、 设备的相关图纸。
2、 现场实地勘察情况。
3、 现行相关的国家、行业、公司标准：
①建筑施工安全检查标准《JGJ59-99》。
②起重机安全技术操作规程《ZZ-0.6(91)》。
4、 以往同类工程的施工和管理经验。

四、施工方法
A、空调的平移：卡车直接运至吊装点
B、空调吊装就位：用35T吊车直接吊装就位

五、吊装方式、吊装施工程序
空调运送至本方案中最终吊装位置，然后用吊机直接吊装。
吊装时，采用吊机吊装，由吊机将设备吊装至指定位置。
1) 吊机挂钩
2) 将设备提空距地面200mm
3) 检查钢丝绳、设备安全情况
4) 在各方检查确认安全前提下,进入正常吊装程序。
5) 吊机35t钓钩慢慢提高、在钢构件慢慢稳定期, 35t吊机回转半径在10m。
6) 由35t单机吊装将设备就位，进行设备安装。
7) 由起重人员拆除主吊机钢丝绳.

六、施工工艺流程

吊机机械设备检查及试运转

吊机道路及停机位置地基检查

吊机进场并停放

施工技术准备

施工技术交底

35t吊机定位

吊装人员到位

运装车定位

试吊检查

正常吊装架设

工序衔接按吊装逐段校正

按质量标准自检自验

同以上环节准备吊装,再行反复上述吊装工艺。
七、 吊装能力安全计算书
设备重量为0.25 t；吊钩重量为0.215t；吊装钢丝锁具0.2t
总负载Ｑ＝0.25t+0.215t+0.2t＝0.665t
35t起重机工况：主臂 L=39.6m,作业半径R=10m，额定起重量7.3t；
吊设备时的总负载Q=0.665t﹤额定起重量7.3t x 0.8=5.84t（符合安全规范）
具体参数如下

35t吊车主臂起重能力表

吊装位置示意图

5m

33.5m

24m

60
60°

吊装示意图

八、试吊规定措施：
A、起吊物件应有专人负责，统一指挥。指挥时不准戴手套，手势要清楚，信号要明确，不得远距离指挥吊物。
B、起吊物件时，必须先试吊，离地不高于0.5米，经检查确认稳妥，并用围绳牵住吊物保持平稳，方可指挥起吊运营。规定试吊1次方可正常吊运。
C、吊运物上的零星物件必须清除，防止吊运中坠落伤人。

九、安全技术措施：
a) 吊车的安全进退扬: 进退场要有人引导,前后有人监视,并提前做好进退场线路上的清障工作;
进场路线为:从北门进场，道沿主楼与设备房间的车道行进到吊装位 。该路段路面宽阔，承载能力强，通行方便。
退场路线为:从吊装点沿车道向西从西门出场。
b) 吊机支腿承力处路面平整坚实。
c) 在吊装前应对卷扬钢丝绳重新进行编排。
d) 设立施工区域；警示带隔离。
e) 操作人员持证上岗，施工前应向施工人员进行安全技术交底。
f) 吊起的物件不得长时间在空中停留。
g) 吊车司机、指挥人员和所吊物件三者之间应保持视线清楚。如有障碍物，应增设指挥点或设专人传递信号, 或采用对讲机指挥。
h) 配合协调、分工内容。
a、 场地清理平整；设立施工临时隔离设施。
b、 吊装时，现场应有应急指挥人员监督指导。
C、 吊机、索具、指挥人员、根据甲方工作计划调度

十、设备吊装安全应急预案
  为保证公司、社会及职工生命财产安全，在事故、事件发生时，能迅速做出响应，并能在事故发生后迅速有效控制、解决，最大限度地减少对人身伤害的限度或减少也许导致的经济损失，本着“防止为主、自救为主、统一指挥、分工负责”的原则，特制订本预案。
1、应急组织机构
应急救援指挥中心，负责应急救援工作：
Emergency：XXXX XXXX
ESS：XXXX XXXX
2、应急预案的实行
1）施工现场设安全领导负责吊装过程中也许导致的人员伤亡事故的控制。
2）发生事故时，安全领导要负责指挥立即救人。救人时应先排除危险，防止抢救时事故的再发生。
3）碰到安全事故较大或人员受伤时，现场人员在组织自救的同时，应及时拨打急救中心电话“120”或公安指挥中心电话“110”求的外部支援；支援时必须讲明地点、基本情况、联系电话等具体情况，并派人到路上接警。
4）将受伤人员及时转送医院进行紧急救护。
5）将信息迅速传递给总公司；传递内容涉及发生的时间、地点、部位、简要通过、伤亡人数和已采用的应急措施等。
6）总公司接到应急信息后应立即核算现场的处置情况，组织有关人员或应急队伍赶赴现场。
7）应急队伍到达现场后，应服从现场指挥人员统一指挥，按分工规定进行疏散人员，抢救物质，尽也许减少生命财产损失，防止事故蔓延；也许对区域内外人群安全构成威胁时，必须对与事故应急救援无关的人员进行紧急疏散。
8）事故解决完毕后，施工现场应保护好现场，接受事故调查并如实提供事故的情况。
