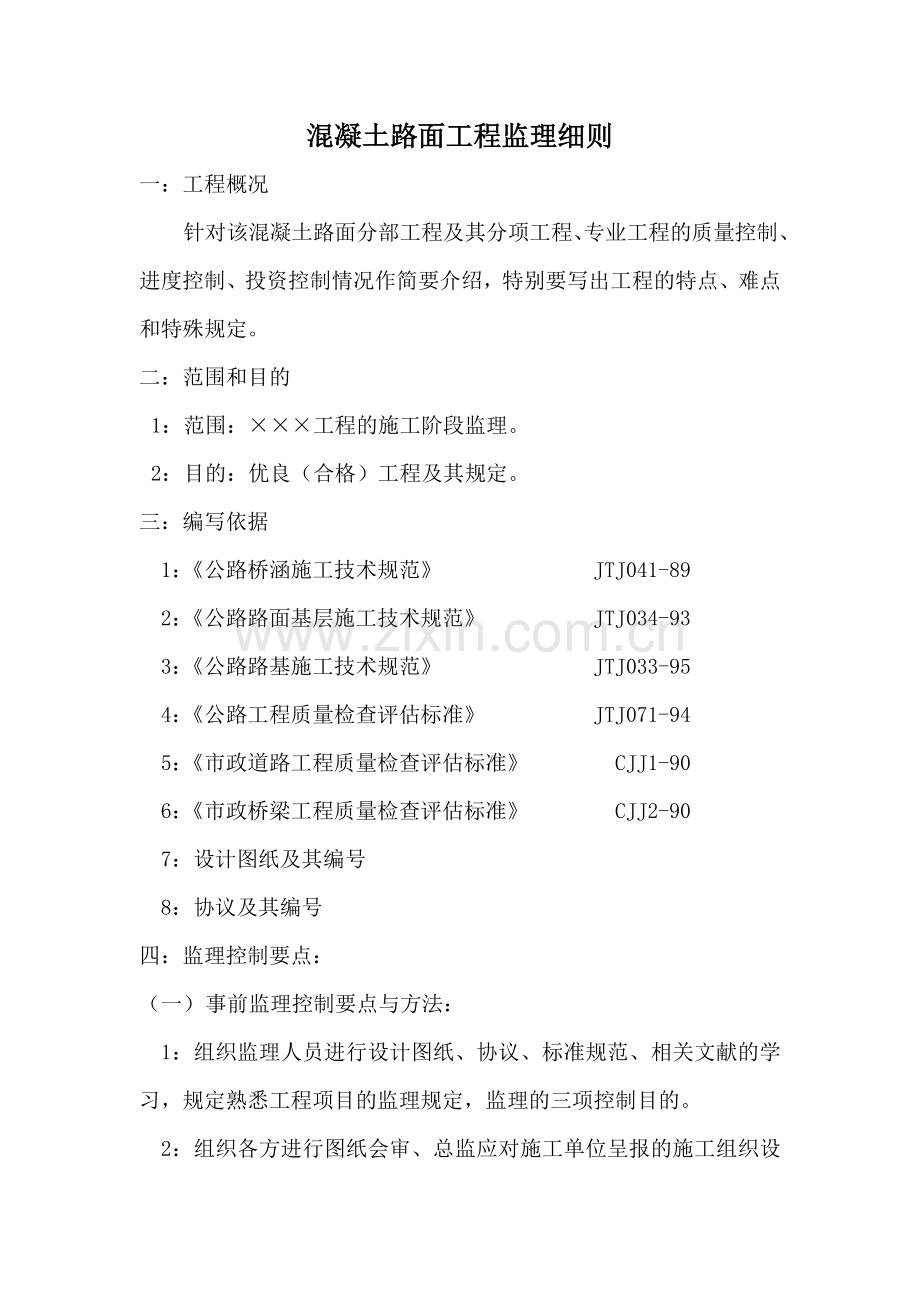

混凝土路面工程监理细则.doc

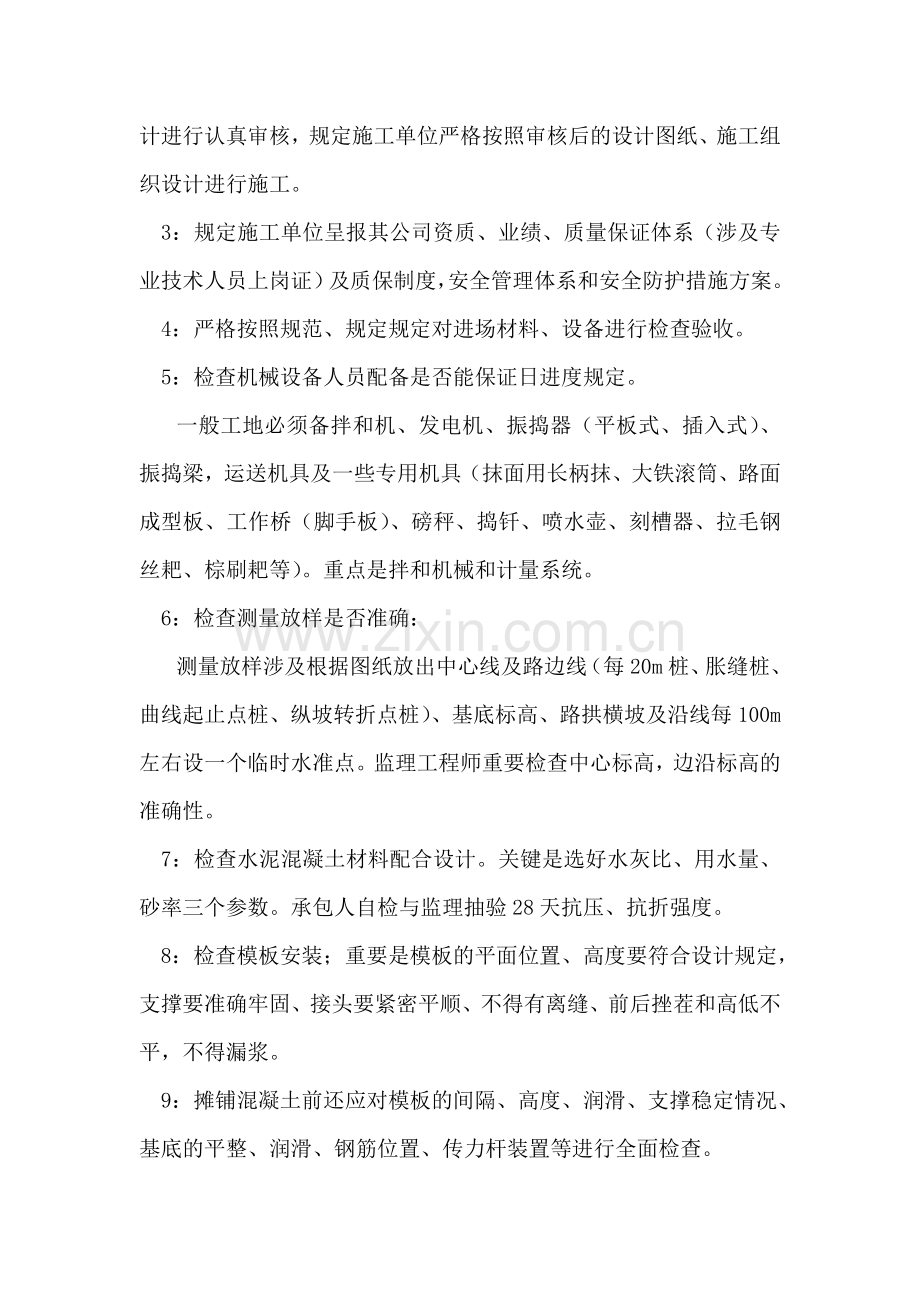

混凝土路面工程监理细则一：工程概况针对该混凝土路面分部工程及其分项工程、专业工程的质量控制、进度控制、投资控制情况作简要介绍，特别要写出工程的特点、难点和特殊规定。二：范围和目的1：范围：工程的施工阶段监理。2：目的：优良（合格）工程及其规定。三：编写依据 1：公路桥涵施工技术规范 JTJ041-89 2：公路路面基层施工技术规范 JTJ034-93 3：公路路基施工技术规范 JTJ033-95 4：公路工程质量检查评估标准 JTJ071-94 5：市政道路工程质量检查评估标准 CJJ1-90 6：市政桥梁工程质量检查评估标准 CJJ2-90 7：设计图纸及其编号 8：协议及其编号四：监理控制要点：（一） 事前监理控制要点与方法： 1：组织监理人员进行设计图纸、协议、标准规范、相关文献的学习，规定熟悉工程项目的监理规定，监理的三项控制目的。 2：组织各方进行图纸会审、总监应对施工单位呈报的施工组织设计进行认真审核，规定施工单位严格按照审核后的设计图纸、施工组织设计进行施工。 3：规定施工单位呈报其公司资质、业绩、质量保证体系（涉及专业技术人员上岗证）及质保制度，安全管理体系和安全防护措施方案。 4：严格按照规范、规定规定对进场材料、设备进行检查验收。 5：检查机械设备人员配备是否能保证日进度规定。一般工地必须备拌和机、发电机、振捣器（平板式、插入式）、振捣梁，运送机具及一些专用机具（抹面用长柄抹、大铁滚筒、路面成型板、工作桥（脚手板）、磅秤、捣钎、喷水壶、刻槽器、拉毛钢丝耙、棕刷耙等）。重点是拌和机械和计量系统。 6：检查测量放样是否准确：测量放样涉及根据图纸放出中心线及路边线（每20m桩、胀缝桩、曲线起止点桩、纵坡转折点桩）、基底标高、路拱横坡及沿线每100m左右设一个临时水准点。监理工程师重要检查中心标高，边沿标高的准确性。 7：检查水泥混凝土材料配合设计。关键是选好水灰比、用水量、砂率三个参数。承包人自检与监理抽验28天抗压、抗折强度。 8：检查模板安装；重要是模板的平面位置、高度要符合设计规定，支撑要准确牢固、接头要紧密平顺、不得有离缝、前后挫茬和高低不平，不得漏浆。 9：摊铺混凝土前还应对模板的间隔、高度、润滑、支撑稳定情况、基底的平整、润滑、钢筋位置、传力杆装置等进行全面检查。 10：地下管线等检查。 11：按规定频率检查验收原材料的质量，并应做好记录（涉及水泥、砂、碎砾石、水、外掺剂和钢筋等） 水泥： 路面用水泥盼望具有抗拉强度高、 收缩小、 抗磨性耐久性好以及弹性模量低等技术品质。 目前路面用水泥应采用硅酸盐水泥， 其标号不应低于425号，当条件受限制时，对于不同等级的公路建议采用下表之品种与标号。 建议采用水泥品种与标号公路等级 水泥品种 备注 高速公路 525G G 代表硅酸盐水泥 P 代表普通水泥 K 代表矿渣水泥 一级公路 525G， 525P 二级公路 425P， 525K 三级公路 425P， 425K 细集料：粒径为0.165mm的集料为细集料。涉及天然砂河砂、海砂或山砂及人工砂。 通常细度模数 评价砂的粗细度， =3.1-3.7为中砂，=1.6-2.2为细纱，混凝土用砂希望具有高的密度和小的比面。选用砂应符合下表级配规定，集料中的有害杂质含量不得超过下表之规定。砂的级配范围 级配 分区 筛 孔 尺 寸 （mm）10 5 2.51.250.630.3150.16 通 过 率 （%）（粗砂）10090-10065-95 35-6515-295-200-10（中砂）10090-10075-10050-9030-598-300-10（细砂）10090-10085-10075-10060-8415-450-10 粗集料：用于路面的粗集料（碎砾石）必须具有一定的强度、耐磨性、坚固性良好的级配。强度应不低于3级或混凝土标号的2倍，磨耗率不大于4%，规定在硫酸溶液中浸湿和烘干5次循环重量损失小于5%（寒冷地区）或3%（严寒地区）。粗集料的粒度以接近正方形为佳，针状（长大于平均粒径2.4倍）及片状（厚度小于平均粒径的0.4倍）总含量不大于15%，有害杂质含量不大于下表规定。 有害杂质含量允许值 项 目 砂 碎、砾石含泥量（尘屑、淤泥、粘土）% 3 1硫化物和硫酸盐含量（折算为SO3）% 1 1 有机物质含量（比色法） 不得深于标准色 云母含量 % 2 轻物质含量 % 1 粗集料的级配范围应符合下表规定项目 筛 孔 尺 寸 （mm） （圆孔筛） 40 20 10 5 累 积 筛 余 量 （mm）碎石 0 5 30 65 75 90 95 100砾石 0 5 30 65 75 90 95 100 水：拌和用水不得具有影响水泥正常凝结和硬化的有害杂质、油、酸、盐类等。工业废水、污水、沼泽水、PH值小于4的酸性水、硫酸盐含量（按SO3 计）超过水重1%的水，均不得使用。凡能饮用的自来水和清洁天然水，一般可采用。 外掺剂：为了改善新拌或硬化混凝土的某些性质、有时在制配混凝土过程中掺入不超过水泥重量的5%外掺剂。外掺剂的质量必须符合国家标准（GB8076-87）的规定，并应实地实验后使用。使用时要特别小心配量准确，拌和要均匀。（二） 事中过程监理控制要点与方法： 1：混凝土路面工程质量监理工作流程： （见附页） 2：混凝土路面工程质量监理工作要点： 2.1水泥混凝土里面基层质量检查基层竣工后，承包人应检查其强度与质量，监理应按10%20%抽检。强度以基层顶面的当量回弹模量值或以标准汽车测定的计算回弹模量值为检查指标，其值不得低于设计值，公路、城市道路、厂矿道路基层质量检查频率、方法、允许误差应符合下表1的规定，民航机场道面、高速公路基层质量检查频率、方法、允许误差应符合下表2的规定。公路、城市道路、厂矿道路基层质量检查允许误差 表1 项目允许误差 检查规定 检查方法监理抽验频率（%）范围点数当量回弹模量值或计算回弹弯沉值不小于设计规定50m 2 现场检查共同检测 压实度 不小于规定规定1000 1 无骨料：用环刀法测定有骨料：用灌砂法测定 1020 厚度 10% 50m 1 用尺量 1020 平整度 10mm 50m 1 用3m尺量 1020 宽度不小于设计规定 50m 1 用直尺 1020纵坡高程 10mm 20m 1 用水准仪测量 1020横坡路面宽9m 1% 100m 3 用水准仪测量 1020 路面宽 915m 1% 100m 5 用水准仪测量 1020路面宽15m 1% 100m 7 用水准仪测量 1020注：压实度（单位重）以重型击实标准实验拟定，石灰稳定土和工业废渣类为93%；级配碎（砾）石掺石灰和水泥稳定沙砾为97%。道面、高速公路基层质量检查方法与标准 表2 项目允许误差 检查规定 检查方法监理抽验频率（%）范围点数当量回弹模量值或计算回弹弯沉值不小于设计规定50m 2 现场检查共同检测 压实度 不小于规定规定500 1 无骨料：用环刀法测定有骨料：用灌砂法测定 1020 厚度 10%200 1 用尺量 1020 平整度 10mm1000 1 用3m尺量 1020 宽度不小于设计规定 50m 1 用直尺 1020纵坡高程 5mm 10m 1 用水准仪测量 1020横坡 0.5 % 用水准仪测量 1020注：压实度（单位重）以重型击实标准实验拟定，石灰稳定土和工业废渣类为93%；级配碎（砾）石掺石灰和水泥稳定沙砾为97%。民航机场道面基层顶面，应铺设石屑或中粗砂等坚硬材料找平层。横坡检查规定，民航机场道面：每10米长测一断面，横向测点10m； 高速公路：每100米长测一断面，路面宽9m时横向测3点：路面宽 915m时，横向测5点；路面宽15m时，横向测7点。 2.2混凝土拌和物的搅拌和运送控制： 混凝土边和物的搅拌应采用机械搅拌、所用的砂、石料必须过称，磅秤使用前应检查校正；散装水泥必须过秤，袋装水泥以袋计量时应抽查其准确性；要严格控制加水量；每班开工前，实测砂、石料的含水量，根据天气变化，由工地实验室拟定配合比。 混凝土原料按质量计的允许误差：水泥、水为1%；粗细骨料为3%；外掺剂为2%。 搅拌机装料顺序宜为砂、水泥、碎（砾）石或碎（砾）石、水泥、砂，进料后边搅边加水。 搅拌时间：应根据搅拌机的性能和拌和物的和易性拟定，每批搅拌最短时间（从材料所有装入起至开始出料止）应符合下表规定，最长时间不得超过最短时间的三倍。混凝土拌和物最短搅拌时间 搅拌机容量 转速 次/分钟 搅拌时间（秒）低流动性混凝土干硬性混凝土自由式400L 18 105 120 800L 14 105 210强制式 375L 38 90 100 1500L 20 180 240 混凝土拌和物的运送应保证不得漏浆和不出现离析，夏、冬季必须有遮盖或保温措施，卸料高度不得超过1.5m，当有明显离析时，应在浇筑时重新拌匀。混凝土拌和物自搅拌机出料到浇筑完毕的允许这、最长时间，由实验室根据初凝时间及施工气温拟定，并应符合下表的规定。混凝土拌和物自出料到浇筑完毕的允许最长时间 施工气温 允许最长时间（小时） 510 2.0 1020 1.5 2030 1.0 3035 0.75 2.3混凝土浇筑质量控制： 振捣： 对于厚度不大于22cm的混凝土板，靠近边角处应先用插入式振捣器顺序振捣，再用功率不大于2.2KW的平板振捣器纵横交错全面振捣。纵横振捣时应重叠1020cm，然后用振捣梁拖平，振捣时应防止钢筋变位。 振捣器在每一处振捣的时间应以拌和物停止下沉不再冒气泡为准。且当水灰比小于0.45时不宜少于30秒，用插入式振捣器时不宜少于20秒。 当使用插入式、平板式振捣器配合使用时、应先插入式后平板式，分两次摊铺的，振捣上层混凝土时，插入式应插入下层混凝土5cm，上层混凝土振捣必须再下层混凝土初凝前完毕，插入式振捣器的移动间距不宜大于其作用半径的0.5倍并应避免碰撞模板和钢筋。 振捣时应辅以人工找平，并随时检查模板，如有下沉变形或松动应及时纠正。 干硬性混凝土搅拌时可以先增大水灰比，浇筑后再采用真空吸水工艺将水灰比减少、以提高混凝土未凝结硬化前的表层结构强度。 刮平：应根据塌落度保证刮平后的平整度符合规定，整平填补版面应用较细骨料的混凝土拌和物，严禁用纯砂浆填补找平。经振捣梁整平后，可用铁滚筒进一步整平，设有路拱时，必须用路拱成型板。整平时规定顶面整洁，接缝处板面平整。 做面：做面应符合下列规定 做面前应做好清边整缝，清除粘浆，修补掉边、缺角。做面严禁再面板上撒水、撒水泥粉。 做面宜分两次抹平。先找平抹平，待混凝土表面无泌水时，再作第二遍，抹平后的混凝土板面应平整、密实。 抹平后沿横坡方向拉毛或采用机具压槽。公路与城市道路的拉毛和压槽深度应为12mm（填砂法）；跑道、高速出口滑行道不得小于0.8mm；停机坪不得小于0.4mm。 接缝施工 纵向缝：目前重要以平缝加拉杆或切口加拉杆形式，规定检查安装的准确度、尺寸。 缩缝：目前重要用切缝、压缝 形式，切缝要特别注意掌握好时间。切得过早由于混凝土强度局限性会引起集料从砂浆中脱落，而不能切出整齐的缝。切得过迟则由于混凝土干燥收缩（水分减少）、化学收缩（温度减少）导致初期开裂。合适的切缝时间应控制在混凝土获得足够强度（2530%）而收缩力未超过其强度范围内时，通常由施工人员根据经验试切后决定，下表可供参考。 经验切缝时间昼夜平均温度（）常规施工方法（小时） 真空脱水作业（小时） 5 45504045 10 3045 2530 15 2226 1822 20 1821 1215 25 1518 811 30 1315 57 胀缝：以滑动传力杆形式实现。胀缝应与路中心秒线垂直，缝壁必须垂直，缝隙宽度必须一致，缝中不得连浆，缝隙下部设胀缝板，上部灌胀缝填料，传力杆应固定准确位置，误差不得大于5mm。 施工缝：施工缝宜尽量设于胀缝或缩缝处，多车道时应避免设在同一横断面上。施工缝若设于缩缝板中，则应增设传力杆，其一端固定于混凝土中，另一端涂以沥青，允许滑动，传力杆必须与缝壁垂直。 接缝填料：接缝分为接缝板及灌缝填料两种。灌缝料又分为加热施工式与常温施工式两种。接缝板的类型和技术规定见下表。 接缝板类型与技术规定 接缝板种类实验项目木板类塑料泡沫板类 软木板 备注压缩应力（Mpa）70300.20.62.010.0复原率（%）607090100 6580吸水后应不小于不吸水的 90%挤出量（mm）1.05.52.05.0 1.04.0弯曲荷载（N）100400 050 540加热施工式灌缝料：目前重要用沥青橡胶类，聚氯乙烯类和沥青玛蹄脂类。其技术规定见下表。 加热施工式灌缝技术规定 技术规定 实验项目低弹性型（用于较低等级路）高强性型用于高等级、高速、机场路针入度（针入法） 5mm以下 9mm以下 弹性（球针法） （-10） 灌入量5mm 复原率30%以上 灌入量10mm 复原率60%以上 流动度 5mm以下 2mm以下 拉伸量（-10） 5mm以下 2mm以下 常温施工式灌缝料：目前重要用聚胺脂焦油类、氯丁橡胶类、乳化沥青类、橡胶等。其技术规定见下表。常温施工式灌缝填料技术规定 实验项目 技术规定 灌入稠度 20秒以内 失粘时间 6小时以上，24小时以内 弹性（球针法） 灌入量3-5mm，复原率75%以上 流动度（按加热法） 0 拉伸长度 15mm以上混凝土养护期满后应及时填封接缝。填缝前缝内必须清扫干净，并防止砂石再掉入。灌注填料必须在缝槽干燥状态下进行。料与壁必须粘附紧密不渗水；其灌注深度为34cm为宜，其下部可填入多孔柔性材料。夏天填料应与板面平，冬天应略低于板面。当采用加热式填缝料时，应不断搅拌直至规定温度。气温低时，应用喷灯加热缝壁。 2.4表面修整与拆模养护检查 表面修整：当用真空脱水工艺时，脱水后可用振动梁复振一次并用滚杠复拉一次，保证板面平整度；不用真空工艺时，应用大木抹多次抹面至表面无泌水为止，收水抹面的各遍间隔时间可参考下表。 收水抹面间隔时间水泥品种施工温度 （）间隔时间（分钟） 水泥 品种 施工温度 （）间隔时间（分钟） 普 通 水 泥 0 3545 矿 渣 水 泥 0 5570 10 3035 10 4055 20 1525 20 2540 30 1015 30 1525拆模：模板拆除应符合下列规定： 拆模时间：拆模时间视气温与混凝土强度增长情况而定。当用普通水泥时一般允许拆模时间符合下表规定。拆模要仔细，不得损坏混凝土板边角。 混凝土板允许拆模时间 昼夜平均温度（） 允许拆模时间（小时） 5 72 10 48 15 36 20 30 25 24 30以上 18 注：1、允许拆模时间从混凝土成型后至开始拆模时计算。 2、使用矿渣水泥时，允许拆模时间宜延长50100%。养护：混凝土表面修整完后要进行养生，养护时间要保证，防止混凝土水分蒸发产生龟裂。养护方式有定期洒水草袋覆盖等，天天洒水23次，当混凝土表面泌水消失后可在其表面洒布薄膜养生剂。养生时间长短按混凝土抗弯强度达成3.5Mpa以上的规定实验拟定。通常使用硅酸盐水泥约为14天，使用早强水泥约为7天，使用不发热硅酸盐水泥约为21天。设计强度达成80%以上时，方允许开放交通。但车辆荷载不得超过设计荷载，设计强度达成40%时可以行人。 2.5水泥混凝土路面与其它构造物相接处解决检查：水泥混凝土路面与其它构造物相接处应根据不同情况采用不同措施，不可忽视，如： 与桥梁正交时，设搭板与胀缝23块（条）； 与桥梁斜交时，宜设钢筋混凝土渐变搭板，块数视斜交角度而异； 当构造物穿越公路顶部及其两侧适当范围内的混凝土板内放置钢筋网加强，或采用钢筋混凝土板； 交叉口接缝解决：交叉口接缝布置，应与交通流向相适应，并易于排水和整齐美观，施工方便。混凝土板角不宜小于90，出现锐角时，应将其放在非重要行车部位。接缝边长不应小于1m。当接缝为曲线时，不宜过长，各缝应相相应，一般不得出现错缝。 2.6水泥混凝土路面质量验收评估： 钢筋混凝土板的钢筋网片允许误差，应符合下表规定。钢筋网片的允许误差 项目 允许误差（mm） 检查方法钢筋网片长度，宽度 10 用尺量钢筋网眼尺寸 10用尺量上下两片的高度 5用水准仪检查垫块和钢筋表面上下两表面的保护层厚度 5用尺量 钢筋网片的平整度 10拉线用尺检查 检查混凝土的抗折强度。混凝土的抗折强度是检查的重点，监理应按20% 的频率抽检，并应以28天龄期的计算强度为准，同时应符合下列规定：应用正在摊铺的混凝土拌和物制作试件，试件的养护条件与现场混凝土板养护条件相同。天天或铺筑200m3 混凝土（机场为400m3）应同时制作2组试件，龄期应分别为7天和28天；每铺筑10002023m3混凝土应增做一组试件，用于检查后期强度，龄期不应小于90天。当普通水泥混凝土7天强度达不到28天强度的60%（矿渣水泥为50%）时，应分析因素，并应对混凝土的配合比做适当修正。浇注完毕的混凝土板，应检查实际强度，可以现场钻取圆柱试件进行圆柱劈裂强度的实验，推算小梁抗折强度。 混凝土抗压、抗折、和劈裂抗拉强度实验及其劈裂强度与小梁抗折强度的关系式，应符合GBJ97-87水泥混凝土路面施工及验收规范附录六的规定混凝土板面外观不应有露石、蜂窝、麻面、裂缝、脱皮、啃边、掉角、印痕和轮迹等现象。接缝填缝应平实、粘结牢固和缝缘清洁整齐。混凝土的合格抗折强度Rm，应根据试件组数多少而定，当试件组数大于10时按数理记录法计算。其公式如下： Rm=Rs+K 式中：Rm合格强度（Mpa）Rs设计抗折强度（Mpa）K-合格评估系数，见下表（Mpa）强度均方差（Mpa）N（试件组数） 1114 1519 20 K 0.75 0.7 0.65 任何一组试件的最小强度规定：（a）公路与城市道路和厂矿道路，试件组数大于20组时，允许有一组强度小于0.85Rs，但不小于0.75 Rs；而民航机场道路、高速公路不得小于0.85 Rs； （b）公路与城市道路和厂矿道路试件组数等于或少于10组时，试件平均强度不得小于1.5Rs及任何一组最小强度不得小于0.85Rs。（三）事后控制要点： 1、发生事故，施工单位要立即按规定填写质安问题报告单向监理工程师报告， 待监理睬同业主、设计单位对事故进行分析审核批准施工单位解决意见后， 告知施工单位执行。 2、督促施工单位严格按业主、市档案管理部门的资料整理归档规定，及时对工程资料进行整理归档。 3、监理人员严格按监理工作规定进行监理工作，对工程资料要及时签认，归档整理。 水灰比检查（塌落度实验）施工配合比调整监理抽查混凝土搅拌机拌和监理审核、批准 监理工作项目内容 监理检查、审批纵向拉杆制作、安装安装质量检查标高测量、安装模板监理检查基层强度检查、修整水泥、砂、碎石备料原材料质量抽验、审批自卸车装运混凝土拌和料 监理检查人工浇筑混凝土监理旁站 监理旁站混凝土振捣施工 取样制强度试件监理检查、审批中间交工证书填报砼路面中间交工证书 交付验收监理检查 混凝土板质量自检 拆 模 养生（草袋湿养等）初期养生、锯缝、灌缝 监理检查 磨光机磨平、拉毛 监理检查真空吸水
