使用前请认真阅读使用说明书！

DJS24/127L(B)

矿用隔爆兼本安型LED巷道灯

使 用 说 明 书

执行标准：GB3836-2023
MT221-2023
Q/RT004-2023

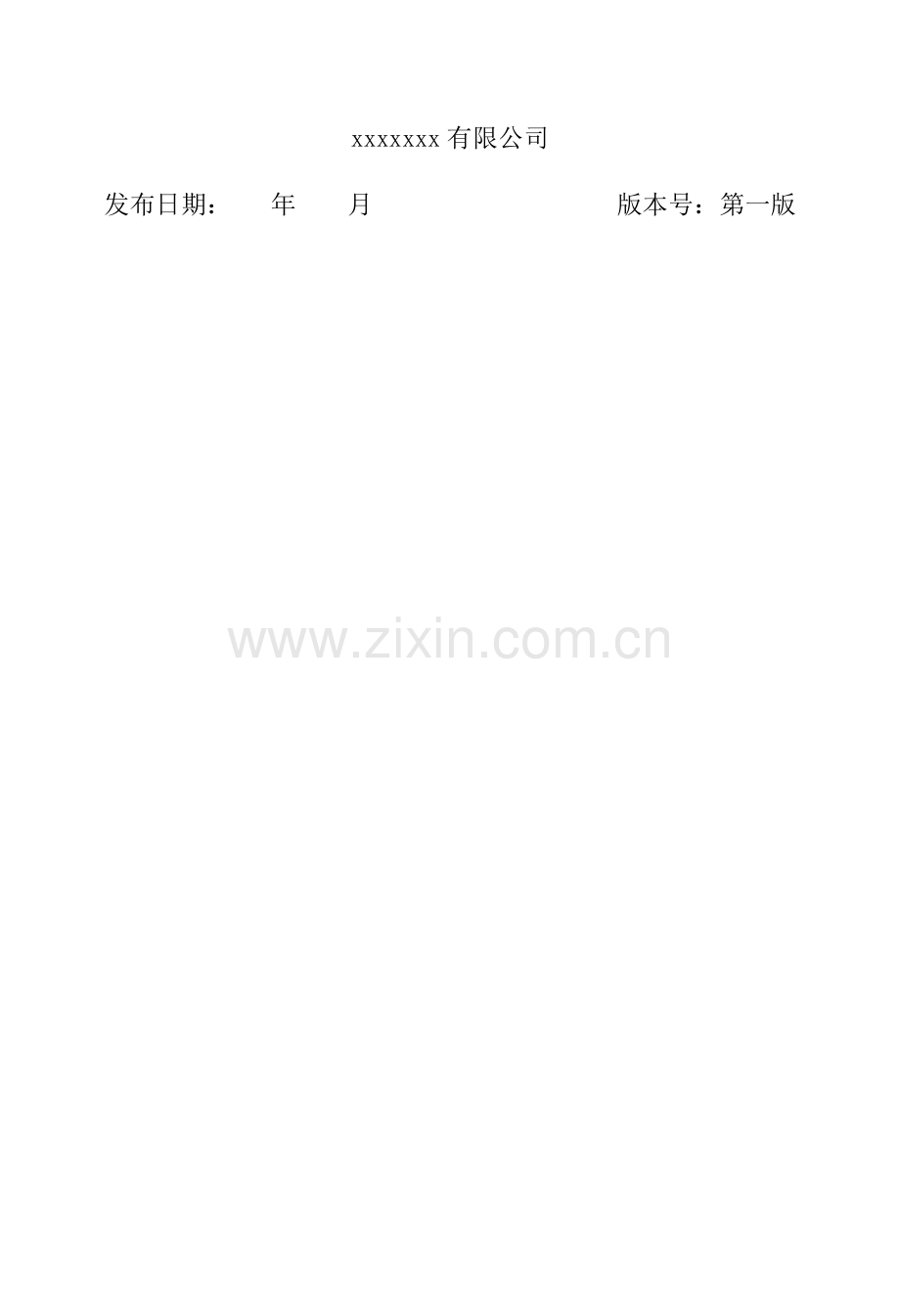

xxxxxxx有限公司
发布日期： 年 月 版本号：第一版
1、概述　　
1.1 产品特点
DGS24／127L(B) 矿用隔爆兼本安型LED巷道灯(简称LED灯)，是我公司采用最新材料LED冷光源和恒流电源开发研制而成的矿用照明灯具。本产品采用雷达控制，无人工作时点亮12W,有人工作时点亮2x12W,具有节能效果显著，工作寿命长等优点，装维护方便，是新一代先进的抱负防爆灯具。
本灯具执行标准:GB3836-2023、MT221-2023、Q/RT004-2023。
1.2 用途
　　本产品合用于具有瓦斯(甲烷）及煤尘爆炸危险的煤矿井下，在巷道、峒室，或类似以上环境的场合供照明用，严禁用于采掘工作面。
1.3 型号组成及代表意义：
防爆型式：矿用隔爆兼本安型　　防爆标志：ExdibⅠMb 设备保护级别：Mb
D 　 J S　 24／127 L (B)

设计序号
LED 灯
功率/电压（W/V）
巷道、峒室用灯
隔爆兼本安型
灯具
1.4 使用环境及工作条件：
　　a、周边环境温度－20～＋40℃；
　　b、大气压力为80kPa～110kPa；
　　c、周边空气相对湿度不大于95％（＋25℃时）；
　　d、具有爆炸性气体（甲烷）和煤尘的矿井；
　　e、无破坏金属及绝缘的腐蚀性气体或蒸汽的环境中；
　　f、无滴水及其它液体浸入的地方；
g、无剧烈振动及冲击的地方；
h、合用于煤矿井下非采掘工作面；
j、防护等级 ： IP54。
2、产品结构
LED灯由上盖、灯体、本安恒流电源、光源板、透明罩、散热器等组成。上盖上铸有“Exdib I Mb”、“严禁带电打开”等字样，“MA”标志、“铭牌”用铜牌铆在上盖上。灯体外设有接地螺钉，上盖内有接线板、接线板上有三个接线柱，其中两个接线柱接127V电源线，一个有接地符号的供接地用。灯体内有恒流电源板、光源板等。上盖与灯体间用四条M5×16的内六角螺钉紧固,LED光源所产生的热量通过散热器、灯体与上盖散发到空气中。上盖、灯体、等用ZL102铸铝制成。　　　　　　　　　　　　　　　
上盖与灯体间、灯体与防爆玻璃罩间都有符合规定的隔爆接合面隔爆。
3 重要技术参数：
3.1产品具有雷达探测功能，可根据光照范围内是否有活动物体自动调节亮度；光照范围内有活动物体时，为高亮状态；反之，则为低亮状态。
3.2 基本参数,见表1
表1
产品型号
额定电压V
额定功率W
照度(3m)处Lx
引入电缆
规格mm
外形尺寸mm
D×H
重 量
Kg
DJS24/127L(B)
127
高亮
低亮
≥10
Φ7—Φ13
246×220×246
3.5
12W+12W
12W+4W
3.3 本质安全参数，见表2
表2
产品型号
本安参数
DJS24/127L(B)
内部本安电源：Um：140V，Uo：19.8V，Io：635mA
3.4性能参数
3.4.1 发射频率：3.67GHz±200MHz；
3.4.2 发射功率：不大于-20dBm；符合GB3836.1-2023第6.6.1条的规定。
3.4.3 最大探测距离：6m；
3.4.4 接受灵敏度：-75dBm。

4.工作原理：
127V电源电压进入到壳体内部后，通过接线板分为两路光源控制电路，其控制原理见图1。
1.第1路光源控制电路由本安电源和LED光源组成。在接通电源时，处在额定工作状态，功率为12W；
2.第2路光源控制电路由雷达板、雷达控制板、本安电源、LED光源组成。
a）电源接通后，雷达控制板向本安电源输出+5V电压作为反馈信号，进而控制本安电源输出电流为额定值，功率为12W，灯具处在高亮状态。
b）延时30秒后，假如雷达板在探测距离内未探测到人或活动物，则雷达控制板停止向本安电源输出+5V电压，进而控制本安电源输出电流下降到额定值的三分之一，功率降至4W，灯具处在低亮状态。
c）假如雷达板在探测距离内探测到人或活动物，则雷达板将感应信号反馈至雷达控制板，雷达控制板再次向电源板输出+5V反馈电压，进而控制本安电源输出电流为额定值，功率为12W，灯具处在高亮状态。

图1 控制原理图
5、LED灯接线，见图2：

图2 接线示意

6、安装歩骤及方法
6.1 拆开上盖与壳体间的四个固定螺钉, 便可看到两个电源线与一个接地的三个接线柱。
6.2 将电缆穿过引入装置，按接线图将127V电源线接在接线板的两个螺柱上，地线接在有接地标记的接线柱上。
6.3清理干净接线腔。
6.4盖上上盖，用原拆下的四条内六角螺钉紧固。
7.故障分析及排除方法：见表2
表2
故障现象
因素分析
排除方法
备注
灯具不亮
输入电缆线的接线柱螺母松动，电缆线脱落；
将总电源切断，卸开上盖，检查压线螺母是否松动。若电缆线脱落，用螺母将电缆线压紧后重新安装。
1 出厂时的标称电压为灯具的工作电压，不要超过电压的使用范围。

2 严禁带电维修。
电源板损坏；
卸掉防护罩与透明灯罩，检测光源板是否有直流电压输入，若无则是电源板损坏，更换电源板。

LED光源损坏；

排除电缆线接触不良与电源板损坏的故障后灯具不亮，则LED光源需要更换。
亮度下降
灯具散热不良
排除防碍散热因素，保持灯具通风良好。
更换发光元件时一定要涂导热硅脂，以保证散热良好。
发光元件光衰严重
更换发光元件

8、运送与贮存
8.1 运送过程中包装箱不得倒置、倒放、不得遭受强烈的颠簸、震动、碰撞及雪、雨的侵袭。
8.2 产品应贮存于没有雨雪侵入、良好的通风条件、空气中不具有酸、碱等腐蚀性气体或粉尘的场合。
8.3 存放期超过3年的产品在使用前应逐台检修，更换锈蚀损坏的元器件并重新进行通电检查。
9、订货需知及装箱附件
9.1 订货时需注明灯具型号、电压、功率和数量；
9.2 随同产品装箱的附件：
　　a、产品使用说明书；
　　b、产品检查合格证；
c、装箱单。

10、安全警示及注意事项
1） 严禁缺少零件的巷道灯下井使用；
2） 严禁击打巷道灯；
3） 维修时必须切断电源，严禁带电开盖；
4） 严禁随意改变产品结构或零部件，不得改动电路，安装及维修时不得损伤隔爆面；
5） 对密封圈密封性及紧固限度要进行检查，密封圈老化时要及时更换；
6） 巷道灯应采用品有短路、过载和漏电流保护功能的照明信号综合保护装置配电；
7）使用屈服应力≥340MPa的紧固件。
8)不得改变本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号！

11、保修规定
11.1 产品使用中发现质量问题请及时反馈到我公司，我们将根据情况及时到现场服务，如对产品有改善意见，欢迎光顾指导。
11.2 本公司对用户提供终身维修服务，自出厂之日起，1年内提供免费维修。
　　 由于不可抗拒的外来因素或人为因素；未经授权的修理；超过说明书规定的范围使用；违反操作规程等引起的损坏不在保修范围内。
