二级建造师机电工程专业考试重点.doc

2012年二级建造师《机电工程专业》
考点与重点整理
第一部分

第一页 2H311010 机电工程测量
本目的重点是机电工程测量的要求和机电工程测量的方法
第二页 平面控制测量的要求
（2）平面控制网建立的测量方法有三角测量法，导线测量法，三边测量法等
第三页 高程控制测量
1.高程控制点布设的原则
（1）测区的高程系统，宜用国家高程基准
（2）高程测量的方法有水准测量法，电磁波测距三角高程测量法，常用水准测量法
（3）高程控制测量等级划分；依次为二，三，四，五
2.高程控制点布舍的方法
（2）设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高
第五页
（二）测量方法
1.管线中心定位的测量方法

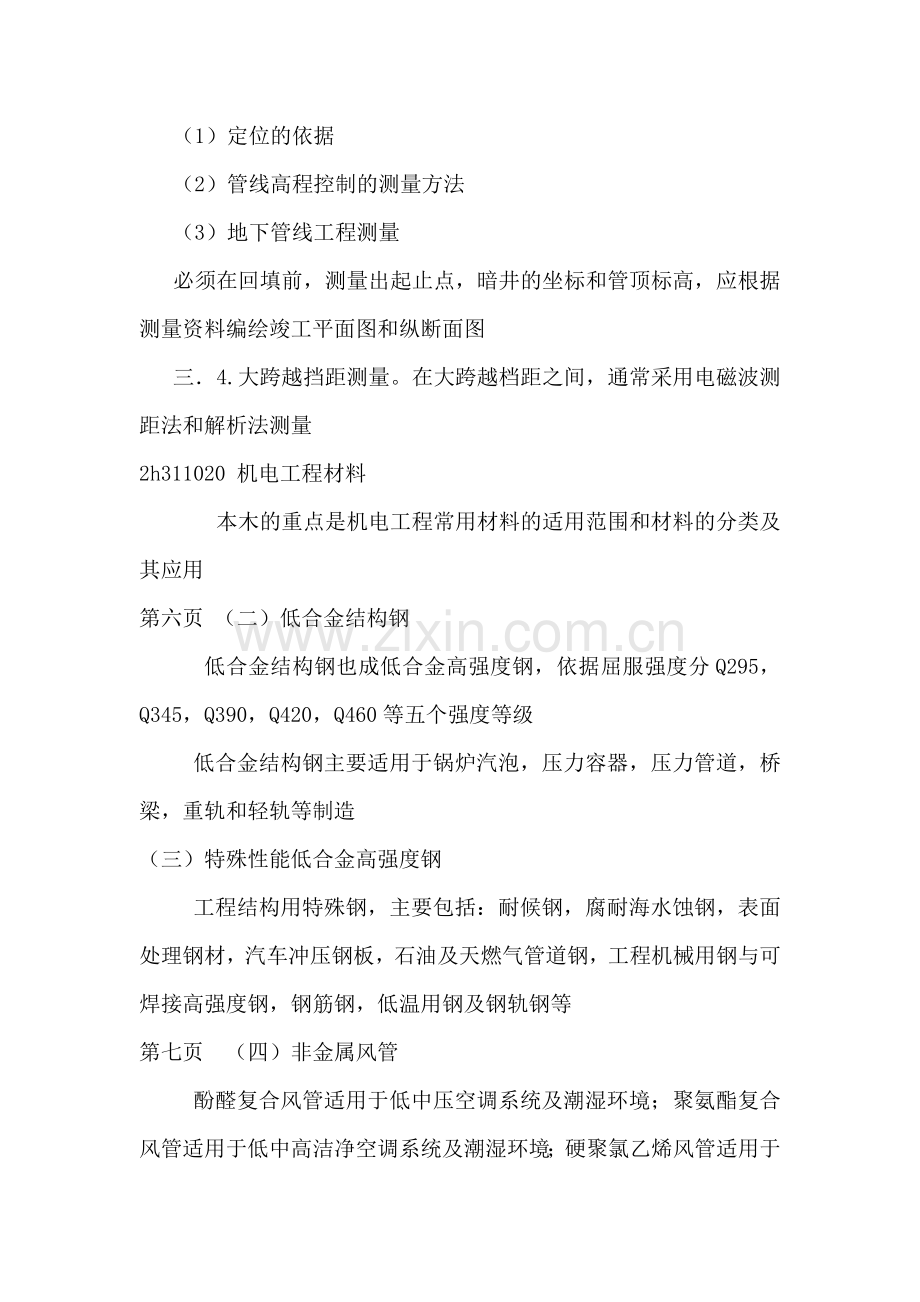

（1）定位的依据
（2）管线高程控制的测量方法
（3）地下管线工程测量
必须在回填前，测量出起止点，暗井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图
三．4.大跨越挡距测量。在大跨越档距之间，通常采用电磁波测距法和解析法测量
2h311020 机电工程材料
本木的重点是机电工程常用材料的适用范围和材料的分类及其应用
第六页 （二）低合金结构钢
低合金结构钢也成低合金高强度钢，依据屈服强度分Q295，Q345，Q390，Q420，Q460等五个强度等级
低合金结构钢主要适用于锅炉汽泡，压力容器，压力管道，桥梁，重轨和轻轨等制造
（三）特殊性能低合金高强度钢
工程结构用特殊钢，主要包括：耐候钢，腐耐海水蚀钢，表面处理钢材，汽车冲压钢板，石油及天燃气管道钢，工程机械用钢与可焊接高强度钢，钢筋钢，低温用钢及钢轨钢等
第七页 （四）非金属风管
酚醛复合风管适用于低中压空调系统及潮湿环境；聚氨酯复合风管适用于低中高洁净空调系统及潮湿环境；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统
第8页 1.BLX.BLV型:铝芯电线，
2.BX.BV型：铜芯电线
3．RV型：铜芯软线
4．BVV型
例如：一般家庭和办公室通常采用BV型和BX型聚氯乙烯绝缘铜芯线作为电源连接线
（二）电缆
1．VLV ,VV型电力电缆
2．VLV22,VV22型电缆
3． VLV32,VV32型电缆：能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内，高层建筑的电缆竖井内，且适用于潮湿场所。
4．YFLV,YJV型电力电缆：主要高压设备电缆
第十页 电工线材，
电工线材主要是电线和电缆，其品种规格繁多，应用范围广泛，使用电压在1KV及以下较多，在电气工程中以电压和使用场所进行分类的方法最为实用，
例如家用电器使用的222V电线，一般工业企业用380V线缆，
2H311030 起重技术，
本目的重点是：主要起重机械与吊具的使用要求。主要吊装方法和吊具的选用原则
第十一页 载荷处理
1. 动载荷：一般取动载荷系数K1为1.1
2. 不均衡载荷：一般取不均衡载荷系数为1.1—1.2
3. 计算载荷：计算载荷的公式Qj=K1K2Q
其中Q—设备及索吊重量
三 (二)，自行式起重机的基础处理
自行式起重机，有蕡其实汽车式起重机，在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，验收时同样进行沉降预压试验，
第十二页
（二）3-进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选择
四，（一）钢丝绳的选择
1.钢丝绳一般有高碳钢丝捻绕而成
第十三页 3.在起重工程中，用作缆风绳的安全系数不小于3.5，用作滑轮组跑绳的安全系数一般不小于5，用作吊索的一般不小于8，用于载人不小于10~12。
（三）3.卷扬机使用是应注意：钢丝绳应从卷筒下方，以保证卷扬机的稳定，以保证钢丝绳固定端的牢固，应尽可能保证钢丝绳绕入的方向在卷筒中部与卷筒轴垂直，以保证卷扬机手里的对称性，卷扬机与最后与最后一个导向轮的最小距离不得小于25倍卷筒长度，以保证当钢丝绳绕到卷筒一端时于中心线的夹角符合规定。
2H311032 熟悉常用的吊装方法和吊装方案的选用原则
吊装成功的关键在于吊装方法的合理选择，吊装工程的安全问题往往出现在各种吊具的选择不合理
（一）3.旋转吊装法适用于场地特别狭窄，无法布置缆风绳，同时设备自身具有一顶刚度的场合，如石化厂吊装大型塔，火炬和构件等。
4.超高空斜承索吊运设备吊装法适用于超高空吊装中，小型设备，山区的上山索道，如上海东方明珠的高空吊运设备
第十五页 2H311040 焊接技术
本目的重点是焊接工艺的选择与焊接质量的检测方法
第十六页
（二）评定规则
1.改变焊接方法必须重新评定
2.任一钢号母材评定合格的，可以用于同组别号的其他钢号母材，同类别号中，高组别号母材评定合格的，也适用于该组别号与低组别号的母材组成的焊接接头
第十七页 3.改变焊后热处理类别，需重新进行焊接工艺的评定
4，首次使用的国外钢材必须进行工艺评定
第十八页 2H311042 熟悉焊接的质量检测方法
（五）焊工资格检查
检查焊工资格是否在有效期内，考试项目是否与实际焊接相适应。
（六）焊接环境检查
对焊接场所可能遭遇的环境温度，湿度，风雨等不利条件，检查是否采取可靠的防护措施，如没采取适当的防护措施时，应立即停止焊接工作：
1.采用电弧焊焊接时，风速等于或大于8m/s
2.气体保护焊接时，风速等于或大于2 m/s
3.相对湿度大于百分之九十
4.下雨后下雪
5.管子焊接时应垫牢，不得将管子悬空后处于外力作用下焊接。
第20页 5，例如，对压力容器焊接接头质量检测方法的选择要求有;(1)压力容器壁厚小于等于38 mm时，其对接接头应采用红外检测。
第21页， 2H312010 建筑管道工程施工技术
本目的重点，给排水及采暖工程施工程序及要点，随着高层建筑的不断出现，本目用对高层建筑管道工程提出了施工技术要求
2H312011 掌握给排水，供热及采暖工程施工程序
一般程序为：施工准备--配合土建预留预埋--管道支架制作，--附件检验--管道安装--管道系统试验--防腐绝热--系统清洗-竣工验收
第22页 六，管道系统实验
管道系统安装完毕后，应按设计或规范要求对管道系统进行试验。
（一）2 例如金属和复合管给带水管道系统在试验压力下观测十分钟，压力降不应大于0.02MPa ，然后降到工作压力进行检验，应不渗不漏，塑料及水系统应在试验压力下稳定1h,然后在工作压力的1.15倍下稳定两小时，压力将不得超过0.03MPa，同时检验个连接处不得渗漏
第23页 了解高侧建筑的管道施工技术
一 2.管径小于或等于100mm得镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理，管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌管道与法兰的连接处应二次镀锌
二 2，生活污水铸铁管道，生活污水塑料管道，吊悬式雨水管道的坡度必须符合设计后规范的规定，例如，生活污水塑料管道的坡度，管径50mm的最小坡度为千分之十二，管径75mm的最小坡度为千分之8.管径为110mm的最小坡度为千分之六，管径125mm的最小坡度为千分之五，
三 高层建筑热水管道安装技术要求
5.热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器，
第25页 6.热水供应系统安装完毕后，管道保温之前应进行水压试验
四 高层建筑采暖管道安装要求
5，采暖管道安装坡度应符合规定及规范的规定，例如。汽水同向流动的热水采暖管道和汽水同向流动的蒸汽管道及凝结水管道，坡度应为千分之三，不得小于千分之二，汽水逆向流动的热水采暖管道和汽水逆向流动的蒸汽管道，应坡度不应小于千分之五，

2H312020 建筑电气工程施工技术
2H312021 掌握电气设备，器具施工技术
一建筑电气设备构成及功能
（一）建筑电气构成：有三部分组成
1电气装置
2.布线系统
3用电设备电气
（二）1 电气装置部分
电气装置主要是指变配电所及风配电所的设备和就地分散的动力，照明配电箱，例如，干式电力变压器，成套高压低压配电柜，控制操动用的直流柜，备用不间断电源柜，照明配电箱，动力配电箱，功率因数电容补偿柜以及备用柴油发电机组等。其特征是有独立功能的电气元器件组合
3.用电设备电气部分：主要是指与其他建筑设备配套电力驱动，电加热，电照明等直接消耗能并转变成其他能的部分
二建筑电气工程的使用特点
（三）建筑电气工程能否确保使用安全成为鉴别其施工质量优劣的关键
第28页 四，（一）1建筑电气工程与建筑土建施工，建筑装饰施工配合紧密，存在着工作面相互交换多，交叉作业多等现象
2，建筑电气工程的完工时间先与其他建筑设备工程的完工时间
（二）建筑电气工程施工质量要求
1被安装的设备在就位前要认真检查核对
2设备器具的安装位置应符合设计图纸的要求
3要注意布线系统的导管埋入和预埋件埋设，做到既保持位置，深度正确，又不影响建筑物构筑物的施工质量和结构安全
6整个建筑物的接地系统可能为防雷接地，工作接地，保护接地，抗干扰接地等
第29页 一。防雷保护装置的组成
由接闪器，引下线和接地装置组成
（一）接闪器：主要有避雷针，避雷带，避雷网
第30页 二，防雷保护的安装要求
（二）整个防雷接地装置系统的施工安排坚持由下而上的原则，
（三）明装的接闪器和引下线应采用热浸镀锌材料组成
（四）明敷的避雷针。带及引下线应平直，转弯处应为圆弧状，不得成锐角折弯
高层建筑的均压环与防雷接地干线连接，
（六）以建筑物基础钢筋作为接地装置的应有多个引出的短段扁钢，已达到整个接地装置的接地电阻值满足规定要求
（七）每栋建筑物地面以上至少留有两个接地电阻测定用的测点，并表示明晰正确，
（八）整个防雷接地系统完工后应抽检系统的导通状况和对接地系统装置接地电阻值得测定，其结果比符合设计要求
2H312030 通风与空调施工技术
本木的重点是：通风与空调系统的组成，工程施工内容，程序及技术要点，洁净度的等级及洁净空调工程施工技术要求
第31页 二，通风空调工程施工的主要内容及施工程序，
通风空调工程施工的主要内容有通风与空气处理设备的安装，风机管其他管路系统的预制与安装，自控系统的安装，系统调试及工程试运行
一般程序为：施工准备---风管机设备加工-----风管及中间验收---风管系统安装-----风管系统的严密性试验----空调设备及空调水系统安装---风管系统测试与调整---空调系统测试---竣工验收---空调系统综合性能测定
三 风管系统的施工技术要点
通风与空调工程的风管系统按其工作压力分为低压系统。中亚系统和高压系统，以500pa和1500pa为界
第33页 一洁净度等级 现行规范规定了N1级至N9级的9个洁净度等级
第35页 建筑智能化工程施工技术
本目重点建筑智能化工程施工技术要点，建筑智能化系统的组成
（ 二 ）智能化工程施工要点
1智能化系统的深化设计应具开放结构，协议和接口都应标准化和模块化，可从招标文件中了解建筑的基本情况，建筑设备的位置，控制方式和技术要求等资料。然后针对智能化产品进行工程化深化设计
2工程施工前应做好工序交接工作，做好与建筑结构，建筑装饰装修，建筑给排水，建筑电气，通风与空调和电梯等分部工程的接口确认
（三）建筑智能化工程实施界面的划分
1设备，材料的采购供应中要明确智能化系统设备供应商和被监控的供应商之间的界面划分。主要明确建筑设备监控系统与机电工程的设备，材料，接口和软件的供应范围
第36页 （二）智能化系统设备，元件安装技术要点
1中央监控设备的型号，规格和接口符合设计要求，设备间的连接电缆连接正确，
2 现场控制器应安装在需监控的设备附近，一般在弱电竖井内，冷冻机房， 高低压配电房等处，便于调试和维修的地方
3探测，测量元件的安装要点
第38页 （四）智能化系统检测技术要点
智能化工程的检测依据工程合同技术文件，施工图纸设计，设计变更， 洽商记录，设备及产品的技术文件进行，依据规范规定的检测项目，检测数量和检测方法，制定系统检测方案并实施检测
第40页 一建筑智能化系统组成
由通信网络系统，信息网络系统，综合布线系统，火灾报警及消防联动系统，安全防范系统，建筑设备自动监控系统组成
第42页 三 住宅（小区）智能化系统
应包括在自动报警及消防联动系统，安全防范系统，通信网络系统，信息网络系统，监控与管理系统，家庭控制器，综合布线系统等

2H312050 消防工程施工技术
涉及人的生命安全和财产安全，国家对其严格实行开工前的审批制度，以及完工后的检验，未经公安消防机构验收合格的工程，不得投入使用，本木的重点是消防工程的验收程序及消防工程的施工技术要点
2H312051 掌握消防工程的验收程序
消防验收是一个针对性强的专向工程验收，验收的目的是检查工程竣工后其消防设施配置是否符合已或审核批准的消费那个设计的要求，言说的组织主持者是公安消防机关，验收的申报者是工程的建设单位，验收的结果是判定工程是否可投入使用或生产，或者需进行必要的整改，
（二）验收程序
公安消防监督机构 在接到建设单位消防验收申请时，应当检查建筑消防设施技术测试报告等消防验收申报材料，材料齐全后，应在十日之内按国家消防技术标准进行自傲方验收，并在验收后7日内签发＜建筑工程消防验收意见书＞
（一）消防验收的组织形式
消防工程验收有建筑单位组织，监理单位主持，公安消防监督机构指挥，施工单位具体操作，设计单位参与，同时也组织防火监督检查，消防产品质量监督，灭火培训和建筑工程消防监督审核等部门的专业技术人员参与
第44页 工程移交
公安消防机构组织主持的消防验收完成后，有建筑单位，监理单位和施工单位将整个工程移交给使用单或生产单位，工程移交包括工程资料移交和工程实体移交，工程资料移交包括消费工程在设计，施工和验收构成中所形成的技术，经济文件。工程实体移交表明工程的保管要从施工单位转为使用单位或生产单位，因而按工程承包合同约定办理工程实体的移交手续
第45页 二，消防系统的施工技术要点
（5）室内消火栓系统的安装完成后赢取屋顶层试验消火栓和首层取二处消火栓做试射试验，设计要求为合格
第47页 （二） 5消防控制设备在安装前，应进行功能检查，消防控制设备外线连接导线的端部，应有明显标志
6 系统的工作接地线应采用铜芯绝缘导线或电缆金属管，工作接地线与保护接地线达到须分开，保护接地导体不得有金属软管
7 火灾自动报警系统调试前，先对探测器，区域报警控制器，集中报警控制器，火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试
第48页 2H313010 机械设备安装工程施工技术
本目重点：机械安装工程程序及要点；机械设备安装精度范围；影响安装静的的主要因素和控制方法
2H313011 机械设备安装的一般程序
施工准备----基础验收—设置设备安装基准线和基准点---地脚螺栓安装----垫铁安装----设备吊装就位----设备安装调整---设备灌装—设备清洗---设备装配—调试试运行---竣工验收
第49页 三。设备安装基准线和基准点
设备就位前，应依据设计施工图和测量控制网以及现场条件确定基准中心标版和基准点的位置，绘制布置图，并根据布置图埋好中心标板和基准点，中心标板和基准点应埋设牢固，妥善保护，大型及重要设备应设置永久性中心标和基准点，应用铜材或不锈钢材制作
七。设备安装调整
在机械设备安装中，设备的坐标位置调整，水平度的调整，高度的整以及紧固地脚螺栓的调整是一个综合调整过程，当对其中一个项目调整时，对其他项目可能产生影响，全部项目调整合格，需多次反复才能完成
第51页 一，机械设备安装精度的范围
机械设备安装工程是将一系列设备组合成的一套装置或一条生产线，从而构成一个技术装备系统，并最终形成生产能力。设备安装精度包括在安装过程中为保证整套装置正确联动所需的个独立设备间的位置精度，单台设备通过合理的安装工艺和调整方法能够重视的设备制造精度，整台设备在运行精度等三个方面的精度
（四）检测方法
1 测量过程包括侧量对象，计量单位，测量方法和测量精度等四个要素
2 主要形状误差，位置误差的检测方法及其误差评定
（1）主要误差形状：是指被测实际要素对其理想要素的变动量，有直线度，平面度，圆度，圆柱度等
（2）位置误差，关联实际要素的位置对基准的变动全量。有平行度，垂直度，倾斜度，圆轴度，对称度
第53页 电气安装工程施工技术
本目重点是：电气装置工程的施工程序和出配电线路的施工方法
2H313020 掌握电气装置工程的施工程序
一般为：埋管与埋件---设备安装---电线与电缆敷设---回路接通---通电检验及调试---试运行---交接验收
第54页 交接验收
应严格按照＜电气装置安装工程电气设备交接试验标准＞执行。交接实验的主要作用是鉴定电气设备的安装质量是否合格，判断设备是否投入运行
（一）电力电缆的交接实验内容有：测量绝缘电阻；直流耐压试验及电流测量；交接耐压试验；测量金属屏蔽层电阻和导体电阻比，检查电缆线路两端的相位，充油电缆的绝缘油试验；交叉互联系统实验
第56页 六，交接验收
（一）电气装置在验收时，一般需进行以下检查：固件牢靠，外表清洁完整；电气连接应可靠且接触良好，瓷套应完整无损，表面应清洁；每一台电气装置的性能检查。
（二）验收时应提交的资料：变更设计的证明文件，制造厂提供的产品说明书，试验记录，合格证书及技术文件，安装技术记录，调试技术记录，备件备品及专用工具清单
第57页 （四）电气盘柜内二次回路接线
1.用于监视测量仪表，控制操作信号，继电保护和自动装置的全部低压回路的接线均为二次回路接线。敷设二次线应在电气柜盘安装完毕，柜内仪表，继电器及其他电器全部装好后进行。敷设前应根据安装接线图的编号和端子的排列顺序布置好倒显得排列顺序。
第59页 动力设备在安装工程施工技术
本目重点：汽轮发电机安装技术要点和锅炉安装设备安装要点
一。（1）汽轮机分类
按照工作原理分冲动式汽轮机和反动式汽轮机；按照热力性质分凝气式，背压式，抽气式，多压式；按照主蒸汽压力分低压，中压，高压，超高压，亚临界，超临界和超超临界压力汽轮机
二，汽轮机主要设备安装技术要点
（一）汽轮机设备安装程序
汽轮机安装程序有三部分组成：首先是基础和设备的验收，基础的标高检查和基础相对位置的检查；其次是汽轮机本体的安装：包括凝气机的安装，低压缸，台板和轴承座的就位，汽缸的就位和找中，轴承找中，转子就位，通流间隙调整，汽缸下不管道连接等。其三是其他安装：包括本体附件安装，油系统冲洗，蒸汽管道吹扫液压油系统冲洗等
第60页 3 高中压缸安装的技术要求
汽轮机高中缸是整体到货，现场不需要组合装配的，但在汽缸就位前，要测量运输环轴向和径向的定位尺寸，并以制造厂的装配机录校核，以检查缸内的转子子运输过程中是否移动，确保通流间隙不变
第61页 （三）发电机转子安装工艺和方法
安装前进行单独气密性试验，清除泄露后应再经泄气量试验，试验压力和允许漏气量应符合制造厂的规定
一锅炉系统的主要设备
电站锅炉系统主要设备一般包括本体设备，燃烧设备和辅助设备。其中锅炉本体设备主要有锅和炉组成。其中，锅由由汽包，下降管，水冷壁，过热器再热器，省煤器及其连接管路的汽水系统组成；炉由炉膛，燃烧器，烟道，预热器等组成
第62页 （二）汽包安装技术要点
汽包安装程序可分为汽包的划线，汽包支座的安装，汽包吊环的安装，汽包的吊装和汽包的找正
第63页 （三）锅炉本体受热面安装技术要求
1 受热面的组合安装的一般程序
首先是设备清点检查；其次是通球试验；再次是联箱找正划线；最后是进行管子就位对口和焊接等
第64页 静置设备及金属结构制作安装工程施工技术
本目的重点是：掌握静置设备的分类，铜制储罐的安装技术，熟悉钢结构制作的安装技术
一，精致设备分类
（一）按静置设备的设计压力分类
1,常压设备 P<=0.1MP
2低压设备 0.1MP<=P<=1.6MP
3中压设备 1.6MP<=P<=10MP
4高压设备 10MP=<P<=100MP
5 超高压设备 p>=100MP
第66页 （三）常见钢制储罐的焊接方法
1.手工电弧焊接
2.钢制储罐的半自动焊接。主要是指CO2气保焊，多用于钢制储罐的底板角焊缝和顶板角焊缝的焊接
3.钢制储罐环缝埋弧自动焊接。主要用于正装法施工的罐壁环缝焊接。
4.双丝埋弧自动焊接。适用于底板和顶板的角缝焊接
5.钢制储罐立缝气焊接。是一种熔化极气体的保护电弧垂直对接方法，以CO2气体保护实现单面焊双面成型。适用于正装法施工立缝的焊接
6。磁性角焊缝埋弧焊，主要是用于罐壁板与底板的内外环角缝焊接
五，容器的检验试验要求
（一）压力容器产品焊接试板要求
1，为检查产品焊接接头和其他受压元件的力学性能能和弯曲性能，应制作纵焊缝产品焊接试板，制取试样，进行拉力，冷弯和必要的冲击试验
2.现场阻焊的球形储罐应制作立，横，平加仰三块产品的焊接试板
第67页 （三）储罐的冲水试验
1 储罐建造完毕，应进行冲水试验，并应检查罐底严密性，罐壁强度及严密性，固定顶的强度，稳定性和严密性，浮顶及内浮顶的升降试验机严密性，浮顶排水管的严密性等。进行基础的沉降观测。
2 冲水试验前，所有与严密性试验有关的焊缝，均不得涂油漆
一般情况下，冲水试验采用清洁水；特殊情况下，如采用其他液体冲水试验，必须经有关部门的批准。对不锈钢灌，试验用水中氯离子含量不得超过25mg/L。试验水温不得低于5摄氏度

第68页 （二）钢结构安装
（2）钢结构的安装程序
构件检查----基础复查-----钢柱安装----支撑安装-----梁安装----平台板安装----维护结构安装。
二，钢结构制作与安装技术要求
（二）钢结构焊接要求
1焊工
从事钢结构安装的焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及认可范围内施焊。
第69页 （四）钢结构组建和钢结构安装要求
2 吊车梁和吊车桁安装就位后不应下绕
4 钢网结构总拼完成后及屋面工程完成后应分别测量其绕度值不应超过相应设计值得1。15倍
自动化仪表的工程施工技术
本目重点：自动化仪表工程安装的施工程序和自动化安装技术要求
第70页 （四）施工机具和标准仪器的准备
按工程实际需求提出机具计划，明确设备名称，规格，型号，数量等调校用标准仪器，仪表应具备有效地检验合格证书，其基本误差的绝对值，不宜超过被校仪表基本误差的绝对值得1/3
二，自动化仪表工程主要施工程序和内容
自动化仪表工程施工的原则：先土建后按安装；先地下后地上；先安装设备再配管布线；先两端后中间；
仪表设备安装前应遵循的程序是：先里后外；先高后低，先重后轻
仪表调校遵循原则是：先取证后校验，线单校后联校，先单回路后复杂回路，先单点后网络
（一）自动化仪表工程的施工程序：（必背）

第72页 二，仪表设备的安装要求
3 就地安装的压力检测仪表不应固定在有强烈振动的设备和管道上
三 仪表的安装要求
5 安装在爆炸危险环境的仪表，仪表线路，电气设备及材料，必须具有符合国家或行业标准规定的防保质量技术鉴定文件和防爆产品出厂合格证书
四 仪表管道的安装于实验要求
（一）仪表管道安装要求
1， 全背，而2，3，4，5，不需看
（二）仪表管道试验要求
第74页 工业管道工程施工技术
本目重点：管道工程的分类，管道工程施工程序及其要点，管道系统的试验和吹洗要求
二，管道工程施工程序
施工准备-----配合土建预留，预埋，测量，----管道，支架预制------附件，法兰加工，检测------管段预制---管道安装----管道系统检验----防腐绝热---系统清洗---资料汇总，绘制竣工图------竣工验收
三，管道安装的技术要点
1 管道与大型设备或动设备连接都应采用无应力配管。其固定焊口应远离焊口
例如，管道与机械设备连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定要求，管道与机械设备最终连接时，应在联轴节上架设百分表监视机器位移。管道经试压，吹扫合格后，应对该管道与机器的接口进行复位检查。管道安装合格后，不得承受设计以外的附加载荷。
5 阀门安装 （1）（2）（3）
第76 页 掌握管道系统的试验和吹洗要求
（一）管道系统实验的主要类型
1 压力试验 例如，某输水管线全长16000m，整个管道为双管同槽敷设，试压采用注水法，压力为1.0MP，分段长度原则不大于1Km
2 真空度试验 例如，设计压力大于1MP的液体管道阀门抽检百分之十实验，如不合格，加倍抽检，仍不合格，该批阀门不得使用
3 泄露性试验 例如，某高炉工艺管道安装工程管道安装完毕后，按设计规定对管道系统进行强度，严密性试验。液压试验用洁净水进行
第77页 （三）压力试验实施要点
只背1中（2）
第78页 二，管道的吹洗与清洗
（一）一般规定
1要背 4中只背（2）
第79页 一，金属表面预处理
金属表面有油污，铁锈和旧的防腐层等污染物的存在，会降低防腐层与金属的结合强度，影响防腐层的使用寿命，严重的甚至不讷讷个进行防腐施工，所以在防腐施工前，必须对金属表面进行预处理，增强防腐层与金属的结合能力，保证防腐施工质量。
（一）金属表面预处理方法有：人工，机械，喷射和化学方法
二，防腐蚀涂层的施工方法；刷涂，刮涂，浸涂，淋涂和喷涂等涂装方法
第80页 三 防腐蚀衬里是一种综合利用不同材料的特性，具有较长使用寿命的防腐方法
（一）聚氯乙烯塑料衬里分为硬聚氯乙烯塑料衬里和软聚氯乙烯衬里。衬里的施工方法一般有三种：松套衬里，螺栓固定衬里和粘贴衬里
第82页 （二）机具和材料准备中2和3条
第83页 三防潮层施工技术要求中只背
设备及管道保冷层外表明应敷设防潮层，以阻止蒸汽向保冷层内渗透，维护保冷层的绝热能力和效果。防潮层以冷法施工为主
第84页 炉窑砌筑工程施工技术
本目的重点：炉窑砌筑工程施工顺序及要点；炉窑砌筑工程施工技术要点和环境保护措施等
第85页 最底下 （一）动态式炉窑的施工程序 中的1
第86页 炉窑砌筑工程交工验收 中的5，10，11
一，耐火砖砌筑技术要求 中只看7注意事项（1）（2）（3）（4）（5）
第88页 （四）浇注料养护（1）（2）（3）

第二部分（重点）
第90页
本章的工程管理实务包括：施工投标与合同管理，施工组织设计，施工资源管理，施工进度控制，施工质量控制，建筑安装工程项目施工质量验收，工业安装工程项目施工质量验收，试运行管理，施工技术管理，施工安全管理，施工现场管理，施工成本控制，施工项目竣工验收，施工预结算管理，施工项目回访与保修，施工风险管理等16个目
掌握合同管理，质量控制，安全控制，成本控制，进度控制，现场管理和遵守法律，法规等内容提出的要求，这是检验应试者解决机电工程施工管理实际问题能力的重点
机电工程项目投标与合同管理
通过案例的分析，要求掌握机电工程项目投标的应用，机电工程项目合同索赔的应用，熟悉机电工程项目投标文件的编制，机电工程项目合同的变更与终止的应用
第91页 一，编制投标文件的主要依据（整段内容）
三，工程量清单计价的运用
工程量清单是表现拟建工程的分部分项工程项目，措施工程，其他项目名称和相应数量的明细清单
工程量清单时招标文件的组成部分。一经中标且签订合同，工程量清单即成为合同的组成部分
四 制作投标标书 只看中的
第92页 2 对招标文件中所列的工程清单进行审核时，应看招标人是否允许对工程量清单所列的工程量误差进行调整决定审核办法。如允许调整，则要详细审核工程量清单内所列的各工程项目的工程量，对有较大误差的，通过招标人答疑会提出调整意见，取得招标人同意后进行调整；如不允许调整，则不必对工程量进行详细的审核，只对主要项目或工程量大的项目进行审核，发现项目有较大误差是，可以利用调整项目单价的方法进行解决
第93页，掌握机电工程合同签订与变更
对机电合同的管理，应包括合同的订立，履行，变更，争议，索赔，终止等内容
一，机电工程项目总承包合同范围 中只看
1，2，3
四，合同风险
（一）合同风险主要有：材料设备风险，人员风险，组织协调风险，政治及社会风险，自然环境风险，经济风险
（二）规避风险的对策
（1）（2）（3）（4）全背
第95页 七 工程分包的履行与管理 中只看
（一）（五）（九）
第98页 案例一中只看问题中的3，然后看答案和分析
第99 页 案例二中只看问题中的1，看分析和答案
并记住分析中（一）通常索赔的起因有以下几种1，2，3，4，5，
第101页 案例四中的问题1 看分析和答案
并要清楚分析中（一）工程变更一般主要有以下几个方面的原因1，2，3，4，5，6，
第102页 机电工程项目施工组织设计
通过案例分析，掌握机电工程项目施工组织设计的策划和实施，掌握机电工程项目施工方案编制，熟悉机电工程项目施工方案技术经济比较方法，熟悉机电工程项目施工总平面图的设计与管理
二机电工程施工组织设计类型
按机电工程承建的工程项目特点，规模及技术复杂程度的不同，施工经理部组织特征和任务范围，作用的不同分为：
1，施工组织总设计
2，施工组织设计
3，施工方案。一般难度较大，施工工艺较复杂，技术及质量要求较高，采用新工艺的分部分项或专业工程为对象，例如，大型设备起重吊装方案，调试方案，重要焊接方案设备试运行方案等
第103页 二，施工方案的内容：
1，工程概况及施工特点
2，确定施工程序和顺序
3，明确施工方案对各种资源的配置和要求
4，进度计划安排
5，工程质量要求。提出保证措施，确保应达到的质量标准和监测控制点，检测器具，方法，预控方案
6，安全技术措施
第105页 二，施工方案的技术经济比较
机电安装工程施工方案进行比较技术经济比较的目的是择优选择
1技术的先进性比较 中只背（3），是重点
2经济合理性的比较
3重要性比较
第107页 案例一 中只看问题2 看分析和答案
案例二 中也只看问题2 看分析和答案
第109页 机电工程项目施工资源管理
机电工程项目施工资源管理是指投入到项目中的人，物，财，技术，信息的管理。通过案例的分析，掌握特种设备作业人员和特种作业人员管理的要求，掌握机电工程项目工程设备，主要材料和大型机具管理的要求，熟悉机电工程项目资金的合理使用
第110页 二特种作业人员
（一）特种作业人员界定，
机电安装企业有焊工，起重机，电工，场内运输（叉车工），架子工等
（二）特种作业人员资质管理要求
1，2，3 全背
三，进场验收
施工单位项目部应对进场的工程设备进行检查，做到质量合格，资料齐全，准确，并作出完整，齐全的记录
第111页 掌握机电工程项目材料管理的要求
常用材料的管理是指材料的采购，验收，保管，标识，发放，回收管理及不合格材料的处置等
二，验收
进场的材料应进行数量的数量验收和质量确认，做好相应的验收记录和标识
1进场的材料应有生产厂家的材质证明和出厂合格证
2 要求复检的材料应有取样送检证明报告
第112页 施工机具的管理1.2.3.4.5.都要背
二，资金使用控制
1，尽量节约开支。对人工费，材料费，施工机械使用费，临时设备费和现场管理费等项进行严格控制
2 加强财务核算
3 坚持做好项目的定期资金分析
第113页 案例一 中只看问题1和2 看分析和答案
第115页 案例三 中只看问题4 看答案和分析
第119页 （四）施工总进度计划表达形式的选择
1.2.3.都要看的
