家用防盗系统的设计本科论文.doc

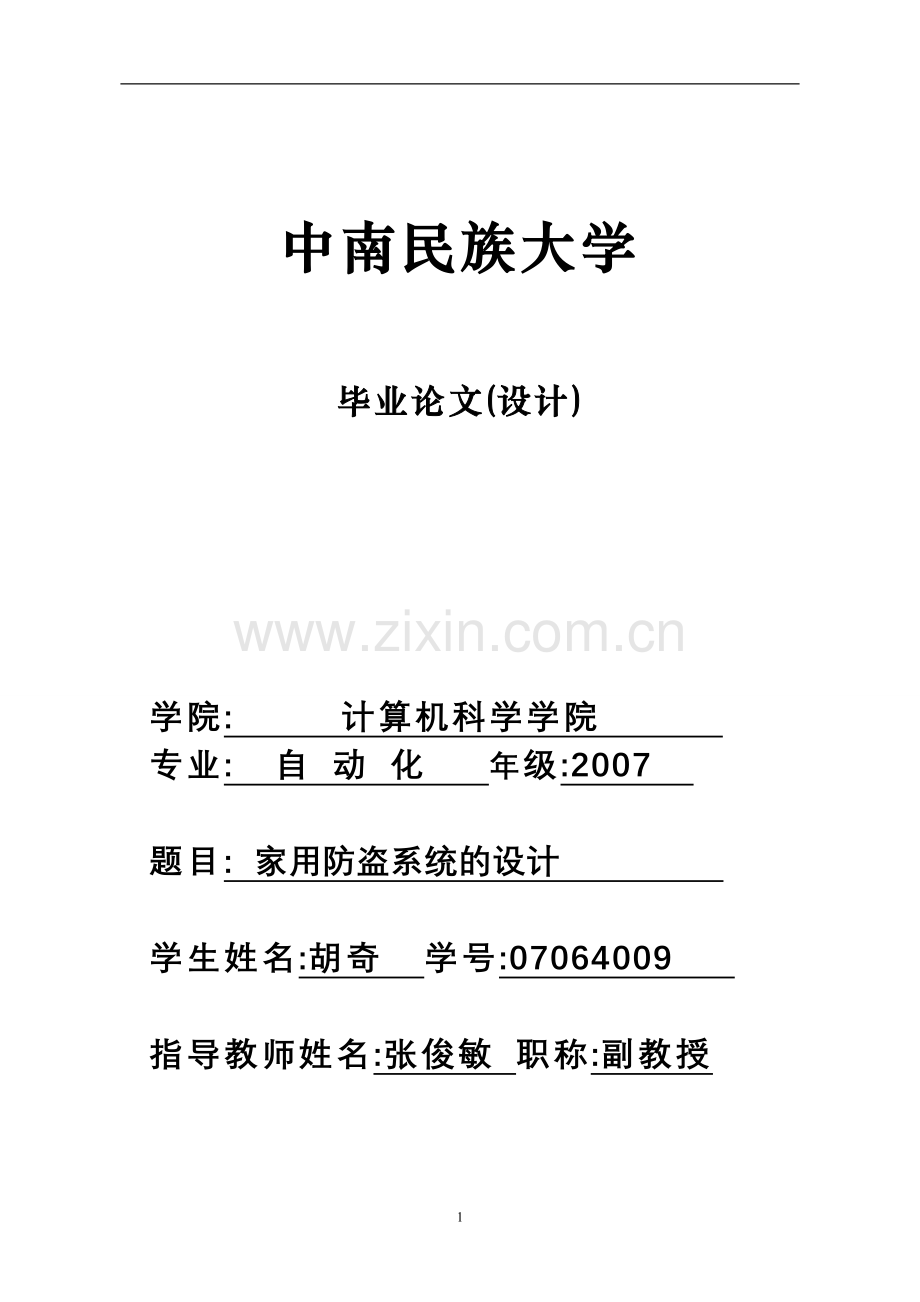

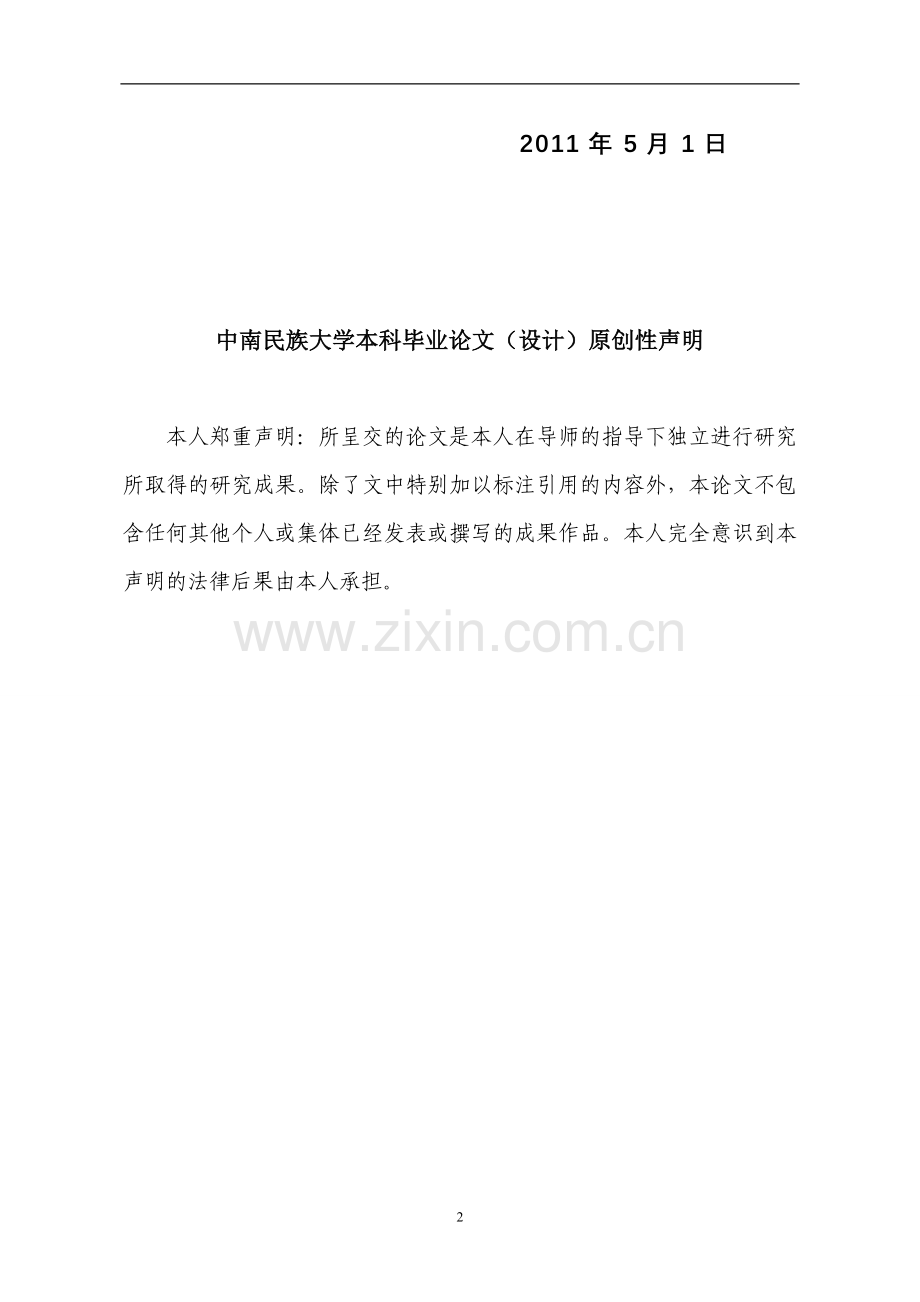

中南民族大学毕业论文(设计)学院: 计算机科学学院 专业: 自 动 化 年级:2007 题目: 家用防盗系统的设计 学生姓名:胡奇 学号:07064009 指导教师姓名:张俊敏 职称:副教授 2011年5月1日中南民族大学本科毕业论文（设计）原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。本人完全意识到本声明的法律后果由本人承担。 作者签名：胡奇 2011 年 4 月 25 日目录1. 引言51.1. 项目背景51.2. 项目意义52. 系统总体方案52.1. 传感器介绍62.1.1. 红外传感器62.1.2. 烟雾传感器72.1.3. 瓦斯传感器82.2. 单片机介绍92.2.1. AT89S52 的主要性能92.2.2. AT89S52 的功能特性描述102.2.3. AT89S52引脚分配及定义102.3. 串行通信端口102.3.1. RS-232引脚分配及定义112.3.2. RS-232的电气特性112.3.3. RS-232的传输特性112.3.4. RS232与单片机相连图123. GSM模块123.1. GSM介绍123.2. 短消息业务介绍123.3. TC35结构和特点133.4. TC35通信143.5. 相关AT指令143.6. TC35的联机方法154. 硬件设计164.1. 键盘设计164.2. 电源模块设计174.3. 传感器与单片机的设计184.4. TC35模块设计195. 软件设计195.1. 主程序流程图195.2. 部分程序流程图215.3. TC35初始化流程图22结束语22致谢23参考文献24附录一系统电路图25附录二相关程序26附录三AT相关指令28 家用防盗系统的设计摘要：本设计主要由AT89S52和GSM短信模块及相关传感器组成，并从基本工作原理、电路构成等进行了详细阐述。利用GSM移动网络，以最直观的中文短消息或电话形式，直接把报警地点的情况反映到您的手机屏幕上。它采用红外传感器进行检测是否有人进屋进行行窃，变有形的传统防盗网防盗窗为无形，采用烟雾传感器检测火灾避免了财产的损失，采用瓦斯传感器检测房屋是否煤气泄漏防止煤气中毒。该系统人性化设计保障了家庭和人身的安全，使主人无后顾之忧。关键词：单片机；短信模块；传感器；安全Home security systems designAbstract：This design consists mainly of AT89S52 devices and GSM SMS module and related sensor component, and basic working principle, circuit from the structure of detail. Using GSM mobile network, with the most intuitive Chinese short message or telephone form, direct alarm site reflect to your phone screen. It USES infrared sensors to detect whether someone stealing into the traditional dooryard became tangible and intangible, using smoke window to avoid the fire sensor detection, the property loss whether gas sensor test houses prevent gas poisoning leaking gas. This system guarantees the humanized design family and personal safety, make host worry-free.Key words：single chip microcomputer; SMS module; Sensors; safety1. 引言1.1. 项目背景在当今高速发展的社会中，人们对自身所处的环境越来越关心，居家安全已成为当今小康之家优先考虑的问题。目前，众多住宅小区的安防防犯主要依靠安装防盗窗、防盗门以及人工防犯。这样不仅有碍美观，不符合防火的要求、而且不能有效地防止坏人的侵入。因此为配合捷报花园的现代化管理，担当起整个小区的安全保卫，给住户一个安全舒适的居住环境，需要一套技术先进、性能完善的家庭报警系统，组成小区内的智能安全防范系统。一个完善的家用报警系统，应该通过在住宅内门窗及室内其他部位安装红外探测器进行昼夜控制，在厨房安装瓦斯传感器和烟雾传感器。当监测到警情时，通过住宅内的家庭防盗系统通过GSM发短信给用户报警。方便用户能够及时的处理事故，以确保住户财产和人身安全。1.2. 项目意义鉴于目前家庭安全存在的现状，本设计提出了基于GSM的家庭防盗系统系统。该系统应用GSM短消息技术，实时的将家庭的存在的危险状态以GSM短消息的方式将存在的危险发送到用户的手机中，减少用户的损失。本系统的一大特点是采用了GSM网络的短信通告用户取得及时性预防危害。2. 系统总体方案功能。为实现上述目标，需采用模块主要有单片机、GSM模块、电源模块、红外传感器模块、瓦斯传感器模块、烟雾传感器模块等。本章将从系统结构、总体方案、单片机简介及各模块简介本设计拟达到目标为：基于GSM的家庭防盗系统能实现家庭防火、家庭防盗和煤气泄漏等四个部分展开概述。系统结构框图如图2-0。 图2-0 系统总体结构图2.1. 传感器介绍 传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。下面就介绍红外传感器、烟雾传感器和瓦斯传感器。2.1.1. 红外传感器 被动式热释电红外探头的工作原理：在自然界，任何高于绝对温度的物体都将产生红外光谱，不同温度的物体，其红外能量的波长是不一样的，因此红外波长与温度的高低是相关的。人体都有恒定的体温，一般在37，所以会发出特定波长10um左右的红外线，被动式红外探头就是靠探测人体发射的10um左右的红外线而进行工作的。人体发射的10um左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用一些热释电元件（强介电质材料如钛酸钡、钛锆酸铅（PZT）等）作成，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，最终电荷变化将以电压或电流形式输出，后续电路经检测处理后就能产生报警信号。被动式热释电红外探头的特性： 这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10um左右的红外辐射非常敏感。 为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的抑制作用。 被动红外探头，其传感器包含两个互相串联或并联的热释电元件。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。 一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元件接收，但是两片热释电元件接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。抗干扰性能： 防小动物干扰：探测器安装在推荐的使用高度，对探测范围内地面上地小动物，一般不产生报警。 抗电磁干扰：探测器的抗电磁波干扰性能符合GB10408的要求，一般手机电磁干扰不会引起误报。正确的安装应满足下列条件： 红外线热释电传感器应离地面2.02.2米。 红外线热释电传感器远离空调，冰箱，火炉等空气温度变化敏感的地方。 红外线热释电传感器探测范围内不得隔屏、家具、大型盆景或其他隔离物。 红外线热释电传感器不要直对窗口，否则窗外的热气流扰动和人员走动会引起误报，有条件的最好把窗帘拉上。红外线热释电传感器也不要安装在有强气流活动的地方。 红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大，如图2-1所示。图2-1 红外线热释电传感器安装方向图它对于径向移动反应最不敏感，而对于横切方向（即与半径垂直的方向）移动则最为敏感。在现场选择合适的安装位置是避免红外探头误报、求得最佳检测灵敏度极为重要的一环。性能指标：1、发射频率：315MHZ2、发射电流：35毫安 工作电压：9V3、发射功率：200毫瓦4、无线报警距离：600米/900米（空旷地）5、探测距离：68米（探测器正前方，室温25度）6、探测角度：水平120，垂直602.1.2. 烟雾传感器 温度探测器的结构和工作原理差温火灾探测器由两个温度传感器组成：一个温度传感器安装在金属板上(利用金属板来监测异常温度)；另一温度传感器安装在塑料壳体的内部，它监测正常室温。在无火情时，两温度传感器的温度相同，输出与温度成比例的电压基本相等，无报警信号输出；当有火情时，安装在金属板上的温度传感器受热而温度升高较快，而安装在塑料壳体内部的温度传感器上升较慢，则输出一个温度差的电压信号。这温度差的电压信号达到一定值时发出报警。差温火灾探测器的结构示意图如2-2所示。图2-2 差温探测器结构示意图集成温度差传感器LM35用胶粘在金属板和塑料盒内，分别输出Vl及V2。集成温度差传感器电路和处理电路如图2-3所示，由Al组成差动放大器，在无火情时，Vl与V2几乎相等，放大器输出几乎为零。A2组成电压比较器，由W设置比较电压，在无火情时比较器输出低电平，LED不被点亮。若发生火情，Vl V2，经Al放大后使输出电压大于W设置的电压，比较器翻转，输出为高电平，同时LED被点亮。采用两个温度传感器是可以消除冬天或夏天的温度差影响，使工作更为可靠。图2-3 差温火灾传感器电路图2.1.3. 瓦斯传感器 因为家用煤气的主要成分是CO，若CO浓度过高，一方面存在火灾隐患；另一方面，对人身安全也带来威胁（煤气中毒）。所以，我们重点设计CO气体探测器，在这里我们采用MQ-7一氧化碳气体传感器作为CO敏感元件，这种气敏传感器对CO响应的选择性好，并具有灵敏度高，稳定性好等特点。基本工作电路图如图-所-。负载电阻R串联在传感器中，其两端加工作电压，在加热丝两端加热电压。在洁净空气中，传感器的电阻较大，在负载R上输出电压较小；当气体农大增加时，传感器的电阻变得较小，则R上的输出电压较大，1、3两点电压输出增大，经放大后与比较器的输入电压比较，当达到报警浓度时，比较器输出高电平。图2-4 CO浓度探测器电路2.2. 单片机介绍 AT89S52 作为普通51 单片机已与广泛应用于各种产品中，其接口简单，方便使用，且功能强大，因此本系统采用AT89S52单片机作为主控制芯片。2.2.1. AT89S52 的主要性能 .与MCS-51单片机产品兼容 .8K字节在系统可编程Flash存储器 .1000次擦写周期 .全静态操作：0Hz33Hz .三级加密程序存储器 .32个可编程I/O口线 .三个16位定时器/计数器 .八个中断源 .全双工UART串行通道 .低功耗空闲和掉电模式 .掉电后中断可唤醒 .看门狗定时器 .双数据指针 .掉电标识符2.2.2. AT89S52 的功能特性描述 AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。片上Flash允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。2.2.3. AT89S52引脚分配及定义 图2-5 AT89S52引脚分配及定义2.3. 串行通信端口RS-232接口(又称EIA RS-232C)是目前最常用的一种串行通信接口。 RS-232C是由美国电子工业协会(EIA)正式公布的,在异步串行通信中应用最广泛的标准总线。通常 RS-232 接口以9个接脚 (DB9) 或是25个接脚 (DB25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2。本设计中采用9个引脚和计算机通讯下载程序，其外形如图2-6、2-7所示。6951图2-6 RS-232 接口 图2-7 RS-232接口 2.3.1. RS-232引脚分配及定义2.3.2. RS-232的电气特性RS-232对电气特性,逻辑电平和各种信号线的功能都做出了明确的规定。数据信号TXD,RXD-负逻辑逻辑1: -3V-15V逻辑0: +3V+15V控制信号RTS,CTS,DSR,DTR,DCD-正逻辑逻辑1: +3V+15V逻辑0: -3V-15V对于数据信号, 逻辑1的传输电平为-3V-15V, 逻辑0的传输电平为+3V +15V.对于控制信号,信号有效电平为+3V+15V, 信号无效为 -3V-15V.传输电平的绝对值大于3V,电路可以有效检测出来, 介于-3V+3V的电压处于模糊区，无法准确判断传输意义,可能是0或1.在实际应用中,应保证传输的电平在(315)V之间。2.3.3. RS-232的传输特性1) RS-232C数据线数据线有两根: TXD和RXD, 与逻辑地线结合起来,可以实现全双工和半双工的信息传输。对数据线上传输的数据格式, RS-232标准并未作严格的规定, 数据的传输速率，校验位, 停止位以及字符代码位数等问题,由收发双方自行商定。2) RS-232C的控制线RS-232C的控制线是为建立通信链接和维持通信链接而使用的信号。2.3.4. RS232与单片机相连图图2-8 RS232与单片机相连3. GSM模块3.1. GSM介绍GSM全名为：Global System for Mobile Communications，中文为全球移动通讯系统，是一种起源于欧洲的移动通信技术标准，是由电信运营商和制造商组成的标准化委员会设计出来的，它在蜂窝系统的基础上发展而成，属于第二代数字移动通信系统。其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。众所周知的GSM，是当前应用最为广泛的移动电话标准。全球超过200个国家和地区超过10亿人正在使用GSM电话。GSM较之它以前的标准最大的不同是他的信令和语音信道都是数字式的，因此GSM被看作是第二代(2G)移动电话系统.GSM系统有几项重要特点：防盗拷能力佳、网络容量大、手机号码资源丰富、通话清晰、稳定性强不易受干扰、信息灵敏、通话死角少、手机耗电量低。其技术最成熟及先进，并且具有可开通的移动通信业务种类多、手机接续速度快、通话质量好、安全保密性能强、抗干扰能力强、网络覆盖面广、可国际自动漫游等诸多优点。3.2. 短消息业务介绍短消息业务是在GSM中唯一不要求建立端到端路径的业务，即使移动台已处于完全电路型通信情形下也可进行短消息传输。GSM短消息业务是GSM通信网络特有的，它不用拨号建立连接，直接把要发的信息加上目的地址，利用信令信道发送到短消息服务中心，由短消息服务中心再发送给最终的信宿。GSM网络中的短消息业务不占用话音通信的信道，费用低廉，对用户极具吸引力。短消息业务的出现为目前以提供话音服务为主的GSM移动通信网络开辟了一个全新的服务领域。短消息业务具有以下特点：短消息传输速率低，适合于简短信息的传送。它既是电信业务，也可以通过短信中心与增值业务平台相连作为增值服务的载体；短消息需要在短信中心存储转发，实时性较弱(即存在时延)；短消息的传送占用了控制信道，在业务量较高时，会受到无线信道的能力限制；短消息的技术最成熟，对网络改造较小，实现业务比较容易。利用短信可以实现一些增值业务，如信息点播、交易服务(股票交易、手机银行等)、定位业务、话费催缴及查询业务、远程监测监控等。3.3. TC35结构和特点TC35是SIEMENS公司推出的GSM专用调制解调器，它可在GSM网中完成语音、数据、短消息以及传真的传送。TC35T具有标准的工业接口和完整的SIM卡阅读器，因此使用非常简单。TC35的主要特点如下：1)可工作于双频段EGSM900GSMl800；2)具有语音、数据、短消息和传真传送功能；3)具有模拟语音接口；4)可以读写SIM卡；5)带有一个RS232接口；6)工作电压范围宽达830V，在仅传数据时电压范围为5630V；7)支持GSMPhase22+；8)支持AT命令。西门子TC35模块如下图3-1所示。 图3-1 西门子TC35模块3.4. TC35通信TC35的数据通信电路以MAX232为核心实现电平转换及串口通信。如图3-2所示，MAX232的作用是实现TTL电平装换。该器件包含2驱动器、2接收器和一个电压发生器电路提供TIA/EIA-232-F电平。该器件符合TIA/EIA-232-F标准，每一个接收器将TIA/EIA-232-F电平转换成5-VTTL/CMOS电平。每一个发送器将TTL/CMOS电平转换成TIA/EIA-232-F电平。其功能主要是实现串口通讯功能驱动与串口数据接收，max232cpe芯片必须+5V电源才会工作。它是16针SMD封装IC，用于完成计算机232端口数据电平转换。它的内部结构基本可分三个部分：第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。第三部分是供电，15脚GND、16脚VCC（+5v）。图3-2电平转换3.5. 相关AT指令AT 即Attention，AT指令集是从终端设备(Terminal Equipment，TE)或数据终端设备(Data Terminal Equipment，DTE)向终端适配器(Terminal Adapter， TA)或数据电路终端设备(Data Circuit Terminal Equipment，DCE)发送的。通过TA，TE发送AT指令来控制移动台(Mobile Station，MS)的功能，与GSM 网络业务进行交互。用户可以通过AT指令进行呼叫、短信、电话本、数据业务、传真等方面的控制。本设计采用的AT指令及功能如下： AT 联机指令 AT+IPR 固定DTE波特率 AT+CMGD 删除SIM卡内、 存的短消息 AT+CMGF 选择短消息信息格式：0-PDU;1-文本 AT+CMGR 读短消息 AT+CMGS 发送短消息 AT+CNMI 显示新收到的短消息本设计采用SMS短消息业务进行远程通信。SMS短消息业务具有覆盖广、费用低、稳定性好等优点，正在成为一种使用高效的无线数据双向传送、无线远程检测和控制的解决方案。这也是采用TC35模块的主要原因。3.6. TC35的联机方法任何一个TC35模块首次使用时，必须要测试其工作是否正常，由于其自带RS232接口，所以我们用PC机的串口调试软件。启动串口调试软件设置波特率19.2K，首次联机可以从240057.6k不断测试，直到TC35有应答。图3-4串口调试软件 发送“AT”AT回车 改变波特率“AT+IPS=XXXX”AT+IPS=9600回车 短信模式的设置GSM模块的短信模式有两种即TXET和PDU模式。下面采用TXET模式，设置如下AT+CMFG=1回车 短信读取方法AT+CMGR=X回车如果有短信，TC35回应：AT+CMGR=1+CMGR:REC UNREAD,13971129817，11/04/25,22:32+02Test OK短信分析：“test OK”就是短信内容。“REC UNREAD”：代表短信息未读过。“REC READ”：已读过。“13971129817”:接收的手机号码。“11/04/25,22:32+02”：短信发送的时间。无短信息，TC35回应：AT=CMGR=3+CMGR:0,0 短信的删除方法AT+CMGR=1回车短信的发送方法短信息的发送分为两步：发送接送的手机号码，等待应答：“”AT+CMGS=13971129817回车TC35回应：AT+CMGS=13971129817：输入短信息的内容：Test回车4. 硬件设计 在家用防盗系统的设计中硬件设计包括键盘设计、电源模块设计、传感器和单片机的设计及TC35模块的设计。4.1. 键盘设计本测距仪采用4x4按键及数码管专用驱动芯片。按键与单片机AT89S51采用IO接口进行通信。按键可以通过跳线帽分别组成独立按键和矩阵键盘。该测距仪键盘实现人机对话的各种功能。可以通过键盘设置系统，控制系统的启动，设置系统的运行方式是否开启报警等等。键盘电路如图4-1所示。 图4-1 键盘模块4.2. 电源模块设计 电源模块是供整个系统的供电。其要求是高精度输出偏差小等特点。单片机、三个传感器模块和RS232都需要5V的电压，而TC35的供电需要9V的电压。所以需要电源模块是220V转成9V和5V的两种输出电压。电路图如下图4-2所示。图4-2电源模块电路图4.3. 传感器与单片机的设计 在本设计中传感器是选择的是数字量输出的传感器模块，在传感器模块中有放大、滤波、A/D转化电路。有即传感器输出的是高电平或者低电平。也即是当有人偷窃红外传感器输出是高电平，当房间着火时烟雾传感器输出为高电平，当房间煤气泄漏时瓦斯传感器输出为高电平。这样就省去了单片机对传感器模拟输入的处理，将三个传感器输出接在单片机P0口，单片机就可以检测P0口是否输出高电平可以判断房间是否发生事故。传感器与单片机连接如图4-3所示。该图其中包括单片机的最小系统和P0口的上拉电阻组成。通过检测单片机的P0口可以判断是否有事故发生。 图4-3 单片机与传感器的连接4.4. TC35模块设计 TC35和单片机是两个独立的单元其连接是通过RS232串行口进行通讯的。TC35有四十管脚与RS232的连接方法如下图4-4所示. 图4-4 TC35与RS232的连接图5. 软件设计AT89S52单片机和其开发应用系统具有语言简洁、可移植性好、表达能力强、表达方式灵活、可进行结构化设计、可以直接控制计算机硬件、生成代码质量高、使用方便等诸多优点。本毕业设计采用AT89S52单片机开发设计的，采用模块化设计,由主程序、TC35初始化设置、短信发送程序、读取短信程序、串口接收程序、删除短信息程序、短信处理等程序组成。5.1. 主程序流程图 主程序首先对系统环境初始化,即对串口初始化、TC35初始化以及定时器T0初始化。循环检测串口是否有短信发来以要求变更水位数据发送模式；同时循环处理水位数据的发送和电源电压的检测与报警。主程序流程图如图5-1所示。NNNYN是否结束系统查询？N发送短信：正常NYYYYY煤气泄漏传感器输出是否=1？发送短信： 厨房有煤气泄漏红外传感器输出是否=1？发送短信：有人盗窃烟雾传感器输出是否=1？发送短信：有火灾警情传感器扫描查询联机TC352模块初始化开始结束 5-1主程序流程图5.2. 部分程序流程图NYNYNTC352应答信号是否返回？?？发送TC352设置手机用户号码AT+CMGS=号码TC352应答信号是否返回OK？发送TC352设置模式命令AT+CMGF=1TC352应答信号是否返回OK？发送TC35联机命令AT开始NY结束接收GSM返回值接收中断标志RI=1？开串口中断开始 5-2中断流程图 图5-3 TC352短消息发送流程图结束5.3. TC35初始化流程图 图5-4 TC35初始化结束语本次设计切实考虑了家庭防盗的需求，针对家庭防盗的主要方面而设计的一款新型家庭防盗报警系统。设计过程中充分考虑了各种可能出现意外情况，根据具体情况设计了相应的功能。操作简单、方便。此系统借助最可靠、最成熟的GSM移动网络，大大减少了误报现象，可靠性强。本设计软、硬件调试已经通过，性能良好。笔者以单片机为核心控制器件。设计了一种适合于家庭安装的防盗报警系统。该系统以GSM通信网为平台，实现了系统与用户手机之间的短信息交互能够有效实现家庭信息的远程采集与控制，具有实际应用价值。系统的设计本着经济、实用、美观的设计原则，具有体积小、测量快、携带方便的特点能满足日常家庭的要求。本设计给出了系统的硬件组成和结构并给出了关键模块的连接方式以及软件实现的结构框图。由于本系统留有丰富的接口所以随着宽带无线通信技术、Internet技术和微处理器技术的发展，系统的功能可以得到不断的补充和完善。以防盗为例，在家中安装摄像头，以嵌人式系统为视频中央处理器，完成视频压缩与识别，就可以实现家庭的实时监控和报警。由于本人知识储备有限，好多方面还有所欠缺，比如在智能化方面能够在发生危险的时候主人能够发短信控制危险的发生这一方面没有完善。本设计只是做了报警的工作而没有做到发生事故的处理措施。 致谢 本毕业论文是在我的导师张俊敏副教授的亲切关怀和悉心指导下完成的。他严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我。从课题的选择到项目的最终完成，张老师都始终给予我细心的指导和不懈的支持。几个月来，张老师不仅在学业上给我以精心指导，同时还在思想、生活上给我以无微不至的关怀，在此谨向张老师致以诚挚的谢意和崇高的敬意。在此，我还要感谢在一起愉快的度过大学生活的寝友，正是由于你们的帮助和支持，我才能克服一个一个的困难和疑惑，直至本文的顺利完成。特别感谢我的室友杨珍和王世伟同学，他们对本课题做了不少工作，给予我不少的帮助。还要感谢和我同一设计小组的几位同学，是你们在我平时设计中和我一起探讨问题，并指出我设计上的误区，使我能及时的发现问题把设计顺利的进行下去，没有你们的帮助我不可能这样顺利地结稿，在此表示深深的谢意。在论文即将完成之际，我的心情无法平静，从开始进入课题到论文的顺利完成，有多少可敬的师长、同学、朋友给了我无言的帮助，在这里请接受我诚挚的谢意!最后我还要感谢培养我长大含辛茹苦的父母，谢谢你们! 参考文献1张鹏.单片机原理与应用实例教程M.北京：海洋出版社.2008：6065.2秦志强.89C51单片机应用与C语言程序设计M.北京：电子工业出版社.2007：123128.3冉峰，唐智杰，徐美华.REFLEXXM0DEM 模块在汽车远程安全控制统中的应用J.电子设计应用，2005,20(7)：9698.4张峰.SMS模块TC351及其外围电路设计J.自动化技术与应用，2006，25(9)：47495苗敬莉.基于短消息服务的电气设备开关控制系统J.微计算机信息，2006，22(8)：2542566李从容利用GSM 短消息实现远程监控J电子工程师，2005,31(4)：34357胡汉才.单片机原理及接口技术M.北京：清华大学出版社.2004：8993.8郁有文, 常健编.传感器原理及工程应用 D.西安电子科技大学顾士论文.2001：245250.9张毅刚等.MCS51单片机应用设计M.黑龙江：哈尔滨工业大学出版社，1990：100108.10涂时亮等.单片机软件设计艺术M.重庆：科学文献出版社重庆分社，1987：5659.11周航慈.单片应用程序设计技术M.北京.北京航空航天大学出版社，1990：3842.12李华主编.MCS51单片机实用接口技术M.北京：北京航空航天大学出版社，1993：3438.13Intel MicrocontrollerM. Handbook.1985：2125.14何立民.单片机应用技术选编M.北京：北京航空航天大学出版社，1996：6771.15韩毅上班族.如何保护自己的家一家庭防盗报警系统J.安防科技，2003,22(7):1820.16黄挚雄利用GSM短消息业务实现排灌泵站集群监控J.机电一体化,2005,27(3):2224.17金艳.GPRSGSM在安全监控及数据采集中的应用C中国期刊网优秀顾士论文.2006(1):1214.18李继芳，何顶新.基于电话网络家庭智能控制系统的研究与设计明J.计算机应用研究，2004,32(7):1518.19温兆军.利用GSM短信息业务实现智能家居J.微计算机信息,2006,18(22):1518.20边春远，王志强.MCS一51单片机应用开发实用子程序M.北京：人民邮电出版社.2005:1416.21袁佑新，黄晓研陈继伟.基于GSM的汽车防盗报警系统设计J中围水运，2007,12(3)：1316.22王科,张占龙,马翠莲,邓军.黄文配电变压器在线监测系统终端设计J.电力系统及其自动化学报,2010,35(4)：1720.23杨顺.张亮露天煤矿边坡无线远程监测系统J.计算机系统应用，2010(3)：1316.24于秀霞.嵌入式监控系统中MiniGUI的编程与实现J.长春大学学报（自然科学版），2009(6)：1213.25丁勇.宾辰忠.基于GSM的GPS数据远程传输实现J.大众科技,2009,23(2)：2123.26丁忠校.基于短消息的车辆报警系统设计与实现J.电子工程师,2008,25(8)：1719.27刘玲.俞建飞.具有无线通信功能的牵引变电所电信号监测装置设计J.中国水运（学术版）, 2007,37(8):1415.28李旭.周有庆.王洪涛.张晶基于GSM低压配电网线损监测装置的研制J.电气应用, 2007,28(4):1820.附录一系统电路图附录二相关程序/*读取传感器后单片机的动作*/void main(void) EA =0; /关中断 system_init(); UART_Init(); /初始化串口 TC35_init(); /GSM初始化 SBEEPER; DeleteMsg(49); /删除位置1处短信 DeleteMsg(49); /删除位置1处短信 while(1) get_mvalue1(); get_mvalue2(); get_mvalue3(); if(system_state=1)/系统开启 THIEF_ALARM_ON; if(M_alarm=1) /有人进入房间 Thief_s
