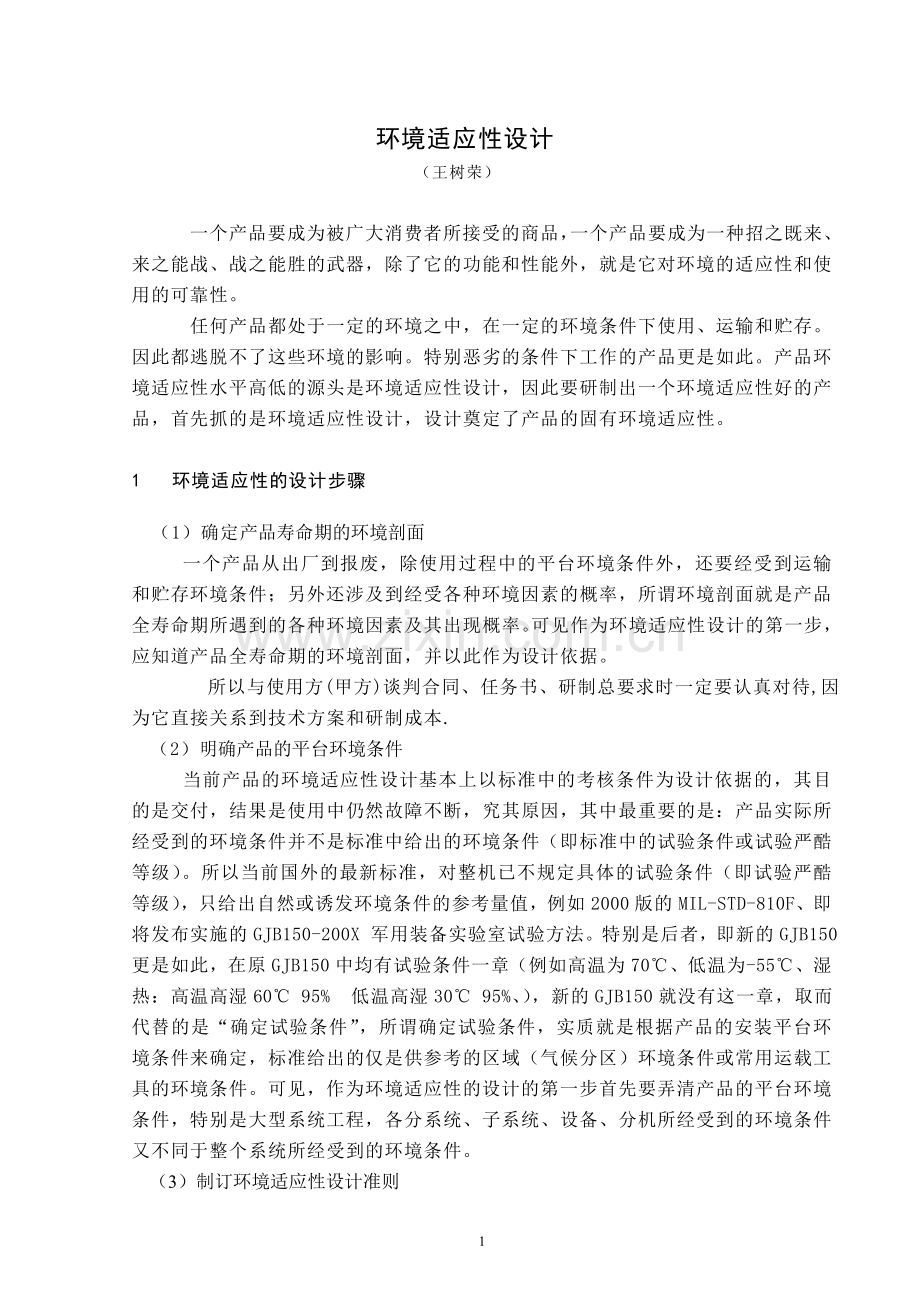

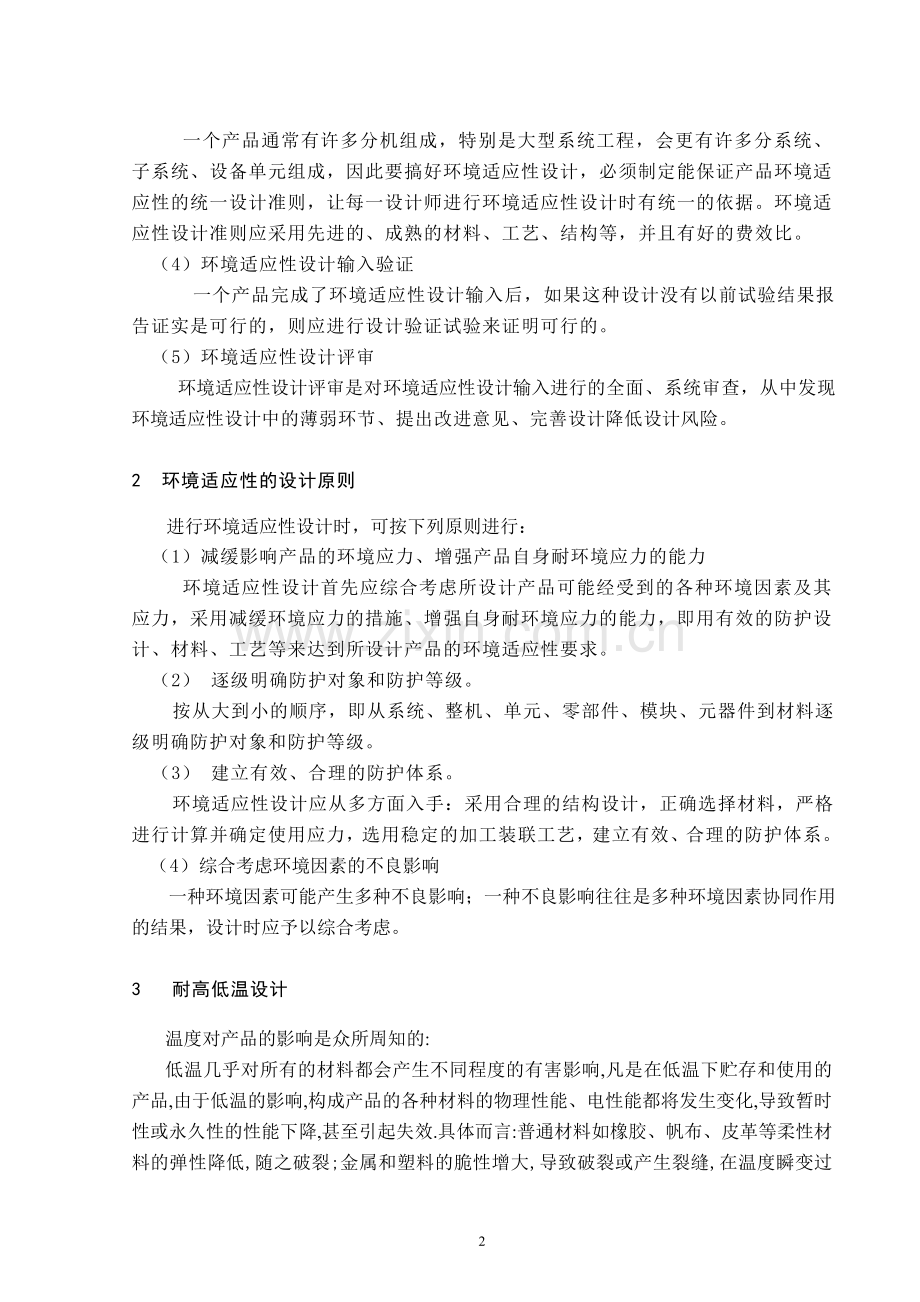

环境适应性设计 （王树荣）一个产品要成为被广大消费者所接受的商品，一个产品要成为一种招之既来、来之能战、战之能胜的武器，除了它的功能和性能外，就是它对环境的适应性和使用的可靠性。任何产品都处于一定的环境之中，在一定的环境条件下使用、运输和贮存。因此都逃脱不了这些环境的影响。特别恶劣的条件下工作的产品更是如此。产品环境适应性水平高低的源头是环境适应性设计，因此要研制出一个环境适应性好的产品，首先抓的是环境适应性设计，设计奠定了产品的固有环境适应性。 1 环境适应性的设计步骤 （1）确定产品寿命期的环境剖面 一个产品从出厂到报废，除使用过程中的平台环境条件外，还要经受到运输和贮存环境条件；另外还涉及到经受各种环境因素的概率，所谓环境剖面就是产品全寿命期所遇到的各种环境因素及其出现概率。可见作为环境适应性设计的第一步，应知道产品全寿命期的环境剖面，并以此作为设计依据。 所以与使用方(甲方)谈判合同、任务书、研制总要求时一定要认真对待,因为它直接关系到技术方案和研制成本.（2）明确产品的平台环境条件 当前产品的环境适应性设计基本上以标准中的考核条件为设计依据的，其目的是交付，结果是使用中仍然故障不断，究其原因，其中最重要的是：产品实际所经受到的环境条件并不是标准中给出的环境条件（即标准中的试验条件或试验严酷等级）。所以当前国外的最新标准，对整机已不规定具体的试验条件（即试验严酷等级），只给出自然或诱发环境条件的参考量值，例如2000版的MIL-STD-810F、即将发布实施的GJB150-200X 军用装备实验室试验方法。特别是后者，即新的GJB150更是如此，在原GJB150中均有试验条件一章（例如高温为70、低温为-55、湿热：高温高湿60 95% 低温高湿30 95%、），新的GJB150就没有这一章，取而代替的是“确定试验条件”，所谓确定试验条件，实质就是根据产品的安装平台环境条件来确定，标准给出的仅是供参考的区域（气候分区）环境条件或常用运载工具的环境条件。可见，作为环境适应性的设计的第一步首先要弄清产品的平台环境条件，特别是大型系统工程，各分系统、子系统、设备、分机所经受到的环境条件又不同于整个系统所经受到的环境条件。 （3）制订环境适应性设计准则 一个产品通常有许多分机组成，特别是大型系统工程，会更有许多分系统、子系统、设备单元组成，因此要搞好环境适应性设计，必须制定能保证产品环境适应性的统一设计准则，让每一设计师进行环境适应性设计时有统一的依据。环境适应性设计准则应采用先进的、成熟的材料、工艺、结构等，并且有好的费效比。 （4）环境适应性设计输入验证 一个产品完成了环境适应性设计输入后，如果这种设计没有以前试验结果报告证实是可行的，则应进行设计验证试验来证明可行的。 （5）环境适应性设计评审 环境适应性设计评审是对环境适应性设计输入进行的全面、系统审查，从中发现环境适应性设计中的薄弱环节、提出改进意见、完善设计降低设计风险。2 环境适应性的设计原则 进行环境适应性设计时，可按下列原则进行： （1）减缓影响产品的环境应力、增强产品自身耐环境应力的能力 环境适应性设计首先应综合考虑所设计产品可能经受到的各种环境因素及其应力，采用减缓环境应力的措施、增强自身耐环境应力的能力，即用有效的防护设计、材料、工艺等来达到所设计产品的环境适应性要求。 （2） 逐级明确防护对象和防护等级。 按从大到小的顺序，即从系统、整机、单元、零部件、模块、元器件到材料逐级明确防护对象和防护等级。 （3） 建立有效、合理的防护体系。 环境适应性设计应从多方面入手：采用合理的结构设计，正确选择材料，严格进行计算并确定使用应力，选用稳定的加工装联工艺，建立有效、合理的防护体系。 （4）综合考虑环境因素的不良影响 一种环境因素可能产生多种不良影响；一种不良影响往往是多种环境因素协同作用的结果，设计时应予以综合考虑。3 耐高低温设计温度对产品的影响是众所周知的:低温几乎对所有的材料都会产生不同程度的有害影响,凡是在低温下贮存和使用的产品,由于低温的影响,构成产品的各种材料的物理性能、电性能都将发生变化,导致暂时性或永久性的性能下降,甚至引起失效.具体而言:普通材料如橡胶、帆布、皮革等柔性材料的弹性降低,随之破裂;金属和塑料的脆性增大,导致破裂或产生裂缝,在温度瞬变过程中,由于材料的收缩系数不同,会引起活动部件卡死或转动不灵,由于润滑剂粘性增大或凝固活动部件之间的摩擦力增大,引起动作滞缓,甚至停止工作;电子元器件电参数变化,直接影响到产品的性能;其次,还会引结冰或结霜引起受潮或结构破坏.高温能使各种材料的结构、物理性能、电性能发生很大的变化甚至导致永久性的损伤和不可逆的变化.高温对产品的主要影响有:由于各种材料的膨胀系统不同因而导致材料之间的粘结和迁移; 润滑剂流失或润滑性能降低,增加活动部件之间的摩损;密封填料、垫圈、封口、轴承和旋转轴等的变形;由于粘结引起机械失灵或完全失效;固定电阻器的阻值发生变化;变压器、机电组件过热;易燃或易爆材料引起燃烧或爆炸;密封产品内部压力增高引起破裂;有机材料老化、变色、起泡或产生裂纹;绝缘材料的绝缘性能降低(如橡胶在高温下,由于蒸发和浸析作用引起的脱模或增塑性),高温还会使电工电子产品的寿命明显缩短.为提高预警机任务电子系统设备耐高低温的性能，其耐高低温设计应列入任务电子系统总体方案设计范畴,并与电路设计、结构设计、可靠性设计、电磁兼容设计等同步进行,相互协调。3.1 设计输入3.1.1 预警机的温度设计输入进行预警机任务电子系统设备耐高低温设计,首先要明确(知道)耐高低温的设计输入.该设计输入来自合同、任务书、研制总要求等文件或资料.例如: 空警2000、空警200 、ZDK03型三种预警机任务电子系统设备的耐高低温设计输入如见下表3-1： 表3-1序号型号状态气密舱内设备天线罩/平衡木内设备外部安装设备低温高温低温高温低温高温1空警2000工作-10+35-45+60-55+70非工作-45+70-55+70-55+702空警200工作-5+35-45+60-55+70非工作-45+70-45+70-55+703ZDK03工作-5+35-45+60-55+70非工作-45+70-45+70-55+703.1.2 确定原则表3-1中的温度是如何确定的,它是根据地面大气温度、空中大气温度、任务电子系统安装平台的环境温度等确定的。而不是通常那样根据军标（例如：GJB150 军用设备环境试验方法）来确定。不按军标确定设计输入的原因是军标要求太严，预警机任务电子系统设备如果完全按GJB150要求,研制难度大,成本高,而且也没有必要.当然这样做也是完全符合上面所说的新GJB150确定设计输入与考核要求的原则。3.1.2.1地面大气温度全球及我国的地面低温和高温大气温度和诱发温度:a) 低温 环境试验中的低温条件来自产品所经受到的大气（平台环境）条件，现许多产品，特别是军品，基本上来自各种标准中的量值，例如GJB150等。 GJB150基本上等同MIL-STD-810E，MIL-STD-810E出发点是：其一是全球使用；其二是不仅要考虑最低温度的绝对值，还要考虑最低温度的出现概率，如果不考虑最低温度的出现概率（风险率），必然会导致过试验。对此MIL-STD-810E中是这样考虑的：全球最低温度的记录极值（不包括南极洲）-68，就出现概率（风险率）而言： 低温 出现概率（风险率） -51（-60） 20% -54（-65） 10% -57（-71） 5% -61（-78） 1% 考虑正常研制/生产成本，大多数产品所用的出现概率（风险率）为20%，即-51。对满足特殊的使用，例如机载电子设备为10%的出现概率（风险率）即-54（-65），我们的GJB150将其取整数为-55。 2000版的MIL-STD-810F强调根据产品的实际平台环境条件来定产品的设计输入与考核（试验）条件，标准不统一规定一个考核（试验）条件，GJB150的修订版将贯彻这一思路。从这一观点出发，我国低气温记录极值为的情况为黑龙江的漠河-52.3。在全国671观测站中，低于观测到-48的还有：黑龙江的图里河-50.2、黑龙江的呼玛-48.2、黑龙江的孙吴-48.1、内蒙的根河-49.7、新疆的富蕴-51.5、新疆的青河-49.7、青海的玛多-48.1。就全国的出现概率（风险率）而言： 低温 出现概率（风险率） -41.3（-60） 20% -44.1（-65） 10% -46.1（-71） 5% -48.8（-78） 1% 从上述数据可见：在全国范围内使用取10%的出现概率（风险率），-44.1（-65）就可以了，-44.1取整数为-45。我国军用车辆标准就是以此-45为标准的，998工程地面的贮存要求也是以此-45为标准的，即没有按-55来要求。空警200、ZDK03气密舱内设备和天线罩/平衡木内设备的非工作（贮存-地面停放）温度也是以此取的-45。 b) 高温 全球最高大气温度记录极值为+58（离地1.2-1.8米，百叶箱内），取1%的出现概率（风险率）+49。众所周知，实际的高温试验温度都高于此温度，因为高温考虑的是诱发温度。MIL-STD-810和GIB899中的有二个大家常见的+71和+85诱发温度。它们考虑的是太阳辐射或其它热源引起的温升，例如：不通风的罩体内、封闭的车体内、飞机上有暴露于太阳加热下的表面的舱段内、帐篷内、密闭的帆布下等。 我国最高大气温度记录极值：新疆的吐鲁番为+47.7、吐鲁番地区的艾丁湖为+50.6、吐鲁番民航机场为+49.6、南昌为+41、长沙为+43、洛阳为+44、江西修水为+44。就全国的出现概率（风险率）而言： 高温 出现概率（风险率） 40.0 20% 44.1 10% 42.9 5% 45.5 1% 对高温一般取1%的出现概率（风险率），即使这样，高温试验的量值也远高于此温度。因为上面已经说了，高温考虑的是诱发温度，例如： 表3-21 停放地点 电子舱内温度同一时刻大气温度2 新疆吐鲁番 民航机场 64.7 47.63 南昌 向塘机场 60.7 414 长沙 大托铺机场 57.1 43 对表7-1中64.7的值取1%的出现概率（风险率）为62。出于这种考虑，对高温贮存，我们还是用70的温度值，即对三种预警机的非工作温度（贮存-地面停放）取的是70，这一温度对预警机是要求高了，特别是对气密舱内设备，选这一温度是为了向GJB150靠的结果。3.1.2.2空中大气温度a) 空中低温 空中大气温度是确定天线罩和平衡木内温度的任务电子设备工作温度的依据, 空中大气低温见表3-3 表3-3高度KM 几何高度 压力高度气温（）出现月份/地点 气温（）出现月份/地点极值 风险率10% 月份地点极值风险率10% 月份地点1-38.4-31.712嫩江海拉尔-38.8-31.511嫩江海拉尔2-40.2-30.4122嫩江嫩江-38.8-30.0121嫩江嫩江4-49.2-39.1121嫩江嫩江-47.5-37.3122嫩江嫩江6-56.6-49.722伊春嫩江-52.9-46.921伊春嫩江8-66.6-57.921林江嫩江-61.9-55.5122伊春嫩江10-71.0-64.411海拉尔阿勒泰-73.4-62.551丹东阿勒泰12-74.8-67.151海流图阿勒泰-74.6-67.351海流图阿勒泰14-76.5-68.1121连平台北-77.9-71.079藤冲马公16-85.2-79.531马公马公-87.4-82.030马公马公18-86.7-81.821连平西沙岛-88.2-81.7612榆林港西沙岛20-87.4-76.2123榆林港西沙岛-87.2-75.5122榆林港西沙岛22-79.6-69.072南阳复兴镇-79.8-68.7712南阳复兴镇24-71.4-62.91212拉萨马公-71.9-63.2123拉萨海口26-69.0-60.4412克拉玛依定日-69.7-62.31212汉中克拉玛依28-67.6-55.711伊宁北京-67.7-55.812伊宁北京30-69.6-56.421黑河安庆-69.0-56.521黑河安庆 从表3-3可见,在预警机的飞行高度上,就空中最低大气温度而言,是低于-55的,但对天线罩内和平衡木内设备有壳体保温与空气摩擦升温,对外部设备有飞行速度与空气的摩擦升温,所以取-55已足够。对此，从下表3-4与表3-5（表3-4与表3-5中的数据是航定委的实测资料）可见：即便大气温度到-72，飞机以380km/h的慢速飞行，由于有蒙皮作用，电子设备周围的温度也达不到-55，因此对预警机而言，天线罩内和平衡木内设备的工作与非工作低温取-55已是一个很保守的数据了。从下表3-4与表3-5还可见：即便大气温度到-72，飞机以380km/h的慢速飞行，内蒙皮的温度也不到-50，由于飞机蒙皮很薄，因此外部设备由于有与空气的摩擦升温，所以-55也足够了。 表3-4 广州沙提机场 歼七飞机 表速:380km/h 高度大气温度部位16000m15000m11000m10000m-72()-72()-71()-69()-69()-55.5()-55.5()-44.5()上特设舱盖内蒙皮-47.5-49.9-49.8-48.1-43.1-41.8-42.1-34下特设舱盖内蒙皮-47.5-46.1-48.4-46.3-47.2-40.6-40.4-32.9上设备舱电台接收机外壁-19.8-36.9-34.4-38.3-37.9-36.4-37.2-29.4上设备舱测距器傍空间-36.5-19.8-19.8-19.8-19.8-19.8-19.8-19.8下特设舱无线电罗盘与信标天线之间-34.4-33.5-35.4-36.8-35.8-32.6-32.6下特设舱无线电罗盘与陀螺之间-32.1-35.4-33.1-36.9-36.3-32.7-33.5-22.4下特设舱无线电罗盘机壳外壁-2.1-1.9-4.5-6.0-3.9-3.6-1.2-0.0 表3-5 齐齐哈尔三家子机场 歼七飞机 表速:400km/h 高度大气温度部位9000m10000m11000m12000m-59.5()-57()-51()-60()-60()-51()-47()-53.5()上设备舱内蒙皮-43.2-41.9-38-45.9-45.7-34.9-29.5-35.8下设备舱内蒙皮-42.4-41.3-37.3-43.9-45.2-34.7-28.7-34.9垂直尾翼器空间-42.2-40.4-36.1-40.7-44.2-32.2-28.2-33.9下特设舱无线电罗盘与信标天线之间-39.3-39.3-33.9-38.9-40.7-31.3-25.6-29.4下特设舱无线电罗盘与陀螺之间-35.4-34.3-31.1-38.2-37.1-28.3-22.9-26.5下特设舱无线电罗盘机壳外壁-19.4-16.5-17.9-20.3-20.7-16.6-6.1-8.0上设备舱电台接收机外壁-29.3-25.1-24.5-26.6-30.4-21.5-15.8-18.7b) 空中高温 空中高温是指在高空负温下高速飞机与空气摩擦导致飞机蒙皮高温（例如：根据航定委实测资料，在12000m，以M=2.0速度飞行时，飞机蒙皮会产生93.7），而导致电子设备周围的高温，由于预警机在高空以巡航速度飞行，所以这不是一个需要考虑的问题。3.2 设计措施电子设备的耐高低温设计应从下列三方面进行。3.2.1 合理的结构设计合理的结构设计是电子设备耐高低温设计最为重要的保证。进行耐高低温结构设计时首先应综合考虑总功耗、功率密度、热源分布、热敏感性、与失效率相适应的元器件温度极限、体积、重量、热环境等因素.如需进行热设计,可按表3-3规定的单位传热面积的热耗从结构设计上选择电子元器件、单元模块、整机的最佳冷却方案。表3-3 温升为40(环境温度25) 单位传热面积的最大热耗量冷却方法分立器件组成的模块(传热面积计算含散热器面积)集成器件组成的模块(传热面积计算含散热器面积)自然对流 800W/m2 800W/m2冷板(自然对流) 1500 W/m2强迫空气冷却 3000 W/m2气冷式冷板 16000 W/m2 3400 W/m2液冷(自然对流) 20000 W/m2液冷式冷板 16105 W/m2a）电子元器件的冷却设计 应根据电子元器件安装处的平台环境条件,按GJB299B的规定确定元器件、模块的最大结温和减额准则.装有散热器的微电子集成器件和分立半导体器件应根据其单位传热面积的最大热耗散量,按表3-3选取其冷却方法.使用的红外探测器、计算机存贮器、参量放大器等器件以及需要提供负温或恒温工作模块,其冷却负载小于300W时,宜选用温差电致冷却.速调管行波管等大功率器件,应优先选用液冷.单个电子器件（如集成器件、分立式半导体器件、大功率器件）应根据温升限值，设置散热器或独立的冷却装置. 对关键的器件、模块的冷却装置,应采用冗余设计, 冗余量按分配给关键的器件、模块的可靠度而定.热敏器件应远离热源安置,必要时应考虑热绝缘或恒温措施.互连用的导线、线缆、器材等,应考虑因温度引起的澎账、收缩造成的故障. b) 印刷电路板组件的热设计 印刷电路板上的电子元器件应采用正确的热安装技术印刷电路板上的的功率器件,应采用有效的措施降低器件与散热器界面的接触热阻.印刷电路板应优选导热条印刷板或金属夹心印刷板.印刷电路板的导热条夹紧装置、导轨以及导轨与插箱之间应具有足够的接触压力和接触面积.仅靠自然对流冷却的印刷电路板之间的相互间距应足够对流(通常19mm), 印刷电路板上的最高电子元器件的顶点,与插箱箱壁的间距也应足够对流(通常23mm).c)插箱的冷却设计应根据插箱中模块单元传热面积的热耗量,按按表3-3选取其冷却方法.采用强迫空气冷却的插箱,应使流经印刷板的气流与热耗电子器件进行充分热交换(如安装紊流器等措施),以提高热交换效果.密封式插箱的两側壁应采用冷板装置, 并使印刷电路板与两側壁的热流通路阻力和对流空气的流道阻力最小.d)机柜的冷却设计机柜中各单元热量分布均匀时,可采用抽风冷却,非均匀热源采用鼓风冷却.对热耗大的,可采用并联风机布置;阻力大的机柜, 可采用串联风机配置,必要时,采用并串联相结合的风机配置.密封式机柜内的热耗量大于1000W时,宜采用气-液混合冷却等多种方式, 混合冷却系统的流道(风、液的通路)应专门设计,以使阻力最小. 混合冷却系统的热性能应按GB/T12993的规定进行检测.e) 冷板设计密封式机柜、插箱、模块应优先采用紧凑式冷板装置作为热交换器,应根据热源的分布(集中、均布、非均布) 、热流密度、许用温度、冷板流通通道的许用压降和冷板的工作环境条件的等综合因素进行冷板设计冷板的冷却剂(空气、淡水等)必需经过处理.冷板的换热计算和结构强度计算可按GJB227中的规定进行. 冷板的热性能检测应按GJB12993的规定进行.f) 冷却系统冷却:就冷却系统而言,在环境极值条件下,应能提供足够的冷却能力.在设备维修期间, 冷却系统也应具有冷却能力.在紧急措施情况下,一旦正常的冷却系统无法工作,应有备用措施或保护措施. 冷却系统应设置有:显示运行时冷却剂(空气、流体、相变材料等)的出口温度值和过热告警的装置. 冷却系统的热交换器,空气或流体等的冷却介质的过滤器,应考虑到它的维修性. 强迫空气对流冷却系统设计:应根据插箱的热耗量和内部阻力, 选择合适的通风机，设计合理的空气流通通道(应尽量减少风道的沿途阻力和局部阻力),以保证各个需要冷却的部位得到其所需的风量.强迫空气对流和自然空气对流的流通方向应尽可能保持一致. 冷却空气应首先流经对温度敏感的元器件和温度低的元器件.冷却空气的进出口应相互错开,不得形成气流短路或断路. 进出风口的大小应与冷却空气的流速相适应. 进出风口的温差不应超过14.冷却空气的进口处应设计有防尘防污装置.通风口还应考虑电磁兼容和安全性要求. 液体冷系统设计对采用强迫空气对流冷却还达不到冷却要求的部位,可考虑采用液冷方式.采用液冷系统时,其设计应结合电子设备的使用特点进行:冷却剂:一次冷却剂选用淡水或其它冷却介质,二次冷却剂选用空气或冲压空气. 冷却剂的出口温度应比周围空气的露点温度高10以上.冷却剂在最高工作温度时不产生沸腾; 最低工作温度时不产生凝结. 冷却剂的国军标为:GJB1446.80.液冷系统: 液体流通通道应设计合理,泵的选择应与冷却剂兼容,并符合供电要求.热交换器的选择应为换热效率高、体积小、重量轻,通过热交换器的热降不得超过70KPa. 液冷系统的连接管道,特别位于被冷设备中的管道,其接头处应有严密的防漏措施,不允许有渗漏现象(以例说明).管道系统应装有快速自动密封接头和排空装置,便于维修.采用淡水冷却的系统,应设置定期监控水质变化,保证水的质量符合规定指标的装置.3.2.2 正确地选择材料 a）尽量选择对温度变化不敏感的材料，采用经优选、认证或经多年实践证明可靠的金属和非金属材料。b）选择的材料在温度变化范围内，不应发生机械故障或破坏完整性，如机件变形、破裂、强度降低等级、材料发硬变脆、局部尺寸改变等。c）选择膨胀系数不一的材料时，应确定其在温度变化范围内不粘结或相互咬死。d）选择的润滑剂，应在温度变化范围内能保证其粘度、流动性稳定。3.2.3 采用稳定的加工、装联工艺a）在高标准的制造和装配环境下，进行电子设备的加工、装联工艺b）对于电子设备机箱内各个组件，应采取合适的热安装技术；而对于印制板组件，其板上的电子元器件同样应采取正确的热安装技术。c）采用新型的、经验证的或典型的、可靠的天线、机箱及印制板涂装工艺、金属电镀工艺等，确保其工艺涂镀层在温度变化范围内不出现不符合标准的保护性及装饰性评价。4 防潮设计产品在热带、亚热带地区贮存、运输与使用经常会遇到湿热环境.特别在车厢、飞机的驾驶舱与电子舱、舰船的驾驶舱与电子舱室、坑道、帐篷等特殊环境条件下贮存、运输与使用,由于强烈的太阳辐射增温或不通风、往往会使内部的温度和相对湿度增高很高并维持很长时间.湿热对产品的影响主要表现下述三方面:物理性能变化湿热环境环境可以引起材料的机械性能和化学性能的变化,如体积膨胀、机械强度降低等.由于吸潮,使密封产品的密封性能降低或破坏、产品表面涂层剥落、产品的标记模糊不清等.电性能由于凝露和吸附作用,使绝缘材料的表面绝缘电阻下降.另外,由于水份的吸收和扩散(渗透作用) ,使绝缘材料的体积电阻下降,损耗角增大,从而产生漏电流.对整机设备,将会导致灵敏度降低,频率漂移.腐蚀作用湿热的腐蚀作用主要是由于空气中含有少量的酸、碱性杂质,或由于产品表面附有焊渣、汗渍等污染环境物质引起的间接化学和电化学腐蚀作用. 为提高舰船电子设备防潮性能，与耐高低温设计一样,防潮设计也应列入电子设备总体方案设计范畴,并与电路时设计、结构设计、可靠性设计、电磁兼容设计等同步进行,相互协调。4.1 设计输入与耐高低温设计一样,我们在进行任务电子系统防潮设计时,首先也要明确(知道) 防潮设计的设计输入.同耐高低温设计一样, 防潮设计的输入来自合同、任务书、研制总要求等文件或资料.例如:三种预警机任务电子系统的防潮设计输入,采用的是 “ HB 6167-89 民用飞机机载设备环境条件和试验方法”，具体为：升温段： 38 55 95（RH） 保持2h 高温高湿段： 55 95（RH） 保持6h 降温段： 55 38 85（RH） 保持16h上述为一个循环，一次试验共6各循环 对上述的设计输入条件如何理解,在此作如下解释:潮湿通常有高温高湿、高温低湿、低温高湿。高湿是指相对湿度超过80%的环境。根据多年的气象记录统计，我国高湿以长江为界，长江以南超过90%相对湿度的天数占全年的20%以上，超过80%相对湿度的天数占全年的50%以上。高温高湿的全国极值记录为四川遂宁：气温31.4，相对湿度100%。全国171个观测站中高温高湿的极值记录如表4-1所示： 表4-1 观测站 相对湿度 气温 时间 广西捂州 98% 32.91968年8月5日 四川遂宁 100% 30.41953年8月1 4日 安徽蚌埠 100% 29.21952年8月1日 湖北孝感 100% 28.21973年7月30日 郑州 100% 28.01961年7月23日从上面的数据可见，大气中不存在湿热试验中的那种温度与湿度。自然界能产生95%相对湿度的最高温度不超过+35.IEC环境条件标准指出：对不通风的密闭体内，在全世间最恶劣的诱发环境条件（-65+85）中使用，达到95%相对湿度时的温度为+50；其余为：在-25+70范围内，达到95%，的温度为+40；在-40+70范围内，达到95%，的温度为+45。可见所有标准中的湿热试验条件都不是环境条件，而是试验条件，即从对产出影响等效提出试验条件。所以美军标MIL-STD-810F环境试验方法和工程导则、国军标GJB150-86军用设备环境试验方法、航标HB5830.11-86机载设备湿热环境条件及试验方法等三个标准中的试验（考核）条件(见表4-2、表4-3)，不是环境条件，它是为了能在短时间内暴露产品与在实际使用环境下相同的损伤、故障(特别是潜在故障)、失效而加严了的试验条件,因为60与95%相对湿度的组合在自然环境中是不会出现的.可见防潮设计的输入条件不是自然界的潮湿环境条件,而是考核(试验)条件. 表4-2 GJB150-86 军用设备环境试验方法 类别 高温高湿 低温高湿试验周期温度相对湿度温度相对湿度地面和机载电子设备6095%3095% 10地面起动控制设备和舰船设备60595%3095% 5弹药自然环境周期4090%2195% 20 表4-3 HB5830.11-86机载设备湿热环境条件及试验方法试验阶段温度 相对湿度 %时间 h周期 C升温 30-602955 210高温高湿 602955 6降温 60-30285 8低温高湿302955 8 从表4-2和表4-3可见,对三种预警机任务电子系统的防潮设计输入,我们既没有用GJB150.9-86的要求,也没有用HB5830.11-86中的要求,其理由是预警机有空调系统,与民航机更接近,而GJB150.9-86和HB5830.11-86是出于对战斗机的考虑.4.2 设计措施4.2.1 结构设计在不影响设备性能的前提下，应尽可能采用气密密封机箱。密封设计可多层次进行:单元模块单独密封、机箱、机柜、显控台整体密封.对防潮要求高的设计,对安装平台潮湿环境严酷的设备,其密封要求为:外壳应能把内装的电子组件或元件完全气密封(不允许有敞开的通风口或其它开孔),即能防止壳体内外空气流通和泄漏,设备内应无凝露,即应在干燥空气中密封.对显示屏窗口、键盘、开关、按钮、指示灯、插座等安装孔,面板、减振器等螺钉安装孔均应采用气密封.密封时还应注意与电磁兼容的屏蔽不要产生矛盾,否则气密封与电磁兼容屏蔽分别进行, 此时,气密封在外层, 电磁兼容屏蔽在内层,紧固件在最外层.4.2.2 防潮处理a）憎水处理通过一定的工艺处理，降低产品的吸水性或改变其亲水性，如用硅有机化合物蒸气处理，可提高产品的憎水能力；b）浸渍处理用高强度与绝缘性能好的涂料填充某些绝缘材料、各种线圈中的空隙、小孔、毛细管等。浸渍处理除可以防潮外，还可以提高纤维绝缘材料的击穿强度、热稳定性、化学稳定性以及提高元器件的机械强度等。c）灌封用环氧树脂、蜡、沥青、油、不饱和聚酯树脂、硅橡胶等有机绝缘材料加热熔化后，注入元器件本身或元器件与外壳间的空间或引线的空隙，冷却后自行固化封闭。所使用的材料应保证其耐霉性。d）密封装置对零部件、模块等采用密封装置，分塑料封装和金属封装两种： 塑料封装塑料封装是把零件直接置于注塑模具中与塑料制成一体。 金属封装金属封装是把零件置于不透气的密封盒中，有的还可在盒内注入气体或液体。e）表面涂覆用有机绝缘漆涂覆材料表面，提高防潮性能；f）使用防潮剂在设备内部放置防潮剂，并定期更换。4.2.3 材料选择应尽量选用防潮性能好的材料，如铸铁、铸钢、不锈钢、钛合金钢、铝合金等金属材料以及环氧型、聚酯型、有机硅型、聚酰亚胺型等绝缘防护材料等。4.2.4 防潮包装为防止设备在贮存、运输过程中受潮，应采取防潮包装，并符合GB5048的规定。5 抗振缓冲设计5.1 设计输入 三种预警机任务电子系统的冲击设计输入是相同的,振动设计输入是有区别的.5.1.1 振动设计输入5.1.1.1 K200和021工程的振动设计输入 气密舱内设备的振动强度要求 K200和021工程用的载机是Y8C,是国产螺旋浆飞机.根据MIL-STD-810F和新GJB150确定设计输入和考核要求的原则,即标准中对固定翼飞机-螺旋浆式飞机所说的:即“d.暴露量级:在可能的情况下，采用飞行中测量的振动去制订振动准则，如果没有飞行振动测量数据，可以将附录C的图514.5C-9的频谱和表514.5C-2结合使用。这些量级是根据C-130和P-9飞机的测量数据得出的，可以基本代表这种类型飞机的环境，尖峰谱密度随频率降低是在谱密度格式的数据分析上得出的”。 根据上述原则，对Y8C飞机密封舱内的任务电子系统，
