石门县人民医院丰寿园小区专家安居楼工程剪力墙结构9万平米高层建筑水电安装工程施工组织设计.doc

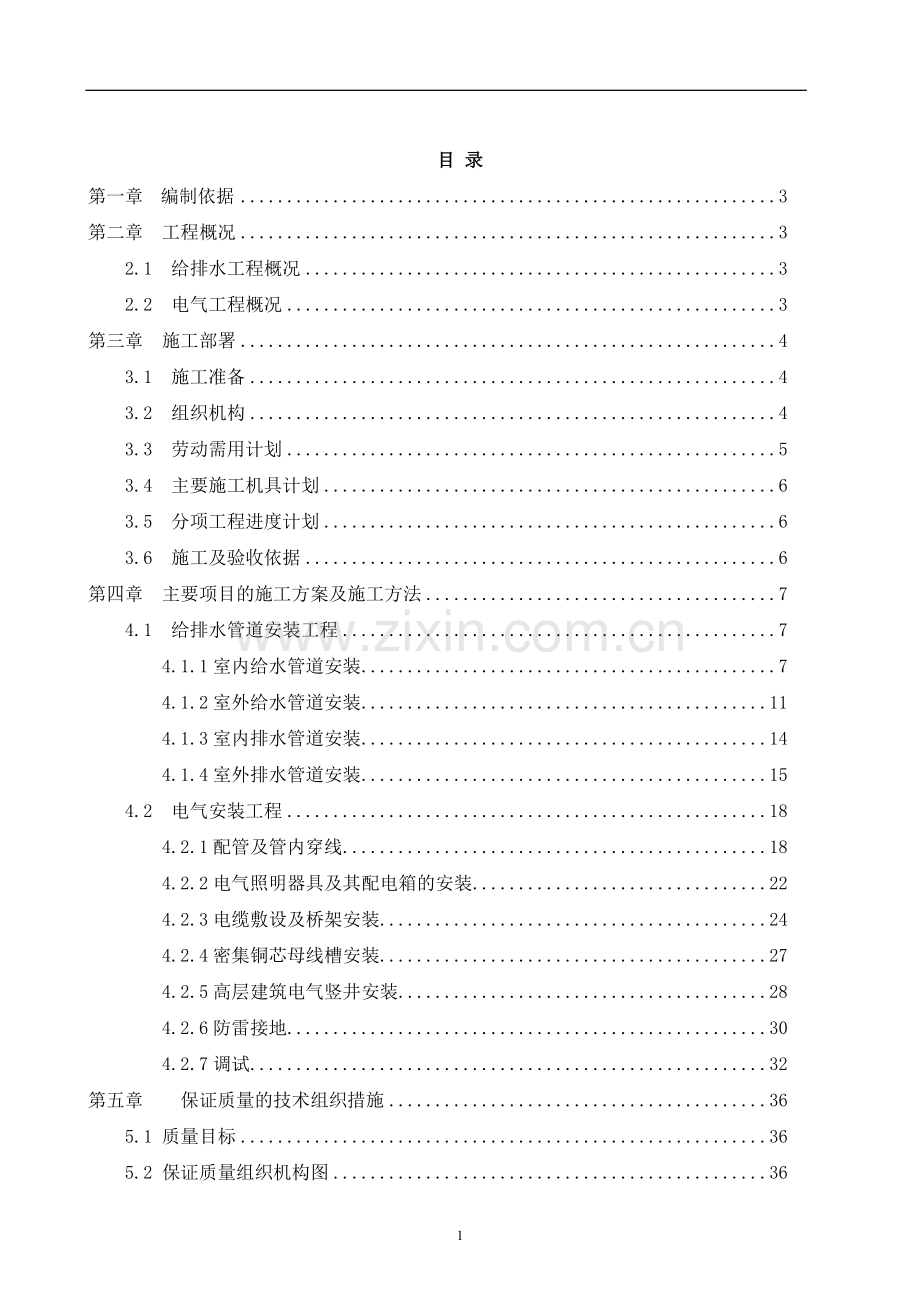

目 录第一章编制依据3第二章 工程概况32.1 给排水工程概况32.2 电气工程概况3第三章 施工部署43.1 施工准备43.2 组织机构43.3 劳动需用计划53.4 主要施工机具计划63.5 分项工程进度计划63.6 施工及验收依据6第四章 主要项目的施工方案及施工方法74.1 给排水管道安装工程74.1.1室内给水管道安装74.1.2室外给水管道安装114.1.3室内排水管道安装144.1.4室外排水管道安装154.2 电气安装工程184.2.1配管及管内穿线184.2.2电气照明器具及其配电箱的安装224.2.3电缆敷设及桥架安装244.2.4密集铜芯母线槽安装274.2.5高层建筑电气竖井安装284.2.6防雷接地304.2.7调试32第五章 保证质量的技术组织措施365.1 质量目标365.2 保证质量组织机构图365.3 保证质量管理措施及控制程序图365.4 保证质量的技术措施及检验程序图385.5 工程技术档案管理措施41第六章 保证安全的技术组织措施416.1 安全生产总目标及管理制度416.2 安全管理体系图426.3 安全管理机构图436.4各级安全生产责任制436.5 安全管理措施446.6 安全教育456.7 安全施工技术措施456.8 漏电保护的原则466.9 安全用电组织措施466.10安全用电技术措施476.11电气防火技术措施47第七章 文明施工措施487.1 文明施工总目标487.2 文明施工组织机构487.3 文明施工管理487.4 现场卫生517.5 现场防火、防盗安全保卫517.6 环境保护51第八章 成品保护措施52 64第一章 编制依据1工程招标文件及招标书中“工程范围”；2石门县人民医院丰寿园小区专家安居楼工程设计的水、空调、强电、弱电、消防等全部图纸；3国家颁布的现行施工规范和操作规程；4全国通用给排水、电气安装图集；5本公司类似工程相关经验资料。第二章 工程概况 石门县人民医院丰寿园小区专家安居楼工程，由石门尧业房地产开发有限公司投资兴建。该工程地下一层，地上三栋三十二层，框架-框支剪力墙结构，建筑面积约9万平方米 。由长宇(珠海)国际建筑设计有限公司，常德旺城建设监理公司监理。水电安装工程由湖南六建机电安装有限责任公司承建。2.1 给排水工程概况给水系统1、本工程以市政自来水为给水水源,由市政引两路DN150管供给,并在室外形成环网。2、本工程采用分区减压阀减压供水，设立屋顶水箱,由变频水泵将水送至屋顶,1732层由水箱直接供水,116层采用减压阀减压供水.3、室内生活给水干管及立管采用内筋嵌入式寸塑钢管，采用连接件连接。工作压力为1.6Mpa，支管采用PPR管，工作压力为1.0Mpa，热熔连接，室内热水管干管及立管采用热水型内筋嵌入式衬塑钢管，采用连接件连接。工作压力为1.6Mpa，支管采用热水型PPR管，工作压力为1.0Mpa。排水系统1、住宅内排水立管采用内螺旋消音塑料排水管，专用配件承插连接，溶接济接口，连接主立管转着弯头以后的排水干管及出户管采用抗震柔性接口铸件管，卡箍连接，立管底部与横干管的连接部位铸铁弯头处应设置专用支架固定。2.2 电气工程概况配电方式：动力及地下一般照明采用分支电缆供电，每层设插接箱，一户一表，电度表箱设在每层强电井内。配电线路：一般干线配线采用ZR-YJV电缆，消防及地下室采用NH-YJV电缆， 消防设备及一部分重要负荷的电源为一级负荷，待市电停电后，由柴油发电机供电。消防用电设备：如消防电梯、消防水泵、防排烟风机等采用双回路供电，在末端双电源切换配电箱处自动切换，其中一路引自配电房。应急段配电电缆均为耐火电缆。非消防电源：干线采用阻燃电缆，当火灾确认后，由消控室键盘切断或通知配电房人工切断某些非消防电源。本建筑物按第二类防雷建筑物设防。从首层起，10层以下每三层利用结构圈梁水平钢筋焊通成均压环，10层以上每二层利用结构圈梁水平钢筋焊通成均压环，所有引下线，建筑物内的金属构件和金属物体等均与均压环连接。住户卫生间应做局部等电位联结。防雷接地、电气接地、信息系统接地及其它系统接地共用一个接地网，综合接地电阻1欧。第三章 施工部署石门县人民医院丰寿园小区专家安居楼我公司承建的一个大型建筑安装工程，公司本着对业主负责的态度，建立丰寿园小区专家楼项目部，全权负责该工程的管理。本项目部将于个单位部门积极配合，服从建设单位及现场监理的管理，从严控制工程质量，同时抓好安全生产和文明施工，责任到人，实行目标管理，精心组织施工，以一流的质量回报业主。3.1 施工准备1根据工程进度计划、工程量、施工现场实际情况，作好人员、机械设备及物料进场工作，班组操作人员必须经过培训方可上岗，特殊工种操作人员持证上岗。2施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。3施工前技术负责人向操作人员详细技术交底，使全体操作人员领会设计意图，明明白白操作。4必须熟悉技术规范、标准及施工方法。3.2 组织机构1实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全和文明施工负责。2本工程将委派我公司高水平专业人员担任个管理岗位，负责对工程个专业施工管理。3项目部组织机构项目经理何建中史杰资料员材料员安全员质检员电气技术负责罗文武给排水技术负责人汤杰调试班谭杰电焊班贺亮平水暖班何建宇电气班邹杰3.3 劳动需用计划各工种低高峰期需用计划序号工种名称低峰高峰1管工10302电工18453电焊工394吊装工13.4 主要施工机具计划主要施工机具需计划表序号机具名称单位数量1电焊机台32电烘箱台33手动打磨机台64手动电钻台65砂轮切割机台66台钻台37液压冲击钻台38电动试压泵台39接地电阻测定仪台210绝缘摇表台311钳形交流电流电压表把312压线钳台313电秒表块314手动试压泵台33.5 分项工程进度计划1施工准备2配管（水、电）给水支管（暗管）、电管防雷接地从土建钢筋开始至封顶完3室内给水明支管、排水支管安装从抹灰后开始到刷白前完4给水立管、水表水水表井具备条件开始到刷白前完5配电箱、照明器具安装从抹灰后开始刷白后完6电缆敷设从电缆井、低压配电室具备条件15天完7排水、雨水立管安装从外墙贴瓷片开始到贴完后完成8调试、送水送电交工前10个日内3.6 施工及验收依据（1）合同图纸及设计修改，设备制造商提供的安装使用说明书（2）电缆桥架安装88SD169（3）线槽配线安装、塑料线槽、金属线槽安装96SD181（4）变配电所常用设备构件安装88D263（5）电缆敷设（合订本）D101-17（6）常用低压配电设备及灯具安装D702-12（7）建筑物、构筑物防雷设施安装D562（8）接地装置安装86D563（9）利用建筑物金属体做防雷及接地装置安装86SD566（10）等电位联结安装97SD567（11）电气竖井设备安装90SD180（12）阀门井S143P17-4、7（13）钢筋混凝土化粪池S214（四）（14）排水设备附件制造及安装S220P21-121（15）排水管道基础S222P30-6（16）排水承插管接口S222P30-12（17）排水检查井S231P28-26、1112（18）竖槽式跌水井S234P11-5（19）雨水口S235P19-2、3、8、1114（20）防水套管S312P8-18（21）卫生设备安装99S304（22）雨水斗01S302（23）建筑排水硬聚氯乙烯（PVC-U）管道安装96S341（24）水池通风管、吸水喇叭管及支架90S319（25）水表井及安装S145（26）管道支架及吊架S161第四章 主要项目的施工方案及施工方法4.1 给排水管道安装工程4.1.1室内给水管道安装1管材与接口1）该工程采用新型安装材料，室内给水支管采用PP-R管，安装方式为找平层敷设，其接口方式为热熔。给水立管采用衬塑钢管，连接方式为连接件连接。2）管材及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。阀门选择为DN50mm时，选择截止阀；当DN50mm时选择闸阀或蝶阀。2施工工艺工艺流程图为：立管试压阀门安装立管安装安装准备管道吹污冲洗系统试压阀门安装分户管安装1）安装准备：认真熟悉图纸，核对各种管道座标，标高是否有交叉，管道排列所用空间是否合理，配合土建预埋、预留，并进一点核对位置及尺寸。2）管道安装应结合条件，合理安排顺序，当管道交叉处发生矛盾时，按下列原则避让：小管让大管；有压力管让无压力管，低压管让高压管；支管让主管；3）支管安装：安装前，结合施工图纸，将预留洞清理好，然后制作安装管道，安装时一定要掌握PP-R管的热熔方式：a、切断管材时，必须使用切管器垂直切断，如果没有切管器，使用其它工具切断器材时，切断后应将切头清除干净，插入支承套管。b、当热熔器加热到260时，管材和配件同时推进熔接器模具内，并加热到5秒钟以上。c、把已加热的管材和管配件垂直推进并维持5秒钟以上，推进时用力不能太猛，以防止管头弯曲。d、热熔时，管材和配件粘附其它异物时，必须清理干净后热熔，管材和配件过度加热时，厚度变薄，管材在管配件内变形，会发生漏水现象，因此，制作时一定注意此项。e、安装完毕后，各配水点安好零时龙头，以便试压，同时防止杂物进入管道。PP-R管的安装方法：a.管道安装时，不得有异向扭曲，穿墙时，不宜强制校正，PP-R管且在金属管道平行敷设时应有一定的保护距离，净距不宜小于100mm，PP-R管宜在金属管道的内侧。b.室内明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或预埋套管。c.热水管穿墙壁时，应配合土建设置的钢套管，冷水管穿墙时，可预留洞，洞口尺寸较外长大50mm。d.直埋在地坪面层以及墙体内的管道，应在隐蔽前做好试压和隐蔽工程的验收记录工作。室内明支管的安装a、室内明敷管时，应在土建粉饰完毕后进行安装，安装前应首先复核预留孔洞是否正确。b、管道安装前，按要求先设置管卡。位置应准确，埋设应平整、牢固。管卡与管道接触应紧密，但不得损伤管道表面。c、若采用金属管卡固定时，金属管卡与塑料管间应采用橡胶物隔垫，不得使用硬物隔垫，以防管子受损。d、在金属管件与塑料管连接部位，管卡应设置金属配件一端，并尽量靠近金属配件。e、管道在穿墙时，一定要有套管。在经常有可能检修的给水附件前（或后）及支管的阀件前（或后）应安装活接头。4）给水立管安装在土建将水表井砌好后，进行给水立管安装。安装前根据图纸和相应规范确定位置吊垂线安装管卡。管卡装好好后，测出各立管的实际尺寸进行编号记录下来，统一进行预制及组装，在检查和调直后方可进行安装。安装好的立管要进行最后的检查，保持垂直度和离墙距离，使其正面和侧面都在同一垂直线上；最后把管卡收紧，或用螺栓固定于立管上。安装立管时注意事项：a、调直后的管道若管卡有松动，必须重新上紧。b、立管接水表处三通一定要方向一致，高度准确，以便水表安装。c、立管上的阀门要考虑便于开启和检修，下供式立管上的阀门，当设计未注明高度时，应安装距地面300mm，且阀柄应超向操作者的左侧，并与墙面开成45夹角处。d、管子穿楼板时，一定要用套管，套管可用塑料管，穿屋面的一是要用金属套管。套管应高出地面，屋面不少于100mm，并采取严格防水措施。e、塑料管道的最大支撑间距见下表：塑料管道的最大支撑间距（mm）外径2025324050637590110水平管5005506508009501100120013501550立管90010001100130016001800200022002400f、钢管的立管支架，当楼层不超过4m时，可仅设置一个支架，并安装在距楼（地）面1.51.8m的位置，当超过4m时，设置两个支架。g、钢管的水平管段安装支架间距不大于下表规定径DN(mm)1520253240507080100125150最大间距（m）22.533.544.555.566.57本工程中给水立管采用的是衬塑钢管，及具体安装方法和注意事项如下：a.应按标准规定的适用温度和介质选用管材种类。b.尽量选用细齿管子压钳和管钳。c.应用锯床切断或先用管子切割器切割至1/3钢管壁厚处，再用手锯将管锯断。不能用管子切割器一次将管子切断或用砂轮切割器切管。e.用刮削器或铰刀修整内缘去除内壁凸纹、毛刺及锐角，管端塑层处应倒角。5管道的试压给水管道安装完毕后，要进行管道试压。管道试压前,管道内充满水,排出管内空气,经24小时后方能试压, 试验压力为室内1.6MPa，给水立管、消防管为2.0 MPa。试压合格后，填写“管道水压系统试压记录”和“隐蔽工程记录”会同甲方和监理签字认可后方可隐蔽。4.1.3室内排水管道安装1管材与接口排水管采用硬聚氯乙烯（UPVC）管，承插连接，专用胶粘接。2施工工艺工艺流程图为：立管安装管件预制管卡固定安装准备 通球试验通水试验闭水试验验封口堵洞支管安装 1）立、支管的安装（1）排水横支管与立管相接时采用45（90）斜三通连接。排水管坡度0.026。（2）排水立管转弯时最末端转弯处，应有2个45的弯管与水平管（埋地引出管）相接。（3）设有3个以上的卫生器具，其明装水平管段的起点处应装有带有检查口的弯管或三通管。（4）排水立管上的检查口，每层设置，检查口高出楼（地）面1.00m。（5）UPVC排水立管每层设伸缩节。（6）排水地漏的顶面应比地面低10mm，地面应有不小于0.01的坡度坡向地漏。（8）卫生器具自带或配套的存水弯，其水封深度不得小于50mm。2）排水管的固定a) 架空铺设的水平横管用吊架固定，吊架间距参照给水管，且应在每个接头处设一个吊架。b) 立管用卡箍固定，卡箍间距，当楼层高度不大于4米时，可仅设一个卡箍，并安装在距楼面1.51.8m的位置，且安装在管道承口处，当楼层高度大于4米时，可仅设两个卡箍。c) 排水立管最末端要做好支墩，排水横管大于4米应增设伸缩节。3） 封口堵洞支管安装完后，把所有的管口封死，严防土建做地面的水泥砂浆灌入口内，造成管内堵塞。4） 管道闭水试a) 室内污水管应做闭水试验，注水高度以一层楼的高度为准，在30分钟时间内不渗不漏为合格。b) 室内雨水管应做闭水试验，注水高度应满至最高上部雨水斗，在30分钟时间内不渗不漏为合格。5） 管道通水试验整个排水系统安装完后，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏，检查口螺栓是否拧紧。4.2 电气安装工程4.2.1配管及管内穿线1管路敷设与连接公共照明及穿PVC16管沿顶板及墙暗敷。图中所有未标明的公共照明及应急照明一律为三根线，其导线规格详见配电箱系统图，从强电井电表箱至住户配电箱支线回路，自电表箱引出后，穿PVC25管沿顶板及墙暗敷至用户箱，其导线规格详见配电箱系统图，其余线缆穿管标准详见总说明。加压风机的硬线控制回路先引至弱电井位置，然后再沿弱电井引下再引至消防控制室。平面图中未注明的照明支线均为BV-32.5mm2。BV-32.5mm2导线穿管标准（包括PE管）根数种类234678SC管122025PC管202532塑料穿线管选用阻燃型PVC管，SC管应采用焊接钢管。从控制箱至风机及防火阀线路采用穿钢管沿墙及梁底明敷设。从控制箱至潜水泵及水位计线路采用穿钢管沿墙及地板暗敷设。从双电源切换箱至控制箱电源线路采用穿钢管沿墙及地板暗敷设。所有明敷电缆均穿钢管保护，穿越人防墙均穿防护密闭管（梁下预埋）。所有消防电用设备配线均应敷设在现浇板及墙体内，且保护厚度不小于3cm。当必须明敷时，须穿镀锌钢管保护并做防火处理。所有明设及吊顶内敷设的消防钢管要涂防火漆加以保护。管线过长时要按规范加过线盒。所有管井待管线安装完毕后进行封堵。工艺流程图为：管路连接稳定接线盒测定箱、盒位置预制加工自检复检1）预制加工镀锌钢管管径为DN20及以下时，用手扳煨管器直接煨弯；管径为DN25及以上时用液压煨弯器煨出所需弯度；阻燃硬塑料管管径小于25时，可用弹簧弯管器煨弯，大于32时可用热煨法或买成品弯头。2）根据图纸要求确定箱、盒位置。3）接线盒在木模板上，一般用钉将盒钉在模板上，然后用铁丝绑扎在钢筋上，绑扎牢固，以防走位。4）PVC管连接采用梳杰连接，梳杰内涂PVC胶。5）管路连接镀锌钢管采用套紧式镀锌钢（JDG）导管连接。暗配管路过长时，应按下表规定加接线盒；遇本层建筑平面高差较大，满足不了暗敷管弯曲半径要求时也应加装接线盒，以便穿线。项次配管弯数最大允许距离（m）1030 2120 3215 438 明配管应横平竖直，在有弯头的地方应用管卡固定。管卡间的最大距离见下表：敷设方式钢管种类钢管直径(mm)15202532405065以上管卡间最大距离（m）吊架、支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.0-管路在拐弯处，不允许有折皱、凹陷、裂缝。保护管弯曲半径、明配管安装允许偏差见下表：项次项 目弯曲半径或允许偏差1管子最小弯曲半径暗配管(埋设于地下，混凝土内)6D (10D)明配管管子只有一个弯4D管子有两个弯及以上6D2管子弯曲处的弯扁度0.1D3明配管固定点间距管子直径(mm)152030mm253040mm405050mm6510060mm4明配管水平、垂直敷设任意2m段内平直度3mm垂直度3mm管子进箱、盒连接a.管子进箱、盒要求一管一孔，镀锌钢管与箱、盒连接采用专用接地卡连接严禁管口与敲落孔焊接。b.管口进盒、箱时，管口应高出盒、箱内壁35毫米，与设备连接的钢管口高出地面的距离宜大于200毫米。c.PVC阻燃塑料管管口进盒、箱，采用与PVC管配套的杯梳连接，用PVC胶粘接。地线焊接管路应做整体连接，镀锌钢管采用专用接地卡，钢筋端焊接钢筋与专用接地卡连接，焊接长度大于所用圆钢直径的6倍，三面以上焊接，焊缝均匀，焊接处要清除焊渣。钢筋接线的规格如下表：管径(mm)圆钢(mm)扁钢(mm)1525532406506310-2537082(-253)26）管路在转角、首尾端等处用铁丝把管路绑扎在钢筋上，绑扎牢固，直线段宜适当增设固定点。7）管路敷设完毕，应进行自检，经自检合格后请甲方、监理公司、质检站进行检查后方可隐蔽，并填写“隐蔽工程记录”签字确认。2管内穿线工艺流程图为：导线连接及二次绝缘导线穿入穿带线扫管选择导线线路检查及绝缘摇测1）选择导线：根据图纸要求选好导线规格型号；导线的颜色应易于区分，颜色选择应统一；保护地线(PE)应采用黄、绿颜色相间的绝缘导线；零线宜采用淡蓝色绝缘导线。2）扫管：穿线前应把箱、盒、管内杂物清理干净。DN40以下的管子需要有护口，DN50以上的镀锌钢管要做好喇叭口。3）穿带线：用穿线器(或铁丝)穿入管内，管路两端应留有余地。4）导线穿入不同系统、不同电压、不同回路的导线不得穿在同一根管内。导线在管内不应有接头和扭结，接头应设在盒(箱)内。导线应留有余地，一般接线盒内留150毫米，配电箱内预留长度为箱宽加高的长度。吊顶内不得有明线裸露，从接线盒至用电器的连线必须加波纹管保护。5）导线连接及二次绝缘导线连接，剥切导线时，不可割伤芯线，多股铜线要搪锡。单根导线连接时，禁止结麻花弯。采用绞接法，主要用于插座盒、灯头盒内4mm2以下的单芯线。用分支线路的导线往干线上交叉，先打好一个圈结以防止脱落，然后再密绕5圈。分线缠绕完后剪去余线。导线与设备、器具的连接：截面为10mm2及以下的铜线可直接与设备、器具的端子连接；截面为2.5mm2以下的多股铜芯线的线芯，应先拧紧搪锡或压接端子后再与设备、器具的端子连接。二次绝缘要先包黑胶布后再包塑料粘胶带，包缠紧密坚实。6）绝缘摇测：低压线路的绝缘摇测一般选用500V或1000V，量程为0500M的兆欧表，其绝缘电阻值必须大于1.0M，比较潮湿的地方可不小于0.5M。4.2.2电气照明器具及其配电箱的安装1、配电箱的安装动力箱、双电源自动切换配电箱为落地安装，照明箱为嵌墙暗装，控制箱为挂墙明装。应急照明灯、出口指示灯、疏散指示灯及其他应急型灯具采用带镉镍电池的灯具，应急供电时间不小于30分钟。工艺流程配电箱的安装：接线安装清理灯具、开关、插座安装：清理接线安装1）清理：电气器具表面应清洁，器具内干净无杂物。2）配电箱安装配电箱部件齐全，箱体必须用开孔器开孔，配管进箱体内长度不大于5毫米，一管一孔。箱孔与管口吻合排列整齐，切口整齐有护帽。暗式配电箱盖紧贴墙面，箱盖、开关开闭灵活。接线a、导线与器具、箱内电气元器件连接牢固紧密，压板压接时压紧无松动，螺栓连接时，同一端子导线不超过两根，防松垫圈等配件齐全。b、开关应断开相线，同样用途的三相插座接线相序排列一致。面对插座，单相三孔插座为左极接零线，右极接火线，上方接地线。插座接地线单独敷设。c、螺口灯相线应接在中心触点的端子上，零线应接在螺纹的端子上。2照明器具的安装1）开关、插座的盖板紧贴墙面。2）嵌入吊顶内的灯具，应在土建施工前把灯具尺寸(或样品)交给土建预留准确洞位，灯具应固定在专设的框架上。导线、接金属外壳PE线应不裸露(穿波纹管)，与器具连接处应作防火处理，如加垫厚度大于2mm石棉垫或瓷套管。灯具边框应紧贴顶棚面上，且与顶棚装饰直线平行，成排灯具偏差不应大于5毫米。3）吊链安装的日光灯长度大于1米时，吊链应用镀锌铁吊链，不准用瓜子链。灯线不应受拉力，应与吊链编叉在一起。4）照明器具及配电箱安装高度见施工图5）照明器具、配电箱安装允许偏差见下表：项次项 目允许偏差(mm)1箱垂直度箱体高50cm以下1.5箱体高50cm及其以上32照明器具成排灯具中心线53暗开关、插座的底板、插座的面板并列安装高度0.54同一场所高度5面板垂直度0.56）照明器具配电箱安装高度见下表：序号设备名称安装方式及高度备注1动力配电箱落地安装或挂墙中心离地距地1.4m2双电源自动切换箱电箱落地安装或挂墙中心离地距地1.4m3照明配电箱嵌墙暗装，底边离地1.5m4住户配电箱嵌墙暗装，底边离地1.8m5事故照明配电箱挂墙暗装，底边离地1.5m，竖井内明装6风机、雨水泵、排污泵控制箱挂墙明装，底边离地1.5m7电表配电箱强电井内挂墙明装，底边离地1.0m8单管荧光灯40W车库、电梯机房链吊或壁装9双管荧光灯 2*40W设备房链吊3.2m10单管荧光灯 20壁装，底边离地2.2m11应急型双管荧光灯 2*40W设备房链吊3.2m12安全出口指示灯门框上方明装13应急疏散标志嵌墙离地1米或杆吊14吸顶灯吸顶安装15防爆灯链吊安装，h=3.3m16螺口灯门框上方200mm，或电梯井壁上17一三联单控开关嵌墙暗装，底边离地1.4m18单联单控延时开关、声光控、手控灯旁吸顶（嵌墙暗装，底边离地1.4m）19单相二三极插座带安全门嵌墙暗装，底边离地0.3m20单相二三极插座（带防溅盖板）嵌墙暗装，底边离地1.4m21排气扇插座带安全门嵌墙暗装，底边离地2.3m22单相三极带灯带开关插座嵌墙暗装，底边离地1.5m23吸油烟机带安全门、排风机插座嵌墙暗装，底边离地1.8m24单相三极带灯带开关插座（带防溅盖板）嵌墙暗装，底边离地1.5m25单相三极带灯带开关插座嵌墙暗装，底边离地1.8m26卫生间排气扇、热水器插座带安全门嵌墙暗装，底边离地2.3m27洗衣机插座嵌墙暗装，底边离地1.4m28空调插座嵌墙暗装，底边离地1.8m29电梯井道检修插座嵌墙暗装，底边离地0.8m4.2.3电缆敷设及桥架安装由低压配电室配出的动力照明干线均沿电缆桥架敷设。电缆桥架采用金属带盖托架，要求涂防火涂料，安装方法参见国标图集88SD169。为防止火灾蔓延，明装管线及桥架等在穿越变电所、竖井和防火分区等处的墙和楼板处，其空隙均采用防火材料封堵，具体做法参见国标集90SD180。电缆桥架在梁下0.6米敷设，穿 越人防墙时均断开改为穿防护密闭管通过，防护密闭管与桥架同标高。除特殊表明外图中回路一律为CC，干线回路（电表箱至用户箱）一律为TC，然后WC。电缆采用NH（ZR）-YJV-0.6/1五芯电缆。工程流程图为：电缆洞防火处理电缆固定电缆敷设桥架安装电缆头制作装设标志牌1托盘式桥架安装1）低压托盘式桥架安装，竖井内桥架为沿墙垂直敷设。水平敷设采用L505角钢做托架，10园钢做吊杆。吊杆下端应有调整螺丝，吊杆间距在1.53米为宜，悬臂段不得超过1米。垂直沿墙安装桥架则用膨胀螺栓(或预埋螺栓)固定。2）桥架连接板的螺栓应紧固，螺母应位于拖盘式桥架的外侧。托盘式桥架在镀锌槽钢托架上固定应牢固。3）托盘式桥架直线段超过30米时，应设伸缩缝，其连接宜用伸缩连接板；桥架的弯曲半径不应小于该桥架上电缆最小允许弯曲半径的最大者。4）沿桥架全长另敷一条404的镀锌扁钢作接地干线，每段(包括非直线段)托盘应至少有一点与接地干线可靠连接。每处吊、托架应和接地干线可靠焊接。5）吊、托架的同层横档应在同一水平面上。其高低偏差不大于5mm，吊、托架沿桥架走向左右的偏差不大于10mm。6）电缆桥架跨距支撑间距为1.5m，具体安装参见国标86SD169-P8。2线槽敷设应符合下列规定：1）查验合格证2）外观检查：部位齐全，表面光滑不变形，不压扁，表面不划伤。3）电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m。4）同一回路的相线和零线，敷设于同一金属线槽内。5）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且蔽护套一端接地。6）电线或电缆在金属线槽不宜有接头。但在易于检查的场所，可允许在线槽内有分支接头，电线、电缆和分支接头的总截面（包括外护层）不应超过该点线槽内截面的75%。7）金属线槽布线，在线路连接、转角、分支及终端处应采用相应的附件。8）金属线槽垂直或倾斜敷设时，应采取措施防止电线或电缆在线槽内移动。9）金属线槽敷设时，吊点及支持点距离，应根据工程具体条件确定，一般应在下列部位设置吊架或支架： 直线段不大于3m或线槽接头处； 线槽首端、终端及进出接线盒0.50m处； 线槽转角处。10）金属线槽布线，不得在穿过楼板或墙壁等处进行连接。11）由金属线槽引出的线路，可采用金属管、硬质塑料管、关硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。12）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨接截止变形缝的两侧应固定，并留存适当余量。13）金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接。非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。14）线槽内敷设导线的数量及规格见有关图纸中设计要求。3电缆敷设1）电缆敷设前应按下列要求进行检查：桥架安装完毕后杂物清理干净；管内带线(钢丝)穿好管口光滑无毛刺；电缆技术文件是否齐全，规格、型号、电压应符合设计要求；电缆外观应无损伤；敷设前进行绝缘摇测，绝缘电阻最低不低于10KV，1200M(1KV以下40M)；敷设前应按设计和实际路径计算每根电缆长度，合理安排每盘电缆，减少电缆接头；配备足够的工具机具及敷设人员。2）电缆沿桥架敷设时应从盘的上端引出，电缆不得有绞拧等未消除的机械损伤。3）电缆沿桥架敷设时，应按设计图和实际路径予先绘制好的排列图排列，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。在终端头及接头附近应留有备用长度，作好标记。4）电缆垂直敷设时，最好将电缆吊至屋面，自上而下敷设，敷设时要在电缆盘轴、楼层间采取防滑措施。5）电缆的固定，应符合下列要求：垂直敷设时每隔1.01.5米；水平敷设时，在电缆的首末两端及转弯、电缆接头的两端处，直线段宜适量增加固定卡；6）电缆固定完毕，桥架加盖，防止其它专业施工时损伤电缆。7）每根电缆应单独穿一根管，电缆进出管口应密闭；管路通过不同防火分区的电缆洞在电缆敷设完毕后应做防火分隔处理。8）标志牌的装设应符合下列要求：在电缆终端头、电缆接头、拐弯处、竖井两端等地方，电缆上应装设标志牌。标志牌上应注明线路编号、电缆型号、规格及起迄地点；标志牌的字迹应清晰不易脱落。标志牌的规格宜统一，标志牌应能防腐，挂装应牢固。9）电缆头的制作：热缩电缆头制作参照热缩头产品说明书。电缆在保管期间，电缆盘及包装应完好，标志齐全。4.2.4密集铜芯母线槽安装本工程采用从517层、1830层分两段密集型铜母线槽供电。密集母线检查安装支托架加工密集母线制作线路检验1密集铜芯母线制作：根据图纸和现场实际尺寸向厂家提供标准长度、转弯角度、转弯个数，委托生产厂制作。2支托架加工1）密集铜芯母线水平敷设时用8#镀锌槽钢或厂家配套供应型钢做托架，12镀锌园钢做吊杆。2）各种金属构件的型钢严禁用电、气焊烧割，应用电动工具如砂轮机切割；安装孔不准用电、气焊烧孔，应用电钻钻孔。孔径应比爆炸螺栓(或预埋镀锌螺栓)直径大12毫米。3）支、托架安装应用大于12爆炸螺栓(或预埋镀锌螺栓铁件)固定在墙、梁底、楼板上。3密集母线安装1）耐火铜芯母线(插接母线)各段标志应清晰，附件齐全，外壳无变形，内部无损伤，螺栓固定的母线搭接面应平整，其镀银层不应有麻面、起皮及未覆盖部分。2）安装前应进行铜芯耐火母线各段的绝缘电阻测试，确认绝缘良好后方可安装。且安装一段测试一段。安装时应按分段图、相序、编号、方向和标志正确放置，每段外壳的纵向间隙应分配均匀。3）段与段连接时，两相邻段母线及外壳应对准，连接后不应使母线及外壳受到机械应力。4）密集铜芯母线槽不得用裸钢丝绳起吊或绑扎，不得在地面上拖拉，外壳上不得进行其它作业，外壳内应清洁无遗留物。5）密集铜芯母线槽分段母线外壳与外壳之间应有跨接线，并接地可靠，严禁焊接。6）密集铜芯母线槽安装允许偏差应符合下表规定：项次项 目允许偏差(mm)1两米段垂直42全长垂直(按楼层)53成排间距(每段内)54线路检验：对整个回路进行相间、相对零、相对地、零对地等之间的绝缘摇测，绝缘值不应小于10M。4.2.5高层建筑电气竖井安装1电气竖井的结构电气竖井是高层建筑各种电气管线及配电线路的竖向通道，本工程强电竖井、弱电竖井，设在电梯前空道两侧，它起着将电能分别送向不同楼层，将各种信息载体传输到不同地方的作用，在高层建筑有机运转中，起着举足轻重的作用，是高层建筑电气安装的关键部分之一。本工程电气竖井内设有电缆桥架，筒体应急照明双电源ALE，照明箱AL，电表箱AW、双电源、切换箱AT、动力箱AP、母线槽及母线槽电缆进线箱、母线槽插接开关箱、T接箱等电缆桥架为金属带盖托架。涂防火涂料桥架垂直固定支架间距1.52.0m，做法参照88SD169，垂直梯架上电缆固定间距10001500，电气竖井设备电缆桥架在穿
