年产2800台s11-13系列变压器项目建设可行性研究报告.doc

***电力有限公司 年产*台S11-13系列变压器项目可行性研究报告

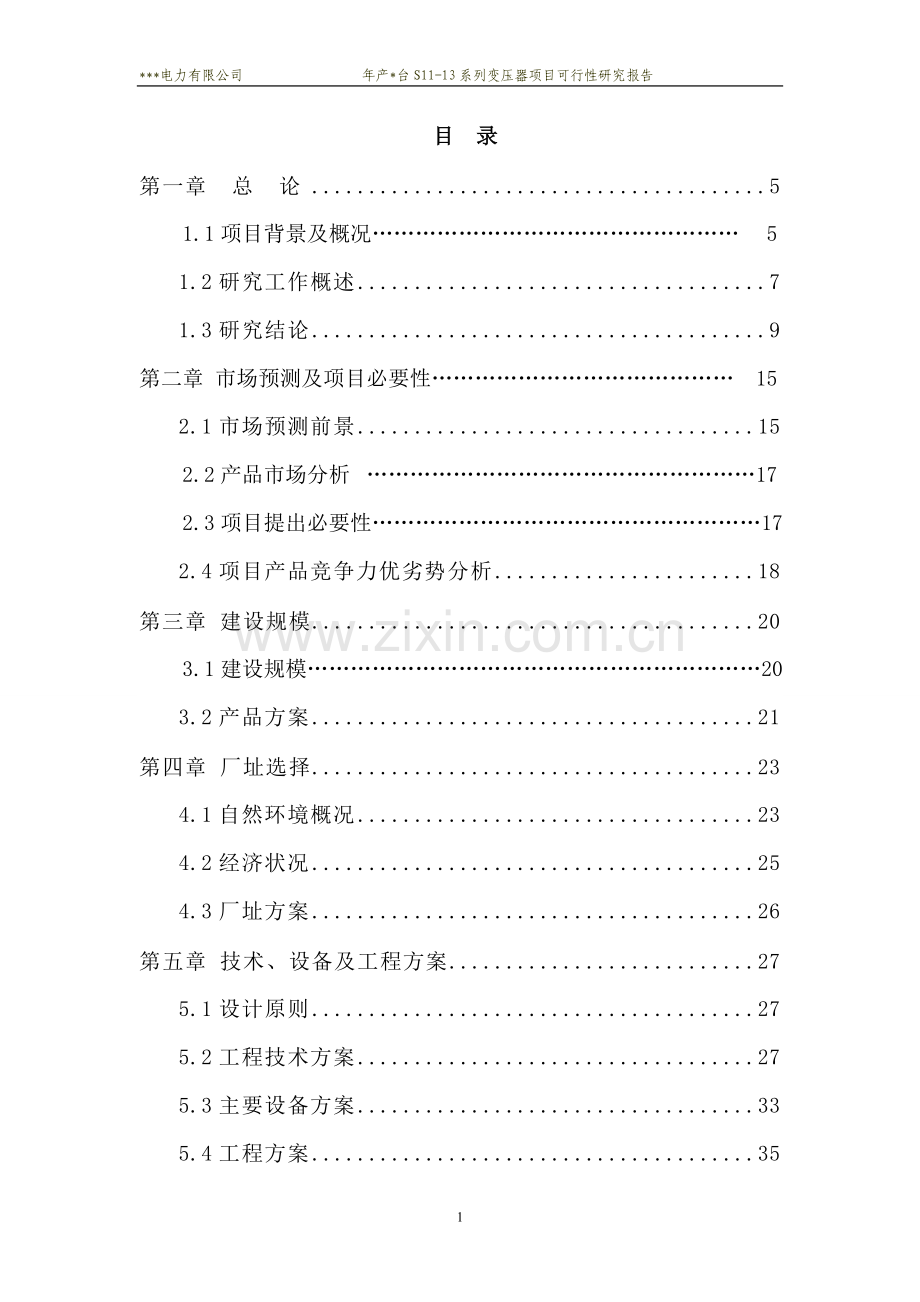

目 录
第一章 总 论 5
1.1项目背景及概况…………………………………………… 5
1.2研究工作概述 7
1.3研究结论 9
第二章 市场预测及项目必要性…………………………………… 15
2.1市场预测前景 15
2.2产品市场分析 ………………………………………………17
2.3项目提出必要性………………………………………………17
2.4项目产品竞争力优劣势分析 18
第三章 建设规模 20
3.1建设规模………………………………………………………20
3.2产品方案 21
第四章 厂址选择 23
4.1自然环境概况 23
4.2经济状况 25
4.3厂址方案 26
第五章 技术、设备及工程方案 27
5.1设计原则 27
5.2工程技术方案 27
5.3主要设备方案 33
5.4工程方案 35
第六章 主要原辅材料、燃料供应及运输 42
6.1原辅材料供应 42
6.2燃料、动力 42
6.3交通运输 42
第七章 节能 44
7.1设计依据及用能标准 45
7.2项目节能措施 45
7.3能耗现状 46
7.4节能措施 46
7.5节能管理 47
第八章 环境影响评价 49
8.1 项目环境现状 49
8.2 项目建设污染源影响及处理 49
8.3环保机构设置及人员编制………………………………… 50
8.4环保投资…………………………………………………… 50
8.5环保绿化 51
8.6 环境影响评价 51
第九章 劳动安全、工业卫生与消防 52
9.1设计依据 52
9.2工程概述 52
9.3劳动安全措施 53
9.4工业卫生 54
9.5 劳安卫生机构 54
9.6消防 54
9.7机构设置 55
第十章 组织机构与人力资源配置 56
10.1组织机构 56
10.2人力资源配置 57
第十一章 项目实施进度 59
第十二章 投资估算 60
12.1投资估算的依据 60
12.2建设投资估算 60
12.3总投资估算 62
13.4资金筹措和使用计划 63
第十三章 财务评价 64
13.1财务评价基础数据与参数选取 64
13.2销售收入及销售税金估算 64
13.3成本估算 65
13.4财务评价 66
13.5不确定分析 67
第十四章 风险分析 70
14.1项目建设风险分析 70
14.2技术风险分析 70
14.3市场风险分析 71
14.4经营风险分析 71
第十五章 结论及建议 72
15.1研究结论 72
15.2建议 72

第一章 总论

1.1项目背景及概况
1.1.1项目名称
年产*台S11-13系列变压器项目
1.1.2承办单位
***电力有限公司、*变压器有限公司
项目负责人： *
1.1.3项目概况
**电器电力有限公司是我市一家以生产各类变压器为主的私营企业，现有员工100多人，科研人员18人，其中高、中级技术人员8人，具有较强的科研、设计和生产能力。经长期考察洽谈，报请股东会同意，决定与*变压器有限公司合资投资建设年产*台S11-13系列变压器项目生产线。项目总投资为6000万元人民币，采取兴建合资公司的形式出资，其中*变压器有限公司出资3000万元，占投资比例50%；***电力有限公司投资3000万元，占投资比例50%。
1.1.4可行性研究报告研究范围
1、根据国家法律、法规、产业政策，对项目提出的背景、市场前景、建设规模及建厂条件进行分析论证。
2、对项目产品进行产品方案和产品技术水平分析论证，通过与当前国内外的先进技术和设备进行比选，确定了先进合理的工艺方案和设备选型。
3、初步确定了建设项目的建筑结构形式、给排水、电气自控的方案和节能措施。
4、对项目的实施条件、厂址、原料供应、交通条件、节能节水、环境保护、劳动安全卫生及消防等进行可行性研究。
5、对项目的总投资、成本进行估算，对项目的经济效益进行分析，通过对成本、效益和投资回收情况的分析进行财务经济评价。
1.1.5可行性研究报告编制依据
1、“机械工业建设项目可行性研究报告编制内容深度规定”QBJS5-2005
2、***电力有限公司提供的项目基础资料
3、国家、省、市关于支持发展变压器行业的产业政策、规划文件
4、《*市“十二五”发展规划纲要》
5、《当前国家重点鼓励发展的产业、产品和技术目录》
6、国家有关技术标准及其他。
1.1.6项目提出的背景
变压器是输变电过程中的损耗大户，在配电网损耗中变压器损耗约占30%～60%，其中空载损耗约占变压器总损耗的50%～80%。随着全球节能减排意识不断增强，世界各国纷纷研制并推广高效节能型变压器以降低电力损耗、节约能源。
目前，我国配电网中高能耗S7和S9变压器约占88%，而高效节能型变压器所占比例较小，因而电力在输变电过程中损耗较大。S11-S13变压器作为一种高效节能型的变压器，自2004年起我国相继出台了一系列相关政策鼓励发展S11-S13变压器。
同时，随着国家电网公司加大对配网的投资建设以及新能源领域等对S11-S13变压器需求量的增加，S11-S13变压器有着较大的市场需求及良好的市场前景。***电力有限公司为适应市场需求，决定上马该项目。
1.2 研究工作概述
1.2.1研究工作概况
1、市场分析：研究工作对产品进行市场分析和需求预测，项目完成后能否产生效益，产品销售市场是关键。
2、技术方案分析：对产品方案和产品的科技含量进行系统论证分析，通过技术和设备比选，确定先进合理的工艺和设备选型方案，初步确定项目的土建结构形式及公用工程的方案和节能措施。
3、建厂条件分析：对项目的实施条件、厂址、原材料能源供应、交通条件、环境保护、劳动安全及消防进行可行性分析。
4、环境评价分析：通过项目生产对环境影响综合分析，确定三废处理方案，废水达标排放。
5、经济效益评价：对项目进行总投资估算、成本估算和经济效益分析，通过成本、收益和投资回收情况的分析进行财务及经济评价。
1.2.2项目主要建设条件
1、拟建地点
项目拟建在*市*工业园区***电力有限公司院内。
2、建设规模
本项目建设规模为年产*台S11-13系列变压器项目，其中油浸式变压器*台、干式变压器*台。
3、主要建设条件
1）市场条件
通过对国内外变压器市场分析，无论在S11-13系列变压器国外还是在国内都有巨大的市场空间，所以，该项目的建设很有必要。
2）资源条件
A、原料来源充足，供应可靠。*变压器有限公司是国家电力公司和原国家机械工业部定点生产变压器产品的企业，已具有十多年的生产历史，建立了稳定的原材料配套供需体系，形成了长期的外协件的配套网络，材料供应稳定。能够满足本次建设的需要。
B、能源动力。本项目周围已架设110KV供电主干线，***电力有限公司以“T”接引入厂区。供电仍有余量，能够满足本次建设的需要。
C、本项目用水由市第一自来水公司供给，生产工艺属机械加工过程，生产过程很少用水，需用少量生活用水。
3）技术条件
***电力有限公司公司拥有先进加工和检测设备， 工艺装备达到国内先进水平。企业管理采用先进的信息管理系统，并于多家大型变压器厂建立长期协作关系，研制开发适应国际国内需要的高新科技产品。公司与中科院、沈变所、武高所、中科院华罗庚应用数学研究中心、西交大、哈工大、南京大学等建立了牢固的产、学、研联合关系，加强了中长期课题的研究和开发，为企业长远的发展提供了有力的技术支持。近年来，公司聘请沈变所高工等十几位国内知名专家协助公司进行市场分析论证和技术指导，为企业快速发展壮大奠定了坚实的基础。
4）资金条件
项目总投资为6000万元人民币，采取兴建合资公司的形式出资，其中*变压器有限公司出资3000万元，占投资比例50%；***电力有限公司投资3000万元，占投资比例50%，项目资本金有保证，可保证项目顺利进行。
1.3研究结论
1.3.1推荐方案
1、推荐方案主要内容的论证结论
1）市场预测
S11-13系列变压器已被各国列为节能环保产品，主要原材料为非晶合金材料，非晶合金材料的生产过程比硅钢片的生产过程节能，而S11-13系列变压器的空载损耗比S9型变压器降低80%，在我国的广泛应用会对节能和环境保护产生重大意义，并可带来较好的经济效益和社会效益。国际能源署（IEA）组织2001年在推广节能配电变压器行动建设书上已将S11-13系列变压器列为节能配电变压器首选品种。
S11-13系列变压器是国家重点推广的节能降耗科技成果项目。作购置和更新变压器时要具有一定比例的产品，又被列为重点国家级火炬计划项目。近年来国际上已将S11-13系列变压器列为节能配电变压器的首选、列为改变大气热污染的战略措施之一，从而推动了该产品在国内的应用。几年来，几万台S11-13系列变压器在网上正常运行，证明了它的可靠性及经济性，得到了人们的共识。这一背景将会给国内S11-13系列变压器进一步拓展使用奠定基础。随着市场的不断发展，S11-13系列变压器为最终经济用电开辟了一个捷径，这一观念会被用户不断认识和接受。因此，市场前景广阔。
2）生产设计能力与产品方案
本项目生产设计能力为年产*台S11-13系列变压器项目，其中油浸式变压器*台、干式变压器*台。
3）厂址选择
项目拟建在*市*工业园区***电力有限公司院内。
4）技术、设备及工程方案
公司通过试验得出S11-13系列片磁滞损耗和涡流损耗都明显低于取向硅钢片，国内外对S11-13系列变压器的长期可靠性做了深入细致地研究，对S11-13系列变压器的进行了加速老化、现场运行、短路、冲击等试验，还进行了负荷和振动对变压器空载特性的影响测试。研究结果表明，在30年寿命期内，其空载特性是稳定的运行是可靠的。S11-13系列在器身结构上，将低压绕组直接套绕在低压绕组上，装配时将绕组支撑在单独的绕组支撑系统上并压紧固定，这样可使铁心不受压力，减少了变压器短路时径向的内缩或外扩，从而有效地确保了变压器的抗短路能力。这种结构已通过实际短路承受能力试验证明。
通过对项目产品生产设备性能及设备价格进行比选，选用国内最先进的生产设备。产品生产全程采用自动化操作，自动化程度高，节能降耗，生产成本低，安全可靠。
厂区总占地51.4亩，建筑面积10580平方米，主要建设内容包括厂房、办公楼、生活宿舍楼、仓库等。
表1-1 项目组成表
序号
建筑内容
建筑面积（平方米）
备注
1
厂房
4380
钢构
1.1
加工车间
2880
钢构
1.2
装配车间
1000
钢构
1.3
检测车间
500
钢构
2
办公大楼
3000
框架结构
3
生活及宿舍楼
2000
框架结构
4
仓储
1200

5
合计
10580

5）主要原辅料、燃料供应
主要原辅料、燃料的需要量、来源详见表6-1，表6-2。
6）节能节水、劳动安全、工业卫生与消防
本项目本着工艺先进、经济合理、节能降耗的原则，进行多方案比选设计，采用国内外先进技术，可最大限度节约能源。
本项目设计自动化程度高，采用车间整体自动化控制，管理严格，安全卫生要求标准要求，设计过程中对粉尘、噪音采取必要的措施，对易燃易爆、有毒物品采取有效防范措施。
本项目设计建设完备的消防管网，并根据规范要求，设置室内外消防柱及灭火器以保证生产安全。
7）环境影响评价
本项目主要污染物有噪音、废渣。对周边环境污染极小。
废水主要来自生产车间的设备清洗废水。经处理后达标排放直接进入污水管网，进市污水处理厂。
基本无废气等无有害气体排放。
废渣主要来自生产过程中，被油液污染的下脚料。可回收给废旧金属收购站。
8）项目投入总资金及资金筹措
该项目总投资6000万元，其中建设投资4471.96万元，流动资金1528.04万元。资金由企业自筹解决。
9）经济效益及社会效益
本项目建成投产后，按正常年份生产*台S11-13系列变压器，产品价格参考现行价格，全年总销售收入估算为9296 万元，利润总额1306.46万元，年缴纳增值税365.5万元,营业税金及附加36.56万元,所得税326.62万元，投资回收期（税后）4.69年，投资利润率21.77%，净利润率16.33%。
本项目的实施，不仅会给企业带来巨大的经济效益，而且可解决86名劳动力就业，促进配套产业的发展，对经济和社会发展都将起到巨大的推动作用。
10）实施进度建议
本项目建设期2年。
11）主要风险分析
项目主要市场风险来自市场需求，以及原料非晶带材、铜、铁等价格的影响，通过对产品国内外市场分析预测，该风险因素近几年不会有大的影响。
12）主要技术经济指标
项目总投资额6000万元人民币，其中建设投资4471.96万元，流动资金1528.04万元。（主要技术经济指标见表1-2）：
表1-2 主 要 技 术 经 济 指 标 表
序号
指标
单位
数量
备注
1
生产规模 年产*台
2
总投资 6000万元
2.1
建设总投资
万元
4471.96

2.1.1
建筑工程投资费
万元
1730.4

2.1.2
设备购置及安装费
万元
2323.18

2.1.3
工程建设其他费用
万元
216.1

2.1.4
预备费
万元
202.28

2.2
流动资金
万元
1528.04

4
水、电、消耗
4.1
水
吨/年
1000

4.2
电
度/年
1200000

5
年总销售收入
万元
9296

6
年缴纳各种税收
万元
728.68

7
年利润总额
万元
1306.46

8
投资回收期（税前）
年
4.24
含建设期
9
投资回收期（税后）
年
4.69
含建设期
10
投资利润率
%
21.77

11
净利润率
%
16.33

12
总建筑面积
m2
10580

2、推荐方案的主要优缺点
本项目推荐方案的提出首先是根据产品市场需求与发展状况来确定，投资风险相对较小，并且可根据市场发展及时调整产业结构，并能随着S11-13系列变压器生产工艺技术的发展，及时采用新工艺新技术，降低生产成本。
1.3.2研究结论
本项目产品市场前景广阔，生产工艺路线成熟，水、电等配套设施齐全，产品技术含量高，对周边环境污染极小，且社会节能量巨大，具有较强的市场竞争力，可解决70人的社会就业,经济效益和社会效益显著。***电力有限公司具有从事输变电设备制造的生产管理体系和质量管理体系以及经验丰富的生产管理人员，能够保证项目的顺利实施，保证产品的生产和销售。
综上所述，认为本项目建设是必要的、可行的。符合我国当前坚持科学发展观和注重资源节约型和环境友好型社会建设的发展战略，符合国家产业政策。项目的投资与利润回报切实可行，具有较大的经济效益和社会效益，产品的市场前景可观，企业的可发展空间十分巨大，是一个切合实际、有良好前景的发展项目。

第二章 市场预测及项目必要性

2.1市场预测前景
目前，我国输变电线路的线损率为7.70％，美国为6.00％，日本为3.89％。以2000年数据比较，我国高耗能配电变压器负载损耗比国际先进水平高50％－60％，空载损耗水平高90％以上。因此，提高输变电设备效率是电力规划和节电措施中必需考虑的因素。容量方面，我国年均生产配电变压器约2.4亿kVA。十二五期间，随我国城市及农村电网改造投资力度的加大，配电变压器的需求量仍有望保持10％-15％的增长。以此速度推算，至2020年，如果有10％的配电变压器改用非晶材料，我国对S11-13系列变压器的年需求量将高达3800万kVA。
S11-13系列变压器已被各国列为节能环保产品，S11-13系列变压器非晶材料的生产过程比硅钢片的生产过程节能，而S11-13系列变压器的空载损耗比S9型变压器降低80%,因此在我国的广泛应用会对节能和环境保护产生重大意义，并可带来较好的经济效益和社会效益。据国家发改委测算数据，若全部采用S11-13系列变压器，一年可节电126亿千瓦时，相当于一个装机容量240万千瓦的电厂一年的发电量。全年可少向大气排放二氧化碳2880亿千瓦吨、少排放二氧化硫50万吨、少排放二氧化氮22万吨，所以国际环保部门称其为“绿色产品”。
国际能源署（IEA）组织2001年在推广节能配电变压器行动建设书上已将S11-13系列变压器列为节能配电变压器首选品种。随着市场的不断发展，S11-13系列变压器为最终经济用电开辟了一个捷径，这一观念会被用户不断认识和接受。
2.1.1技术发展趋势
S11-13系列变压器是国家三部委“十二五”期间重点推广的节能降耗科技成果项目，作为购置和更新变压器时要具有一定比例的产品，又被列为重点国家级火炬计划项目。
根据《产业结构调整指导目录（2011年本）》，本项目属于鼓励类产业第一类鼓励类第四项电力第14条“输变电节能、环保技术推广应用”。
S11-13系列变压器的设计和制造技术在国内发展的很快，现在四十余家公司出产S11-13系列变压器产品,变压器品种有S11-13系列地下式路灯变压器、S11-13系列地下式变压器、S11-13系列干式变压器、S11-13系列单相变压器等20多种产品。这些产品都通过国家有关部门鉴定，被确认已达到国际先进水平面，目前已在20多个省市投入运行，以其高效节能、美观环保的卓越特性，赢得了广大用户的一致推崇和广泛好评，被誉为“当前世界电气潮流的高科技绿色产品”。
近年来国际上已将S11-13系列变压器列为节能配电变压器的首选、列为改变大气热污染的战略措施之一，从而推动了该产品在国内的应用。几年来，几万台S11-13系列变压器在网上正常运行，证明了它的可靠性及经济性，得到了人们的共识。这一背景将会给国内S11-13系列变压器进一步拓展使用奠定基础。自国内将美国GE公司的S11-13系列变压器的生产专有技术引进推广以及被同行掌握后，使国S11-13系列变压器制造技术上得到保证。随着S11-13系列变压器设计技术的成熟，非晶环氧干式变压器、地埋式变压器、三相三柱式非晶配电变等各类产品的涌现，保证了市场的扩展和占有率。
2.2. 产品市场分析
由于S11-13系列变压器具有明显的节能、节材效果，因此有取代其它变压器的趋势，特别是在农村电网和城乡结合的电力系统中会得到广泛的应用，发展前景良好，作为节能产品处于发展的旺盛阶段。
随着电力科技水平的提高，S11-13系列变压器将成为输变电设备领域中的新一代产品，该项目产品的开发符合电力设备发展趋势。
该项目经过了设计、工艺制造和挂网运行的考核，该公司具有国际认证的ISO9001：2000质量体系认证，可确保产品质量稳定性和成品率很高，所以，已具有一定的产业化生产条件。为了满足市场需要，特别是满足城乡电网建设与改造的要求，急需要在现有条件下，扩大生产规模，以满足市场需要。
2.3项目提出必要性
2.3.1具有良好的节能减排社会效益
我国2010年电网线损率仍为6.55%，我国以10年线损率与日本、德国2002年的线损率比较，还分别高出约1.80％和1.81％。如果我国输变电使用S11-S13变压器，假设电网线损率降低1%，按2010年全社会用电量测算可节电364亿度。如将这些电折算成能耗和废气排放，等于每年减少煤耗1392.6万吨，减少二氧化碳排放3003.7万吨。
本项目达产后年产*台S11-S13变压器，可减少电力在输变电过程的电力损耗，节省火力发电厂燃烧消耗，也可以间接地减少二氧化碳排放量，因此，本项目建设具有良好的节能减排社会效益。
2.3.2有利于发展当地经济
项目投产后对发展*市经济、增加财政收入、带动当地相关产业的发展和解决劳动力就业等将起到积极的推动作用。
2.４项目产品竞争力优劣势分析
1、技术优势
公司与中科院、沈变所、武高所、中科院、西交大、哈工大、南京大学等建立了牢固的产、学、研联合关系，加强了中长期课题的研究和开发，为企业长远的发展提供了有力的技术支持。近年来，公司聘请沈变所高工等十几位国内知名专家协助公司进行市场分析论证和技术指导。
2、 产品优势
公司产品达到国家标准，已被国内许多厂家接受，深受用户的好评。
3、 资源优势
公司资源优势明显，所处地区水、电、汽供应充足，价格优惠，公司大力发展人才战略，广纳了众多优秀的人才。
4、 产品成本优势
公司具有国内一流的生产技术，生产成本低，劳动力价格相对比较低。
5、 交通运输优势
*地处中原腹地，南引北射，承东启西，*铁路和*国道在东部纵贯南北，*铁路和316国道在西部并驾齐驱，*高速公从中部横穿东西，形成纵横交错、四通八达的交通网络。从这里到**机场仅1个多小时的路程，交通十分便捷。
综上所述，***电力有限公司发展该项目，具有天时地利之便，必将会产生巨大经济效益和社会效益。
6、营销策略
***电力有限公司一直从事变压设备生产和研制，设备精良，具有丰富的实际生产经验。公司在全国同行业通过ISO9001质量体系、具有严格的生产管理和质量管理制度。其在国内市场具有较完善的营销网络和管理体系，在市场中占有一定的份额，公司利用实力和品牌效应，强化产品质量，强化服务意识，提高竞争力，并通过广告宣传的媒体途径，提高知名度，进一步开拓国内外市场。

第三章 建设规模

3.1建设规模
年产*台S11-13系列变压器，其中油浸式变压器*台、干式变压器*台。
3.1.1确定建设方案宜考虑的因素
1、合理的经济规模：在当前技术经济条件下，建设项目，通过投资经济效益分析，项目投入产出比、资源和资金利用、经济效益分析，各项指标都达到同行业较高水平，项目建设为合理经济规模。
2、项目产品目标市场为国内市场，市场需求及市场容量较大，本地生产量相对较小，并根据项目阶段性市场占有率来确定建设规模。
3、资金和原材料供应将是项目建设的主要影响因素，合理分配和利用资金，建立完备的原料供应采购渠道和良好的市场供应，确保项目顺利进行。
3.1.2确定建设方案的依据
1、坚持以市场为导向、效益优先和量力而行的原则；
2、产品方案符合国家产业政策、技术政策、把节能环保放在突出的位置；
3、生产规模的确定要有利于产业化的顺利实施；
4、以市场、规模效益、资金的投入额度定位产品的生产规模，以技术的先进性与可靠性来减少投资的风险；
5、充分利用现有生产装置的公用工程和辅助设施。
3.1.3推荐建设规模方案
本方案的提出是根据当前国内外市场发展、资金投入与产出情况及综合经济效益，结合本行业发展最新技术和最新工艺，综合考虑当地资源供应及相关项目建设情况，确定产品的生产方案。
3.2产品方案
3.2.1确定产品方案宜考虑的因素
1、市场需求：综合国内市场及目标市场需求，结晶S11-13系列变压器市场在最近几年将发展迅速，国内市场价格将呈稳中有升的现状，经济效益明显。
2、产业政策：本方案符合国家“十二五”发展规划，在发展循环型经济上具有重要意义；项目技术达国内先进水平，产品生产成本低，产品质量达到国家标准，经济效益显著。
3、本方案为年产*台S11-13系列变压器规模。
4、本产品方案的实施，充分考虑环保要求，废水经处理后达标排放，生产过程几乎无有毒有害废气排放。
5、生产原辅材料及能源供应充足，不会影响产品生产。
6、技术装备条件：采用国内最先进的相关先进生产设备，生产技术总体达国内先进水平。
3.2.2推荐产品方案
1、产品方案包括：年产*台S11-13系列变压器，其中油浸式变压器*台、干式变压器*台。
2、产品质量标准
执行国家标准GB1094《电力变压器》和符合GB1094.1—1996、GB1094.3.5-2003《电力变压器》国家标准（等效采用国际电工委员会IE（标准），GB10229—88《电抗器》国家标准。

第四章 厂址选择

4.1自然环境概况
4.1.1建设项目地理位置
*市位于*省北部偏东，以平靖关、武胜关与河南连界 , 自古为南北交通要冲，素有“鄂北门户”之称。地跨东径113°31′-114°07′，北纬31°23′-32°05′。北与河南省信阳市毗邻，东邻大悟市，南接孝昌市、安陆市，西连随州市曾都区。东西宽57.5公里，南北长 78.7 公里，国土面积2647平方公里，人口92.89万人。
*市国土面积2647平方公里，人口92.89万，辖 3 个街道办事处 10个镇 4 个乡， 共 17个乡镇办事处, 1个省管经济技术开发区和1个工业新区管委会, 556 个村民委员会,3701 个村民小组，47 个居民委员会,131 个居民小组。
***电力有限公司生产地坐落在*市*工业园区，地理位置优越，交通十分便利。
4.1.2自然条件
*市属北亚热带大陆性季风气候。冷暖适中 , 冬干夏雨 , 雨热同季 , 四季分明。年平均气温在13-16℃之间，北部为13-14℃ , 中部为14-15℃ , 南部为15-16℃ , 南北温差2℃。一年中，最冷月为1月，月平均气温2.3℃；最热多在7月，月平均气温27.9℃。极端最低气温出现在1976年1月30日，为-16℃；极端最高气温出现在1959年8月23日，为41.6℃。平均无霜期在201至240天之间，年平均降水量在940至1040毫米之间。极端降水最多年出现在860年，年降水量13303毫米，最少年出现在1978年，年降水量 497.7毫米。年日照时数为2083小时，最多年份在1978年，为2300 小最少年在862年，为1713小时。
境内山脉分属桐柏山脉和大别山脉，因受地质构造控制和河流切割影响，呈北西一南东走向和北东一南西走向，可分为四个支脉，属桐柏山脉的有四望山支脉、大 贵山支脉和中华山支脉，属大别山脉的有光头山支脉。四望山支脉主要山峰有二妹山、偏头山、大头山(与曾都连界 )、瞒箭垛、禹岭岗、四望山、把齿岩( 与河南信阳连界)，以及应山河以西，境内损水流域和飞沙河流域诸山；大贵山支脉主要山峰有虾子岭、荒田坪、兴旺寨、韭菜坡(与河南信阳连界)，以及大贵山、芦茅寨、打锣包、黄土寨等小河流域诸山；中华山支脉主要山峰有牛脊山(与河南信阳连界) 、中华山、擂鼓台、观音顶、 刀把石、空山等应山河与*河之间诸山；光头山支脉主要山峰有光头山(*与大悟、河南信阳三市市界山、*河发源地) 、老屋基、鸡公山、望父墙(与河南信阳连界)，以及香炉峰、 娘娘顶、万泉寨等(与大悟市连界)，*河与大悟市境灌水主干之间诸山。境内河流分属长江、淮河两大流域，狮河、损水、 摄水三大水系。北部以飞沙河、小河为主干，由南向北经河南信阳境内狮河汇入淮河；西部以樱水(吴店河)、徐家河为主干，由北向西南流入混水汇入长江 ；中部和东部以应山河、*河为主干，由北向东南流入孝昌市境内渥水汇入长江。 4.1.3地形地貌
*市地处桐柏山脉南麓、大别山脉西端 , 属低山丘陵地带。地势北高南低，自北而南，山地、丘陵、岗 地、沿河小块平原，依次分布。山地占总面积的30.1%，丘陵占67.4%，平原占2.5%。山地主要分布在西北和东北部，一般坡度为30°至45°，最高处大贵山海拨907.8米，相对高差在300至500米之间。岗地主要分布在中部、南部及东南部，海拔一般在100米上下，坡度一般在15°左右。小块河谷平原主要分布在中部、西南及东南部，海拔一般在50米左右，最低处平林市  水河床海拔37米，地势以鄂豫边界为脊干，以低山为屏障，丘陵岗地主体，由北向南逐渐倾斜，经横坡河的切割，形成岭谷平行并列的地貌景观。
4.2经济状况
2010年全市完成生产总值130.76亿元,按可比价格计算，比上年增长12.5%。其中：第一产业增加值31.6亿元，增长4.8%；第二产业增加值59.79亿元，增长19.7%；第三产业增加值35.18亿元，增长6.1%。三次产业结构由2009年的 24.03：44.75 ：31.22 调整为24.17：45.72：30.11。
建设投资规模再创新高。2010年，全市全社会建设投资累计完成86.24亿元，比上年增长21.46％。其中：城镇以上投资完成73.36亿元，增长24.56 %。农村50万元以上项目投资9.26亿元，下降1.57%。农村农户投资3.62亿元，增长34%。房地产开发投资2.61亿元, 增长3.32%。在城镇及房地产投资中，第一产业投资累计完成2.79亿元，增长18.12%；第二产业完成30.81亿元，增长28.54％；第三产业完成39.76亿元，增长22.1%。
全市实现消费品零售总额51.7亿元，比上年增长13.6%。全市餐饮业零售总额实现6.23亿元，增长5.7%，占社会消费品零售总额的比重为12.1%。全市实现外贸出口额2646万美元，实际利用外资540万美元。全市财政总收入累计完成132261万元，比上年增长24％。其中：地方一般预算收入完成32758万元，增长14％。
4.3厂址方案
本次工程全部利用厂区内的预留空地进行建设，不需新征土地。工厂配套设施及生活福利设施齐全，工程可充分依托现有配套设施和生活福利设施。
根据公司现有厂区的实际情况，该厂址具有依托公司院内进行建设，节省投资、节省建设工期的优势，且对外交通运输条件较好。拟建场地平整，无土方工程量；购置生产设施与厂区内现有的生产布局相协调。
项目用地符合城镇的发展规划，厂区布局规整，节约用地周边环境满足工程建设和生产运行要求。选址是可行的。

第五章 技术、设备和工程方案

5.1设计原则
5.1.1本项目的目标是建设年产*台S11-13系列变压器。
5.1.2认真贯彻技术进步的方针，按照高起点、专业化的方向建设。
5.1.3积极应用新技术、新工艺和高效专用设备，提高产品质量，拓宽产品服务领域。
5.1.4技术引进和消化吸收相结合，积极创新，提高产品开发能力。
5.1.5为保证生产能力、产品质量和技术水平，本项目重点投资所需设备、厂房和检测仪器，并考虑相应配套工程。
5.2工程技术方案
5.2.1项目建设方案
本项目涉及的车间有机加工车间、装配车间和原材料、成品库等。其中机加工车间、装配车间新建，原材料成品仓库可利用原有的仓库。
本项目其它组成部分可利用厂区内现有公用及服务性设施，以满足生产需要，主要包括：
1、辅助生产部门：试验室、化验室、计量室、机修、电修。
2、公用动力部门和系统：供暖系统、给排水系统、消防系统等。
3、服务设施：主要包括办公室及相应设施。
5.2.2主要工艺及说明：
5.2.2.1工艺流程
1、油浸式变压器
油浸式变压器主要包括铁芯、线圈以及油箱等加工制造，其生产过程详见下图。

2、干式变压器
干式变压器主要包括铁芯、线圈等加工制造，其生产过程详见下图。

5.2.2.2机加工车间
5.2.2.2.1车间任务
本车间主要承担S11-13系列变压器的S11-13系列带材的冲裁、铁心的卷绕成型、铁心的退火、线圈缠绕、线圈测试、油箱及相关相关零部件的机械加工任务。
5.2.2.2.2工艺描述
1.曲线开料。利用现代化的计算机控制技术，带料经过专用的计算机控制的曲线开料机，将它裁剪成一条宽度连续变化的长带。
2.卷绕成型。带料切割完成后，再经过专用的卷绕机上绕成封闭形整体。这种铁心的横截面接近纯圆形，截面系数接近100%，磁路没有气隙。
3.铁心退火。铁心成形后，经过退火处理，以消除加工过程中产生的有害应力，使材料本身的高导磁性得到充分恢复。
4.线圈缠绕。因为铁心是一条由窄变宽再变窄，宽度逐渐变化的硅钢带绕制而成的。铁心不切割，模截面呈圆形。R型铁心低损耗变压器采用半圆形骨架，绕线时二个半圆形骨架先套在铁心上，合成一个整骨架。骨架在铁心上转动，也就是带铁心绕线。
5.线圈质量检测。为了保证线圈质量，必须对绕制完成的线圈进行质量检验。检验项目有外观匝数、相位、短路和直流电阻等。
（1）外观检验。外观检验包括线圈尺寸、绝缘包扎质量、配线质量、引出端位置、焊接质量等。
（2）匝数测试。线圈匝数测试方法通常是用一已知标准线圈作比较来测量被测线圈匝数。比较方法有一种是比较两个线圈中由相同的磁通量变化感应出来的电动势，称为“电势比较法”；二是比较通过同样大小电流时两个线圈所产生的磁势（亦称磁压），此法称为“磁势[压]比较法”或“磁压法”。
（3）短路测试。在铁心中心柱绕有激磁线圈W0,由振荡器供给激滋电流。铁心两边绕有平衡圈W1,W2,当W0通电时W1和W2感应产生大小相等的电动势e1与e2,分别经桥式整流后以极性串联相接。在正常情况下，互感抵消，回路内无电流，指示器指针偏转。当被测线圈套入测量铁心某一端时，如果匝间有短路匝存在，则由于短路匝内产生感应电势破坏了隘路磁通平衡，使e1和e2不再相等，回路内有电流流通，经桥式整流后送入放大器指示线圈有短路。
（4）相位测试。由于YG-2型测圈仪规定被测线圈与标准线圈反相串联，所以在测试因数同时就能判断被测线圈相位。
（5）直流电阻。从损耗角度讲，线圈直流电阻越小越好，但对批量生产的变压器，线圈直流电阻的大小却能反映导线线径误差、绕组松紧度等工艺参数，所以检验直流电阻要控制标称阻值的正负公差。线圈的绝缘性能也是其重要质量参数，线圈的绝缘性能一般在绝缘浸胶后测试。
5.2.2.2.3工艺说明
1.本车间属于多品种、中小批量生产，在确保S11-13系列变压器铁心、线圈、油箱等零部件质量和产量的基础上，形成年生产纲领规模，本次项目新建厂房，需要购置数控机床、机械加工线、焊接生产线、铁心成型机、专用绕线机等生产设备106台套。
2.提高工艺水平，突出技术进步，采用柔性加工工艺，生产以先进设备为主，以适应多品种小批量生产。
3.为了提高零件清洁度，零件加工后必须清洗，零件清洗工作在装配车间进行。
4.本着专业化和生产结构“哑铃型”的原则，S11-13系列变压器中的部分适合专业厂家生产的零件，如分接开关等外协加工，自制部件中的铁心、线圈、油箱、箱盖、夹件及中小杂件由本车间生产。
5.2.2.3装配车间
5.2.2.3.1.车间任务
该车间主要对S11-13系列变压器器身装配、变压器的总装、变压器真空注油及变压器试验检测。
5.2.2.3.2工艺说明
1.铁心装配。铁心装配质量直接影响变压器的电磁性能。铁心装配质量还影响磁性能稳定性、噪音甚至线圈绝缘。所以说，正确的装配是十分重要的。铁心装配过程中注意的问题：
（1）应确保S11-13系列片的质量。在装配前应用标准测试线圈对每一批次生产的铁心进行抽样测试，按电磁性能分类包装并标记，以避免装配后的返工麻烦。
（2）镶片方式。从生产效率考虑，希望采用多片交插方式，但多片交插磁路中磁阻增大，变压器激磁
