印刷测控条的设计与制作-印刷专业毕业论文.doc

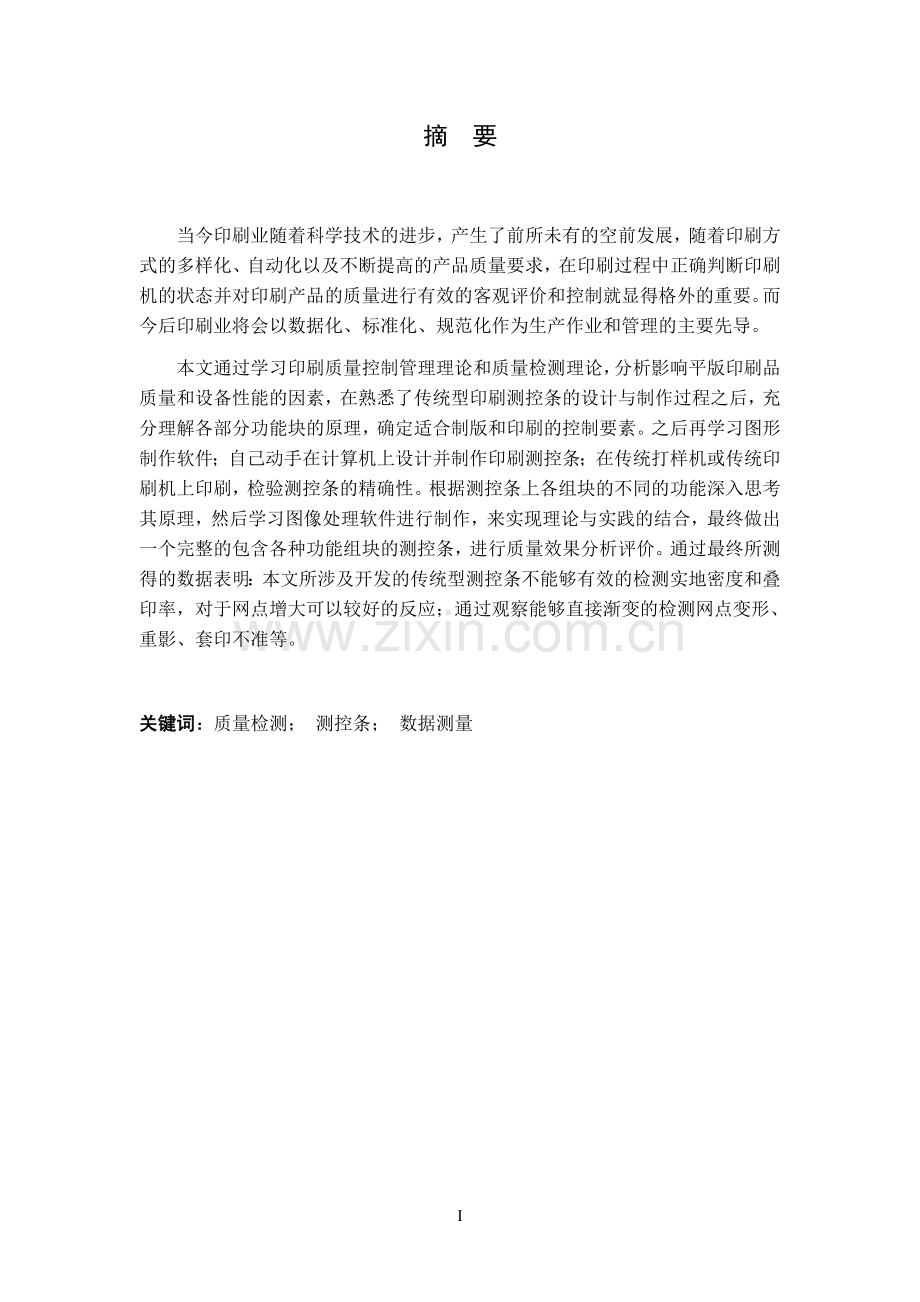

印刷专业毕业论文印刷测控条的设计与制作专 业：印刷工程摘 要当今印刷业随着科学技术的进步，产生了前所未有的空前发展，随着印刷方式的多样化、自动化以及不断提高的产品质量要求，在印刷过程中正确判断印刷机的状态并对印刷产品的质量进行有效的客观评价和控制就显得格外的重要。而今后印刷业将会以数据化、标准化、规范化作为生产作业和管理的主要先导。本文通过学习印刷质量控制管理理论和质量检测理论，分析影响平版印刷品质量和设备性能的因素，在熟悉了传统型印刷测控条的设计与制作过程之后，充分理解各部分功能块的原理，确定适合制版和印刷的控制要素。之后再学习图形制作软件；自己动手在计算机上设计并制作印刷测控条；在传统打样机或传统印刷机上印刷，检验测控条的精确性。根据测控条上各组块的不同的功能深入思考其原理，然后学习图像处理软件进行制作，来实现理论与实践的结合，最终做出一个完整的包含各种功能组块的测控条，进行质量效果分析评价。通过最终所测得的数据表明：本文所涉及开发的传统型测控条不能够有效的检测实地密度和叠印率，对于网点增大可以较好的反应；通过观察能够直接渐变的检测网点变形、重影、套印不准等。关键词：质量检测； 测控条； 数据测量ABSTRACTWith todays printing industry, scientific and technological progress, resulting in an unprecedented unprecedented development, with the diversity of printing, automation and increasing product quality requirements, in the printing process, the state press and the right to judge the quality of printed products effective and objective evaluation and control is of paramount importance. The printing industry will be the future of data, standardization, standardization of production operations and management as the main guide. In this paper, the printing quality control study of quality management theory and detection theory, analysis on the offset printing quality and device performance of the factors in the familiar traditional print control strip of the design and production process, the full understanding of the principle parts of function blocks to determine the appropriate plate making and printing of the control elements. After studying graphic production software; it-yourself computer design and production of print control strip; in the traditional or conventional printing press printing proofer to test the accuracy of measurement and control section. Under the control strip on the block in each group think about their different functions in-depth principle and then learn image processing software to create, to achieve the combination of theory and practice, ultimately to make a complete feature set includes various pieces of control strip, the quality analysis and evaluation of results. Measured by the final data showed that: in this paper involves the development of the traditional monitoring and control shall not be able to effectively detect the field density and trapping rate of increase for network can be a better response; by observing the network can directly detect gradual deformation, re- video, overlay, etc. are not allowed. Key words: quality inspection; control strip; data measurement目 录1前 言11.1研究背景11.2 研究目的和意义31.3 研究内容32 印刷质量控制理论43 测控条设计方法及内容83.1 设计思路及使用方法83.2 测控条各功能块设计103.3 传统印刷测控条的印刷条件183.4 印刷参数的仪器测试183.5 数据测量及主观评价193.6 主观评价264 结果与讨论274.1 实地密度的数据分析与讨论274.2 网点变形与重影的分析与讨论274.3套准的检测与讨论274.4 线性分辨率的分析与讨论274.5 叠印率的分析与讨论284.6 网点增大的分析与讨论284.7 灰平衡的分析与讨论285 结论296.展望与不足30参考文献31致谢32IV印刷专业毕业论文1 前 言1.1 研究背景1.1.1 国内研究现状目前，我国印刷企业中应用测控条及测量仪器来进行质量管理，实现与国际先进水平接轨的企业还不是很多现状及趋势，或者说能够熟练运用的还不是很多。一些企业虽然已经在应用测控条及测量仪器，但测控条本身不标准（经过多次反复拷贝制成的）或者测量仪器没有进行必要的校准；有些企业虽然有测控条但不会用，不了解测控条的各种功能及其作用；有的购买了测量仪器束之高阁，当作摆设，仍然凭经验行事；有的公司并没有将测控条、测量仪器应用在所有产品上陕西北人，没有在生产的全流程使用；还有许多公司根本不用测控条和测量仪器，全凭老师傅的一些经验来监控质量等，从而造成印刷质量的不稳定。印刷需要数据化，标准的测控工具使印刷检测更加有依据,各种工序的测控设备必不可少。 晒版测控条 1.1.2 国外研究现状测控条的发明和使用已有30余年的历史。测控条的品种和版本繁多，现扼要介绍如下。 (1)3M彩色印刷测控条3M公司的彩色印刷测控条(用于阳图PS版)-MATCHPRINTC0-LORELEMENT3M。测控条从左到右，从上到下，各测控单元为：由黑线框成的6mm6mm正方形内，没有任何油墨遮盖，为承印物本色。 6mm6mm的正方形连续5个，它们分别为CYAN青墨的20、40、60、80圆网点块和l00实地块(网点线数均为60线cm，以下同样)。 八边形的间色蓝紫实地块(C+M实地块)。连续5个正方形，分别为MAGENTA品红墨的20、40、60、80、圆网点块和100实地块。 八边形的间色大红实地块(M+Y实地块)。5个正方形，分别为YELLOW黄墨的20、40、60、80圆网点块和l00实地块。 八边形的间色绿实地块(C+Y实地块)。 5个正方形，为BLACK黑墨的20、40、60、80圆网点块和100实地块。 八边形的复色实地块(C+M+Y实地块)。 上述各单色的网点块用于检测网点扩大值，其中80正方形网点块又能检测印刷反差值。各个单色实地块用来测定单色的实地密度。八边形的间色实地块和复色实地块用来测算两色和三色叠印时的叠印率。 为青、品红、黄、黑四组，每组各有11个长方形块，每个长方形(为3mm7mm)内有相互环套的八边形组成，八边形的线粗分别为：2m、4m、6m、8m、10m、12m、15m、18m、21m、24m、27m，它们用来检查印版的分辨力。 青、品红、黄、黑四组矩形块，每组有6个小矩形(2mm3mm)，它们分别为98、97、95、5、3、2的网点块，用来检查晒版时高调和低调处网点的还原情况，以及印刷时的变化情况。 青、品红、黄、黑四组同心圆，每组由20个大小不同的圆套合在一起组成，用来检查各色印刷时是否有重影存在。 四组矩形块，每组矩形块为6mm12mm。第一个矩形内有：网线角度为750，网点覆盖率为25的方形黄网点与网线角度45，网点覆盖率37的方形青网点和网线角度l5，网点覆盖率26的方形品红网点，它们构成浅调灰色，用来检测线调中性灰平衡情况；第二个矩形中有：网线角度75，62的方形黄网点和网线角度45，81的方形青网点与网线角度l5，65的方形品红网点组成暗调中性灰，用来检测该处灰平衡情况。第三个矩形中有：网线角度75，62的圆形黄网点和网线角度45，81的圆形青网点与网线角度l5，65的圆形品红网点，它们形成暗灰色，用来检测暗调圆形网点的灰平衡情况。第四个矩形中有：网线角度75，25的圆形黄网点与网线角度45，37的圆形青网点和网线角度l5，26的圆形品红网点，组成浅调灰。用来检测浅调圆形网点的灰平衡情况。日本 FUJI晒版测控条Fuji SteP Guide P共有15阶,每一阶的密度间隔是0.15,其密度范围达到215。 瑞士Ugra晒版测控条，UGRA晒版控制条是德国印刷与复制技术研究院开发出的印版显影与曝光控制条,是目前世界上最先进的控制条，Ugra plate control wedge（PCW）1982晒版控制条功能分五个功能段，各有其不同的功能。 第一段：用来控制印版的显影，也可以检查印版的曝光。 第二段：微米线圈用来控制曝光时间。 第三段：网点段分为10网点到100实地 10块。用来检查曝光显影,也用来做为印刷特性曲线测量的基准。 第四段：沿不同角度的精细网线，使印刷工可用目测检查印刷机有无网点变形和重影。 第五段：精细网点段分阳图 0.5到 5和阴图 95到 99.5,用来检查印刷过程有无网点缩小。 德国FOGRA-印刷测控条不仅能检查暗调，中间调的网点扩大，还能检查网点变形，油墨相互叠印的情况。 瑞士Brunner-布鲁纳尔彩色信号条，增加了晒版质量控制条，并增加了油墨控制段以及超精细测量段，既可以控制晒版质量也可以控制印刷质量。利用超精细段的点形变化,可以用肉眼判断并检查重影和网点的变形等。 美国GATF-星标是供视觉检查的信号条 当印刷中供墨量过大,网点发生变形，星标的中心将有明显的变化,由此帮助人们及时发现印刷中的质量问题。 FOGRA晒版精度控制条 用于检测晒版抽真空程度1.2 研究目的和意义印刷质量控制条功能很多， 可以检查印版质量，检查印刷品图文有无重影和局部套印不准的现象，检测印刷中版面水分是否过大或过小，检查油墨实地密度内，柃查灰平衡情况， 检测网点有无扩大象，检查叠色效果是否正确， 检测套印是否准确等等。意义搭建出印刷品的客观质量评价标准，使得印刷厂有了可以准确评判印刷复制品的再现程度的有效尺度，也便于行业的规范化标准。本题通过设计制作传统型印刷测控条并对其进行性能分析，使其与印刷企业的实际情况相结合，可也实现科学的印刷过程化控制，评价印品质量，检测印刷故障。1.3 研究内容对于传统型的印刷测控条来说，研究的主要内容是测控条内各个部分的检测功能的设计开发以及测量评价效果。如网点增大，实地密度，网点变形，叠印率，灰平衡，分辨率，重影，套准等功能的检测块的设计。本题将所设计出的各色块打样出来，然后对其进行数据测试，通过比对相关的国家标准来评判本题所制作出的测控条的质量评价效果。2 印刷质量控制理论印刷品质量检测技术伴随着人们对印刷要求的发展而发展，从最初的主观目测评价到基于一定理论的客观评价，从离线检测到现在的在线检测，其发展过程中不断革新相关理论知识和汲取科技进步的成果来促进自身的发展。主观目测法是一种完全主观评价方法，同时也是最简单的一种方法。它将印刷品与标准样张直接进行人为比对，评价印刷品与标准样张呈色差异，同时还借助放大镜来细微地观察各色网点的形状和叠印状况，对网点的调值作定性评估。其实质是一种目视光度测定法，原理是利用加色混合定律，将3个分量的未知色加在一起，以描述所得的未知色。虽然对于色彩评价来说最可靠的方式是借助人眼，而且简单灵活，但是由于观测人员的经验和心理、生理因素的影响，使得该方法可变因素太多,并且无法进行定量描述，从而影响到评估的准确性和可靠性。一束光线投射到一个物体上，将有一部分光被反射或透射，余下的光将被物体表面吸收。密度检测法就是比较表面反射（或透射）的光强度与照射在表面上的光强度，然后通过大家认可的逻辑关系来计算密度值。因而密度测量的实质是反射或透射光量的度量。在彩色印刷中，印刷油墨呈色实际上就是，油墨印在反射率较高的白纸上，从照射其上的光线中选择性地吸收了一部分波长的光，而反射剩余的光，此时密度反映了油墨对光波的吸收特性。习惯上所指的彩色密度是指测量时，通过红、绿、蓝三种滤色片分别来测量黄 、品、青油墨的密度。作为密度，它只是物理吸收特性的度量，只表示黑或灰的程度。从这个意义上说彩色密度测量也只是黑度的测量，是同一种油墨饱和度的相对值的反映。 密度测量法中使用的密度计有透射和反射两种。透射密度计测量透过胶片的光量或透过率;反射密度计测量从测试表面反射的光量或反射率，其基本工作原理如图1所示。由于印刷品上油墨膜层由湿到干过程中反射光的强弱是不一样的，故测定密度有一定误差，而加有偏振滤光镜的密度计可以克服墨膜的干湿造成的密度变化。早在1977年，爱色丽推出了全球首部固定滤光片式反射密度计，能在一次测量内自动读取各种颜色的密度。如今，彩色反射密度计已经成为印刷车间不可或缺的工具, 它直观地反映了C、M、Y、K四色印刷的密度、网点百分比、油墨叠印率等，被广泛用于颜色和墨层厚度控制当中。过去，由于硬件条件的限制，密度测量一直是印刷工业最常用的测量形式。随着新型测量仪器的逐步推广，人们已经开始把目光投向色度测量技术。色度测量已被应用到印刷过程控制中。色度学是上世纪三十年代创立的，它是研究人的颜色视觉规律、颜色测量原理、颜色测量仪器及其应用的科学。它已成为相关行业描述颜色、测量颜色、利用颜色的基础。基于色度学测量原理的仪器专为颜色测量而制造,故它们能够对颜色进行精确地定义和描述。这些测量仪器分为两种:色度计和分光光度计，它们的工作原理有所不同。分光光度计把色彩作为一种不受观察者支配的物理现象进行测量，一般由照明光源提供单色光的色散系统和利用仪器的光辐射进行测量的探测器系统组成。它使用光谱分光器件(如分光棱镜、干涉滤色片等)将光源发出的光分解为按波长分布的等波长间距(如20的单色光 测量物体整个可见反射光谱。它是在可见光谱域逐点测量，即在一些离散点上进行测量，通常每隔10或10测量一个点，在400700的范围内测量1631个点。再用这种波长间距为的单色光去照射测试色和标准白。测试色的单色反射光密度与标准白的单色反射光密度之比就是“光谱反射因数”。色度计则被认为是一种带有三个宽带滤色片的特殊密度计。它获得的三刺激值的方法是由仪器内部光学模拟积分来完成的，也就是用滤色片来校正仪器光源和探测元件的光谱特性，使输出的电信号大小正比于颜色的三刺激值，在计算中通过匹配去评价获得标准色值。由于仪器自身器件及原理方面存在一定的误差，使颜色测量值的绝对精度不够理想。测控条是印刷复制走向数据化、规范化、标准化的必要工具。结合使用测控条和相关的检测仪器可以对印刷复制的各个环节进行检验和控制。业内使用的测控条种类很多如GATF、布鲁纳尔、FOGRA等，虽形状各异但都是由特定的几何图形或特定的数据规范要求组成。因此在实际生产过程中可以根据需要仿制相应的测控条如发现网点扩大较严重可以自己制作梯尺进行检验。1 测控条的概念和分类(1)概念测控条(ControlStrip)是实施印刷质量数据化测控的重要媒介。它是运用精密技术，把网点、线条和实地等几何图形制作在软片或电子文档上而获得的一种测试工具。它由许多具有不同功能的测试区、段、块组成，用以测控拷版、晒版、打样和印刷时的图文信息单元转移的质量情况。(2)分类根据测控条所能提供质量信息的档次，可分为两大类：1.信号条由若干信号块构成，能及时反映印刷时的网点扩大或缩小、轴向重影或周向重影，以及晒版时的曝光不足或过量、印版的分辨力等情况。其特点是： （1）只需一般放大镜或人眼，就能察觉质量问题，无需昂贵的专门仪器设备。（2）使用方便，容易掌握；结构简单，成本低。 （3）只能定性地提供质量情况，无法提供精确的质量指标数据，故称为信号条。 2. 测试条：由若干区、段测试单元（块）和少量的信号块组成，它不仅具有某些信号条的功能，还能通过专门的仪器设备（带偏振装置的彩色反射密度计以及带刻度的高倍率放大镜）在规定的测试单元上进行测量，再由专用公式计算出印刷质量的一些指标数值，供评判、调节和存贮之用。它适用于高档次产品印刷质量的控制、测定和评价。测控条从左到右，从上到下，各测控单元为： (1) 由黑线框成的6mm6mm正方形内，没有任何油墨遮盖，为承印物本色。 (2) 6mm6mm的正方形连续5个，它们分别为CYAN青墨的20、40、60、80圆网点块和100实地块，（网点线数均为60线/厘米，以下同样）。 (3) 八边形的间色蓝紫实地块（CM实地块）。(4) 连续5个正方形，分别为MAGENTA品红墨的20、40、60、80、圆网点块和100实地块。(5) 八边形的间色大红实地块（M+Y实地块）。 (6) 5个正方形，分别为YELLOW黄墨的20、40、60、80圆网点块和100%实地块。 (7) 八边形的间色绿实地块（C+Y实地块）。 (8) 5个正方形，为BLACK黑墨的20、40、60、80圆网点块和100实地块。 (9) 八边形的复色实地块（C+ M+Y实地块）。 上述各单色的网点块用于检测网点扩大值，其中80正方形网点块又能检测印刷反差值。各个单色实地块用来测定单色的实地密度。八边形的间色实地块和复色实地块用来测算两色和三色叠印时的叠印率。 (10) 为青、品红、黄、黑四组，每组各有11个长方形块，每个长方形（为3 mm 7 mm）内有相互环套的八边形组成，八边形的线粗分别为：2 mm、4 mm、6 mm、8 mm、10 mm、12 mm、15 mm、18 mm、21 mm、24 mm、27 mm，它们用来检查印版的分辨力。 (11) 青、品红、黄、黑四组矩形块，每组有6个小矩形（2 mm 3 mm），它们分别为98、97、95、5、3、2的网点块，用来检查晒版时高调和低调处网点的还原情况，以及印刷时的变化情况。 (12) 青、品红、黄、黑四组同心圆，每组由20个大小不同的圆套合在一起组成，用来检查各色印刷时是否有重影存在。 (13) 四组矩形块，每组矩形块为6mm12mm。第一个矩形内有：每厘米70线，网线角度为75，网点覆盖率为25的方形黄网点与网线角度45，网点覆盖率37的方形青网点和网线角度15，网点覆盖率26的方形品红网点，它们构成浅调灰色，用来检测线调中性灰平衡情况； 第二个矩形中有：每厘米70线，网线角度75，62的方形黄网点和网线角度45，81的方形青网点与网线角度15，65的方形品红网点组成暗调中性灰，用来检测该处灰平衡情况。 第三个矩形中有：每厘米70线，网线角度75，62的圆形黄网点和网线角度45，81的圆形青网点与网线角度15，65的圆形品红网点，它们形成暗灰色，用来检测暗调圆形网点的灰平衡情况。 第四个矩形中有：每厘米70线，网线角度75，25的圆形黄网点与网线角度45，37的圆形青网点和网线角度15，26的圆形品红网点，组成浅调灰。用来检测浅调圆形网点的灰平衡情况。晒版测控条是用来给PS版和胶片提供适当的曝光条件做参考使用的,并可用于检测显影液的灵敏度以达到维护的目的。3 测控条设计方法及内容3.1 设计思路及使用方法测控条是由实地、网点、线条等组合构成的一种信号标志，既可用来判断和控制印前的拷贝、晒版和打样质量，又可对印刷过程中的产品进行检查和控制。测控条的种类有好几种，结构虽然不尽相同，但是使用原理是基本相同的在胶印中网点面积的增大与网点边缘长度总和成正比不同线数的网点边缘长度是不同的，网线数越粗，单位面积上的网点数就越少，单个网点的面积就越大，单位面积内总的网点的边缘长度就越短，网点增大值就越小。反之，网线数越细，单位面积内的网点就越多，单个网点面积就越小，单位面积内总的网点边缘长度就越长，网点增大值就越大。此外，尽管网点面积相同，但由于网点形状和网线数不同。那么，网点边缘的总长度也不同，方网点比圆形网点的总边缘长，故方形网点增大值就大。利用这一基本规律，就可对网点增大情况进行检测。同时，测控条还利用几何图形位置相等、阴与阳相反原理对网点的大小和形状进行控制，如布鲁纳尔测控条细网段的阴、阳十字线和阴阳网点。同时利用网点边缘增大的情况、网点角都处比弧度处变化敏感的特点，测控条的放射楔形线、星标可用来测控印刷品的网点扩大，糊版，重影等质量问题。德国FOGRA-印刷测控条不仅能检查暗调，中间调的网点扩大，还能检查网点变形，油墨相互叠印的情况，灰平衡的负值效果控制主要是检测印版或印张上的40%、80%网点扩大情况.图3.1 德国FOGRA-印刷测控条瑞士Brunner-布鲁纳尔彩色信号条，增加了晒版质量控制条，并增加了油墨控制段以及超精细测量段，既可以控制晒版质量也可以控制印刷质量。利用超精细段的点形变化,可以用肉眼判断并检查重影和网点的变形等。图3.2 瑞士Brunner-布鲁纳尔彩色信号条布鲁纳尔第一代测试条1968年，布鲁纳尔研制成功第一代测试条，该测试条以三段式为主，其中粗网点和细网点检测标在测试条中占最重要的地位。三段式测试条总体包括两部分，一部分由实地、50粗网点和1细网点（测微点）三段组成；另外一部分由半色调网点组成的三段，70、50、25%三色中性灰平衡段共六段组成，按四色逐以循环排列。测试条幅面6mm74mm。可供视觉鉴定或用密度计测量，求其网点扩大值。为了简便，一般均用三段实地、粗、细网测试条，如下图所示图3.3 布鲁纳尔第一代测试条第1段是实地段、用以测定油墨的实地密度。第2段是10线cm的粗网点段，网点面积为50，用以直接观察网点扩大变比。第3段是细网点测徽段，在3mm6mm面积上，用等宽十字线将细网面积一分为四，每14的面积网点形式完全相同。它包括：细网点测微段，每14格的外角均由6线mm的等宽折线组成。作为检查印刷时网点有无变形、重影的标记；细网点测微段，在靠近大十字线横线第一排有13个网点，最里边的一个网点是实点，依次的12个网点是空的，分别为05、1、2、3、4、5、6、8、10、12、15、20；而与第二排实点之间相夹有同样个数和“网点面积的实网点：第三排网点靠内侧的一个网点也是实点，但从第二个网点开始取出字标表示；同时也取同样面积和个数的阳十字标，夹在相对应的位置。阴与阳网点和阴与阳十字标，其功能是判定印版的解像力和给定适当的曝光量。此外，还能鉴别网点转移的变化，不仅能测网点增减的数值，还能测出网点的变化方向。当网点横向扩大时，十字标的阳竖线变粗，阴竖线糊死；如果网点竖向扩大时，十字标的阳横线变粗，阴横线糊死。通过十字标的变化，可直接看出网点变化的方向和网点百分比。如10阴十字标消失，12的阴十字标还保留横线，但其竖线消失，15阴十字标的竖线保留，则说明网点横向扩大了12以内，竖向扩大了15以内，如果两者相差过多，就要调整；网点侧微段，每14图像内侧中心有四个50的方网点，这是用于控制晒版、打样或印刷时版面深浅变化。如50点搭角大时，则图像深，网点扩大量大，如50点四角脱开，则图像浅，网点缩小；网点测微段，沿大十字线的竖方向并列的两排网点面积是不同的，第一排从下向上逐渐扩大，直至第十三个网点为75的面积；第二排从下向上逐渐缩小，第十三个网点面积为25，与第一个对应的两个网点总面积为100。其功能是观察不同网点面积距离和网点并连范围；网点测微段，在上下边线上，没有超精细测试标。分四段排列有不同宽度的阴线，分为4、55、65、8、11、16、20m，用于测量印版解像力。布鲁纳尔第一代测试条，其结构是以粗细50网点相对比的原理，在粗、细网点总面积相等的基础上制定的，其线数比为16，即一个细网点的周长，是50粗网点的16，一排六个细网点的周长相加等于一个粗网点的圆周长度，六排细网点的总和，是粗网点的6倍，因而，网点扩大要大6倍。在相同条件下细网点扩大就多，其密度则高，因此，以粗网段为基准，取粗、细网两者密度之差，即可求出印刷网点的扩大值。印刷网点扩大值细网段密度粗网段密度。如测得50粗网密度值为0.30，50细网密度值为045，那么网点扩大值为： 0.45030015这种方法既简单又准确，很适合现场管理。但布鲁纳尔网点扩大值的计算与按默里戴维斯（Murray Davies）的网点扩大计算方式相比，其值存在6的误差。在布鲁纳尔检测系统中，有一种自行设计的检测投影仪，可用于显微观测，该投影仪是通过光学系统将检测的放大图形投射到直径为12cm的毛玻璃板上，用视觉可鉴别效果，观测时将细网段的十字标与投影仪毛玻璃上的十字标板套合，该板面上有0520的阴、阳小网点，以此作为网点扩大的精确标准，这些细点于是按照检标原来位置排列的，因此可直接并置观察，及时发现网点变化和细点丢失情况。印刷质量测控条作为检测工具，对印刷复制过程中实施规范化、数据化和标准化作业及监控印刷品质量具有重要的指导和管理作用。在深入理解测控条的设计与使用原理后，我们可以应用Illustrator、FreeHand、CorelDraw等图形软件，自己动手制作印刷质量测控条。这样既可以节约开支，又可以根据实际应用的需要，设计出最适合自己的测控条。3.2 测控条各功能块设计3.2.1 软件介绍Illustrator是美国ADOBE(奥多比)公司推出的专业矢量绘图工具，是出版、多媒体和在线图像的工业标准矢量插画软件。功能特点（1）即时色彩使用即时色彩探索、套用和控制颜色变化; 即时色彩可让您选取任何图片, 并以互动的方式编辑颜色, 而能立即看到结果。 使用色彩参考面板以快速选择色调、色相或调和色彩组合。 （2）Adobe Flash 整合将原生Illustrator 档案汇入Flash CS3 Professional,或复制 Illustrator的图稿并贴在Flash上, 其路径、锚点、渐层、剪裁遮色片和符号均保持不变。 此外也会保留图层、群组和物件名称。 绘图工具和控制项比以往更快速和流畅地在Illustrator中绘图。以更容易、更有弹性的方式选取锚点, 加上作业效能的提升以及全新的橡皮擦工具, 均可帮助您有效地以直觉化方式建立图稿。 提升的作业效能主要作业的效能提升, 包括更快速的萤幕重绘、物件移动、移动检视、移位、缩放和变形功能, 让您享受更迅速的绘图和编辑作业。 （3）控制面板使用区分内容的控制面板中的锚点控制项、剪裁遮色片、封套扭曲等功能, 让您以更快的方式了解更多的选项, 并释放萤幕空间。 （4）橡皮擦工具使用橡皮擦工具可快速移除图片中的区域, 就像在Photoshop 中擦除像素一样简单, 而且可以完全控制擦除的宽度、形状和平滑度。 （5）新增文件描述档选取所有类型媒体预先编译的描述档, 让您轻松建立图稿, 此外储存可指定设定参数的自订描述档, 例如画板尺寸、样式和颜色空间。 （6）裁切区域工具以互动的方式定义要列印或汇出的裁切区域。 选择含安全区域的预设网页比例或视讯格式, 并以直觉方式设定裁切标记。 视需要定义多个裁切区域, 并轻松地在这些区域间移动。 （7）分离模式将物件分成一组进行编辑, 不乾扰图稿的其他部分。 轻松选取难以寻找的物件, 而不必重新堆迭、锁定或隐藏图层。 （8）Flash 符号使用符号让重复的物件成为动画, 并同时维持档案大小不致过大。 定义并命名符号物件属性, 并在将图稿带入 Flash CS3 Professional 进行进一步的编辑时保留这些属性。 再与ADOBE的另一软件Photoshop配合使用，可以创造出让人叹为观止的图像效果。3.2.2 文本检测块文本检测块是一个尺寸为15mm7mm的矩形块，共包含4行文字。（1）结构说明 前两行文字均为“印刷质量测控条”，字体为宋体、字号大小分别为6磅和3磅、白底黑字。 第三行和第四行是分别对应于第一行和第二行文字的反白字。 （2）设计说明 设置文本块的目的是帮助印刷工作者判断印前输出设备及印刷设备复制字符的能力。关于设计有几点说明。 文本块字符的字体设置为宋体，一是考虑到宋体字笔画较细，更能反映设备复制细小字符的能力；二是考虑到宋体字在印刷中较常用。字符大小选为6磅和3磅，满足印刷中常用小号字的要求故障分析与排除，能实现对文字印刷质量的检测功能。制作文本块 （1）点击工具栏中的“矩形工具”，做15mm3.5mm的矩形2个，一个矩形不填色出版印刷，边线设为0.25磅细黑线；另一矩形填充黑色。 （2）点击“文字工具”，写“印刷质量测控条”，字体为宋体，字号大小设置为6磅和3磅。 （3）选中所有文字，单击菜单栏“文字”“创建外框”科印报告，将文字转换为曲线图形，并复制两遍，一组文字填充黑色，另一组不填色。 （4）选中“黑色文字”，拖入无色矩形框区域报道，用对齐工具调整文字居中，成组。 （5）选中“无色文字”，拖入黑色矩形内，调整居中后，同时选中文字和矩形特种印刷，点击菜单栏“窗口”“显示路径寻找器”“按后置对象剪裁”，即制成反白字（注：图中的文字应为无色无边框，但为方便观看，可以特意加上细黑线边框）。（6）将（4）、（5）中制作的两个文本块对齐合并，整个文本块就做好了。图3.4 文本检测块3.2.3 网点增大段长度总和成正比不同的线数网点，对应边缘长度不同。网线数日越少，单位面积上的网点数越少，单个网点的面积越大， 总的网点的边缘长度越短，所以网点增大值越小。相反， 网线线数越多， 网点增大值越大。当网点向积相同时， 由于方网点比圆网点的总边缘长，所以方网点的网点增大值比圆网点大。对于方网点，当网点面积在l050时， 网点增大出现住点子的边缘；60以上网点则是在黑圈内增大， 即白点缩小，由此可知50方形网点增大后覆盖面积最大。对于圆形网点， 由于其本身特性决定， 网点百分比为50的时候， 网点之问没有互十目衔接， 因此， 圆形网点增大率最大的不是50，而是75的网点。所以布鲁纳尔测控条中就是用25的平网、75的平网、50的细网、50的粗网来测网点增大值制作网点增大段该单应用“粗细网线对比原理”，即网点面积的增大与网点边缘的总长度成正比。利用粗细网点扩大率的悬殊，根据两者的密度差别来判断网点扩大的情况。印刷网点扩大值=50%细网段密度-50%粗网段密度网点增大检测段如图，C、M、Y、K各有一组，每组由三个色块组成。我们知道，方形网点在在50%时扩大最严重，因此从左到右依次设计为实地块、50%的细网线块和50%的粗网线块。利用网点面积的增大与网点边缘的总长度成正比这一原理，即细网块和粗网块增益的不同来检测网点扩大。设置50%的粗网点块的加网线数为25lip，50%的细网点块的加网线数由输出时用户指定的加网线数决定，在这里我们指定为175lip，取两个网点块的积分密度之差就称为网点扩大值。图3.5 网点增大段综上所述，以粗网段为基准近似认为该段网点不扩大或大值极小可以忽略，取细、粗网点块密度之差，即可求出印刷网点的扩大值。应用这种方法检测网点扩大。简单快速又准确，因此很适宜应用于现场质量管理。3.2.4 灰平衡检测段 灰平衡应该是指黄、品红和青三个色版按不同网点面积率比例在印刷品上生成中性灰。根据减色法呈色理论C、M、Y三原色油墨最大饱和度的叠合应该得到黑色。同理，三原色油墨不同饱和度的等量叠合也应该产生不同明度的灰色。但是，由于实际使用的油墨在色相、饱和度和明度方面还存在着油墨制造上难以克服的缺陷，使得等量的三原色油墨叠合不能获得中性灰。为了使三原色油墨叠合后呈现准确的不同明度的灰色，必须根据油墨的特性，改变三原色油墨的网点面积配比，实现对彩色复制至关重要的灰平衡。 由纵向第一个色块赋值25C19M19Y；第二个色块赋值27C20M18Y；对应色块30K，第四个色块赋值50C40M40Y；第五个色块赋值为C45C36M33Y；对应色块50K，第七个色块赋值为75C64M64Y，第八个色块赋值
