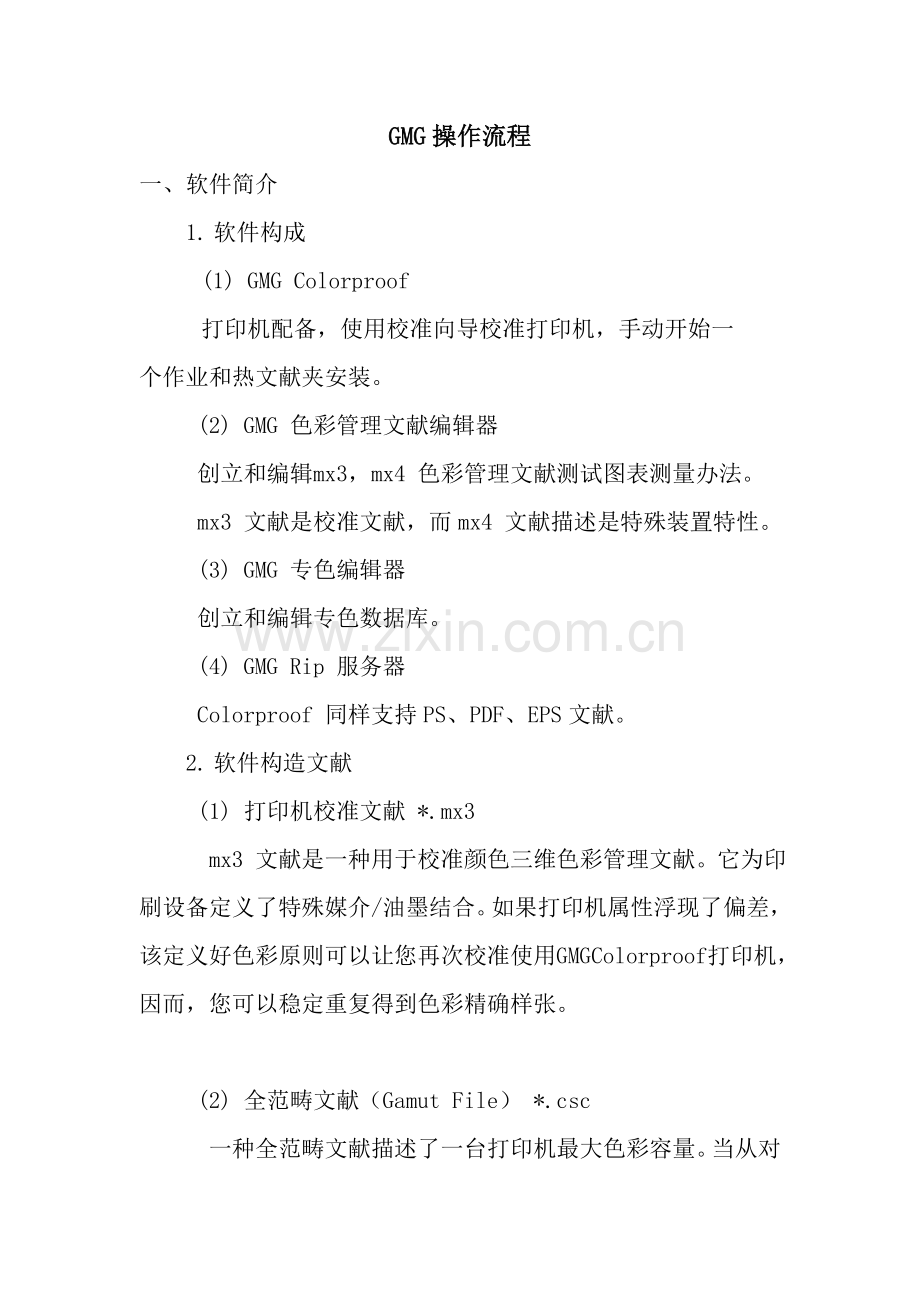

GMG操作流程
一、软件简介
1. 软件构成
(1) GMG Colorproof
打印机配备，使用校准向导校准打印机，手动开始一
个作业和热文献夹安装。
(2) GMG 色彩管理文献编辑器
创立和编辑mx3，mx4 色彩管理文献测试图表测量办法。
mx3 文献是校准文献，而mx4 文献描述是特殊装置特性。
(3) GMG 专色编辑器
创立和编辑专色数据库。
(4) GMG Rip 服务器
Colorproof 同样支持PS、PDF、EPS文献。
2. 软件构造文献
(1) 打印机校准文献 *.mx3
mx3 文献是一种用于校准颜色三维色彩管理文献。它为印刷设备定义了特殊媒介/油墨结合。如果打印机属性浮现了偏差，该定义好色彩原则可以让您再次校准使用GMG Colorproof 打印机，因而，您可以稳定重复得到色彩精确样张。

(2) 全范畴文献（Gamut File） *.csc
一种全范畴文献描述了一台打印机最大色彩容量。当从对象值计算和从目的和当前设备值计算时需要全范畴文献。有两种不同类型全范畴文献：用于mx4 彩色profile 文献“普通”全范畴文献和用于打印机校准和特殊色彩色彩管理文献“完全全范畴”文献。全范畴文献描述了打印机整个、无限制色域空间，其可以满足打印机校准需求。用于打印机校准简化色域空间惯用于计算一种mx4/mx5 色彩管理文献。
(3) 彩色色彩管理文献 *.mx4
这是一种用于从CMYK 到CMYK 转换四维与设备有关色彩管理文献。当打印持续调样张（用于印刷机非模仿网点图案色彩匹配样张）时使用该文献。该色彩管理文献使用纸张、油墨和依照目的值校准印刷机特定组合（如胶印）模仿打样，描述打样机输出特性。
(4) 模板文献 *.tpl
模板文献是一种关于几何、排列以及为特殊测量装置而配备带有测试图表色彩图解记录文献。
(5) 控制条文献 *.tif，*.gmg
控制条是TIFF 文献格式（二值和持续）印刷工艺控制条，它可以随样张一起被打印出来。控制条是在Colorproof 操作指南中描述用于无差错工艺流程特定原则规范主体。

(6) 专色数据库 *.db3
专色数据库可以在专色编辑器中编辑，该专色编辑器包括在Colorproof 中用于复制专色色彩值。

二、软件中打印机设立
在Windows 系统中安装打印机后，打印机可以添加到Colorproof 中。在开始菜单中按下列途径启动Colorproof软件：
开始→程序→ GMG Colorproof 04。

选取打印机→新打印机。这样就打开了“为新队列选取打印机类型”窗口。

依照允许合同，屏幕上显示诸多打印机。选取匹配打印机，然后点击“拟定”按钮。
三、测量印刷机Profile文献
(1)打开GMG Profile Editor
开始→程序→GMG ColorProof→GMG Profile Editor
(2)在文献菜单中选取新MX4，显示下列窗口：

选取测量设备与测试图表（例如，选EPSON STYLUS PRO 9800,Eye-One iO与ECI(Random)测试图表），确认选取点击“拟定”。
(3)测量印刷机Profile文献

注意：在“共用”--“测量设立”—“选项”中要选取“UV-Cut”。

在“测量”→“所有目的值”，测量完后来直接保存即可，这样印刷Profile就做好了。
四、测量打印机墨量
1. 一方面，要创立一种新任务
选取“文献”→“新任务”

2. 调用Liner.mx3（最大墨量）来打印Inkcoverage图表,然后为打印机选取适当墨量。
注意：Liner.mx3与Inkcoverage在EP7800文献夹中。
（1）打印Inkcoverage。

在任务空白区域用鼠标右键单击选取“添加”，然后在软件目录下选取Inkcoverage墨量控制表，最后选取打印即可。
（2）选取打印机墨量。

然后选取一种适合打印机墨量
3. 做打印机原则MX3文献（即打印机原则线性）
(1) 调用选好打印机墨量打印TC3测试图表（例如选225.mx3）。

在任务空白区域用鼠标右键单击选取“添加”，然后在软件目录下选取“GMG_TC3_random iO.tif”图表(此图表在Testcharts文献夹中)，最后选取打印即可。
(2) 测量打印机刚刚打印完GMG_TC3_random iO.tif图表后，保存即可生成此台打印机原则MX3文献。
一方面，要打开选好打印机墨量(例如225.mx3),此文献在软件目录下。

另一方面，打开后来，在“共用”选项中要选取测量设备、测量图表和滤镜（UV-Cut）

最后，选取“测量”→“所有目的值”，测量完后保存即可,这样打印机线性就做好了。

4．做打印机色域文献(.CSC文献)
(1)做打印机最大色域文献

在任务空白区域用鼠标右键单击选取“添加”，然后在软件目录下选取“ECI_CMYK_iO_1_2.tif” 与“ECI_CMYK_iO_2_2.tif”图表,在色彩参数中要调用打印机最大墨量(Liner.mx3)打印，打印完后来就可以测量。

测量后来就可以直接生成最大色域文献了。选取“输入/输出”→“输出目的值”→“色域文献”即可生成最大色域文献。

注意：做打印机最大色域文献重要用于打印机校准和专色计算。
打印机最大色域文献生成后来，一方面要放在打印机原则线性中。

打开打印机原则线性文献后，直接将打印机最大色域文献添加到“共用”选项中“Gamut”（色域）→“选取”里面，然后保存即可。
(3) 做打印机原则色域文献
打印机原则色域文献与最大色域文献制作过程是同样。但是，有一点不同是：在色彩参数中要调用打印机原则线性（225.mx3）打印。

五、做MX4色彩管理文献
1. 要用刚刚做好原则色域文献计算目的值。
一方面，打开测量完印刷机Profile生成MX4文献，将打印机色域文献放到“共用”面板“色域”选项中。

然后回到4D色彩空间中，选取“测量”--“目的值”计算，计算完后来保存即可。

2. 做打印机色彩管理文献(MX4)闭环校准
(1)打开一种新任务，在空白区域用鼠标右键单击选取“添加”，然后，在软件目录下面选取“ECI_CMYK_iO_1_2.tif” 与“ECI_CMYK_iO_2_2.tif”图表,最后打印即可。

在打印之前要在色彩参数中调用新生成MX4，在背面打印机中要调用打印机原则线性文献MX3，这样才干得到对的色彩管理文献。
(2)测量
一方面，启动Profile Editor并打开刚刚生成MX4文献，然后将测量图表放置在测量仪器上，开始使用下列菜单途径：选项 → 设立进行测量前检查Profile Editor文献设立。

这里可以设立想要测量色差值，选取测量设备和图表。设立最大色差（△E）为0，这样就可以保证所有区域都可以测量到；如果该值不为0，测试图表上可测量区域仅仅是不不大于色差在最后测量批示区域。
另一方面，将刚打印完图表要测到当前MX4中。

在这里测量时，要选取“测量”→“所有当前值”即可。

测量完后来就可以看到打印机与印刷机差值了

这时就可以看到平均值和最大值了，然后回到4D色彩空间中选取“测量”中“用目的值和当前值”计算，就会生成新MX4参数。

测量完后来就会生成新MX4文献了

在做闭环校准时就是重复使用新生成MX4加打印机原则线性文献打印“ECI_CMYK_iO_1_2.tif” 与“ECI_CMYK_iO_2_2.tif”图表，如果平均色差不不大于1或最大色差不不大于5，GMG推荐重复上述环节校准当前值和目的值，打印测试图表以及重复测量。

如果实际差值是位于△E容许范畴内，就不执行目的值和当前值计算环节了，而是直接保存该mx4文献。例如，如下图：

六、曲线调节
1．去除模仿底色
一方面打开最后OKMX4，在“色彩”中将“0%”CMYK改成0就可以了。

2．曲线修正
（1）整体调节

打开最后OKMX4后，在“更多参数”中“网点增益”中就可以直接调节了。默认只有0、50、100三个节点，节点还可以随意添加和删除。

直接在CMYK上修改就可以，加减颜色直接输入数值即可，例如 C想减两个，就直接输入48。
注意：在使用整体调节时添加节点不要太多，否则就会浮现断层状况。
（2）局部调节
如果整体颜色没有问题话，只是局部颜色有问题，在GMG中可以进行选取性调节。

在“工具”—“选取色彩校正”，打开即可。

在调节时直接在索引中CMYK里输入数值就可以（有问题地方）。

输入进去后来，在色彩中CMYK里将会自动算出是用什么样CMYK去模仿，然后在看样张上有问题颜色是偏什么颜色，例如：这个局部红大，在改正中CMYK里直接输入数值即可。

这个数值输入多少是要依照样张决定，例如红不够话，就输入正数，然后在范畴里要输入所影响范畴，它会自动算出上下影响点。

但是要注意地方是范畴不要影响太大，如果更改值比较小话，影响节点就让它多某些；反之更改值比较大话，影响节点就让它少某些。最后更改完后来按“是”就可以了。
注意：在使用局部调节时尽量选取CMYK数值时不要太接近，否则就会浮现断层状况。建议先使用整体调节，然后在使用局部调节。

七、打印机校准
GMG 提供或客户自己创立mx3 校准文献使用可以让您在打印机浮现偏差或由于不同批油墨和纸张之间微小差别时，使用GMG Colorproof 重复校准打印机。这些校准解决保证您可以重复得到精确样张。
打印机重复校准频率依赖于使用打印机类型以及下列因素：
打印系统：使用喷墨技术
环境影响如温度和湿度波动
打印机油墨和媒介变化
打开GMG Colorproof 中向导并选取需要校准设备，用鼠标右键单击9800打印机，然后选取“校准”。

（1） 选取要校准文献（MX3文献），在“校准”中选取“添加校准文献”。

（2）在“测量”中选取所要用设备。

（3）在△E/△L阀值中设立平均值与最大值。

在“颜色值”中设立平均值与最大值，在这里建议平均值可以设立为0.6-0.7,最大值可以设立为4-5。
然后拟定就可以了，最后点下一步将会自动去打印。

打印出来后来点下一步将会进入测量界面。

然后直接测量即可，软件将会自动算出来差值。如果显示红灯，就要继续打印并测量。

如果测量完后来显示是绿灯，软件就自动结束了，直接点下一步就可以了。这样打印机校准就做好了。
