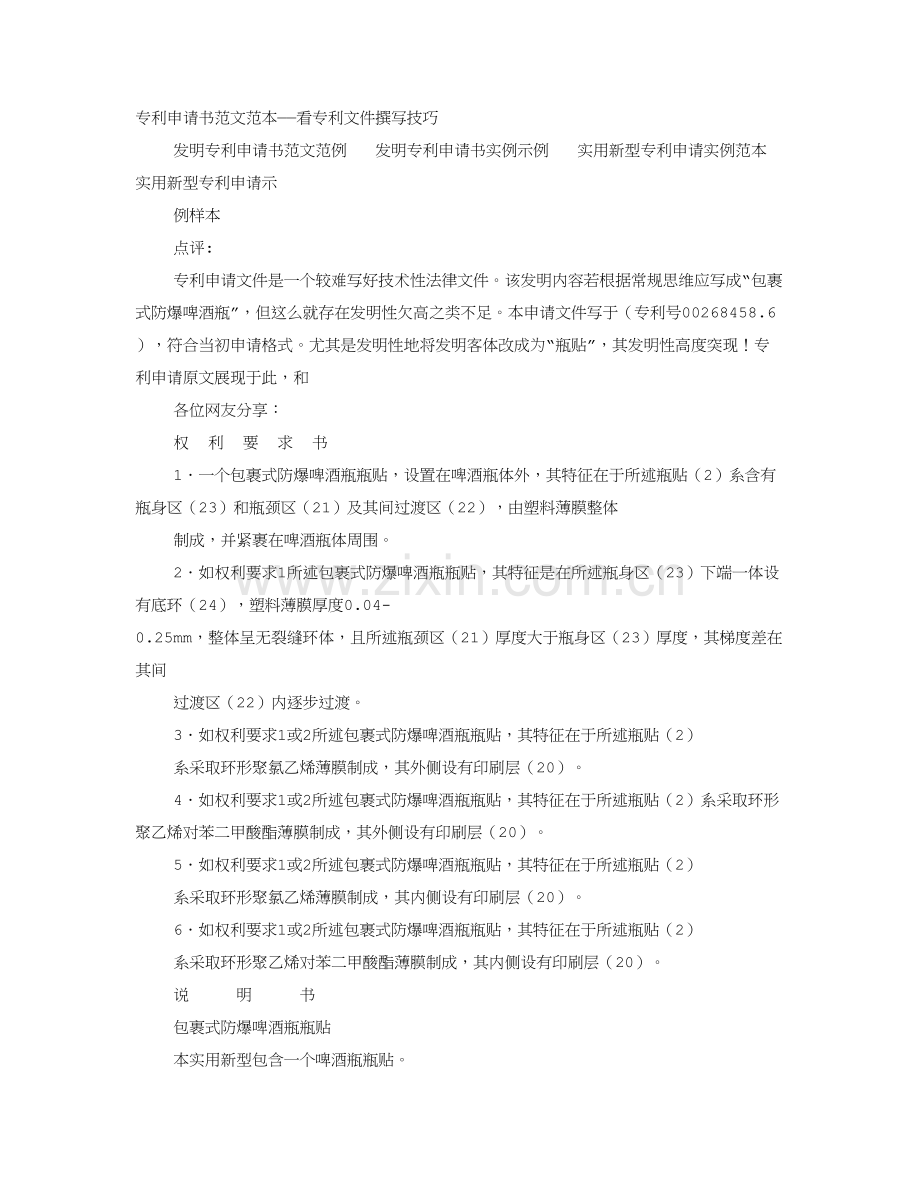

1、专利申请书范文范本看专利文件撰写技巧发明专利申请书范文范例 发明专利申请书实例示例 实用新型专利申请实例范本 实用新型专利申请示例样本点评:专利申请文件是一个较难写好技术性法律文件。该发明内容若根据常规思维应写成“包裹式防爆啤酒瓶”,但这么就存在发明性欠高之类不足。本申请文件写于(专利号00268458.6),符合当初申请格式。尤其是发明性地将发明客体改成为“瓶贴”,其发明性高度突现!专利申请原文展现于此,和各位网友分享:权 利 要 求 书1一个包裹式防爆啤酒瓶瓶贴,设置在啤酒瓶体外,其特征在于所述瓶贴(2)系含有瓶身区(23)和瓶颈区(21)及其间过渡区(22),由塑料薄膜整体制成,并紧裹在
2、啤酒瓶体周围。2如权利要求1所述包裹式防爆啤酒瓶瓶贴,其特征是在所述瓶身区(23)下端一体设有底环(24),塑料薄膜厚度0.04-0.25mm,整体呈无裂缝环体,且所述瓶颈区(21)厚度大于瓶身区(23)厚度,其梯度差在其间过渡区(22)内逐步过渡。3如权利要求1或2所述包裹式防爆啤酒瓶瓶贴,其特征在于所述瓶贴(2)系采取环形聚氯乙烯薄膜制成,其外侧设有印刷层(20)。4如权利要求1或2所述包裹式防爆啤酒瓶瓶贴,其特征在于所述瓶贴(2)系采取环形聚乙烯对苯二甲酸酯薄膜制成,其外侧设有印刷层(20)。5如权利要求1或2所述包裹式防爆啤酒瓶瓶贴,其特征在于所述瓶贴(2)系采取环形聚氯乙烯薄膜制成,

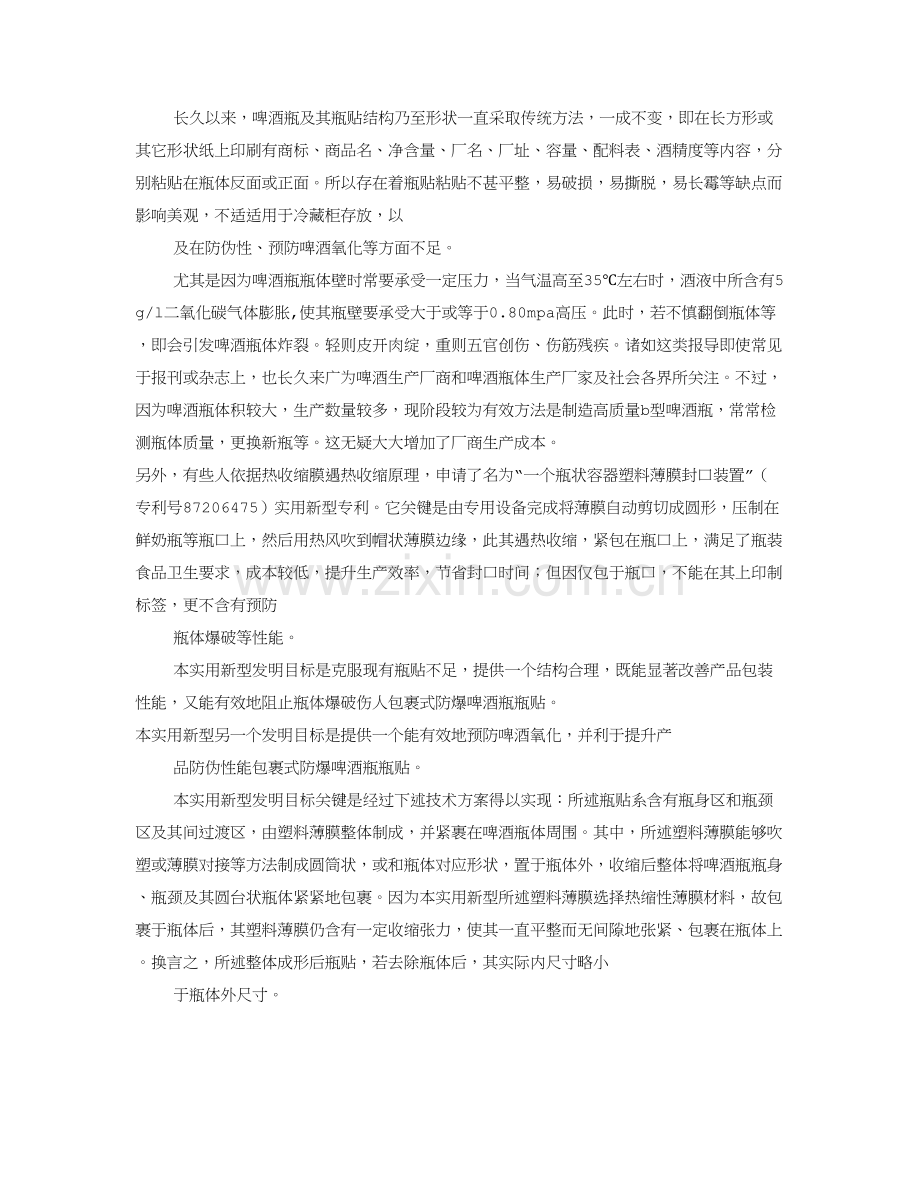

3、其内侧设有印刷层(20)。6如权利要求1或2所述包裹式防爆啤酒瓶瓶贴,其特征在于所述瓶贴(2)系采取环形聚乙烯对苯二甲酸酯薄膜制成,其内侧设有印刷层(20)。说 明 书包裹式防爆啤酒瓶瓶贴本实用新型包含一个啤酒瓶瓶贴。长久以来,啤酒瓶及其瓶贴结构乃至形状一直采取传统方法,一成不变,即在长方形或其它形状纸上印刷有商标、商品名、净含量、厂名、厂址、容量、配料表、酒精度等内容,分别粘贴在瓶体反面或正面。所以存在着瓶贴粘贴不甚平整,易破损,易撕脱,易长霉等缺点而影响美观,不适适用于冷藏柜存放,以及在防伪性、预防啤酒氧化等方面不足。尤其是因为啤酒瓶瓶体壁时常要承受一定压力,当气温高至35左右时,酒液中所
4、含有5g/l二氧化碳气体膨胀,使其瓶壁要承受大于或等于0.80mpa高压。此时,若不慎翻倒瓶体等,即会引发啤酒瓶体炸裂。轻则皮开肉绽,重则五官创伤、伤筋残疾。诸如这类报导即使常见于报刊或杂志上,也长久来广为啤酒生产厂商和啤酒瓶体生产厂家及社会各界所关注。不过,因为啤酒瓶体积较大,生产数量较多,现阶段较为有效方法是制造高质量b型啤酒瓶,常常检测瓶体质量,更换新瓶等。这无疑大大增加了厂商生产成本。 另外,有些人依据热收缩膜遇热收缩原理,申请了名为“一个瓶状容器塑料薄膜封口装置”(专利号87206475)实用新型专利。它关键是由专用设备完成将薄膜自动剪切成圆形,压制在鲜奶瓶等瓶口上,然后用热风吹到帽
5、状薄膜边缘,此其遇热收缩,紧包在瓶口上,满足了瓶装食品卫生要求,成本较低,提升生产效率,节省封口时间;但因仅包于瓶口,不能在其上印制标签,更不含有预防瓶体爆破等性能。本实用新型发明目标是克服现有瓶贴不足,提供一个结构合理,既能显著改善产品包装性能,又能有效地阻止瓶体爆破伤人包裹式防爆啤酒瓶瓶贴。 本实用新型另一个发明目标是提供一个能有效地预防啤酒氧化,并利于提升产品防伪性能包裹式防爆啤酒瓶瓶贴。本实用新型发明目标关键是经过下述技术方案得以实现:所述瓶贴系含有瓶身区和瓶颈区及其间过渡区,由塑料薄膜整体制成,并紧裹在啤酒瓶体周围。其中,所述塑料薄膜能够吹塑或薄膜对接等方法制成圆筒状,或和瓶体对应形
6、状,置于瓶体外,收缩后整体将啤酒瓶瓶身、瓶颈及其圆台状瓶体紧紧地包裹。因为本实用新型所述塑料薄膜选择热缩性薄膜材料,故包裹于瓶体后,其塑料薄膜仍含有一定收缩张力,使其一直平整而无间隙地张紧、包裹在瓶体上。换言之,所述整体成形后瓶贴,若去除瓶体后,其实际内尺寸略小于瓶体外尺寸。在所述瓶身区下端一体设有底环,塑料薄膜厚度0.04-0.25mm,整体呈无裂缝环体,且所述瓶颈区厚度大于瓶身区厚度,其梯度差在其间过渡区内逐步过渡。以深入提升瓶贴和瓶体结合牢靠度,并使外观更整齐、光滑、美观。所述瓶贴可采取环形聚氯乙烯薄膜制成,其外侧设有印刷层。所述印刷层可在环形聚氯乙烯薄膜两侧面上分别印制有长方形或其它形
7、状印刷块;也可在塑料薄膜上整体或大部分表面印刷一层底色,再在其上印刷有对应文字或图形等。所述瓶贴也可采取环形聚乙烯对苯二甲酸酯薄膜制成,其外侧设有印刷层。另外,所述瓶贴也可采取环形聚氯乙烯薄膜制成,其内侧设有印刷层。或,所述瓶贴也可采取环形聚乙烯对苯二甲酸酯薄膜制成,其内侧设有印刷层。换言之,印刷层也可印刷在透明塑料薄膜内侧。所以,本实用新型含有以下优点:1能经济、方便地提升啤酒瓶体防爆性能,有效地阻止啤酒瓶体爆破对人体伤害惨剧发生,从而有利于提升啤酒厂经济效益和企业形象。2整体包裹式塑膜结构,有效地避免瓶贴不甚平整、易撕脱、易损伤、易长霉、不适适用于冷藏柜存放等现象发生,使之啤酒瓶体包装更为
8、整齐、光亮、美观,提升产品包装挡次。3整体紧裹塑料防爆瓶贴还能有效地阻止紫外线等进入,阻止酒液中日光臭形成,预防啤酒氧化,保持啤酒饮用适口性及新鲜度,从而提升啤酒质量,延长啤酒保留期。4在环形聚氯乙烯薄膜或聚乙烯对苯二甲酸酯薄膜上易于印制出精美大方,富有产品内涵特色图像、商标等,利于提升防伪性能等。附图1是本实用新型一个带局部剖面产品状态示意图;附图2是附图1a-a剖面图;附图3是本实用新型一个去除瓶体后结构示意图。下面经过实施例,并结合附图,对本实用新型结构作深入地描述。 实施例:瓶贴2选择厚度为0.06mm环形聚氯乙烯薄膜或聚乙烯对苯二甲酸酯薄膜,可按现有技术,连续地在其外表面上精美地印制
9、出所需啤酒瓶标签和激光防伪标识等印刷层20;然后按所需长度截断,由专用设备将其套置于啤酒瓶体1外。此时,环形塑膜内径约大于瓶体最大外径1mm,其底部长于瓶底约5-10mm,其上端部靠近于瓶盖3 (或留有一小段距离);再由传输带送至热收缩室,适度热风或水蒸气均匀地作用于瓶贴2上,使其依瓶体外形,贴体地收缩制成所述瓶颈区21、过渡区22和瓶身区23及包置在瓶底底环24,即完成包装。这么,不仅使产品更为亮丽,提升了产品挡次,而且在产品后续贮藏、搬运、销售及饮用等各个步骤中,本实用新型所述瓶体2依靠其塑膜弹性,一直包裹在啤酒瓶体1周围,其连续弹性张力等特征,使本实用新型有效地达成了前述发明目标。-4-
10、14 18:50:09尉伟敏篇二:实用新型专利申请范文11 .411 .4实用新型专利请求书英文信息表11 .4说明书摘要本实用新型公开了一个指南钱包,属于一个日常生活用具。一个指南钱包,包含钱包、指南针,其特征是:所述圆形指南针镶嵌于钱包一侧。本实用新型有益效果是因为将圆形指南针镶嵌于钱包一侧,这么大家尤其是方向感较差人外出时能够很方便分辨方向,满足大家对方向需求。本实用新型结构简单,方便实用。100003 .2摘要附图1图 1100003 .2篇三:专利申请(样本)说 明 书基于加速度传感器输电线路舞动在线监测系统技术领域本发明属于输变电设备状态在线监测技术领域,包含一个输电线路舞动在线监
11、测系统,具体包含一个基于加速度传感器输电线路舞动在线监测系统。背景技术架空输电线路受自然条件影响会发生多个灾难事故,而输电线路舞动是其中较为严重一个灾难。输电线路舞动是在特殊气象条件下发生了大面积雨淞天气,使得架空输电线路表面覆冰,输电线路在风作用下产生低频率、大振幅自激振动。输电线路舞动轻者造成输电系统发生闪络和跳闸,重者使输电系统发生金具及绝缘子损坏、导线断股、断线,杆塔螺栓松动和脱落,甚至倒塔,造成重大电网事故。造成输电线路舞动原因很多,其中舞动半波数对输电线路舞动波形影响较大,不一样舞动半波数造成输电线路舞动差异很大。具体来说,常见舞动半波数关键有1个、2个、3个和4个。5个及以上半波
12、数舞动幅值较小,不致引发输电线路故障。多年来,受灾难性气象条件影响,架空输电线路舞动事故发生频率和强度显著增加,造成了巨大经济损失,严重影响了电网安全运行,对输电导线舞动进行有效监测成为当务之急。现在,对输电线路舞动监测,是在覆冰在线监测系统基础上经过监测舞动频率等信息来进行计算,判定输电线路是否舞动。因为输电线路舞动受随机原因影响大,使得舞动数学模型不确定,造成计算不正确。同时,输电线路舞动特征随不一样影响参量而改变,仅仅监测舞动频率等相关参量极难正确反应输电线路舞动波形。发明内容本发明目标是提供一个基于加速度传感器输电线路舞动在线监测系统,实时在线监测输电线路舞动,能正确反应输电线路舞动波
13、形,对输电线路舞动进行直接有效监测。本发明所采取技术方案是,和权利要求对应,临时不写本发明监测系统特点:1. 采取加速度传感器测量对应监测点处位移加速度,经过对输电线路运动轨迹拟合,实现对输电线路舞动最直接、最直观监测,大大提升了监测精度。2. 采取zigbee技术,经过zigbee节点方便地组网,实现了低成本、低耗电、网络节点多、传输距离远加速度无线传感器网络。3. 采取gprs无线通信技术进行数据传输和控制,避免了传统数据传输方法带来电缆施工,大大降低了施工难度和系统安装成本;系统既可连续安装又可离散安装。4. 采取多种低功耗、超低功耗传感器和微处理器芯片,大大降低了系统功耗;采取太阳能加
14、蓄电池充放电电路,为系统提供稳定电源,使得系统能够连续、长久、稳定地在野外工作。5. 采取b/s模式实现远程监控,用户端免维护,使系统分布相对集中,有利于系统维护,含有很好可扩展性和灵活性;6. 基于对前期导线舞动相关数据研究,监控中心上位机软件嵌入了多个智能算法,大大减小了数据误差,提升了数据拟合精度; 附图说明图1是本发明监测系统一个实施例结构示意图;图2是本发明监测系统中杆塔监测分机结构示意图;图3是本发明监测系统中无线加速度传感器节点结构示意图; 图4是本发明监测系统中电源模块结构示意图;图5是本发明监测系统中无线加速度传感器节点程序步骤图; 图6是本发明监测系统中杆塔监测分机步骤图。
15、图中,1.无线加速度传感器节点,2.杆塔监测分机,3.gprs通信模块,7. 监控中心,5.电源模块,6.微处理器单元,7.zigbee通信模块,8.数据存放单元,9.液晶显示模块,10.雨量传感器,11.压力传感器,12.角位移传感器,13.温湿度传感器,14.风速传感器,15.风向传感器,日照强度传感器,17.舞动信息信号处理单元,18.加速度传感器。其中,5-1.太阳能电池,5-2.充电保护电路,5-3.场效应管a,5-4.+12v蓄电池,5-5.场效应管b,5-6.放电保护电路,5-7定时断电复位电路,5-8. +5v电源稳压器,7-1.无线单片机,7-2.外部天线,7-3.印刷版微波
16、传输线。 具体实施方法下面结合附图和具体实施方法对本发明进行具体说明。本发明监测系统一个实施例结构,图1所表示,包含多个无线加速度传感器节点1、多个杆塔监测分机2、gprs通信模块3、监控中心4和电源模块5。无线加速度传感器节点1,用于采集输电线路监测点位移加速度信号,并将采集信号传输给杆塔监测分机2;杆塔监测分机2用于监测采集输电线路周围环境局部气象信息和杆塔线路覆冰情况信息,用于接收无线加速度传感器节点1发送信号,用于将采集信息和接收到信号进行分析处理、储存和显示,并将处理得到数据送到gprs通信模块3,且一个杆塔监测分机2用于接收若干无线加速度传感器1传输信号;gprs通信模块3采取h7
17、118c gprs dtu,用于接收杆塔监测分机2发送信息,并将接收到信息传输至监控中心4,用于接收监控中心4发出指令,并将接收到指令传输给杆塔监测分机2;监控中心4,用于发出指令,并将该指令发送给gprs通信模块3,用于接收gprs通信模块3发送数据,对接收到数据进行处理、分析和存放;电源模块5由蓄电池、太阳能电池板和太阳能充放电电路组成,用于为无线加速度传感器节点1、杆塔监测分机2和gprs通信模块3提供稳定5v及12v电源。各无线加速度传感器节点1全部含有独立控制器和电源,多个无线加速度传感器节点1组成传感器网络。本发明监测系统中杆塔监测分机2结构,图2所表示,包含微处理器单元6,微处理
18、器单元6分别和电源模块5、zigbee通信模块7、数据存放单元8、液晶显示单元9和舞动信息信号处理单元17相连接,舞动信息信号处理单元17分别和雨量传感器10、压力传感器11、角位移传感器12、温湿度传感器13、风速传感器14、风向传感器15和日照强度传感器16相连接。杆塔监测分机2关键完成输电线路周围环境气象信息和杆塔线路环境温湿度、风速、风向、雨量、日照强度、杆塔处线路拉力和风偏角等信息采集,并将接收到无线加速度传感器节点1发送数据进行处理、打包,并存放关键信息,同时控制液晶显示和gprs通讯等。杆塔监测分机2中微处理器单元6选择ti企业16位msp430f247微处理器,含有超低功耗和丰
19、富外设,含有1个带有3个比较/捕捉通道16位定时器a和1个带有7个比较/捕捉通道16位定时器b,微处理器内部集成了多个12位adc模块,能够快速处理多种数字信号、模拟信号和脉冲信号,该微处理器除了活动模式外还有4种低功耗模式,在实现高性能同时,降低系统功耗。温湿度传感器13选择瑞士sensirion企业基于cmosenstm技术温湿度传感器sht1x,该传感器将cmos芯片技术和传感器技术相结合,并带有工业标准i2c总线数字输出接口,湿度值和温度值输出分辨率分别为14位和12位,并可编程为12位和8位。该传感器测量时电流消耗为550a,平均为28a,休眠时为3a,而且含有很好稳定性。风速传感器
20、14采取低门槛值(0.4m/s)、测量范围075m/s 三杯式光电风速传感器waa15,其输出信号为脉冲信号,信号频率和风速成正比,经过单位时间内计频完成风速测量。风向传感器15为单翼风标,风标转动时,带动格雷码盘(七位,分辨率为2.80)转动,格雷码盘每转动2.80,光电管组产生新七位并行格雷码数字信号输出。雨量传感器10采取翻斗雨量传感器,输出脉冲信号。角位移传感器12和压力传感器11分别输出05v模拟信号,该模拟信号直接输入接到微处理器单元6模拟i/o进行处理。日照强度传感器16采取锦州阳光科技发展tbq-2传感器,篇四:专利申请书范文技术交底书所属技术领域本发明包含一个绳带产品耐切割性
21、能检测装置,尤其适适用于纤维绳带产品耐切割性能检测。背景技术现在,对于绳带类产品大家更多是关注其强力、断裂伸长率、冲击性能等而对绳带产品耐摩擦等性能重视不够。国际上,只有uiaa(国际登山联合会)推出了相关登山绳耐摩擦性能检测,并有对应检测仪器,不过现在,公知试电笔结构是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。将测试触头和被测物接触,人手接触手触电极,当被测物相对大地含有较高电压时,氖管启辉,表示被测物带电。不过,很多电器金属外壳不带有对人体有危险触电电压,仅表示分布电容和/或正常电阻感应产生电势,使氖管启辉。通常试电笔不能区分有危险触电电压和无危险感应电势,给检测漏电造成困难
22、,轻易造成错误判定。背景技术:是指对发明了解、检索、审查有用技术,能够引证反应这些背景技术文件。背景技术是对最靠近现有技术说明,它是作出实用技术新型技术方案基础。另外,还要客观地指出背景技术中存在问题和缺点,引证文件、资料,应写明其出处。发明内容发明内容:应包含发明所要处理技术问题、处理其技术问题所采取技术方案及其有益效果。为了克服现有试电笔不能区分有危险触电电压和无危险感应电势不足, 本发明提供一个试电笔,该试电笔不仅能测出被测物是否带电,而且能方便地域分是危险触电电压还是无危险感应电势。要处理技术问题:是指要处理现有技术中存在技术问题,应该针对现有技术存在缺点或不足,用简明、正确语言写明发
23、明所要处理技术问题,也能够深入说明其技术效果,不过不得采取广告式宣传用语。本发明处理其技术问题所采取技术方案是:在绝缘外壳中,测试触头、限流电阻、氖管和手触电极电连接,设置一分流电阻支路,使测试触头和一个分流电阻一端电连接,分流电阻另一端和一个人体可接触识别电极电连接。当人手同时接触识别电极和手触电极时,使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路测试时,人手只和手触电极接触,氖管启辉,表示被测物带电。当人手同时接触手触电极和识别电极时,若被测物带有没有危险高电势时,因为电势源内阻很大,从而大大降低了被测物带电电位,则氖管不启辉,若被测物带有危险触电电压,因其内阻小,接入分流电阻几乎
24、不降低被测物带电电位,则氖管保持启辉,达成能够区分安危电压目标。技术方案:是申请人对其要处理技术问题所采取技术方法集合。技术方法通常是由技术特征来表现。技术方案应该清楚、完整地说明发明形状、结构特征,说明技术方案是怎样处理技术问题,必需时应说明技术方案所依据科学原理。撰写技术方案时,机械产品应描述必需零部件及其整体结构关系;包含电路产品,应描述电路连接关系;机电结合产品还应写明电路和机械部分结合关系;包含分布参数申请时,应写明元器件相互位置关系;包含集成电路时,应清楚公开集成电路型号、功效等。本例“试电笔”结构特征包含机械结构及电路连接关系,所以既要写明关键机械零部件及其整体结构关系,又要写明
25、电路连接关系。技术方案不能仅描述原理、动作及各零部件名称、功效或用途。本发明有益效果是,能够在测试被测物是否带电同时,方便地域分安危电压,分流支路中仅采取电阻元件,结构简单。有益效果:是发明和现有技术相比所含有优点及主动效果,它是由技术特征直接带来、或是由技术特征产生肯定技术效果。附图说明下面结合附图和实施例对本发明深入说明。图1是本发明电路原理图。图2是试电笔第一个实施例纵剖面结构图。图3是图2i-i剖视图。图4是试电笔第二个实施例纵剖面结构图。图中1.测试触头 ,2.绝缘外壳,3.弹簧 ,4.同心电阻,5.限流电阻,6.分流电阻 ,7.识别电极 ,8.氖管,9.弹簧,10.后盖,11.手触
26、电极,12.绝缘隔离层,13.弹簧。附图说明:应写明各附图图名和图号,对各幅附图作简略说明,必需时可将附图中标号所表示零部件名称列出。具体实施方法在图1中,测试触头(1)、限流电阻(5)、氖管(8)和手触电极(11)串联,测试触头(1)和分流电阻(6)一端相连,分流电阻(6)另一端和识别电极(7)相连。通常限流电阻阻值为几兆欧,为确保人身安全,分流电阻阻值大于限流电阻阻值,最好取限流电阻阻值12倍。在图2所表示实施例中,测试触头(1)在绝缘外壳(2)一端伸入其中空腔,和弹簧(3)接触,弹簧(3)另一端和同心电阻(4)相接触,同心电阻(4)是纵剖面为e形,其中间圆柱部分限流电阻(5)高于作为分流
27、电阻(6)圆管部分,使氖管(8)一端和限流电阻(5)接触时不碰到分流电阻(6),弹簧(9)一端和氖管(8)相接触,另一端和后盖(10)上手触电极(11)相接触,弹簧压力确保各元件间可靠电连接。图3所表示环状弹性金属片状识别电极(7)其边缘向中心伸出接触爪卡住圆管状分流电阻(6)外表面,其外边缘伸出并附于绝缘外壳外表面。在图4所表示另一个实施例中,测试探头(1)在绝缘外壳(2)一端伸入其中空腔,同时和平行设置限流电阻(5)和分流电阻(6)一端相接触,限流电阻另一端经过氖管(8)、弹簧(9)和手触电极(11)电接触,分流电阻经过弹簧(13)和识别电极电接触,两电极之间设置一绝缘隔离层(12)。具体
28、实施方法:是发明优选具体实施例。具体实施方法应该对照附图对发明形状、结构进行说明,实施方法应和技术方案相一致,而且应该对权利要求技术特征给具体说明,以支持权利要求。附图中标号应写在对应零部件名称以后,使所属技术领域技术人员能够了解和实现,必需时说明其动作过程或操作步骤。假如有多个实施例,每个实施例全部必需和本发明所要处理技术问题及其有益效果相一致。说 明 书 附 图(撰写示例)说明书附图:应根据专利法实施细则第十九条要求绘制。每一幅图应该用阿拉伯数字次序编图号。附图中标识应该和说明书中所述标识一致。有多幅附图时,各幅图中同一零部件应使用相同附图标识。附图中不应该含有汉字注释,应使用制图工具根据
29、制图规范绘制,图形线条为黑色,图上不得着色。权 利 要 求 书(撰写示例)1一个试电笔,在绝缘外壳中,测试触头、限流电阻、氖管和手触电极次序电连接,其特征是:测试触头和一个分流电阻一端电连接,分流电阻另一端和一个人体可接触识别电极电连接。一项发明应该只有一个独立权利要求。独立权利要求应从整体上反应发明技术方案,记载处理技术问题必需技术特征。独立权利要求应包含前序部分和特征部分。前序部分,写明要求保护发明技术方案专题名称及和其最靠近现有技术共有必需技术特征。特征部分使用“其特征是”用语,写明发明区分于最靠近现有技术技术特征,即发明为处理技术问题所不可缺乏技术特征。2依据权利要求1所述试电笔,其特
30、征是:分流电阻和限流电阻是一个一体同心电阻,同心电阻中间圆柱部分为限流电阻,其外部圆管部分为分流电阻,圆柱部分高于圆管部分;识别电极为环状弹性金属片,其边缘向中心伸出接触爪卡住圆管状分流电阻外表面,其外边缘伸出并附于绝缘外壳外表面。3依据权利要求1所述试电笔,其特征是分流电阻和限流电阻平行设置,其间为绝缘隔离层。隶属权利要求(此例中权利要求2、3为隶属权利要求)应该用附加技术特征,对所引用权利要求作深入限定。隶属权利要求包含引用部分和限定部分。引用部分应写明所引用权利要求编号及专题名称,该专题名称应和独立权利要求专题名称一致(此例中专题名称为“试电笔”), 限定部分写明发明附加技术特征。隶属权
31、利要求应按要求格式撰写,即“依据权利要求(引用权利要求编号)所述(专题名称),其特征是。”依据专利法第二十六条第四款和专利法实施细则第二十条至第二十三条要求,权利要求书应该以说明书为依据,说明要求保护范围。权利要求书应使用和说明书一致或相同语句,从正面简练、明了地写明要求保护发明形状、结构特征,如:机械产品应描述关键零部件及其整体结构关系;包含电路产品,应描述电路连接关系;机电结合产品还应写明电路和机械部分结合关系;包含分布参数申请,应写明元器件相互位置关系;包含集成电路,应清楚公开集成电路型号、功效等。权利要求应尽可能避免使用功效或用途来限定发明;不得写入方法、用途及不属于发明专利保护内容;
32、应使用确定技术用语,不得使用技术概念模糊语句,如“等”、“大约”、“左右”;不应使用“如说明书所述”或“图所表示”等用语;首页正文前不加标题。每一项权利要求应由一句话组成,只许可在该项权利要求结尾使用句号。权利要求中技术特征能够引用附图中对应标识,其标识应置于括号内。说 明 书 摘 要(撰写示例)一个能够识别安全和危险电压试电笔。它是在绝缘外壳中,测试触头、限流电阻、氖管、手触电极次序电连接,并加有一分流电阻支路,使分流电阻一端和测试触头电连接,另一端和识别电极电连接。人体仅和手触电极接触测试被测物是否带电,人体同时和手触电极、识别电极接触测试被测物是否带有危险电压。依据专利法实施细则第二十四
33、条要求,说明书摘要应写明发明名称、技术方案关键点和关键用途,尤其是写明发明关键形状、结构特征(机械结构和/或电连接关系)。摘要全文不超出300字,不得使用商业性宣传用语,并提交一幅从说明书附图中选出附图作摘要附图。* 注释:示例中中括号(“ ”)里内容仅为撰写说明,不属于申请文件内容。申请文件应使用专利局要求规格为297mm210mm(a4)表格用纸,文字应打字或印刷,字高应在3.5mm至4.5mm之间,篇五:专利申请书说明书范文说 明 书试 电 笔*实用新型名称应简明、正确地表明实用新型专利请求保护专题。名称中不应含有非技术性词语,不得使用商标、型号、人名、地名或商品名称等。名称应和请求书中
34、名称完全一致,不得超出25个字,应写在说明书首页正文部分上方居中位臵。依据专利法第二十六条第三款及专利法实施细则第十八条要求,说明书应对实用新型作出清楚、完整说明,使所属技术领域技术人员,不需要发明性劳动就能够再现实用新型技术方案,处理其技术问题,并产生预期技术效果。说明书应按以下五个部分次序撰写:所属技术领域;背景技术;发明内容; 附图说明;具体实施方法;并在每一部分前面写明标题。所属技术领域本实用新型包含一个指示电压存在试电装置,尤其是能识别安全和危险电压试电笔。所属技术领域:应指出本实用新型技术方案所属或直接应用技术领域。背景技术现在,公知试电笔结构是由测试触头、限流电阻、氖管、金属弹簧
35、和手触电极串联而成。将测试触头和被测物接触,人手接触手触电极,当被测物相对大地含有较高电压时,氖管启辉,表示被测物带电。不过,很多电器金属外壳不带有对人体有危险触电电压,仅表示分布电容和/或正常电阻感应产生电势,使氖管启辉。通常试电笔不能区分有危险触电电压和无危险感应电势,给检测漏电造成困难,轻易造成错误判定。背景技术:是指对实用新型了解、检索、审查有用技术,能够引证反应这些背景技术文件。背景技术是对最靠近现有技术说明,它是作出实用技术新型技术方案基础。另外,还要客观地指出背景技术中存在问题和缺点,引证文件、资料,应写明其出处。发明内容发明内容:应包含实用新型所要处理技术问题、处理其技术问题所
36、采取技术方案及其有益效果。 为了克服现有试电笔不能区分有危险触电电压和无危险感应电势不足, 本实用新型提供一个试电笔,该试电笔不仅能测出被测物是否带电,而且能方便地域分是危险触电电压还是无危险感应电势。要处理技术问题:是指要处理现有技术中存在技术问题,应该针对现有技术存在缺点或不足,用简明、正确语言写明实用新型所要处理技术问题,也能够深入说明其技术效果,不过不得采取广告式宣传用语。本实用新型处理其技术问题所采取技术方案是:在绝缘外壳中,测试触头、限流电阻、氖管和手触电极电连接,设置一分流电阻支路,使测试触头和一个分流电阻一端电连接,分流电阻另一端和一个人体可接触识别电极电连接。当人手同时接触识
37、别电极和手触电极时,使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路测试时,人手只和手触电极接触,氖管启辉,表示被测物带电。当人手同时接触手触电极和识别电极时,若被测物带有没有危险高电势时,因为电势源内阻很大,从而大大降低了被测物带电电位,则氖管不启辉,若被测物带有危险触电电压,因其内阻小,接入分流电阻几乎不降低被测物带电电位,则氖管保持启辉,达成能够区分安危电压目标。技术方案:是申请人对其要处理技术问题所采取技术方法集合。技术方法通常是由技术特征来表现。技术方案应该清楚、完整地说明实用新型形状、结构特征,说明技术方案是怎样处理技术问题,必需时应说明技术方案所依据科学原理。撰写技术方案时
38、,机械产品应描述必需零部件及其整体结构关系;包含电路产品,应描述电路连接关系;机电结合产品还应写明电路和机械部分结合关系;包含分布参数申请时,应写明元器件相互位臵关系;包含集成电路时,应清楚公开集成电路型号、功效等。本例“试电笔”结构特征包含机械结构及电路连接关系,所以既要写明关键机械零部件及其整体结构关系,又要写明电路连接关系。技术方案不能仅描述原理、动作及各零部件名称、功效或用途。本实用新型有益效果是,能够在测试被测物是否带电同时,方便地域分安危电压,分流支路中仅采取电阻元件,结构简单。有益效果:是实用新型和现有技术相比所含有优点及主动效果,它是由技术特征直接带来、或是由技术特征产生肯定技
39、术效果。附图说明下面结合附图和实施例对本实用新型深入说明。图1是本实用新型电路原理图。图2是试电笔第一个实施例纵剖面结构图。图3是图2i-i剖视图。图4是试电笔第二个实施例纵剖面结构图。图中1.测试触头 ,2.绝缘外壳,3.弹簧 ,4.同心电阻,5.限流电阻,6.分流电阻 ,7.识别电极 ,8.氖管,9.弹簧,10.后盖,11.手触电极,12.绝缘隔离层,13.弹簧。附图说明:应写明各附图图名和图号,对各幅附图作简略说明,必需时可将附图中标号所表示零部件名称列出。具体实施方法在图1中,测试触头(1)、限流电阻(5)、氖管(8)和手触电极(11)串联,测试触头(1)和分流电阻(6)一端相连,分流
40、电阻(6)另一端和识别电极(7)相连。通常限流电阻阻值为几兆欧,为确保人身安全,分流电阻阻值大于限流电阻阻值,最好取限流电阻阻值12倍。在图2所表示实施例中,测试触头(1)在绝缘外壳(2)一端伸入其中空腔,和弹簧(3)接触,弹簧(3)另一端和同心电阻(4)相接触,同心电阻(4)是纵剖面为e形,其中间圆柱部分限流电阻(5)高于作为分流电阻(6)圆管部分,使氖管(8)一端和限流电阻(5)接触时不碰到分流电阻(6),弹簧(9)一端和氖管(8)相接触,另一端和后盖(10)上手触电极(11)相接触,弹簧压力确保各元件间可靠电连接。图3所表示环状弹性金属片状识别电极(7)其边缘向中心伸出接触爪卡住圆管状分
41、流电阻(6)外表面,其外边缘伸出并附于绝缘外壳外表面。在图4所表示另一个实施例中,测试探头(1)在绝缘外壳(2)一端伸入其中空腔,同时和平行设置限流电阻(5)和分流电阻(6)一端相接触,限流电阻另一端经过氖管(8)、弹簧(9)和手触电极(11)电接触,分流电阻经过弹簧(13)和识别电极电接触,两电极之间设置一绝缘隔离层(12)。具体实施方法:是实用新型优选具体实施例。具体实施方法应该对照附图对实用新型形状、结构进行说明,实施方法应和技术方案相一致,而且应该对权利要求技术特征给具体说明,以支持权利要求。附图中标号应写在对应零部件名称以后,使所属技术领域技术人员能够了解和实现,必需时说明其动作过程
42、或操作步骤。假如有多个实施例,每个实施例全部必需和本实用新型所要处理技术问题及其有益效果相一致。说 明 书 附 图(撰写示例)说明书附图:应根据专利法实施细则第十九条要求绘制。每一幅图应该用阿拉伯数字次序编图号。附图中标识应该和说明书中所述标识一致。有多幅附图时,各幅图中同一零部件应使用相同附图标识。附图中不应该含有汉字注释,应使用制图工具根据制图规范绘制,图形线条为黑色,图上不得着色。权 利 要 求 书(撰写示例)1一个试电笔,在绝缘外壳中,测试触头、限流电阻、氖管和手触电极次序电连接,其特征是:测试触头和一个分流电阻一端电连接,分流电阻另一端和一个人体可接触识别电极电连接。一项实用新型应该
43、只有一个独立权利要求。独立权利要求应从整体上反应实用新型技术方案,记载处理技术问题必需技术特征。独立权利要求应包含前序部分和特征部分。前序部分,写明要求保护实用新型技术方案专题名称及和其最靠近现有技术共有必需技术特征。特征部分使用“其特征是”用语,写明实用新型区分于最靠近现有技术技术特征,即实用新型为处理技术问题所不可缺乏技术特征。2依据权利要求1所述试电笔,其特征是:分流电阻和限流电阻是一个一体同心电阻,同心电阻中间圆柱部分为限流电阻,其外部圆管部分为分流电阻,圆柱部分高于圆管部分;识别电极为环状弹性金属片,其边缘向中心伸出接触爪卡住圆管状分流电阻外表面,其外边缘伸出并附于绝缘外壳外表面。3
44、依据权利要求1所述试电笔,其特征是分流电阻和限流电阻平行设置,其间为绝缘隔离层。隶属权利要求(此例中权利要求2、3为隶属权利要求)应该用附加技术特征,对所引用权利要求作深入限定。隶属权利要求包含引用部分和限定部分。引用部分应写明所引用权利要求编号及专题名称,该专题名称应和独立权利要求专题名称一致(此例中专题名称为“试电笔”), 限定部分写明实用新型附加技术特征。隶属权利要求应按要求格式撰写,即“依据权利要求(引用权利要求编号)所述(专题名称),其特征是。”依据专利法第二十六条第四款和专利法实施细则第二十条至第二十三条要求,权利要求书应该以说明书为依据,说明要求保护范围。权利要求书应使用和说明书
45、一致或相同语句,从正面简练、明了地写明要求保护实用新型形状、结构特征,如:机械产品应描述关键零部件及其整体结构关系;包含电路产品,应描述电路连接关系;机电结合产品还应写明电路和机械部分结合关系;包含分布参数申请,应写明元器件相互位臵关系;包含集成电路,应清楚公开集成电路型号、功效等。权利要求应尽可能避免使用功效或用途来限定实用新型;不得写入方法、用途及不属于实用新型专利保护内容;应使用确定技术用语,不得使用技术概念模糊语句,如“等”、“大约”、“左右”;不应使用“如说明书所述”或“图所表示”等用语;首页正文前不加标题。每一项权利要求应由一句话组成,只许可在该项权利要求结尾使用句号。权利要求中技
46、术特征能够引用附图中对应标识,其标识应臵于括号内。说 明 书 摘 要(撰写示例)一个能够识别安全和危险电压试电笔。它是在绝缘外壳中,测试触头、限流电阻、氖管、手触电极次序电连接,并加有一分流电阻支路,使分流电阻一端和测试触头电连接,另一端和识别电极电连接。人体仅和手触电极接触测试被测物是否带电,人体同时和手触电极、识别电极接触测试被测物是否带有危险电压。依据专利法实施细则第二十四条要求,说明书摘要应写明实用新型名称、技术方案关键点和关键用途,尤其是写明实用新型关键形状、结构特征(机械结构和/或电连接关系)。摘要全文不超出300字,不得使用商业性宣传用语,并提交一幅从说明书附图中选出附图作摘要附图。* 注释:示例中中括号(“ ”)里内容仅为撰写说明,不属于申请文件内容。
