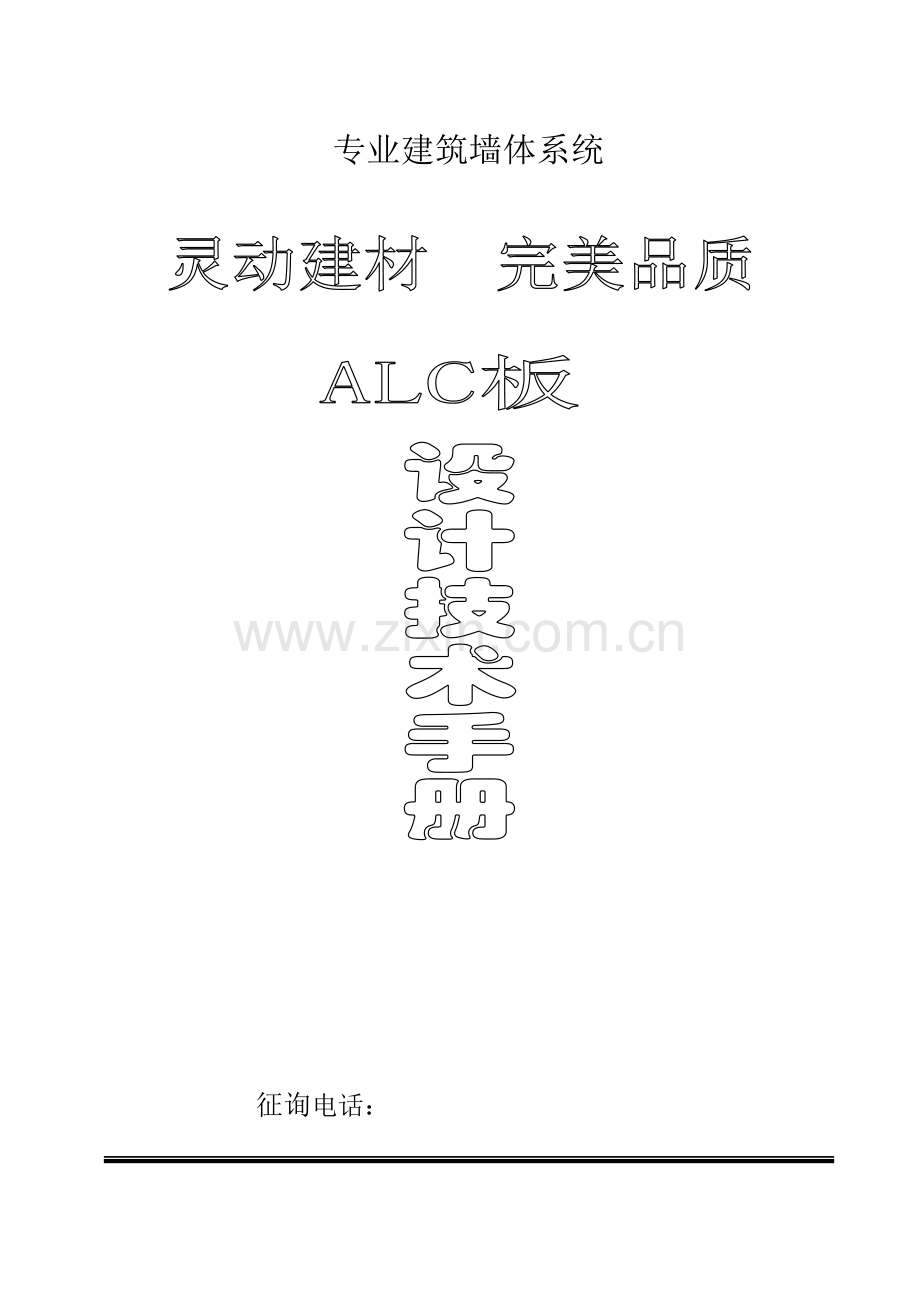

ALC板设计项目说明.doc

专业建筑墙体系统 征询电话： 山东筑鑫新型建材有限公司建议选用我公司产品“蒸压加气轻质混凝土墙板”我公司引进德国技术生产蒸压加气轻质混凝土墙板（简称ALC板），具备如下特点：序号性能说 明1轻质性（绝干比重为0.5）是混凝土1/5，是空心砖1/3，被誉为浮在水面上混凝土；使用ALC产品可以减轻建筑物自重，减少基本和构造经济投入，减少软弱地基施工难度，提高基本施工质量。（525KG/立方米）2经济性减少基本造价；节约构造柱、过梁、植筋、抹灰、人工3节能（导热系数为0.11）导热系数是混凝土1/10即保温隔热性能是混凝土10倍；厚度100mmALC板保温性能相称于300mm 厚粘土砖墙，相称于150mm加气块，是保温隔热性能优越建筑材料。4隔音性100mm隔声指数为40.8db，150mm为45.6db；板材内部有诸多细小气孔，有隔音和吸音双重性能；板材精度高可以创造出高气密性室内空间，提供宁静舒服生活环境。5耐火性（4小时耐火）耐火：100mm为3.42小时，150mm为4小时；内隔墙板50mm为1.5小时，75mm为2小时；因ALC板材导热系数低，热迁移慢，故能有效抵抗火灾；ALC板材自身属于无机不燃物，高温下也不会产生有害气体。6承载性（内设双层冷拔丝钢筋网片）（可以吊挂重物）立方体抗压强度4mpa，单点吊挂力120kg；ALC板内部配筋是依照部位受力规定由计算机自动进行测算编组制作而成，使板材承载力得以保证。作为一种非承重围护构造材料完全可以满足在各种使用条件下对板材抗弯、抗裂即节点强度规定是一种轻质高强围护构造材料。7抗震性ALC板材因其优越抗震性为世界各国所瞩目；因板材自重轻，建造墙体能适应较大层间角变位，容许层间交变位1/150。在1：1模仿地震实验中，通过烈度10.5度地震实验后,测试建筑模型所有板材无一断裂,安装节点无一损坏.8环保主原材料为粉煤灰，经高温蒸养，无放射，绿色环保建材，属国家重点支持且享有免税建材。9耐久性ALC板材是一种无机硅酸盐材料，不老化，耐久性好，其使用年限 各类建筑物使用寿命相匹配。10施工速度快ALC板材生产工业化、原则化，安装产业化，可锯、切、刨、钻，施工干作业速度快；装配式现场施工，大大缩短了建筑施工周期和减少人工及建筑设备有关费用。工期与加气块比工期可以缩短三分之一到一半；11保证不裂纹我公司产品是引进国外成熟技术和全套设备，本产品收缩系数很小，板缝节点采用专用粘结剂与钢插片解决，节点设计科学，克服了以往GRC板和硅镁加气板裂纹通病，保证安装后不会裂纹；12装修费用低（不用抹灰）使用我公司产品，由于板材自身平整度较好，内外墙都不用抹灰，直接刮腻子刷涂料即可，装修费用会大大减少。1采用ALC板作内隔墙可以增长使用面积；2采用ALC板比使用加气砌块可以减少装修费用不少于15%；3采用ALC板做墙体材料比采用加气砌块可以缩短工期一半。目录1. 设计技术手册阐明 -2. ALC板惯用设计计算用指标参数选用 -3. ALC板规格型号选用范畴表 -4. 关于墙板厚度选用问题 -4.1内墙选用 -4.1.1如果设计是住宅或公寓 -4.1.2如果设计是学校 -4.1.3如果设计医院 -4.1.4如果设计宾馆或酒店 -4.1.5如果设计是写字楼办公楼商场(商铺)等建筑-4.2关于外墙选用问题 -4.2.1如果设计是写字楼、学校、办公楼、商场、酒店和宾馆客房等公共场合性质建筑-4.2.2如果设计是住宅公寓性质民用建筑 -4.2.3如果设计是工业厂房性质单体 -5关于本板材配套物件或特殊需要解决设计问题 -5.1关于做卫生间和厨房隔墙防水问题 -5.2关于水电预埋管线（盒）、管道等开槽问题 -5.3关于墙面贴瓷砖或其他小型贴面物品时解决问题 -5.4关于墙面吊挂重物(诸如热水器洗手盆暖气片、室内外空调等)解决问题 - 5.5 关于采用本板材作内外墙时墙上有门或窗时解决问题 -5.6关于板材和梁、柱、顶板接触处解决问题 -5.7关于做外墙干挂石材和金属饰面问题 -5.8关于外墙和内墙界面解决问题 -5.9关于外墙和内墙采用涂料问题 -5.10关于高度超过板材最大长度时安装问题 -6关于本板材其他设计应用问题 -6.1蒸压加气混凝土板可以做防火墙/板使用(耐火极限一览表)-6.2蒸压加气混凝土板可以做装饰板使用 -6.3蒸压加气混凝土板可以做保温板使用 -6.4蒸压加气混凝土板可以做隔声墙(箱库)使用 -6.5蒸压加气混凝土板可以假柱(顶板)和建筑外围艺术造型使用 -7.“蒸压加气混凝土墙板”和“加气砌块”性能和经济对比分析 -8. 蒸压加气混凝土板关于性能指标 - 9. 蒸压加气混凝土板惯用节点构造 -10. 蒸压加气混凝土板惯用排板方式 -11. 关于外墙选用节能计算书案例 蒸压轻质加气混凝土板(简称ALC板)设计技术手册阐明 1. 关于ALC板材 蒸压轻质加气混凝土板简称ALC板（Autoclaved Lightweight Concrete）简称，它是以粉煤灰（或硅砂）、水泥、石灰等为主原料，通过高压蒸汽养护而成多气孔混凝土成型板材（其中板材需通过解决钢筋增强）；既可做建筑主体内墙和外墙体材料，又可做屋面和楼层板，是一种性能优越新型建材。可广泛应用于混凝土构造和钢构造住宅、办公楼、厂房内/外墙体/楼板/屋面板、防火墙、卸爆墙、钢构造梁柱防火维护、隔音墙、旧建筑物加层改造等。详细规格型号参见后附表格；2关于ALC板外墙 蒸压轻质加气混凝土板（简称ALC板）可以直接使用于各种建筑构造外墙，由于其卓越保温隔热性能，因此使用在外墙上时ALC板比普通加气混凝土薄诸多即可满足国家节能保温规定。 选用设计请参照关于蒸压加气混凝土墙板设计问题中外墙某些；设计计算请参照后附设计计算书案例；3关于ALC板内墙 蒸压轻质加气混凝土板（简称ALC板）可以直接使用于各种建筑构造内墙，涉及分户墙、室内墙、卫生间和厨房隔墙，墙体壁面并适合吊挂各种物件如空调、热水器等。 住宅、酒店宾馆、学校、医院各种墙体选用设计请参照关于蒸压加气混凝土墙板设计问题中内墙某些；卫生间、厨房某些使用阐明参见关于蒸压加气混凝土墙板设计问题关于ALC板材配套物件或特殊需要解决问题某些。4关于ALC板合用于建筑主体特殊造型 建筑上经常会有诸多特殊造型，诸如斜外墙面、造型假柱、外挂空调盒子、特殊造型室外封闭等无法采用构造柱形式砌筑砌体来实现，但是使用蒸压轻质加气混凝土板（简称ALC板）均可以很简朴节点方式予以解决。5关于ALC板特殊功能使用 由于蒸压轻质加气混凝土板具备优越耐火性能，因此可以直接使用其作为防火墙使用；由于其具备优越保温性能，因此可以使用它做保温板使用；由于其具备优越隔声性能，因此可以使用它在某些场合伙隔声板（箱）使用；由于其内配钢筋网因此其可广泛应用在装饰板方面；6关于ALC板设计入图 A选用本材料时请在建筑设计阐明“墙体”某些和构造设计阐明“材料” 某些注明选用“墙采用mm厚蒸压轻质加气混凝土板（ALC板节点构造详见03SG715-1）”即可；（构造图纸板材容重为B05不不不大于525KG/立方米）B设计时设计院只需在图纸上注名墙体尺寸或在阐明某些注明墙体厚度即可；详细安装构造和排板需要厂家依照设计院图纸进行二次排版设计并提供节点图和工程量，交由甲方和设计院审查确认；C本材料在日本和韩国使用非常广泛，由于其先进保温和防火性能因此在民用建筑和工业建筑上是最惯用墙体材料；凡日本或韩国、美国和德国投资项目（厂房多）直接设计本材料甲方必定会承认；D本材料可以广泛使用在写字楼、学校教室、办公楼、商场超市、酒店和宾馆客房类公共建筑内外隔墙和住宅、公寓等民用建筑填充墙（卫生间/厨房等内隔墙、分户墙和外墙上）；E由于本材料轻质性，因此在国外发展已很成熟钢构造建筑（厂房/公建/住宅等）上本材料是专门配套使用最重要墙体建筑材料，因此国内引进本项技术后国家出图籍也是先已钢构造为主再配以混凝土构造设计；蒸压轻质加气混凝土板惯用设计计算和选用参数1 ALC板外墙使用时节能计算用导热系数 =0.11w/m.k2 ALC板作内墙、外墙、楼层、屋面板使用时构造计算用比重y525kg/m33 惯用ALC板平均隔声量检测指标序号板材型号检测值(db)检测原则1100厚ALC板材36.7GBJ75-84 GBJ121-88100厚ALC板材+两面1mm腻子40.82120厚ALC板材41.7120厚ALC板材+两面3mm腻子45.13150厚ALC板材43.8150厚ALC板材+两面3mm腻子45.64180厚ALC板材46.7180厚ALC板材+两面3mm腻子48.15200厚ALC板材49.8200厚ALC板材+两面3mm腻子51.36(75+ 空5 +75)厚ALC板材48.6注：参数引用03SG715-1P95和蒸压加气混凝土规程4 惯用ALC板耐火极限指标序号ALC板墙体构造（MM）耐火时间（小时）国标150mm板单独使用1.57GB/T9978-1998275mm板单独使用23100板单独使用3.424120板单独使用45150板单独使用4650板保护钢柱耐火极限一级防火4750板保护钢梁耐火极限二级防火3ALC板选用范畴表外墙板(JQB)长度mm 厚度mm荷载N/m2100120150180200最 大 长 度8003500420052006000600010003500420052006000600012003500420052006000600014003500420052006000600016003500420052006000600018003500420052006000600035004200520060006000220035004200520060006000240035004200520060006000260035004200520060006000280035004200520060006000300035004200520060006000楼 板(JLB)长度mm 厚度mm荷载N/m2100125150175200最 大 长 度2400240027003100350040002600233026303030343039502800226025602960336039003000220025002900330038503200213024602830323037803400206024302760316037303600240027003100367038001950235026503050362040001900230026003000353042001840224025602960348044001780218025202920343046001720212024802880340048001660206024402840336050001600240028003340隔墙板(JGB)厚度5075100120150180200长度 最 大 长 度300040004500600060006000 屋面板(JWB)长度mm 厚度mm荷载N/m275100125150175200最 大 长 度8003000350042004800520010003000350042004800520012001960292034004080464052001400192028403300396044805200160018802760320038404320495018001840268031003720416049001800260030003600400048002200-25002850335037504700关于蒸压加气混凝土墙板设 计 问 题1. 关于墙板厚度选用问题 “外墙讲保温、内墙讲隔声”即外墙板材厚薄基本选用原则是考虑保温效果而拟定；内墙板材厚薄基本选用原则是考虑其隔声技术规定而拟定。1.1. 内墙选用选用蒸压加气板作为内隔墙使用，选用板材型号重要以实现其隔声防噪和安全功能为目，因此在保证其功能实现前提下最经济为首选,如下为常用板材型号平均隔声量指标(某些参见03SG715-1P95)；序号板材型号检测值(db)检测原则使用位置1100厚ALC板材36.7GBJ75-84GBJ121-88住宅户内墙学校医院宾馆办公楼普通分割墙100厚ALC板材+两面1mm腻子40.82120厚ALC板材41.7住宅户内墙学校医院宾馆办公楼普通分隔墙120厚ALC板材+两面3mm腻子45.13150厚ALC板材43.8住宅分户墙学校医院宾馆写字楼特殊房间分隔墙150厚ALC板材+两面3mm腻子45.64180厚ALC板材46.7特殊行业有特殊静音规定房间分割180厚ALC板材+两面3mm腻子48.15200厚ALC板材49.8特殊行业有特殊静音规定房间分割如影视办公用房200厚ALC板材+两面3mm腻子51.36(75+ 空5 +75)厚ALC板材48.6特殊行业有特殊静音规定房间分割，如七星级高档外资酒店分户墙间隔(75+ 岩棉5 +75)厚ALC板材54.8(75+ 岩棉5 +75)厚ALC板材+两面3mm腻子57.61.1.1如果设计是住宅或公寓依照民用建筑隔声设计规范GBJ 11888国标第3.2.1条分户墙与楼板空气隔声原则参见下表：围护构造部位计权隔声量一级二级三级分户墙及楼板5045401.1.1.1依照以上计权隔声量原则,分户墙三级隔声可以选用100MM厚板材，二级隔声可以选用120/150MM厚板材；鉴于分户墙也许会浮现卫生间墙内走管线问题，因而建议设计时选用150MM厚板材(参见03SG715-1P95ALC板材性能检测报告汇总表)； 1.1.1.2民用建筑隔声设计规范GBJ 11888国标中并未明确规定户内墙隔声原则，依照实践经验建议选用75或100MM厚板材(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.1.3住宅内墙选用一方面应当满足隔声规定，在满足隔声规定前提下应充分考虑建筑层高和板材最大长度问题；如建筑户内净层高为4.3米,卫生间和户内墙则应选用120MM厚板材（最大长度4.5米）而不是100MM板材(最大长度4米)；1.1.2如果设计是学校依照民用建筑隔声设计规范GBJ 11888国标第4.2.1条学校不同房间围护构造空气隔声原则参见下表：围护构造部位计权隔声量(DB)一级二级三级有特殊安静规定房间与普通教室间隔墙和楼板50-普通教室与各种产生噪声活动室间隔墙和楼板-45-普通教室与教室之间隔墙与楼板-40 注:产生噪声房间系指音乐教室、舞蹈教室、琴房、健身房以及产生噪声与震动机械设备房间；1.1.2.1第一种状况有特殊安静规定房间与普通教室间隔墙板满足不不大于50分贝隔声规定，板材应选用200MM厚，或者选用复合板即（7.5+7.5）或(10+5)或(10+10)等组合形式；1.1.2.2第二种状况普通教室与各种产生噪声活动室间隔墙板满足不不大于45分贝隔声规定，板材应选用120MM厚或者选用150MM厚(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.2.3第三种状况普通教室与教室之间隔墙板满足不不大于40分贝隔声规定，板材应选用100MM厚或者选用120MM厚(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.3如果设计是医院依照民用建筑隔声设计规范GBJ 11888国标第5.2.1条医院病房、诊断室隔墙、楼板空气声隔声原则参见下表：围护构造部位计权隔声量(DB)一级二级三级病房与病房之间454035病房与产生噪声房间之间5045手术室与病房之间504540手术室与产生噪声房间之间5045听力测听室围护构造50注：产生噪声房间系指有噪声或震动设备房间1.1.3.1病房与病房之间隔声规定，三级不不大于35分贝板材可以选用75或100MM厚，二级不不大于40分贝板材厚度可以选用100或120MM厚度，建议该类房间选用100MM厚板材最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.3.2病房与产生噪声房间之间隔声规定，三级不不大于45分贝板材可以选用150MM厚，一和二级不不大于50分贝板材厚度可以选用200MM厚，或者选用复合板即（7.5+7.5）或(10+5)或(10+10)等组合形式，建议本类选用200MM厚板材为最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.3.3手术室与病房之间隔声规定三级不不大于40分贝板材可以选用100MM厚，二级不不大于45分贝板材厚度可以选用120或150MM厚度，建议该类房间选用150MM厚板材最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.3.4手术室与产生噪声房间之间隔声规定三级不不大于45分贝板材可以选用120或150MM厚，一二级不不大于50分贝板材厚度可以选用200MM厚，或者选用复合板即（7.5+7.5）或(10+5)或(10+10)等组合形式；建议本类选用200MM厚板材为最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.3.5听力测听室围护构造之间隔声规定不不大于50分贝，板材可以选用200MM厚或者选用复合板即（7.5+7.5）或(10+5)或(10+10)等组合形式；建议本类选用200MM厚板材为最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.4如果设计是宾馆或酒店依照民用建筑隔声设计规范GBJ 11888国标第6.2.1条客房围护构造空气声隔声原则参见下表：围护构造部位计权隔声量(DB)特级一级二级三级客房与客房间隔墙504540客房与走廊间隔墙（包括门）403530客房外墙（包括门）403525201.1.4.1客房与客房间隔墙隔声规定二三级不不大于40分贝板材可以选用100MM厚，一级不不大于45分贝板材厚度可以选用120或150MM厚度，建议该类房间选用120MM厚板材最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.4.2客房与走廊间隔墙（包括门）隔声规定二三级不不大于35分贝板材可以选用75MM厚，一级不不大于40分贝板材厚度可以选用100或120MM厚度，建议该类房间选用100MM厚板材最佳(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.1.4.3客房外墙（包括门）某些在外墙某些简介； 1.1.5如果设计是写字楼、办公楼、商场(商铺)等建筑1.1.5.1依照办公建筑设计规范JGJ67-89第3.1.9条 “隔声第一款”办公用房、会议室、接待室等容许噪声级不应不不大于55dB(A声级)，电话总机房、计算机房、打字室、图书阅览室等容许噪声级不应不不大于50dB(A声级) ”隔声原则规定，其计权隔声量原则不不大于40（35）分贝，也就是说内隔墙板材选用100或120足以满足各类办公房间写字楼、办公室等隔音技术规定；1.1.5.2商场、商铺等商用建筑国家没有明确隔声规定，并且诸多状况下为不到顶悬空隔墙设立，因而普通依照隔墙高度选用板材厚薄，诸如即墨服装批发市场采用开放性空间布置和隔墙安装，其均采用75MM厚板材悬空安装；再如城阳中韩小商品城采用100MM厚板材悬空安装(参见03SG715-1P95ALC板材性能检测报告汇总表)；1.2关于外墙选用问题选用蒸压加气板作为外隔墙使用，选用板材型号重要以实现其保温和安全功能为目，可以满足保温规定板材必定满足隔声规定；因此在保证其保温功能实现前提下最经济为首选；1.2.1如果设计是写字楼、学校教室、办公楼、商场、酒店和宾馆客房等公共场合性质建筑1.2.1.1 体形系数0.3时，设计中采用15CM厚板材即可以满足国家对其50%节能需要原则；1.2.2如果设计是住宅、公寓性质建筑1.2.2.1如设计选用15或17.5CM厚板材作外墙,外应敷设保温板作保温（依照节能设计计算普通得选用3公分厚聚苯乙烯泡沫板）；1.2.2.2建议外墙选用15CM板材，由于此厚度板材和安装最为经济；1.2.3如果设计是工业厂房性质单体1.2.3.1如果设计是普通原则厂房（框/排架或钢构造）1.2.3.1.1设计是原则普通厂房普通采用12或15CM厚板材直接作外墙板(要综合考虑其她因素最后拟定,条件具备时也可采用2普通单独使用31003.42普通单独使用
